H+M EINBAU

Bitte wählen

Die H+M Serie ist einfach zu montieren und zu warten. Die Abschirmung aus Acryl ist schlagfest, und das Leuchtmittel ist nicht berührbar. Für Zutritt- und Fluchtwege ist die Abschirmung aus selbslöschendem Polycarbonat erhältlich.

Die H+M Einbauleuchte ist außerdem mit fester Abschirmung aus sandgestrahltem Acryl erhältlich. Sandstrahlung ist das optimale Verfahren, wenn sowohl hohe Opalität als auch hohe Lichtdurchlässigkeit erwünscht wird. Die Abschirmung ist fest an das Gehäuse montiert und liegt dicht an der Kante, wohingegen die Standardabschirmung aller H+M Leuchten in der Schattenfuge los liegt.

Spezifikationen

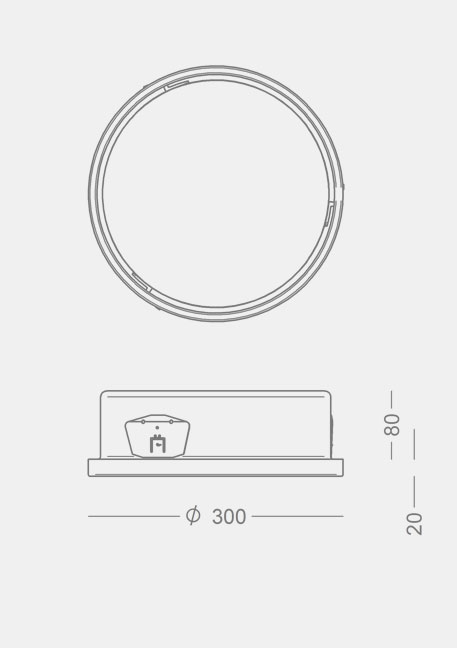

Ø 300

hm_indbygning300_skitse

Leuchtendaten

H+M EINBAU 300
Material Aluminium
Oberfläche Weiß, schwarz oder alu-grau
Abschirmung mit Schattenfuge Polycarbonat, opalisiert
Abschirmung fest montiert Acrylglas, mikroprismatisch
Montage Zum Einbau, evtl. mit Montageplatte
Deckenausschnitt Ø275-280 mm
Plattenstärke 10-40 mm
Einbauhöhe 100 mm von unterer Kante der Decke, einschl. Kabelführung
Empfohlener Abstand zu Bauteilen: 50 mm
Anschluß max 2 Kabel, 5 x 1,5 mm², Verdrahtung in 5-polige Klemme, 2 x 2,5 mm²
Schutzart IP20, Klasse I
Gewicht 2 kg

LED- und Treiberdaten

LED Typ 244 mm Board
Betriebsdauer min 50.000 Stunden bei ta max 25° C, L80B10
Gesamtverbrauch 11 oder 15 W
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Tunable White: 2700-6500 Kelvin
Farbwiedergabe min 90 Ra
Farbgenauigkeit 3 steps SDCM
Wirkungsgrad 80%

Treiber LED Treiber, 20 W, dimmbar gegen Aufpreis
Einschaltstrom max 5 A (50% nach 50 µs)
Betriebsdauer min 50.000 Stunden

Varianten und Zubehör

Bestell-Nr. H+M Einbau 300, LED
2860- 11 W LED, 350 mA
2861- 15 W LED, 500 mA

Zubehör
2860-001 Montageplatte für weiche Decken, H+M 300

Zu kombinieren mit

Schlüssel zu Farbe, Abschirmung, Farbtemperatur uam. in der Tabelle.

Farbe Abschirmung
1 = weiß P = Polycarbonat
3 = schwarz M = Akryl, mikroprismatisch
9 = alu-grau

Farbtemperatur Dimmung
927 = 2700 K, 90 Ra leer = ohne Dimmung
930 = 3000 K, 90 Ra V = 1-10 V
940 = 4000 K, 90 Ra D = Dali
9WD = tunable white, Dali, 90 Ra

Beispiel der Bestell-Nr.: 2860-1P930D = H+M Einbau 300, 11 W, weiß, Dali dimmbar

Medien & Downloads

hm_indbyg_nrgym_teaser_1166

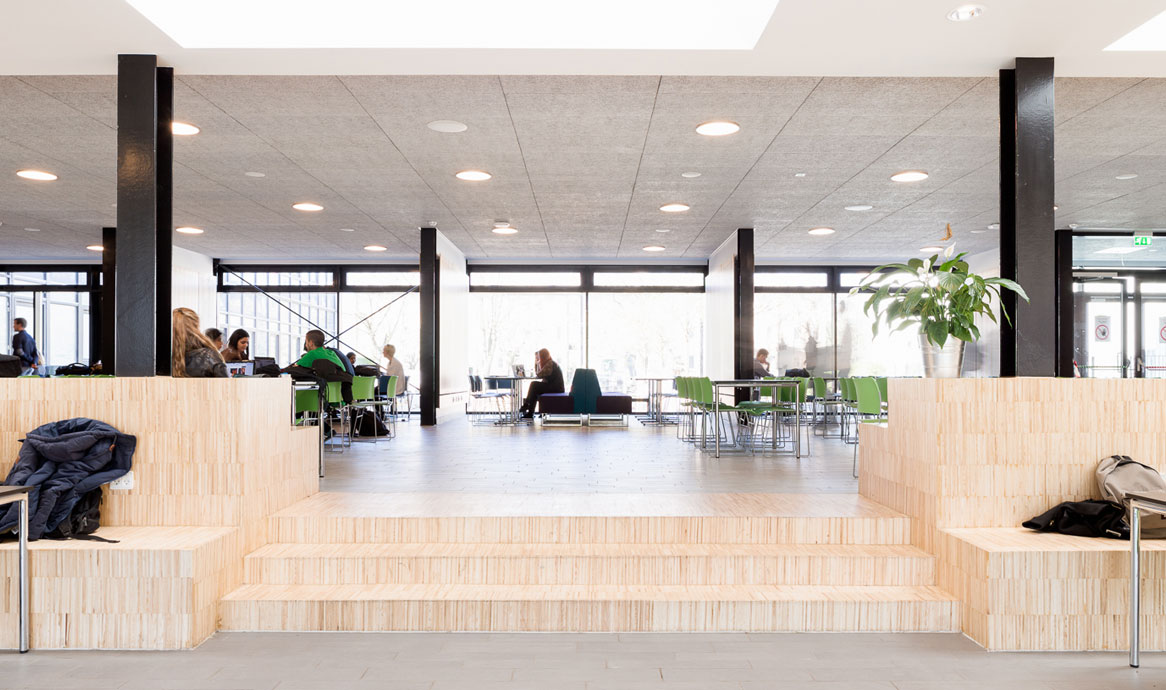

Sweco Architekten haben die H+M 380 in alugrau im Nørre Gymnasium, Kopenhagen, benutzt.

Umbraco.Cms.Core.Models.Link Mehr Photos hier
musholm_hplusm_1166

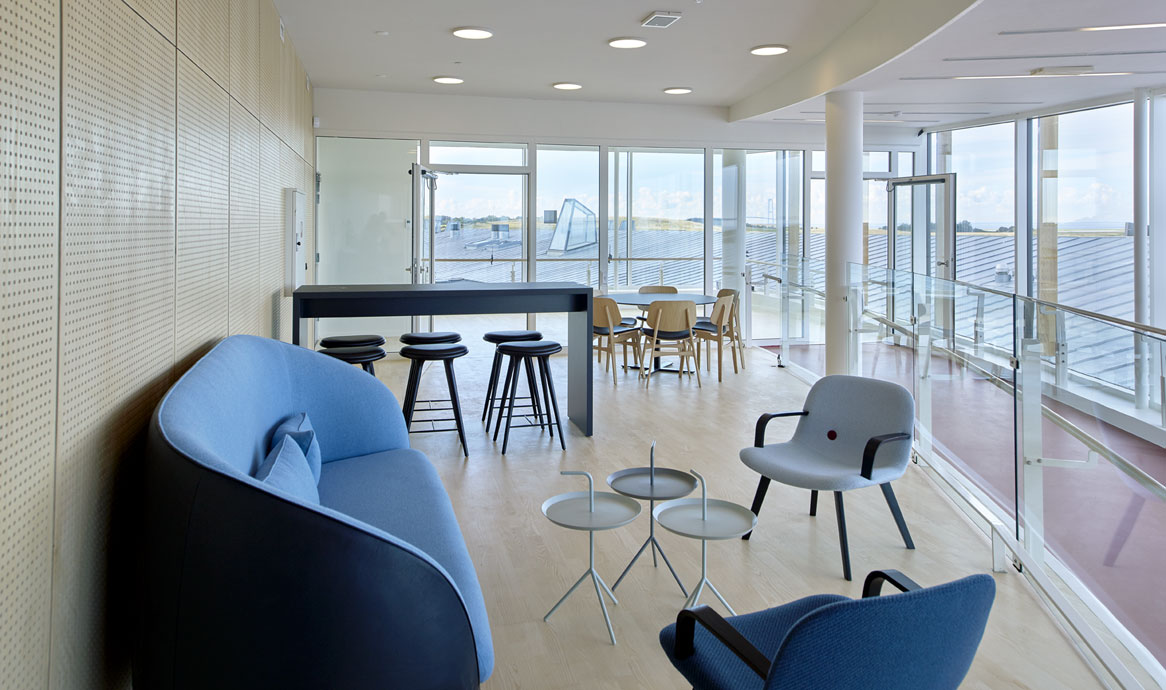

H+M 300 Einbauleuchte, Musholm Ferienzentrum, Korsør.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Musholm hier

DesignChristian Hvidt Design

Die H+M Serie wurde von Christian Hvidt für Focus Lighting in den 80iger Jahren entworfen. Seitdem werden die Leuchten aufgrund ihrer Einfachkeit und minimalistischen Ausdrucks in zahlreichen Bauvorhaben benutzt.
Die H+M Serie ist ein klassischer Archetyp innerhalb der Innenbeleuchtung, und die Leuchten gehören unter den häufigst heruntergeladenen Produkten im 3D Portal BimObject

Christian Hvidt hat sein eigenes Architektbüro, und mit Fokus auf Möbel und Beleuchtung ist er als freelance Designer für dänische und ausländische Unternehmen tätig.
