DUA HIGH

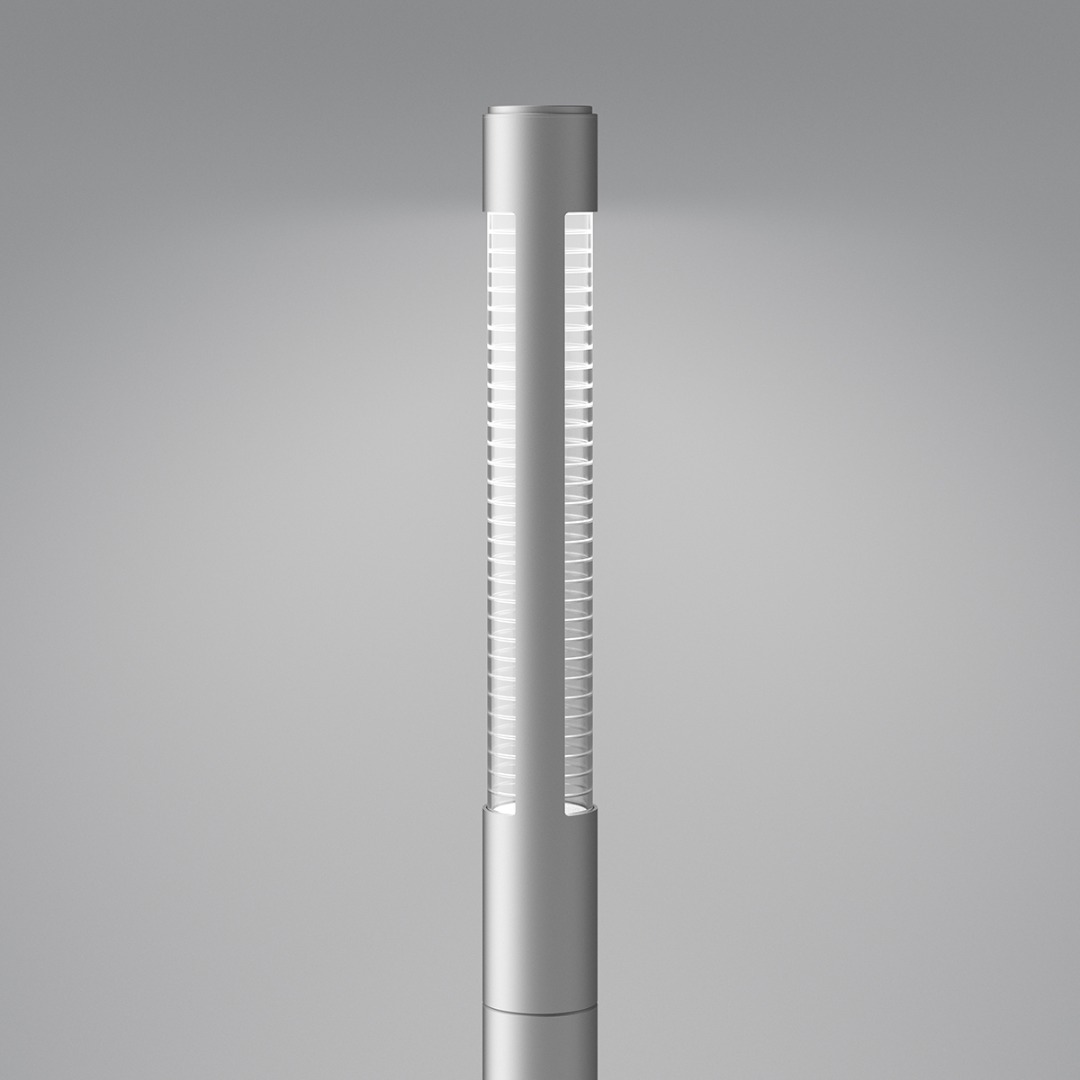

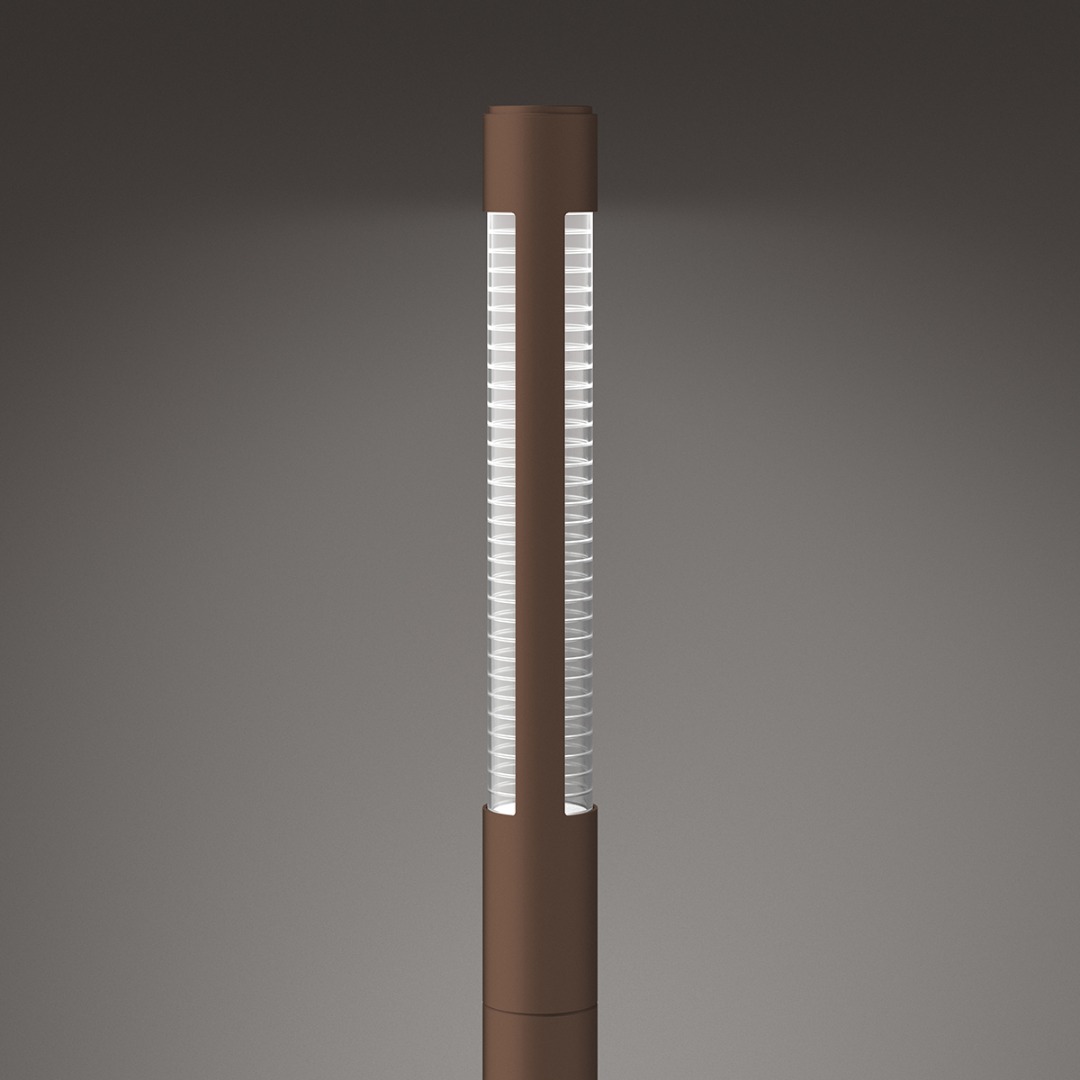

Dua familien er minimalistisk og samtidig karakteristisk med stemningsskabende lys, der brydes af rillerne i skærmen.

Specifications

Specifikationer

Armaturdata

DUA HIGH
Materiale	Aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel

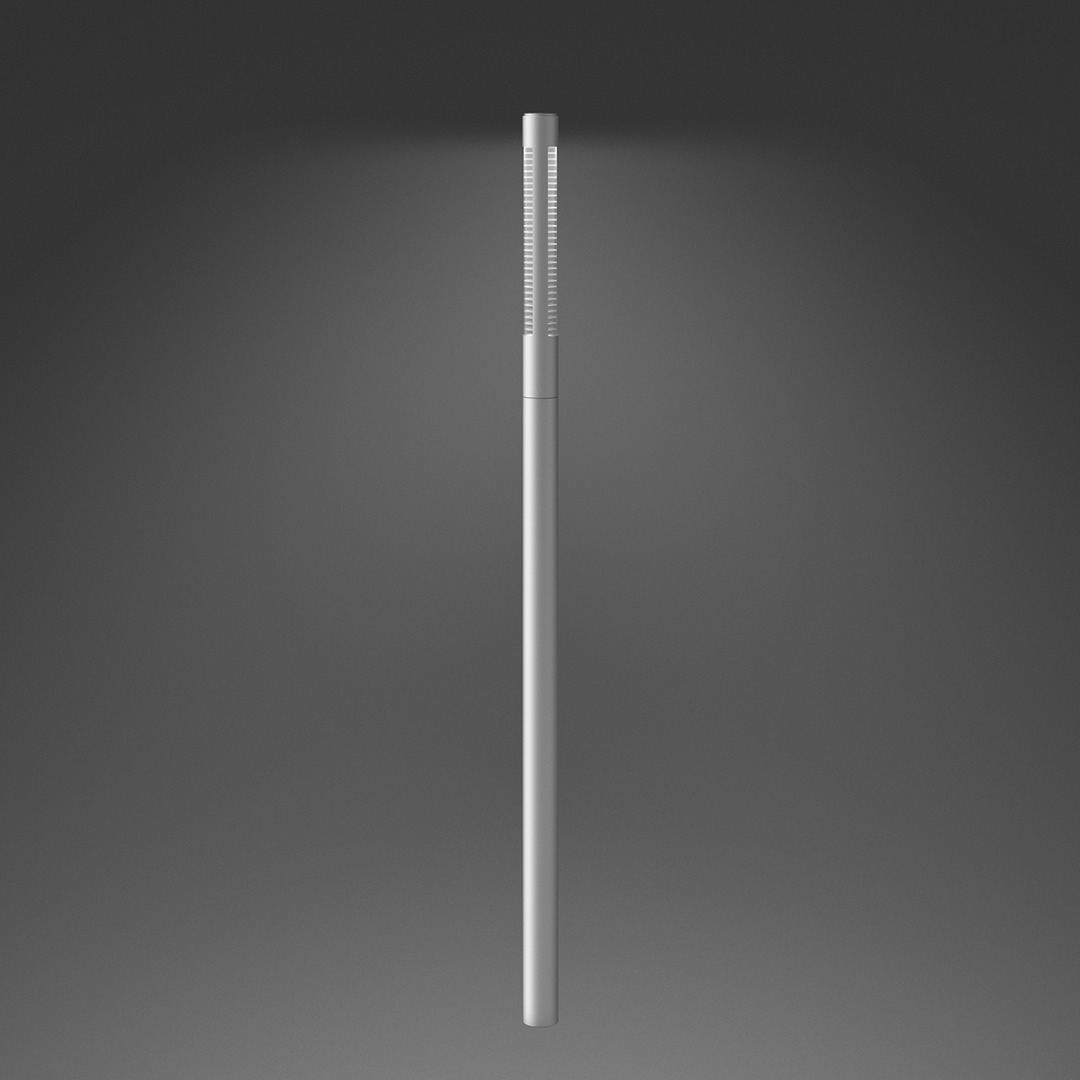

	Silvergrå: Y2370I, Akzo Nobel

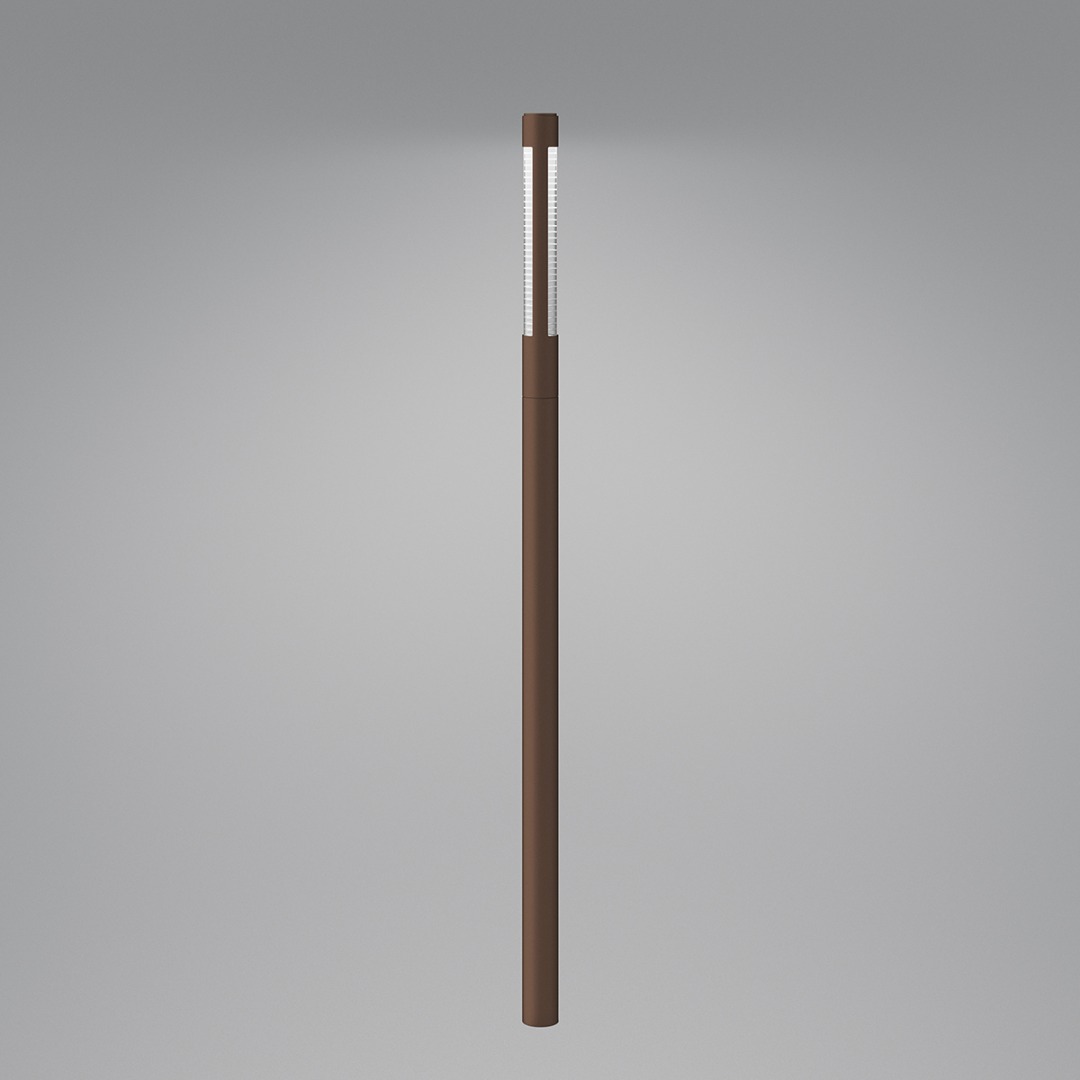

	Corten brown: YX355F, Akzo Nobel

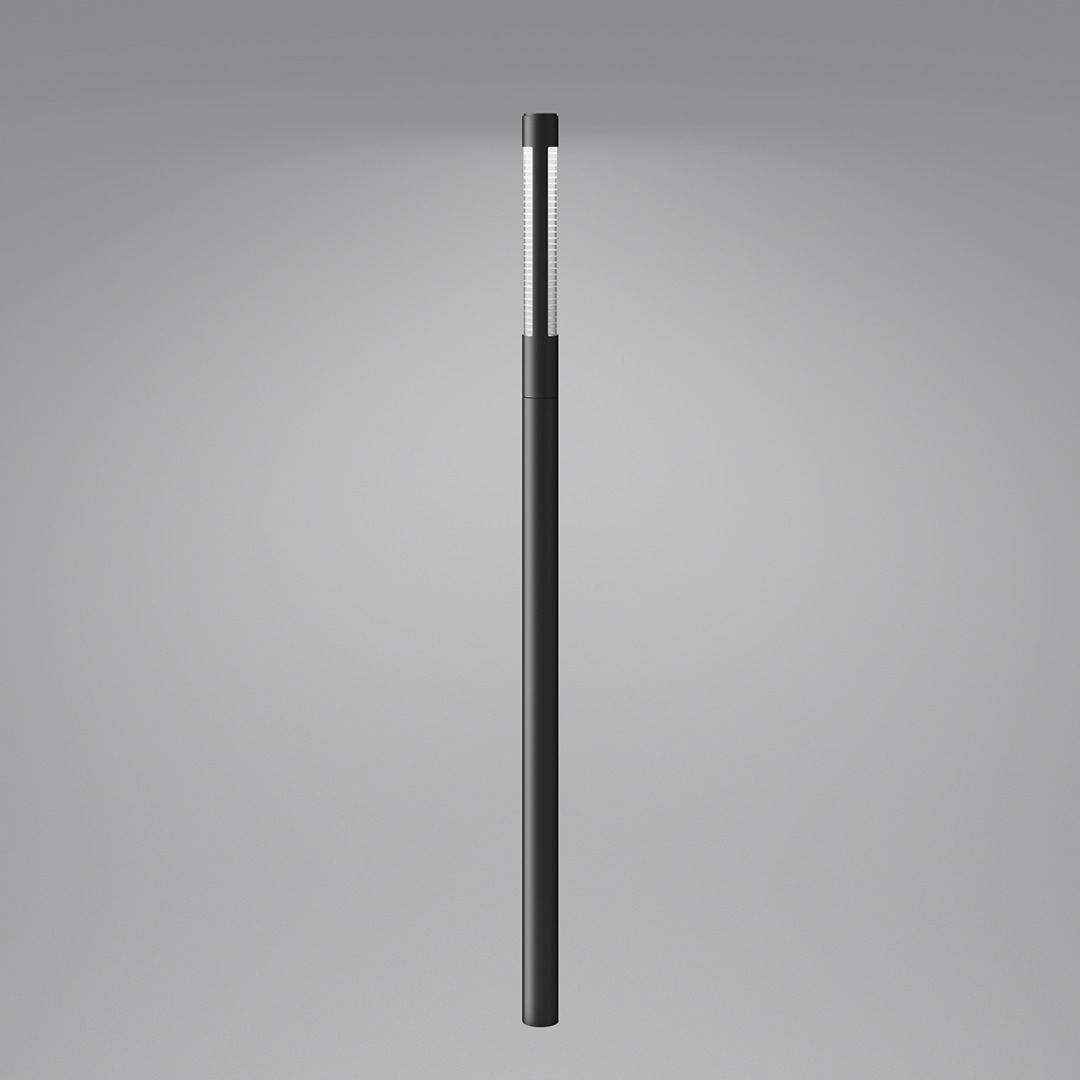

	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	Rør med indvendige spor, UV-bestandigt polycarbonat
Montering	For nedgravning eller på flange
Tilslutning	max 3 stk 5x16 mm2
Klassifikation	IP55, klasse II; benyt kode for klasse I
Vandalklasse	IK10
Korrosionsklasse	C4
Vægt	Flangemodel: 15 kg
	Med krydsfundament: 17 kg

Lyskilde- og driverdata

LED type	Bridgelux V18 COB
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
Systemforbrug	13 eller 19 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80 Ra
Farvenøjagtighed	3 steps SDCM

Driver, standard	LED, 350 eller 500 mA, -25° C
Startstrøm	max 5 A (50% efter 50 µs)
Dæmpning/styring	Dæmpbar mod tillæg
Operationel levetid	min 100.000 timer

Driver, programmerbar	Xitanium Full Xi FP
Dæmpning/styring	5-trins dæmpning inden for lumenpakken
Transientbeskyttelse	L/N-GND: 8 kV, L-N: 6 kV
Operationel levetid	min 100.000 timer

Varianter

Varenr.	Dua High, enkelt lysspalte
8940-	13 W, 350 mA, nedgravning
8941-	13 W, 350 mA, på flange
8946-	19 W, 500 mA, nedgravning
8947-	19 W, 500 mA, på flange

Varenr.	Dua High, dobbelt lysspalte
8942-	13 W, 350 mA, nedgravning
8943-	13 W, 350 mA, på flange
8948-	19 W, 500 mA, nedgravning
8949-	19 W, 500 mA, på flange

Kombineres med

Vælg farvekode m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Farvetemperatur, LED
01 = raw anodiseret	827 = 2700 K, 80 Ra
4 = grafitgrå	830 = 3000 K, 80 Ra
9 = silvergrå	840 = 4000 K, 80 Ra
17 = corten brown
66 = sort noir 900

Dæmpning	Beskyttelsesklasse
D = DALI-2 (4/5-leder kabel)	blank = klasse II
E = programmerbar	J = klasse I

Ekstra transientbeskyttelse
X = 10 kV

Eksempel på varenummer: 8942-4830 = Dua High, dobbelt lysspalte, for nedgravning, 14 W LED, grafitgrå, 3000 K, 80 Ra

Media & downloads

Produktinformation

Dua_High_DK.pdfPDF Mounting instructionsPDF MaintenancePDF RoHS DeclarationPDF

Udbudstekster

DuaHigh_udbudstekst.docxDOCX DuaHigh_udbudstekst.pdfPDF

3D filer

Dua High, RevitRFA Dua High, ArchicadLCF Dua High, 3DDWG Dua High, 2DDWG Dua High3DS Dua HighFBX Dua HighSKP Dua HighSTL Dua High, IESZIP

Fotos

Product image, Dua High, close-up, corten brownJPG Product image, Dua High, close-up, noir 900JPG Product image, Dua High, close-up, silver greyJPG Product image, Dua High, corten brownJPG Product image, Dua High, noir 900JPG Product image, Dua High, silver greyJPG

Lystekniske data

V18, 13 W, 2700 K, single sidedLDT V18, 13 W, 2700 K, single sidedPDF V18, 13 W, 3000 K, single sidedLDT V18, 13 W, 3000 K, single sidedPDF V18, 13 W, 4000 K, single sidedLDT V18, 13 W, 4000 K, single sidedPDF V18, 13 W, 2700 K, double sidedLDT V18, 13 W, 2700 K, double sidedPDF V18, 13 W, 3000 K, double sidedLDT V18, 13 W, 3000 K, double sidedPDF V18, 13 W, 4000 K, double sidedLDT V18, 13 W, 4000 K, double sidedPDF V18, 19 W, 2700 K, single sidedLDT V18, 19 W, 2700 K, single sidedPDF V18, 19 W, 3000 K, single sidedLDT V18, 19 W, 3000 K, single sidedPDF V18, 19 W, 4000 K, single sidedLDT V18, 19 W, 4000 K, single sidedPDF V18, 19 W, 2700 K, double sidedLDT V18, 19 W, 2700 K, double sidedPDF V18, 19 W, 3000 K, double sidedLDT V18, 19 W, 3000 K, double sidedPDF V18, 19 W, 4000 K, double sidedLDT V18, 19 W, 4000 K, double sidedPDF

Hent alle ldt-filer

LDT.zipZIP

DesignJuul | Frost Arkitekter

Juul | Frost Arkitekter har skabt Dua, en serie af minimalistiske og karaktergivende park- og pullertlygter. Den smalle, cylindriske hovedform kombineres med lys i flere retninger. Lyset brydes og blødes op af de karakteristiske spor i skærmen.
