SKY PARK

Skys enkle hovedform afspejler lysets retning og naturlige udbredelse. Design og lysteknik understøtter på den måde hinanden og skaber samspil mellem form og funktion.

Materialernes kvalitet og det elegante formsprog betyder at lygten tilpasser sig det givne miljø. Ved hjælp af det cylindriske emne mellem lygtehoved og Ø90 mast er der mulighed for kundetilpasset branding, f.eks. ved et firmadomicil.

Se Ralf Ritter præsentere Sky familien i Vedbæk.

Specifications

Specifikationer

Armaturdata

SKY PARK
Materiale	Støbt aluminium
Overflade/farver	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	Klart longlife polycarbonat med UV-bestandigt acryl på begge sider

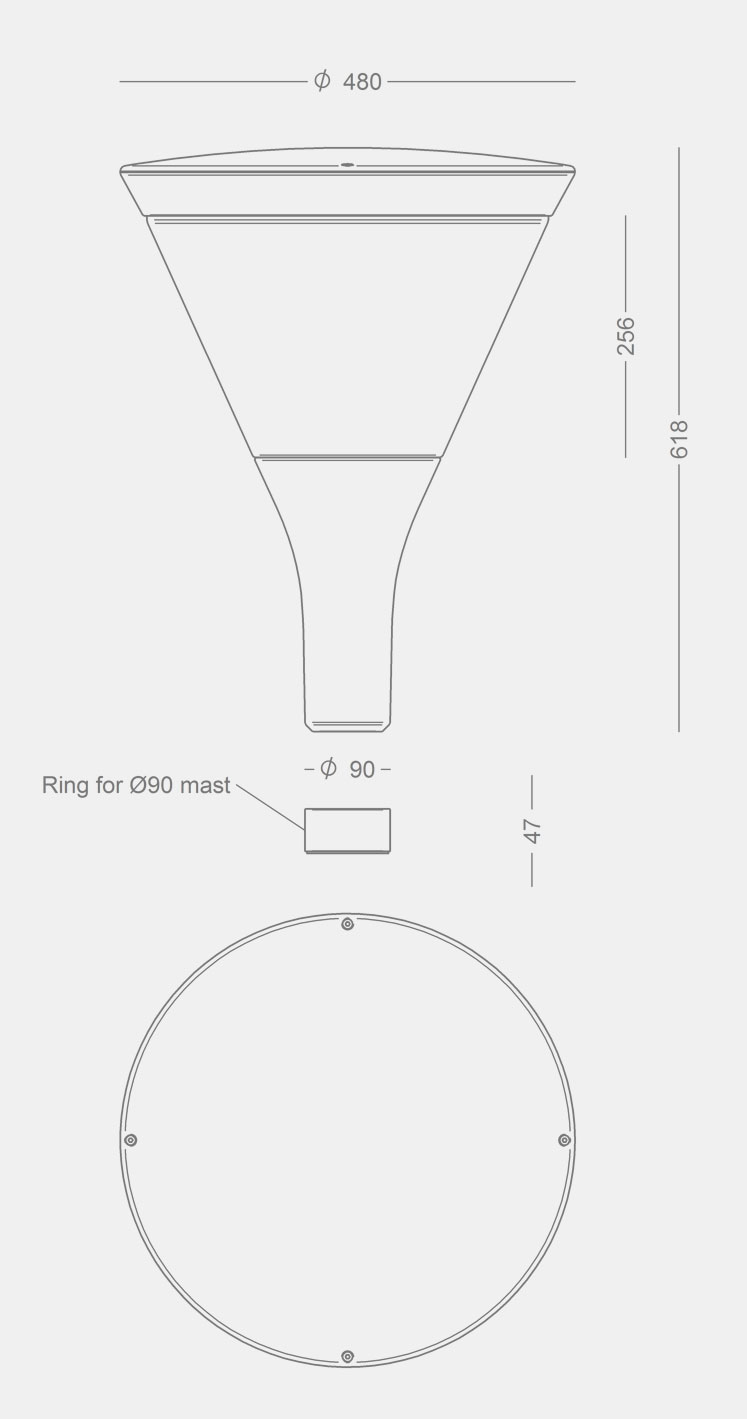

Montering	Mastetop/studs: Ø60 eller Ø76 x H100 mm
	I tilfælde af Ø90 mm mast er afstandsring påkrævet, vare nr. 8005, evt. i specialfarve
	4 m PKL-ledning, 2 x 1 mm2, er monteret i armaturet
Tilslutning	I mast
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK10; med SR sokkel IK09
Korrosionsklasse	C4, option for C5
Vægt	8,4 kg
Vindfladeareal	0,143 m2 (lateralt)

LED Low lumen

LED type	Bridgelux V18
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80, typisk 85 Ra
	option for 90 Ra, 3000 K, med R9 = 72
	OBS: længere leveringstid for Ra 90
Farvenøjagtighed	3 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 325-3950 lm
	3000K: 325-4025 lm
	4000K: 325-4050 lm
LED-lumen, 90 Ra	3000K: 275-3000 lm
Virkningsgrad	68%
Afskærmningsklasse, 13201-2 2015	G*1
Blændingsklasse	D6

LED High lumen

LED type	Bridgelux V22
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80, typisk 85 Ra
	option for 90 Ra, 3000 K, med R9 = 72
	OBS: længere leveringstid for Ra90
Farvenøjagtighed	3 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 625-6800 lm
	3000K: 625-6950 lm
	4000K: 650-7025 lm
LED-lumen, 90 Ra	3000K: 525-5200 lm
Virkningsgrad	68%
Afskærmningsklasse, 13201-2 2015	G*1
Blændingsklasse	D6

Driverdata

Driver, Low lumen	Xitanium Full Xi FP 22 W 0,2-0,7 A, programmerbar
Startstrøm	max 15 A (50% efter 295 µs)

Driver, High lumen	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)

Nominel spænding, AC	220-240 Vac
Operationel indgangsspænding, AC	80-264 Vac
Nominel spænding, DC	186-250 Vdc
Operationel indgangsspænding, DC	168-275 Vdc
Nominel indgangsfrekvens	50-60 Hz
Operationel indgangsfrekvens	45-66 Hz
Max forsikring	16 A
Transientbeskyttelse	L/N-GND: 10 kV, (D4i driver: 8 kV)
	L-N: 6 kV
Operationel levetid	min 100.000 timer
Dæmpning/styring	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer
8833-	V18, Low lumen, programmerbar, max 25 W
8930-	V22, High lumen, programmerbar, max 40 W

Tilbehør
8005-	Afstandsring til Ø90 mm mast - kombiner med farvekode
8006-	Afblænding i lakeret aluminium - kombiner med farvekode

Se masteudvalget her

Kombineres med

Vælg koderne for farve, farvetemperatur og evt. dæmpning i tabellen.

Farve/finish	Farvetemperatur
01 = raw anodiseret	827 = 2700 K, 80 Ra
4 = grafitgrå	830 = 3000 K, 80 Ra
9 = silvergrå	840 = 4000 K, 80 Ra
17 = corten brown	930 = 3000 K, 90 Ra
66 = sort noir 900

Montage	Dæmpning/styring
blank = Ø60 mm mast	blank = programmerbar
M76 = Ø76 mm mast	D = DALI-2 (4/5-leder kabel)
	F = LineSwitch
	R = Zhaga book 18 sokkel, opadrettet
	RC = Zhaga book 18 sokkel, City Touch / Interact City

Beskyttelsesklasse	Korriosionsklasse
blank = klasse II	blank = C4
J = klasse I	C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel: 8833-9830 = Sky Park, programmerbar, silvergrå, 3000 K, 80 Ra, for Ø60 mm mast, klasse II
