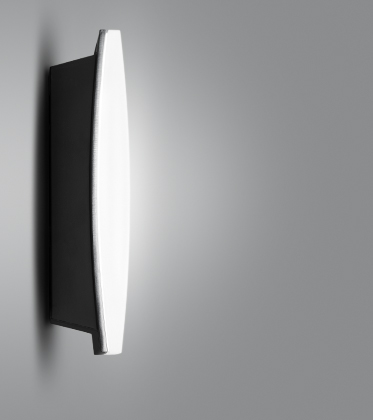

STOA

Stoa er et påbygningsarmatur tegnet af Anne Qvist Design Office. Den bærende ide i arbejdet med Stoa har været at skabe et armatur med en stor lysoverflade og gode lysegenskaber.

Stoa kan anvendes både ude og inde, og den opfylder kravene til armaturer i adgangs- og flugtveje. Til dette formål leveres den med afskærmning i opaliseret polycarbonat, som er selvslukkende. Til øvrige anvendelser anbefales Stoa med afskærmning i UV-bestandigt acryl, som har et meget elegant udseende.

Specifications

Specifikationer

Armaturdata

STOA
Materiale	Støbt aluminium
Lakering	Hvid eller sort
Afskærmning	Opaliseret acryl PMMA eller polycarbonat Lexan Lux
Montering	På loft eller væg
Tilslutning	max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation	IP54, klasse I, klasse II mulig
Vandalklasse	IK07
Vægt	2 kg

Lyskilde- og driverdata

LED type	213 mm board
Operationel levetid	min 50.000 timer ved ta max 25° C
Systemforbrug	10 eller 14 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 90 Ra
Virkningsgrad	62% (acryl), 75% (polycarbonat)

Driver	LED driver, 20 W, dæmpbar mod tillæg
Startstrøm	max 5 A (50% efter 50 µs)
OBS - switch dæmp!	Vi anbefaler max 5 lamper pr afbryder.
Operationel levetid	min 100.000 timer

Varianter

Varenummer
6830-	10 W LED, 350 mA
6831-	14 W LED, 500 mA

Kombineres med

Vælg koderne for farve, afskærmning, farvetemperatur etc. i tabellen.

Farve	Afskærmning
1 = hvid	A = acryl
3 = sort	P = polycarbonat

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = DALI
	S = switch

Eksempel 6830-1A930D = Stoa, 10 W, hvid, acrylskærm, 3000 K 90 Ra, Dali

Media & downloads

Produktinformation

Product dataPDF Stoa_LED_modul.pdfPDF Mounting instructionsPDF MaintenancePDF RoHS DeclarationPDF Mounting preparationsPDF

Udbudstekster

Stoa, descriptionDOCX Stoa, descriptionPDF

3D filer

StoaRFA StoaGSM StoaLCF Stoa3DS StoaDWG

Fotos

Product image, StoaJPG

Lystekniske data

Stoa, skærm i acryl

LED 10 W, 2700 K, acrylate screenLDT LED 10 W, 2700 K, acrylate screenPDF LED 10 W, 3000 K, acrylate screenLDT LED 10 W, 3000 K, acrylate screenPDF LED 10 W, 4000 K, acrylate screenLDT LED 10 W, 4000 K, acrylate screenPDF LED 14 W, 2700 K, acrylate screenLDT LED 14 W, 2700 K, acrylate screenPDF LED 14 W, 3000 K, acrylate screenLDT LED 14 W, 3000 K, acrylate screenPDF LED 14 W, 4000 K, acrylate screenLDT LED 14 W, 4000 K, acrylate screenPDF

Stoa, skærm i polycarbonat

LED 10 W, 2700 K, polycarbonate screenLDT LED 10 W, 2700 K, polycarbonate screenPDF LED 10 W, 3000 K, polycarbonate screenLDT LED 10 W, 3000 K, polycarbonate screenPDF LED 10 W, 4000 K, polycarbonate screenLDT LED 10 W, 4000 K, polycarbonate screenPDF LED 14 W, 2700 K, polycarbonate screenLDT LED 14 W, 2700 K, polycarbonate screenPDF LED 14 W, 3000 K, polycarbonate screenLDT LED 14 W, 3000 K, polycarbonate screenPDF LED 14 W, 4000 K, polycarbonate screenLDT LED 14 W, 4000 K, polycarbonate screenPDF

Hent alle ldt-filer

LDT.zipZIP

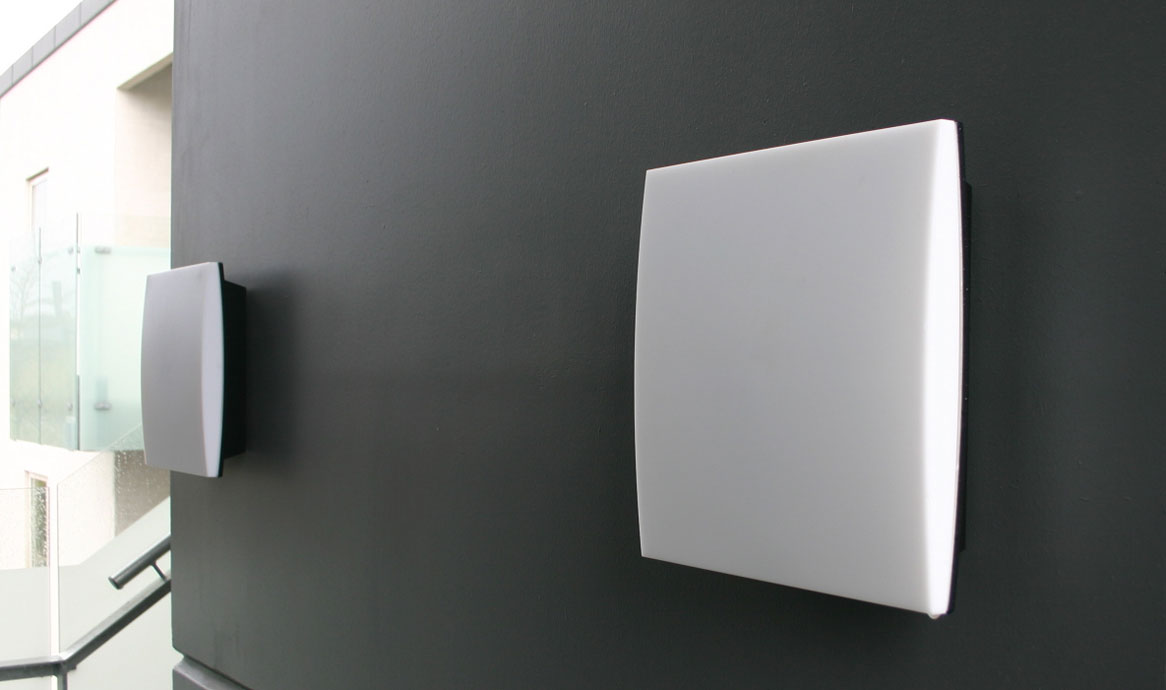

Stoa inden i og uden på trappetårn - Emiliedalen

Umbraco.Cms.Core.Models.Link Se flere projekter her

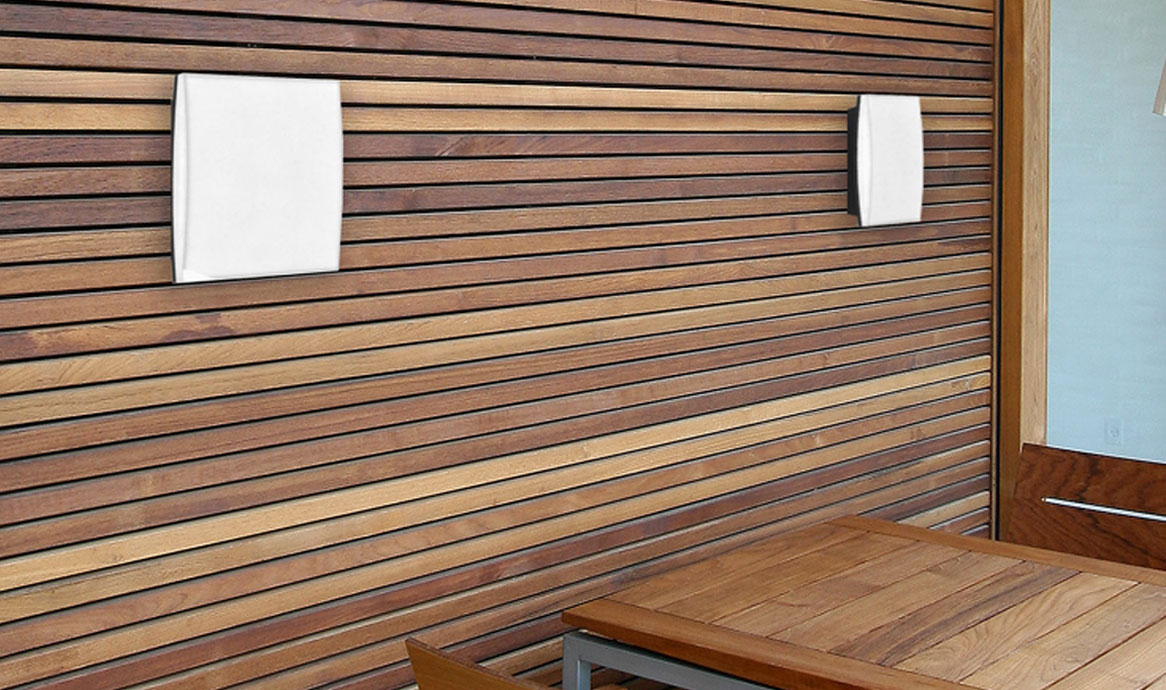

Stoa - privatbolig
