Startseite / LED Module / NYX 330 FF MIT LINSEN

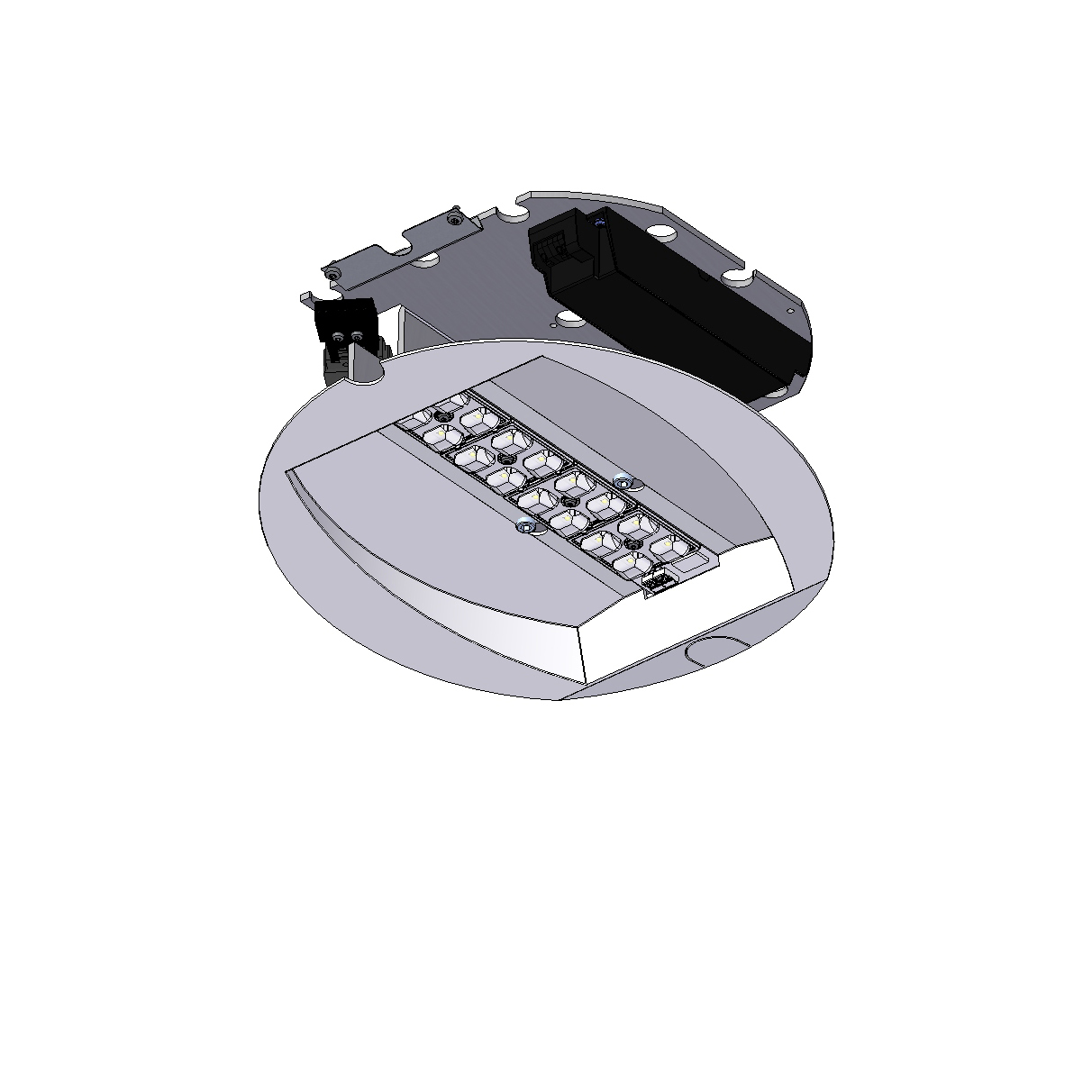

NYX 330 FF MIT LINSEN

Komplettes LED Modul für die einfache und energieeffiziente Technologie-Update bestehender Nyx 330 Leuchten.

Spezifikationen

Specifikationer

Bitte wählen

nyx-330_ff-2x8_led_modul_hb

LED Low lumen

LED mit Linsen FF-DA T3 für Orts- und Wohnwege
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 70, typisch 75 Ra, Option für 80 Ra*
* OBS: Längere Lieferzeit bei 80 Ra
Farbgenauigkeit 5 Steps SDCM
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 1xFF, 70 Ra 3000K: 450-3250 lm
4000K: 475-3500 lm
LED-lumen, 1xFF, 80 Ra 2700K: 375-2750 lm
3000K: 400-2900 lm
4000K: 410-3050 lm
Wirkungsgrad 85%
Lichtstärkeklasse, 13201-2 2015 G*1
Blendindexklasse D6

LED High lumen

LED mit Linsen FF-DA T3 für Orts- und Wohnwege
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 70, typisch 75 Ra, Option für 80 Ra*
* OBS: Längere Lieferezeit bei 80 Ra
Farbgenauigkeit 5 Steps SDCM
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 1xFF, 70 Ra 3000K: 450-4500 lm
4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra 2700K: 375-3800 lm
3000K: 400-4000 lm
4000K: 410-4250 lm
Wirkungsgrad 85%
Lichtstärkeklasse, 13201-2 2015 G*1
Blendindexklasse D6

Treiberdaten

Treiber, Low lumen Xitanium Full Xi FP 22 W 0,2-0,7 A, programmierbar
Einschaltstrom max 15 A (50% nach 295 µs)

Treiber, High lumen Xitanium Full Xi FP 40 W 0,2-0,7 A, programmierbar
Einschaltstrom max 22 A (50% nach 290 µs)
Nennspannung, AC 220-240 Vac
Betriebsspannung, AC 198-264 Vac
Nennspannung, DC 186-250 Vdc
Betriebsspannung, DC 165-275 Vdc
Nennfrequenz 50-60 Hz
Betriebsfrequenz 45-66 Hz
Max Vorsicherung 16 A
Überspannungsschutz L/N-GND: 10 kV, (SR Treiber: 8 kV)
L-N: 6 kV
Betriebsdauer min 100.000 Stunden
Dimmung/Regelung 5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Regelungsmöglichkeiten DALI-2, LineSwitch oder
via Zhaga Book 18 Sockel

Varianten und Zubehör

Bestell-Nr.
1921- 40 W, 2x8 FF-DA, T3
1946- 22 W, 2x8 FF-DA, T3

Zubehör
Schirm für Zhaga Sockel nach unten

Kombinieren mit

Farbtemperatur Dimmung/Regelung
730 = 3000 K, 70 Ra leer = programmierbar
740 = 4000 K, 70 Ra D = Dali-2 (4/5-adriges Kabel)
827* = 2700 K, 80 Ra F = LineSwitch
830* = 3000 K, 80 Ra S = Zhaga Book 18 Sockel, nach unten*
840* = 4000 K, 80 Ra * Neuer Schirm erforderlich
* OBS: Længere leveringstid

Schutzklasse
leer = Klasse II
J = Klasse I

nyx-330_ff-2x8_led_modul_hb

LED Low lumen

LED mit Linsen FF-DA SCL für Rad- und Fußgängerzonen
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 70, typisch 75 Ra, Option für 80 Ra*
* OBS: Längere Lieferzeit bei 80 Ra
Farbgenauigkeit 5 Steps SDCM
Blendindexklasse D5
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 1xFF, 70 Ra 3000K: 450-3250 lm
4000K: 475-3500 lm
LED-lumen, 1xFF, 80 Ra 2700K: 375-2750 lm
3000K: 400-2900 lm
4000K: 410-3050 lm
Wirkungsgrad 80%

LED High lumen

LED mit Linsen FF-DA SCL für Rad- und Fußgängerzonen
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 70, typisch 75 Ra, Option für 80 Ra*
* OBS: Längere Lieferezeit bei 80 Ra
Farbgenauigkeit 5 Steps SDCM
Blendindexklasse D5
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 1xFF, 70 Ra 3000K: 450-4500 lm
4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra 2700K: 375-3800 lm
3000K: 400-4000 lm
4000K: 410-4250 lm
Wirkungsgrad 80%

Treiberdaten

Treiber, Low lumen Xitanium Full Xi FP 22 W 0,2-0,7 A, programmierbar
Einschaltstrom max 15 A (50% nach 295 µs)

Treiber, High lumen Xitanium Full Xi FP 40 W 0,2-0,7 A, programmierbar
Einschaltstrom max 22 A (50% nach 290 µs)
Nennspannung, AC 220-240 Vac
Betriebsspannung, AC 198-264 Vac
Nennspannung, DC 186-250 Vdc
Betriebsspannung, DC 165-275 Vdc
Nennfrequenz 50-60 Hz
Betriebsfrequenz 45-66 Hz
Max Vorsicherung 16 A
Überspannungsschutz L/N-GND: 10 kV, (SR Treiber: 8 kV)
L-N: 6 kV
Betriebsdauer min 100.000 Stunden
Dimmung/Regelung 5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Regelungsmöglichkeiten DALI-2, LineSwitch oder
via Zhaga Book 18 Sockel

Varianten und Zubehör

Bestell-Nr.
1969- 40 W, 2x8 FF-DA, T3
1970- 22 W, 2x8 FF-DA, T3

Zubehör
Schirm für Zhaga Sockel nach unten

Kombinieren mit

Farbtemperatur Dimmung/Regelung
730 = 3000 K, 70 Ra leer = programmierbar
740 = 4000 K, 70 Ra D = Dali-2 (4/5-adriges Kabel)
827* = 2700 K, 80 Ra F = LineSwitch
830* = 3000 K, 80 Ra S = Zhaga Book 18 Sockel, nach unten*
840* = 4000 K, 80 Ra * Neuer Schirm erforderlich
* OBS: Længere leveringstid

Schutzklasse
leer = Klasse II
J = Klasse I
