Die H+M Serie ist einfach zu montieren und zu warten. Die Abschirmung aus Polycarbonat ist schlagfest und selbstlöschend, und das Leuchtmittel ist nicht berührbar.

Spezifikationen

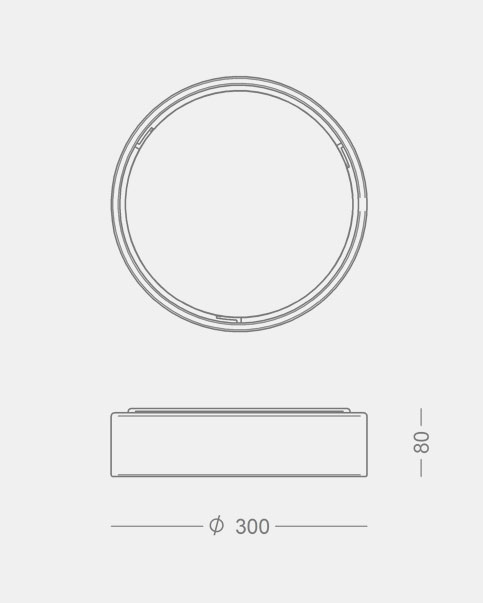

Ø 300

Leuchtendaten

Material	Aluminium
Oberfläche	Weiß, schwarz oder alu-grau
Abschirmung	Opalweißes Polycarbonat, evtl. prismatisch
Montage	An Decke oder Wand
Anschluß	max 2 Kabel, 5 x 1,5 mm², Verdrahtung in 5-polige Klemme, 2 x 2,5 mm²
Schutzart	IP20, Klasse I
Gewicht	1,5 kg

LED- und Treiberdaten

LED Typ	244 mm Board
Betriebsdauer	min 50.000 Stunden bei ta max 25° C, L80B10
Gesamtverbrauch	11 oder 15 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 steps SDCM
Wirkungsgrad	80%

Treiber	LED Treiber, 20 W, dimmbar gegen Aufpreis
Einschaltstrom	max 5 A (50% nach 50 µs)
Betriebsdauer	min 50.000 Stunden

Varianten

Bestell-Nr.	H+M Anbau 300
2870-	11 W LED, 350 mA
2871-	15 W LED, 500 mA

Zu kombinieren mit

Schlüssel zu Farbe, Abschirmung, Farbtemperatur uam. in der Tabelle.

Farbe	Abschirmung
1 = weiß	P = Polycarbonat
3 = schwarz	MP = Polycarbonat, mikroprismatisch
9 = alu-grau

Farbtemperatur	Dimmung
927 = 2700 K, 90 Ra	leer = ohne Dimmung
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Federn für Wandmontage
F = zwei Federn

Beispiel der Bestell-Nr.: 2870-3P930V = H+M Anbau 300, 11 W LED, schwarz, 3000 K, 90 Ra, 1-10 V Dimmung

Medien & Downloads

Produktinformation

Produktdaten, H+M AnbauPDF Montageanleitung H+M AnbauPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

H+M Anbau 300, LEDDOCX H+M Anbau 300, LEDPDF

3D

H+M AnbauleuchtenGSM H+M 300 AnbauleuchteRFA H+M 300 Anbauleuchte3DS H+M 300 AnbauleuchteDWG

Fotos

Produktbild, H+M AnbauJPG

Lichttechnische Daten

H+M 300, 11 W, 2700 KLDT H+M 300, 11 W, 2700 KPDF H+M 300, 11 W, 3000 KLDT H+M 300, 11 W, 3000 KPDF H+M 300, 11 W, 4000 KLDT H+M 300, 11 W, 4000 KPDF H+M 300, 15 W, 2700 KLDT H+M 300, 15 W, 2700 KPDF H+M 300, 15 W, 3000 KLDT H+M 300, 15 W, 3000 KPDF H+M 300, 15 W, 4000 KLDT H+M 300, 15 W, 4000 KPDF

Alle ldt-File

LDT.zipZIP

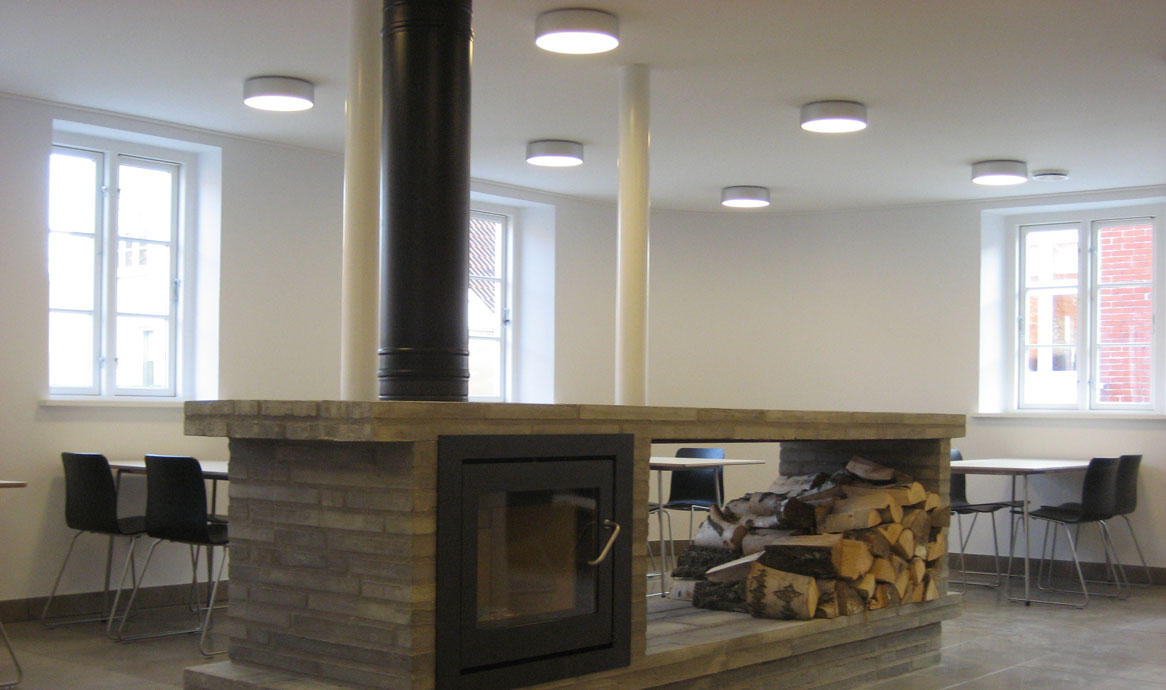

Architekt Buchardt hat die H+M Anbauleuchte für die Renovierung der Marstal Herberge im Jahre 2006 benutzt.

Umbraco.Cms.Core.Models.Link Mehr Photos hier

DesignChristian Hvidt Design

Die H+M Serie wurde von Christian Hvidt für Focus Lighting in den 80iger Jahren entworfen. Seitdem werden die Leuchten aufgrund ihrer Einfachkeit und minimalistischen Ausdrucks in zahlreichen Bauvorhaben benutzt.
Die H+M Serie ist ein klassischer Archetyp innerhalb der Innenbeleuchtung, und die Leuchten gehören unter den häufigst heruntergeladenen Produkten im 3D Portal BimObject.

Christian Hvidt hat sein eigenes Architektbüro, und mit Fokus auf Möbel und Beleuchtung ist er als freelance Designer für dänische und ausländische Unternehmen tätig.
