H+M ANBAU

Bitte wählen

Die H+M Serie ist einfach zu montieren und zu warten. Die Abschirmung aus Polycarbonat ist schlagfest und selbstlöschend, und das Leuchtmittel ist nicht berührbar.

Spezifikationen

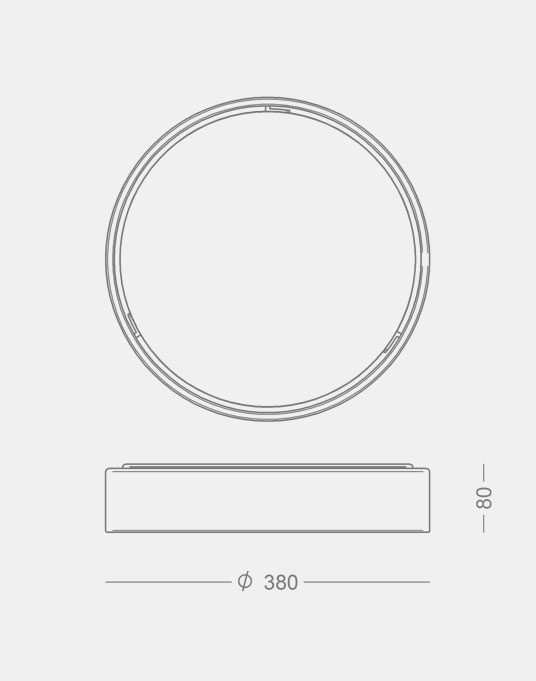

Ø 380

Bitte wählen

Leuchtendaten

Material	Aluminium
Oberfläche	Weiß, schwarz oder alu-grau
Abschirmung	Opalweißes Polycarbonat,evtl. prismatisch
Montage	An Decke oder Wand
Anschluß	max 2 Kabel, 5 x 1,5 mm², Verdrahtung in 5-polige Klemme, 2 x 2,5 mm²
Schutzart	IP20, Klasse I
Gewicht	2 kg

LED- und Treiberdaten

LED Typ	324 mm Board
Betriebsdauer	min 50.000 Stunden bei ta max 25° C, L80B10
Gesamtverbrauch	17, 23 oder 33 W (500/700/1050 mA)
Farbtemperatur	2700, 3000 oder 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 steps SDCM
Wirkungsgrad	82%

Treiber 17-23 W	Helvar LED Treiber, 350-700 mA
Betriebsdauer	min 50.000 Stunden

Treiber 33 W	TCI LED Treiber, 1050 mA, Dali
Betriebsdauer	min 50.000 Stunden

Varianten

Bestell-Nr.	H+M Anbau 380
2876-	17 W LED, 500 mA
2877-	23 W LED, 700 mA
2878-	33 W LED, 1050 mA

Zu kombinieren mit

Schlüssel zu Farbe, Abschirmung, Farbtemperatur uam. in der Tabelle.

Farbe	Abschirmung
1 = weiß	P = Polycarbonat
3 = schwarz	MP = Polycarbonat, mikroprismatisch
9 = alu-grau

Farbtemperatur	Dimmung
927 = 2700 K, 90 Ra	leer = ohne Dimmung
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Federn für Wandmontage
F = zwei Federn

Beispiel der Bestell-Nr.: 2877-3P930V = H+M Anbau 380, 23 W LED, schwarz, 3000 K, 90 Ra, 1-10 V Dimmung

Medien &

Downloads

Produktinformation

Produktdaten, H+M Anbau PDF Montageanleitung H+M Anbau PDF Wartung PDF RoHS Deklaration PDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle Produkte PDF Allgemeine Handelsbedingungen PDF

Ausschreibungstexte

H+M Anbau 380, LED DOCX H+M Anbau 380, LED PDF

3D

H+M Anbauleuchten GSM H+M 380 Anbauleuchte RFA H+M 380 Anbauleuchte 3DS H+M 380 Anbauleuchte DWG

Fotos

Produktbild, H+M Anbau JPG

Lichttechnische Daten

H+M 380, 17 W, 2700 K LDT H+M 380, 17 W, 2700 K PDF H+M 380, 17 W, 3000 K LDT H+M 380, 17 W, 3000 K PDF H+M 380, 17 W, 4000 K LDT H+M 380, 17 W, 4000 K PDF H+M 380, 23 W, 2700 K LDT H+M 380, 23 W, 2700 K PDF H+M 380, 23 W, 3000 K LDT H+M 380, 23 W, 3000 K PDF H+M 380, 23 W, 4000 K LDT H+M 380, 23 W, 4000 K PDF H+M 380, 33 W, 2700 K LDT H+M 380, 33 W, 2700 K PDF H+M 380, 33 W, 3000 K LDT H+M 380, 33 W, 3000 K PDF H+M 380, 33 W, 4000 K LDT H+M 380, 33 W, 4000 K PDF

Alle ldt-File

LDT.zip ZIP

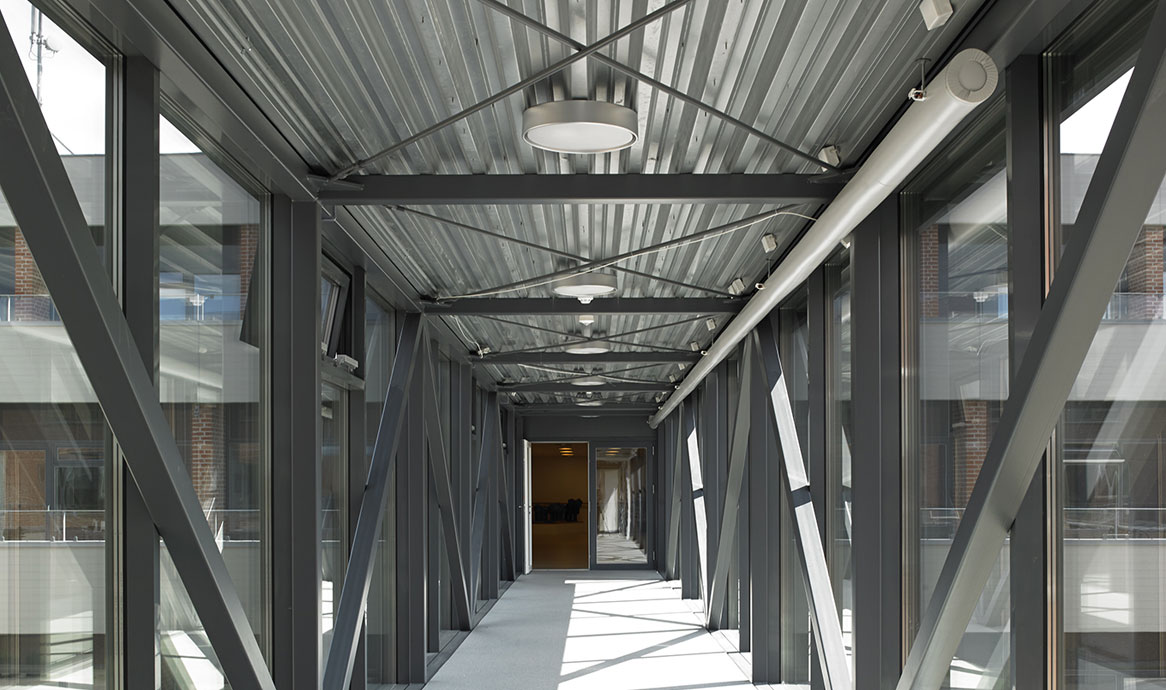

Sowohl die Anbau- als auch die Einbauvarianten der H+M 380 sind im Rosenvang Pflegezentrum, Aarhus Kommune, angewendet.

Mehr Photos hier

Design

Christian Hvidt Design

Die H+M Serie wurde von Christian Hvidt für Focus Lighting in den 80iger Jahren entworfen. Seitdem werden die Leuchten aufgrund ihrer Einfachkeit und minimalistischen Ausdrucks in zahlreichen Bauvorhaben benutzt.
Die H+M Serie ist ein klassischer Archetyp innerhalb der Innenbeleuchtung, und die Leuchten gehören unter den häufigst heruntergeladenen Produkten im 3D Portal BimObject.

Christian Hvidt hat sein eigenes Architektbüro, und mit Fokus auf Möbel und Beleuchtung ist er als freelance Designer für dänische und ausländische Unternehmen tätig.
