H+M PENDEL

Bitte wählen

H+M Pendel, 1976 von Christian Hvidt entworfen, ist Vollblut-Retro mit modernster Technik.

Die Pendelleuchte eignet sich zu genereller Beleuchtung von Großräumen sowie zur Punktbeleuchtung.

Wie die übrigen H+M Leuchten ist der Pendel in zwei Größen und drei Farbvarianten erhältlich. Für Sonderfarben sehr geignet.

Spezifikationen

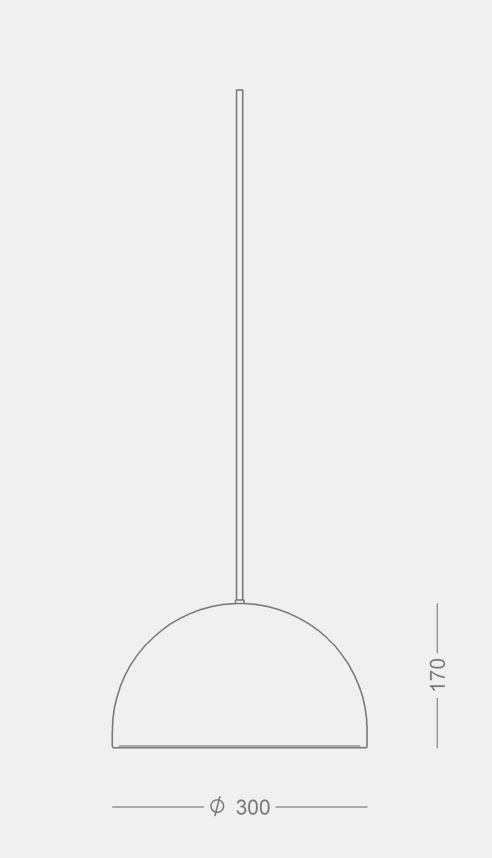

Ø 300

Leuchtendaten

H+M PENDEL 300
Material	Aluminium
Oberfläche	Weiß, schwarz oder graphitgrau
Abschirmung	Opalweißes Polycarbonat
Leitung	3 m PKAJ, weiß oder schwarz
	Entlastung hitzebeständig bis 140°
Anschluß	3 x 4 mm²
Schutzart	IP20, Klasse I oder II
Gewicht	1-3 kg

LED- und Treiberdaten

LED Typ	244 mm Board
Betriebsdauer	min 50.000 Stunden bei ta max 25° C, L80B10
Gesamtverbrauch	11 oder 15 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 steps SDCM
Wirkungsgrad	80%

Treiber	LED Treiber, 20 W, dimmbar gegen Aufpreis
Einschaltstrom	max 5 A (50% nach 50 µs)
Betriebsdauer	min 50.000 Stunden

Varianten - LED

Bestell-Nr.	H+M Pendel 300, LED
1812-	11 W LED, 350 mA
1813-	15 W LED, 500 mA

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Abschirmung
1 = weiß	leer = Polycarbonat
3 = schwarz
4 = graphitgrau

Farbtemperatur	Dimmung
927 = 2700 K, 90 Ra	leer = ohne Dimmung
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Schutzklasse	Leitungsfarbe
leer = Klasse I	leer = weiß
K = Klasse II	Y = schwarz

Beispiel der Bestell-Nr.: 1812-3930V = H+M Pendel 300, 11 W LED, schwarz, 3000 K, 90 Ra, 1-10 V Dimmung

Leuchtendaten

H+M PENDEL 300
Material	Aluminium
Oberfläche	Weiß, schwarz oder graphitgrau
Abschirmung	Opalweißes Polycarbonat
Leitung	3 m PKAJ, weiß oder schwarz
	Entlastung hitzebeständig bis 140°
Anschluß	3 x 4 mm²
Schutzart	IP20, Klasse I oder II
Gewicht	1-3 kg

Lyskildedata

E27	max 57 W, max Länge: 95 mm

Varianten - E27

Bestell-Nr.	H+M Pendel 300, E27
1006-	max 57 W, max Länge 95 mm

Zu kombinieren mit

Schlüssel zu Farbe, Abschirmung uam. in der Tabelle.

Farbe	Schutzart
1 = weiß	leer = Klasse I
3 = schwarz	K = Klasse II
4 = graphitgrau

Leitungsfarbe
leer = weiß
Y = schwarz

Beispiel der Bestell-Nr.: 1006-3 = H+M Pendel 300, E27, schwarz

Medien & Downloads

Produktinformation

Produktdaten, H+M PendelPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

H+M Pendel 300, LEDDOCX H+M Pendel 300, LEDPDF H+M Pendel 300, E27DOC H+M Pendel 300, E27PDF

3D

H+M PendelleuchtenGSM H+M 300 PendelleuchteRFA H+M 300 Pendelleuchte3DS H+M 300 PendelleuchteDWG

Fotos

Produktbild, H+M PendelJPG

Lichttechnische Daten

H+M 300, 11 W, 2700 KLDT H+M 300, 11 W, 2700 KPDF H+M 300, 11 W, 3000 KLDT H+M 300, 11 W, 3000 KPDF H+M 300, 11 W, 4000 KLDT H+M 300, 11 W, 4000 KPDF H+M 300, 15 W, 2700 KLDT H+M 300, 15 W, 2700 KPDF H+M 300, 15 W, 3000 KLDT H+M 300, 15 W, 3000 KPDF H+M 300, 15 W, 4000 KLDT H+M 300, 15 W, 4000 KPDF

Alle ldt-File

LDT.zipZIP

DesignChristian Hvidt Design

Die H+M Serie wurde von Christian Hvidt für Focus Lighting in den 80iger Jahren entworfen. Seitdem werden die Leuchten aufgrund ihrer Einfachkeit und minimalistischen Ausdrucks in zahlreichen Bauvorhaben benutzt.
Die H+M Serie ist ein klassischer Archetyp innerhalb der Innenbeleuchtung, und die Leuchten gehören unter den häufigst heruntergeladenen Produkten im 3D Portal BimObject.

Christian Hvidt hat sein eigenes Architektbüro, und mit Fokus auf Möbel und Beleuchtung ist er als freelance Designer für dänische und ausländische Unternehmen tätig.
