NYX 330

Bitte wählen

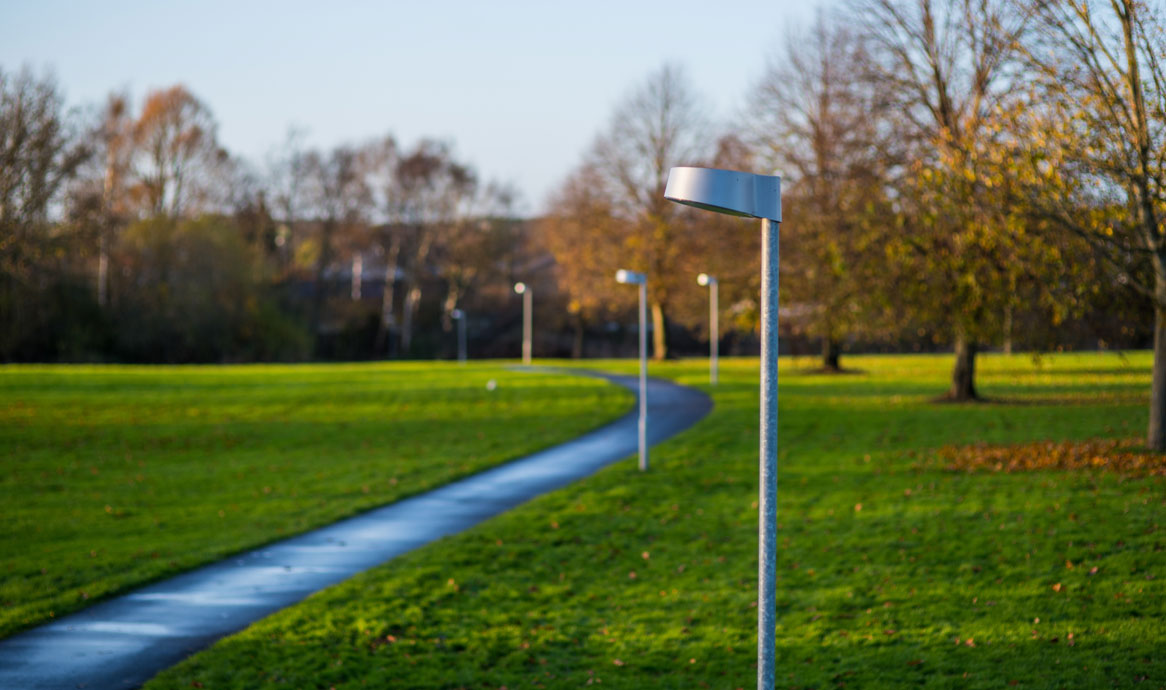

Nyx 330 ist für Mast- und Wandmontage erhältlich. Wie die übrigen Leuchten der Serie ist die Aufsatzleuchte in schwarz und zwei graue, für feuerverzinkte Standardmasten geeignete Farbvarianten vorhanden.

Nyx 330 ist für 3 bis 6 Meter Masten besonders geeignet. Die Aufsatzleuchte passt alle Masten mit einem oberen Durchmesser von 60 mm.

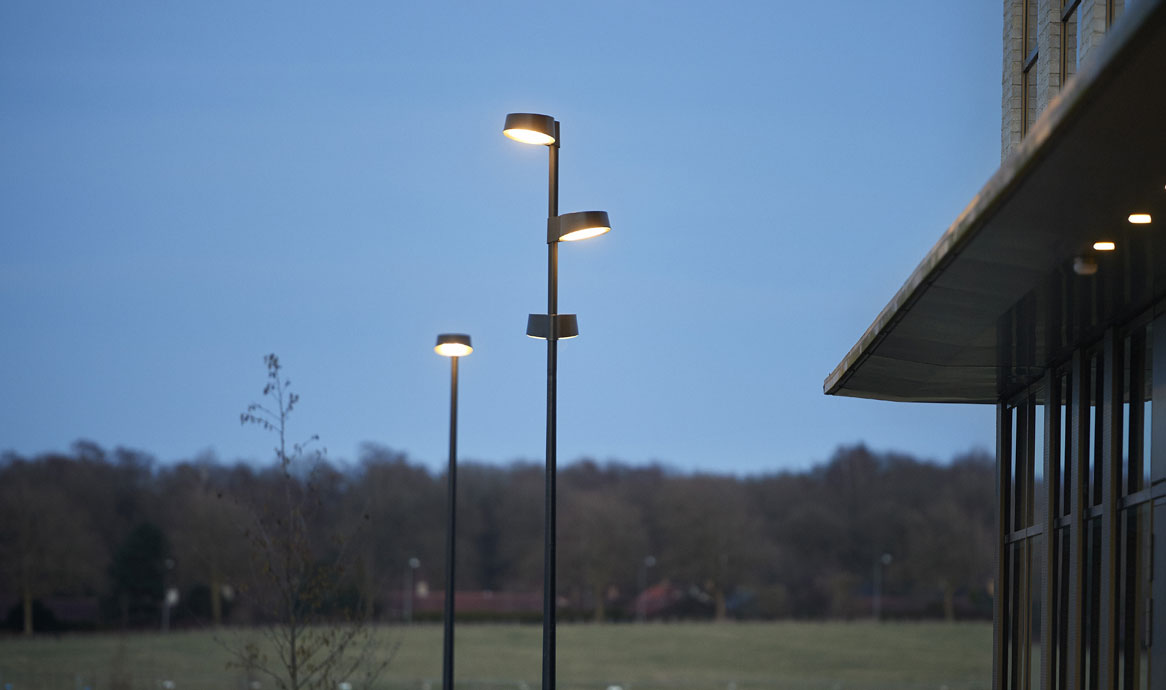

Die Aufsatzleuchte ist weiterhin mit gebohrtem Gehäuse für mehrere Leuchten an einem zylindrischen 60 mm Mast erhältlich.

Spezifikationen

NYX 330 AUFSATZ

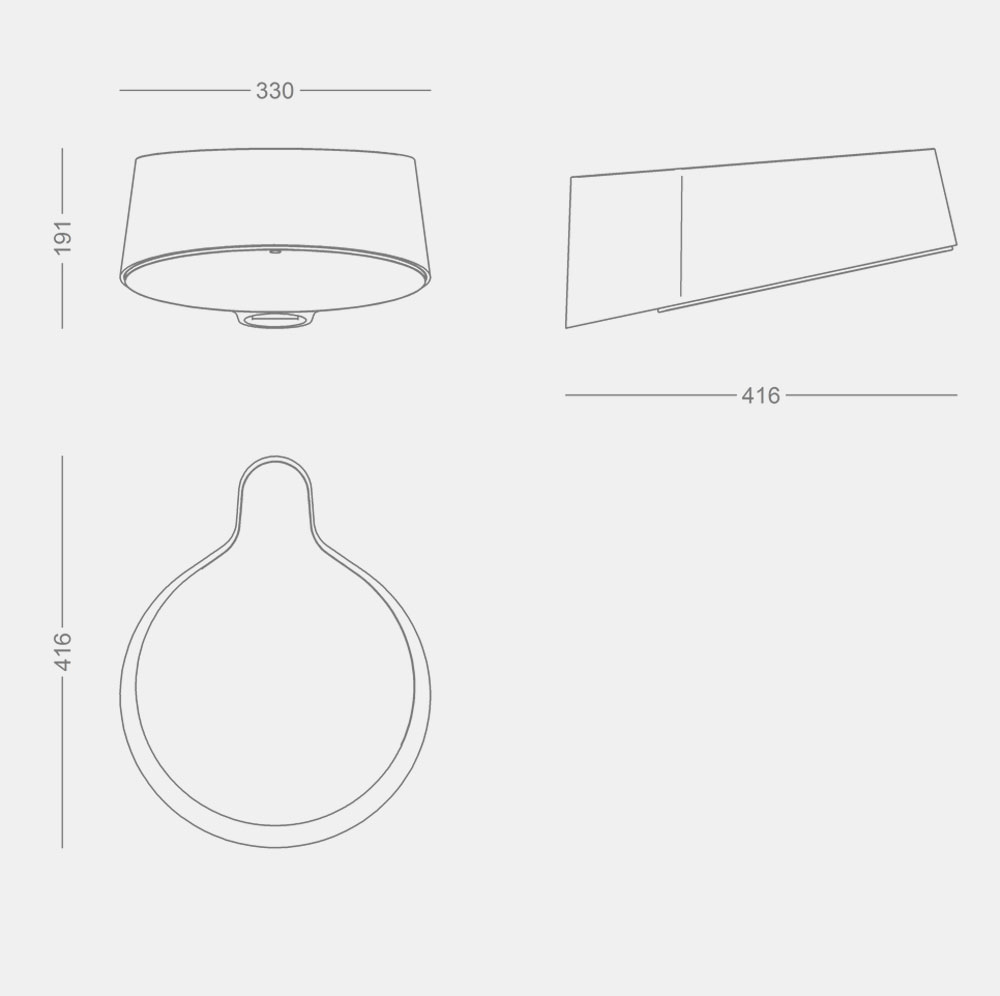

nyx-330-lygte

Leuchtendaten

NYX 330 AUFSATZ
Material Aluminiumguß
Finish Raw anodisiert
Graphitgrau: YW355F, Akzo Nobel
Silbergrau: Y2370I, Akzo Nobel
Schwarz: RAL 9005, SN805G, Akzo Nobel
Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Cortenbraun: YX355F, Akzo Nobel
Abschirmung UV-beständiges Polycarbonat, frosted
Montage Auf Mast mit 60 mm oberem Durchmesser

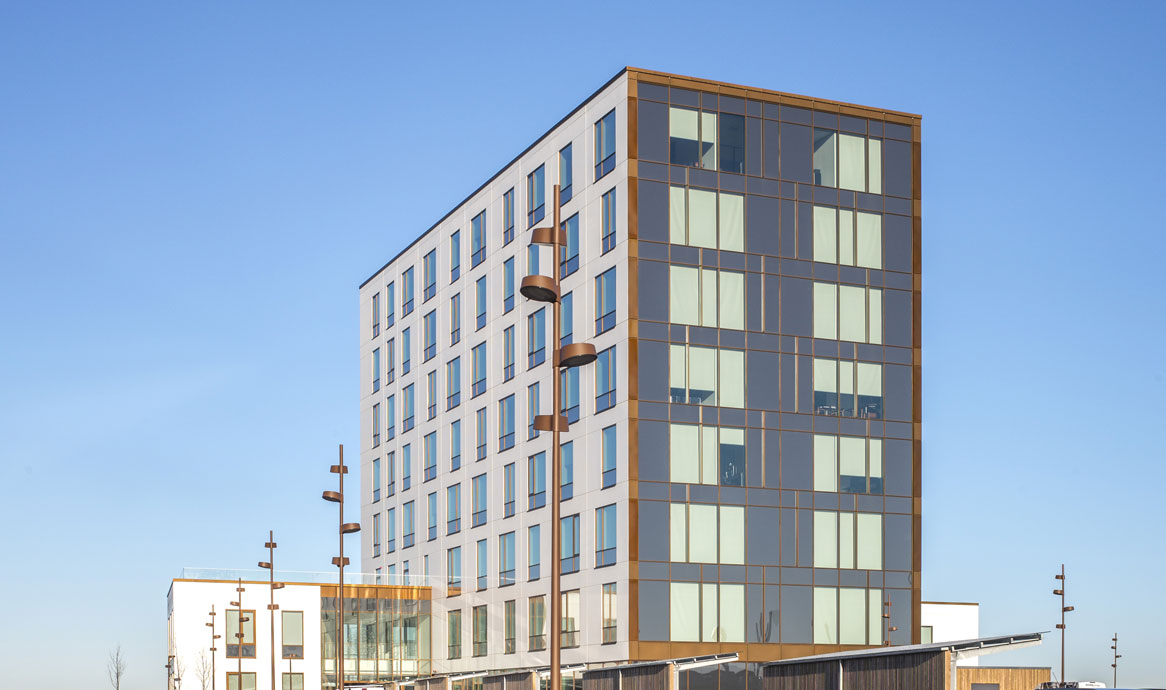

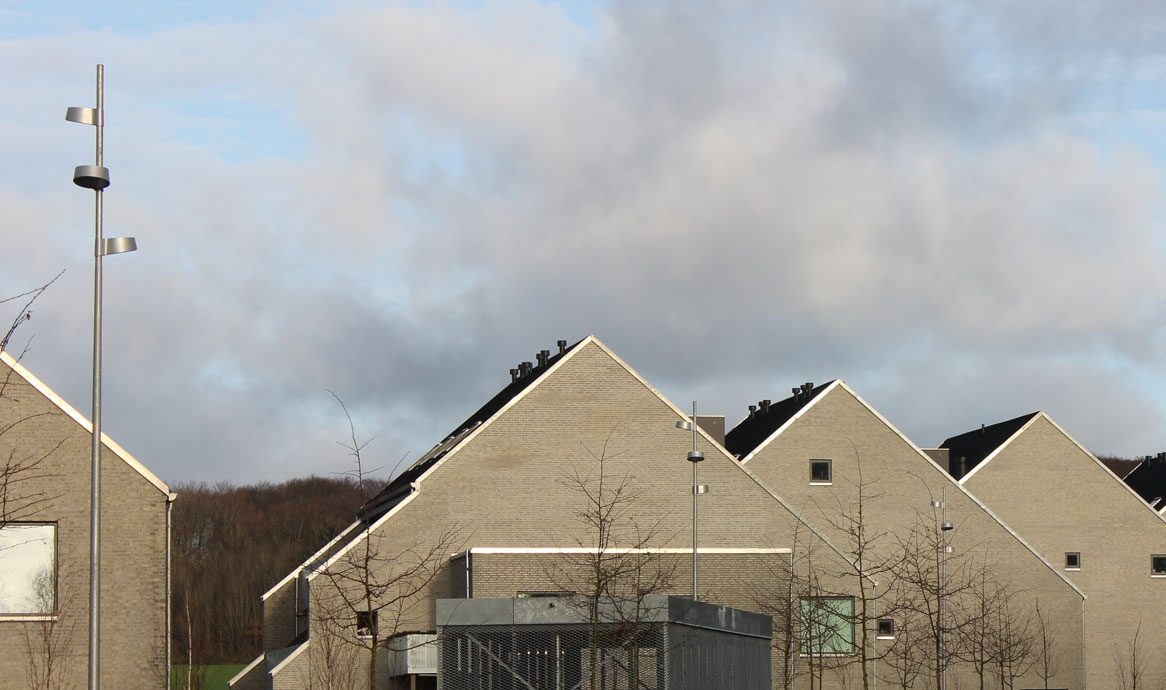

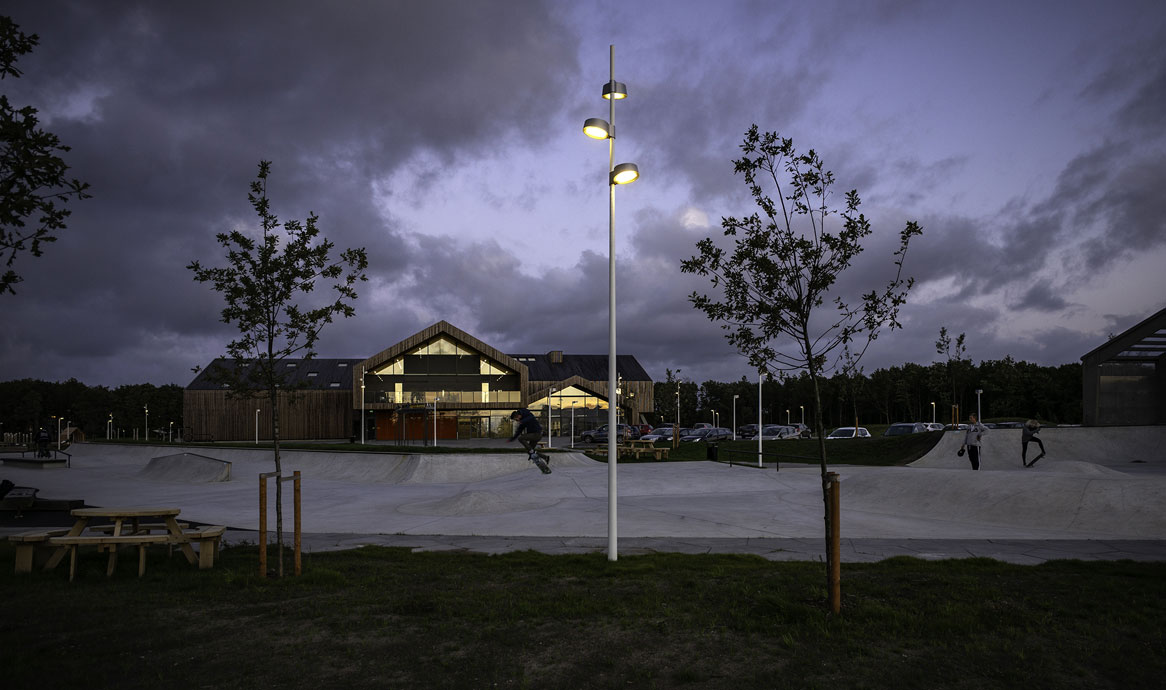

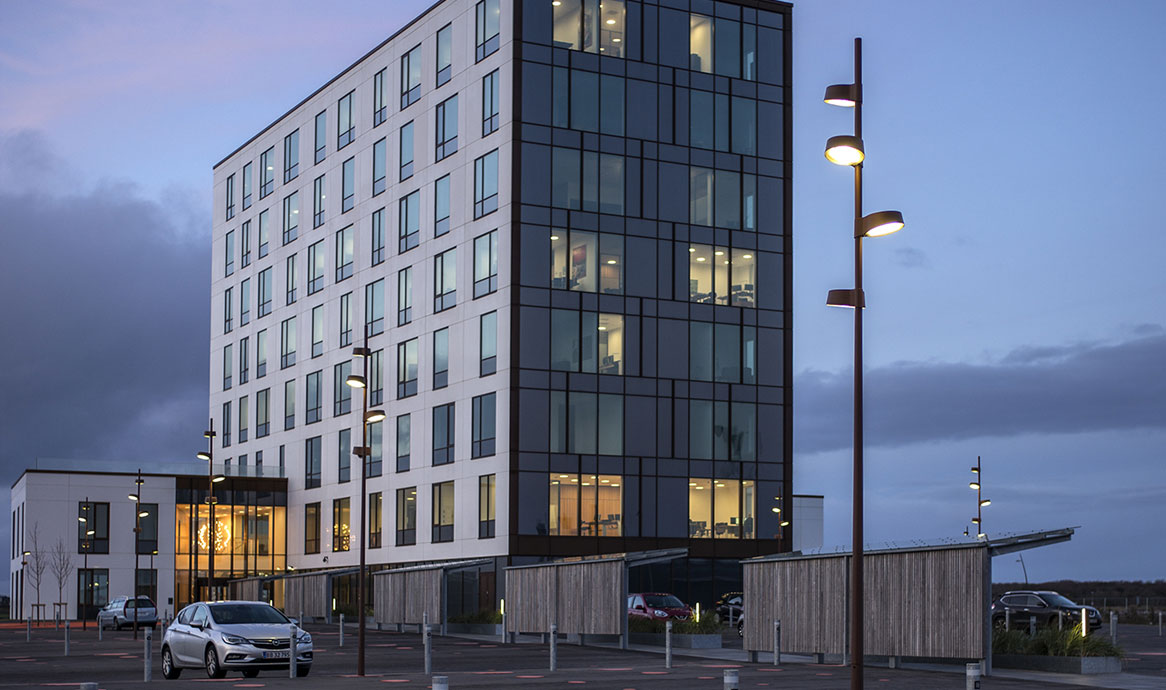

Multiple Nyx Erhältlich mit Gehäusebohrung für mehrere Leuchten an Ø60 mm Mast. Siehe Daten unter Medien & Downloads.
Anschluß In den Mast
Focus liefert und montiert die der Masthöhe entsprechende Leitung.
Schutzart/-klasse IP65, Klasse I oder II
Schlagfestigkeit IK10; mit SR-Sockel IK09
Korrosionsklasse C4, Option für C5
Gewicht 6,5 kg
Windfläche 0,053 m2 (lateral)

LED Low lumen

LED mit Linsen FF-DA T3 für Orts- und Wohnwege, P-, HS- und C-Klassen
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 70, typisch 75 Ra, Option für 80 Ra*
* Verlängerte Lieferzeit bei 80 Ra
Farbgenauigkeit 5 Steps SDCM
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 1xFF, Ra 70 3000K: 450-3250 lm
4000K: 475-3500 lm
LED-lumen, 1xFF, Ra 80 2700K: 375-2750 lm
3000K: 400-2900 lm
4000K: 410-3050 lm
Wirkungsgrad 85%
Lichtstärkeklasse, 13201-2 2015 G*1
Blendindexklasse D6

LED High lumen

LED mit Linsen FF-DA T3 für Orts- und Wohnwege, P-, HS- und C-Klassen
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 70, typisch 75 Ra, Option für 80 Ra*
* Verlängerte Lieferzeit bei 80 Ra
Farbgenauigkeit 5 Steps SDCM
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 1xFF, Ra 70 3000K: 450-4500 lm
4000K: 475-4850 lm
LED-lumen, 1xFF, Ra 80 2700K: 375-3800 lm
3000K: 400-4000 lm
4000K: 410-4250 lm
Wirkungsgrad 85%
Lichtstärkeklasse, 13201-2 2015 G*1
Blendindexklasse D6

Treiberdaten

Treiber, Low Lumen Xitanium Full Xi FP 22 W 0,2-0,7 A, programmierbar
Einschaltstrom max 15 A (50% nach 295 µs)

Treiber, High Lumen Xitanium Full Xi FP 40 W 0,2-0,7 A, programmierbar
Einschaltstrom max 22 A (50% nach 290 µs)
Nennspannung, AC 220-240 Vac
Betriebsspannung, AC 80-264 Vac
Nennspannung, DC 186-250 Vdc
Betriebsspannung, DC 168-275 Vdc
Nennfrequenz 50-60 Hz
Betriebsfrequenz 45-66 Hz
Max Vorsicherung 16 A
Überspannungsschutz L/N-GND: 10 kV, (D4i Treiber: 8 kV)
L-N: 6 kV
Betriebsdauer min 100.000 Stunden
Dimmung 5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Regelung DALI-2, LineSwitch oder
via Zhaga book 18 Sockel, D4i

Varianten und Zubehör

Bestell-Nr. NYX 330
8914- FF-DA T3, High lumen, programmierbar, max 40 W
8918- FF-DA T3, Low lumen, programmierbar, max 26 W

Zubehör
06034 Abschirmung mit Lamellen
1712-1 Adapter für Ø48 und Ø42 mm Mast

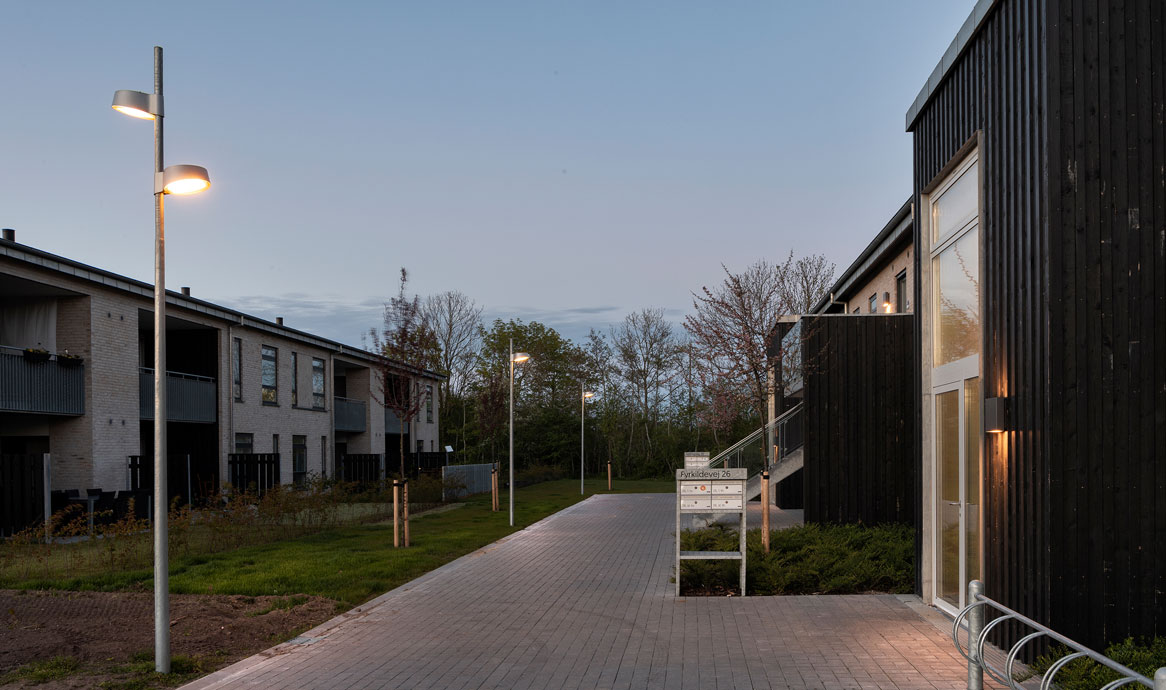

Doppelarm
8001- 2 x 400 mm, feuerverzinkt
8002- 2 x 800 mm, feuerverzinkt

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe Farbtemperatur
01 = raw anodisiert 730 = 3000 K, 70 Ra
3 = schwarz RAL 9005 740 = 4000 K, 70 Ra
4 = graphitgrau 827* = 2700 K, 80 Ra
9 = silbergrau 830* = 3000 K, 80 Ra
17 = cortenfarbe 840* = 4000 K, 80 Ra
66 = schwarz noir 900 * Verlängerte Lieferzeit

Dimmung Schutzklasse
leer = programmierbar leer = Klasse II
D = DALI-2 (4/5-adriges Kabel) J = Klasse I
F = LineSwitch
R = Zhaga Book 18 Sockel, nach oben
RC = Zhaga Book 18 Sockel, City Touch / Interact City
S = Zhaga Book 18 Sockel, nach unten

Gehäusebohrung Korrosionsschutz
leer = keine Bohrung leer = C4
G = Gehäusebohrung C5 = C5 Schutz (die Farbkode mit C5 ergänzen)

Beispiel der Bestell-Nr.: 8914-66730 = Nyx 330 FF-DA T3, High lumen, noir 900, 3000 K 70 Ra, 5,5 m Leitung, Klasse II

nyx-330-lygte

Leuchtendaten

NYX 330 AUFSATZ
Material Aluminiumguß
Finish Raw anodisiert
Graphitgrau: YW355F, Akzo Nobel
Silbergrau: Y2370I, Akzo Nobel
Schwarz: RAL 9005, SN805G, Akzo Nobel
Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Cortenbraun: YX355F, Akzo Nobel
Abschirmung UV-beständiges Polycarbonat, frosted
Montage Auf Mast mit 60 mm oberem Durchmesser
Multiple Nyx Erhältlich mit Gehäusebohrung für mehrere Leuchten an Ø60 mm Mast. Siehe Daten unter Medien & Downloads.
Anschluß In den Mast
Focus liefert und montiert die der Masthöhe entsprechende Leitung.
Schutzart/-klasse IP65, Klasse I oder II
Schlagfestigkeit IK10; mit SR-Sockel IK09
Korrosionsklasse C4, Option für C5
Gewicht 6,5 kg
Windfläche 0,053 m2 (lateral)

LED Low lumen

LED mit Linsen FF-DA SCL für Fußgängerzonen
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 70, typisch 75 Ra, Option für 80 Ra*
* Verlängerte Lieferzeit bei 80 Ra
Farbgenauigkeit 5 Steps SDCM
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 1xFF, Ra 70 3000K: 450-3250 lm
4000K: 475-3500 lm
LED-lumen, 1xFF, Ra 80 2700K: 375-2750 lm
3000K: 400-2900 lm
4000K: 410-3050 lm
Wirkungsgrad 80%
Blendindexklasse D5

LED High lumen

LED mit Linsen FF-DA SCL für Fußgängerzonen
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 70, typisch 75 Ra, Option für 80 Ra*
* Verlängerte Lieferzeit bei 80 Ra
Farbgenauigkeit 5 Steps SDCM
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 1xFF, Ra 70 3000K: 450-4500 lm
4000K: 475-4850 lm
LED-lumen, 1xFF, Ra 80 2700K: 375-3800 lm
3000K: 400-4000 lm
4000K: 410-4250 lm
Wirkungsgrad 80%
Blendindexklasse D5

Treiberdaten

Treiber, Low Lumen Xitanium Full Xi FP 22 W 0,2-0,7 A, programmierbar
Einschaltstrom max 15 A (50% nach 295 µs)

Treiber, High Lumen Xitanium Full Xi FP 40 W 0,2-0,7 A, programmierbar
Einschaltstrom max 22 A (50% nach 290 µs)
Nennspannung, AC 220-240 Vac
Betriebsspannung, AC 80-264 Vac
Nennspannung, DC 186-250 Vdc
Betriebsspannung, DC 168-275 Vdc
Nennfrequenz 50-60 Hz
Betriebsfrequenz 45-66 Hz
Max Vorsicherung 16 A
Überspannungsschutz L/N-GND: 10 kV, (D4i Treiber: 8 kV)
L-N: 6 kV
Betriebsdauer min 100.000 Stunden
Dimmung 5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Regelung DALI-2, LineSwitch oder
via Zhaga book 18 Sockel, D4i

Varianten und Zubehör

Bestell-Nr. NYX 330
8913- FF-DA SCL, High lumen, programmierbar, max 40 W
8919- FF-DA SCL, Low lumen, programmierbar, max 26 W

Zubehör
06034 Abschirmung mit Lamellen
1712-1 Adapter für Ø48 und Ø42 mm Mast

Doppelarm
8001- 2 x 400 mm, feuerverzinkt
8002- 2 x 800 mm, feuerverzinkt

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe Farbtemperatur
01 = raw anodisiert 730 = 3000 K, 70 Ra
3 = schwarz RAL 9005 740 = 4000 K, 70 Ra
4 = graphitgrau 827* = 2700 K, 80 Ra
9 = silbergrau 830* = 3000 K, 80 Ra
17 = cortenfarbe 840* = 4000 K, 80 Ra
66 = schwarz noir 900 * Verlängerte Lieferzeit

Dimmung Schutzklasse
leer = programmierbar leer = Klasse II
D = DALI-2 (4/5-adriges Kabel) J = Klasse I
F = LineSwitch
R = Zhaga Book 18 Sockel, nach oben
RC = Zhaga Book 18 Sockel, City Touch / Interact City
S = Zhaga Book 18 Sockel, nach unten

Gehäusebohrung Korrosionsschutz
leer = keine Bohrung leer = C4
G = Gehäusebohrung C5 = C5 Schutz (die Farbkode mit C5 ergänzen)

Beispiel der Bestell-Nr.: 8919-66830 = Nyx 330 FF-DA SCL, Low lumen, schwarz noir 900, 3000 K 80 Ra, 5,5 m Leitung, Klasse II

nyx-330-lygte

Leuchtendaten

NYX 330 AUFSATZ
Material Aluminiumguß
Finish Raw anodisiert
Graphitgrau: YW355F, Akzo Nobel
Silbergrau: Y2370I, Akzo Nobel
Schwarz: RAL 9005, SN805G, Akzo Nobel
Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Cortenbraun: YX355F, Akzo Nobel
Abschirmung UV-beständiges Polycarbonat, semitransparent oder opalisiert
Montage Auf Mast mit 60 mm oberem Durchmesser
Multiple Nyx Erhältlich mit Gehäusebohrung für mehrere Leuchten an Ø60 mm Mast. Siehe Daten unter Medien & Downloads.
Anschluß In den Mast
Focus liefert und montiert 5,5 m Leitung, 2x1 mm2.
Schutzart/-klasse IP65, Klasse I oder II
Schlagfestigkeit IK10; mit SR-Sockel IK09
Korrosionsklasse C4, Option für C5
Gewicht 6,5 kg
Windfläche 0,053 m2 (lateral)

LED- und Treiberdaten

LED Typ Comfort, programmierbar
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 K
Farbwiedergabe Ra 70 oder 80
Farbgenauigkeit 5 Steps SDCM
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, Ra 80 2700K: 300-3000 lm
3000K: 300-3150 lm
4000K: 300-3350 lm
LED-lumen, Ra 70 bis 3850 lm
Wirkungsgrad 74%
Lichtstärkeklasse, 13201-2 2015 G*1

Treiber Xitanium Full Xi FP 40 W 0,3-1,0 A, programmierbar
Einschaltstrom max 22 A (50% nach 290 µs)
Überspannungsschutz L/N-GND: 10 kV, (D4i Treiber: 8 kV)
L-N: 6 kV
Betriebsdauer min 100.000 Stunden
Dimmung/Regelung 5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Regelung DALI-2, LineSwitch oder
via Zhaga Book 18 Sockel, D4i

Varianten und Zubehör

Bestell-Nr. NYX 330
8910- LED Comfort 400-3500 lm, programmierbar, max 42 W

Zubehör
06034 Abschirmung mit Lamellen
1712-1 Adapter für Ø48 und Ø42 mm Mast

Doppelarm
8001- 2 x 400 mm, feuerverzinkt
8002- 2 x 800 mm, feuerverzinkt

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe Farbtemperatur
01 = raw anodisiert 827 = 2700 K, 80 Ra
3 = schwarz RAL 9005 830 = 3000 K, 80 Ra
4 = graphitgrau 840 = 4000 K, 80 Ra
9 = silbergrau 730 = 3000 K, 70 Ra
17 = cortenfarbe 740 = 4000 K, 70 Ra
66 = schwarz noir 900

Dimmung Schutzklasse
leer = programmierbar leer = Klasse II
D = DALI-2 (4/5-adriges Kabel) J = Klasse I
F = LineSwitch
R = Zhaga Book 18 Sockel, nach oben
RC = Zhaga Book 18 Sockel, City Touch / Interact City
S = Zhaga Book 18 Sockel, nach unten

Schirmtyp Gehäusebohrung
leer = Schirm frosted leer = keine Bohrung
O = Schirm opalisiert G = Gehäusebohrung

Korrosionsschutz
leer = C4
C5 = C5 Schutz (die Farbkode mit C5 ergänzen)

Beispiel der Bestell-Nr.: 8910-4830 = Nyx 330 Comfort, programmierbar, graphitgrau, 3000 K 80 Ra, 5,5 m Leitung, Klasse II

Medien & Downloads

Lichttechnische Daten

Alle ldt-File

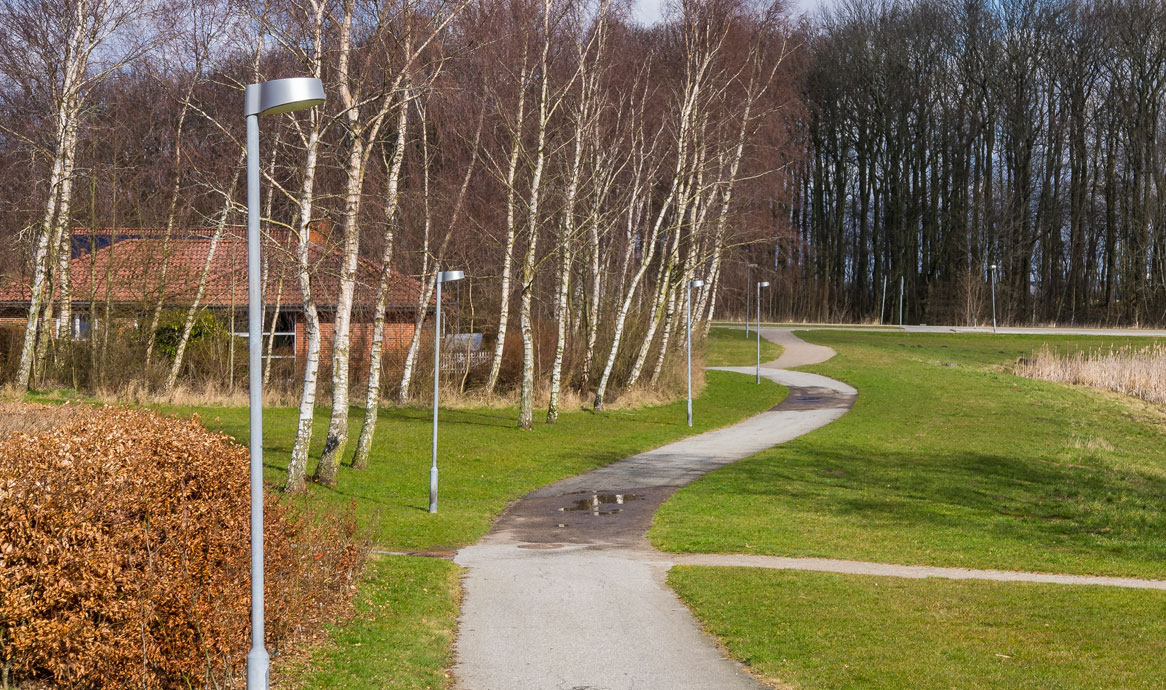

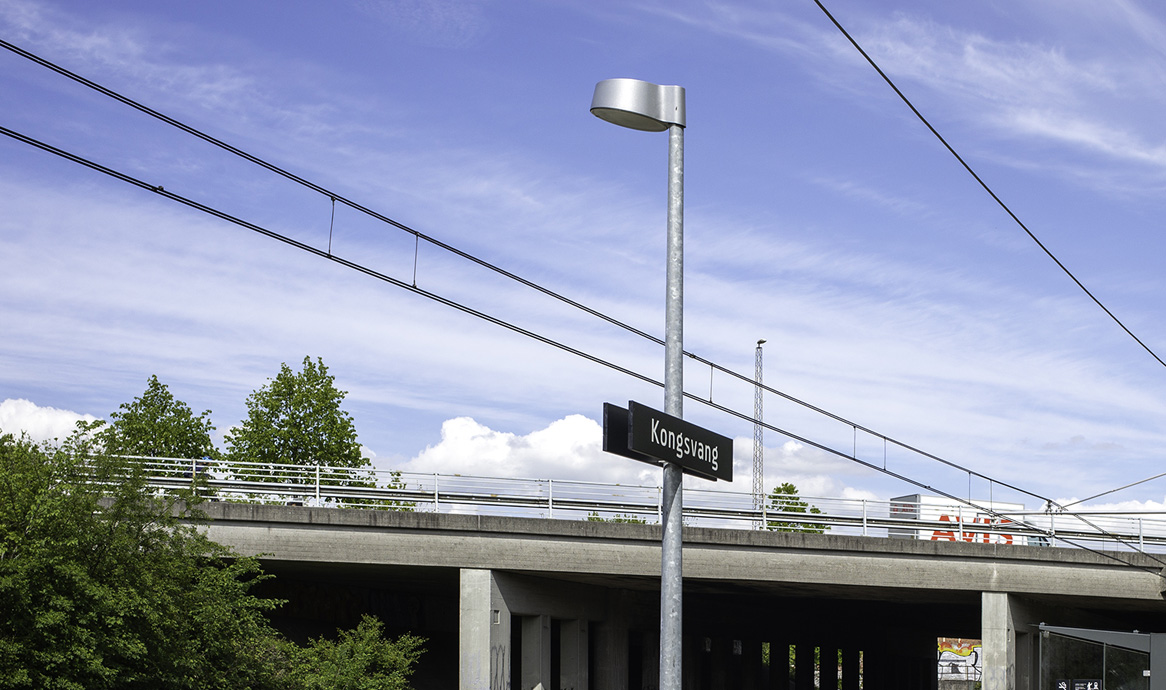

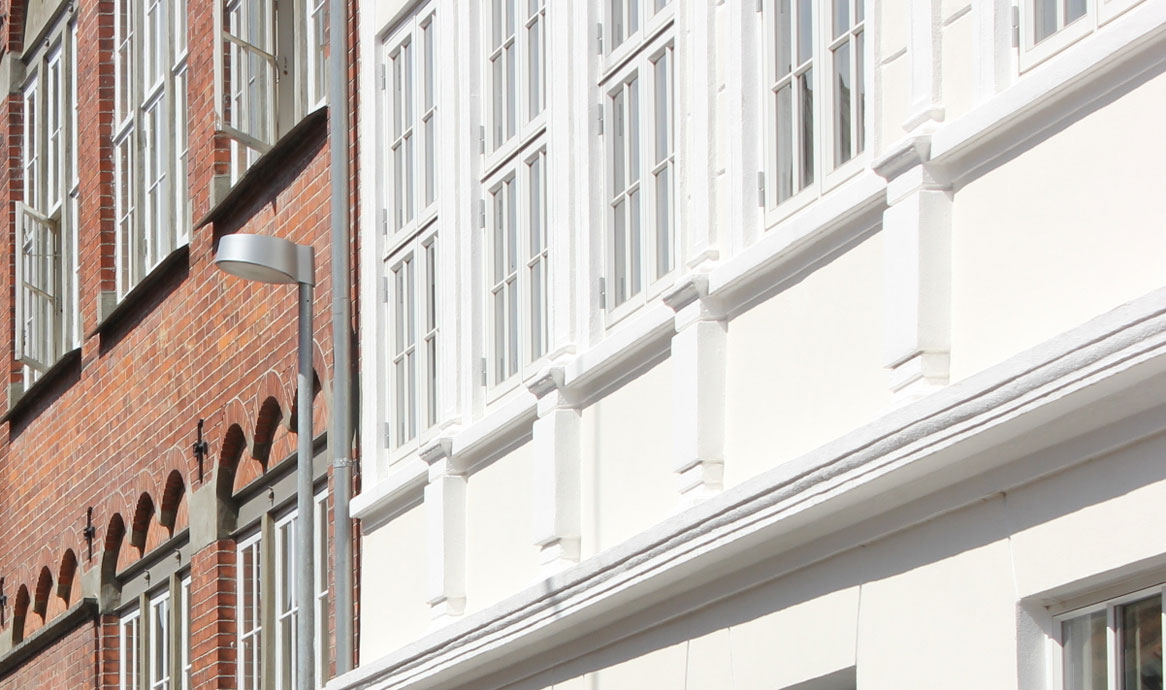

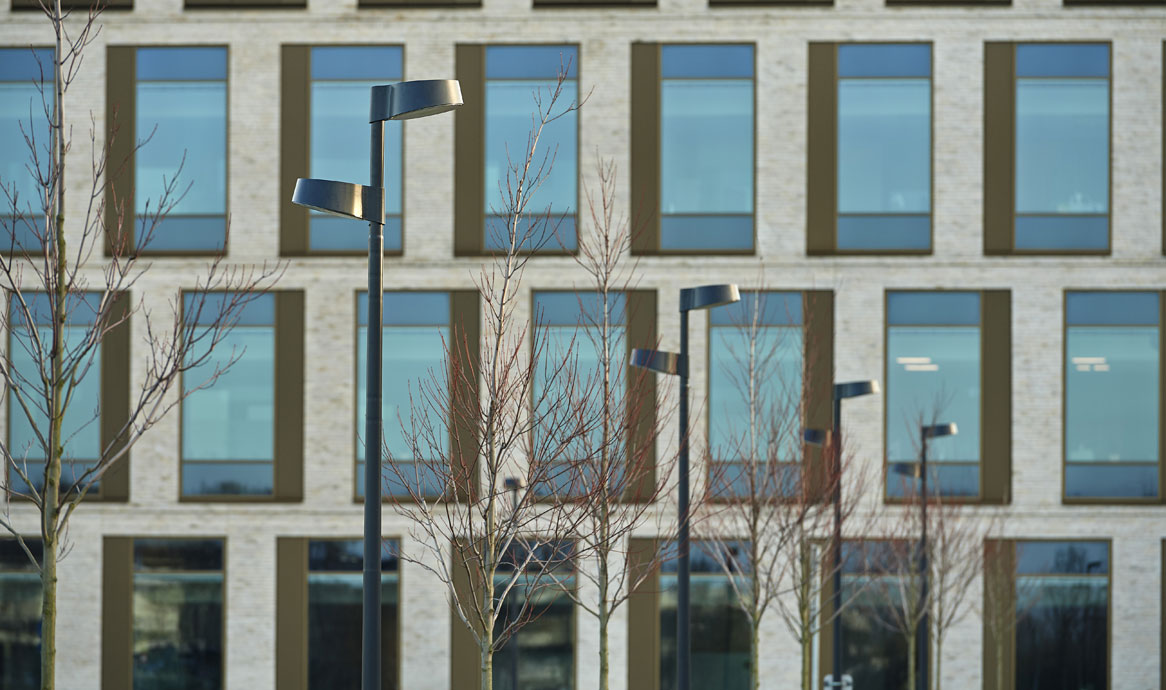

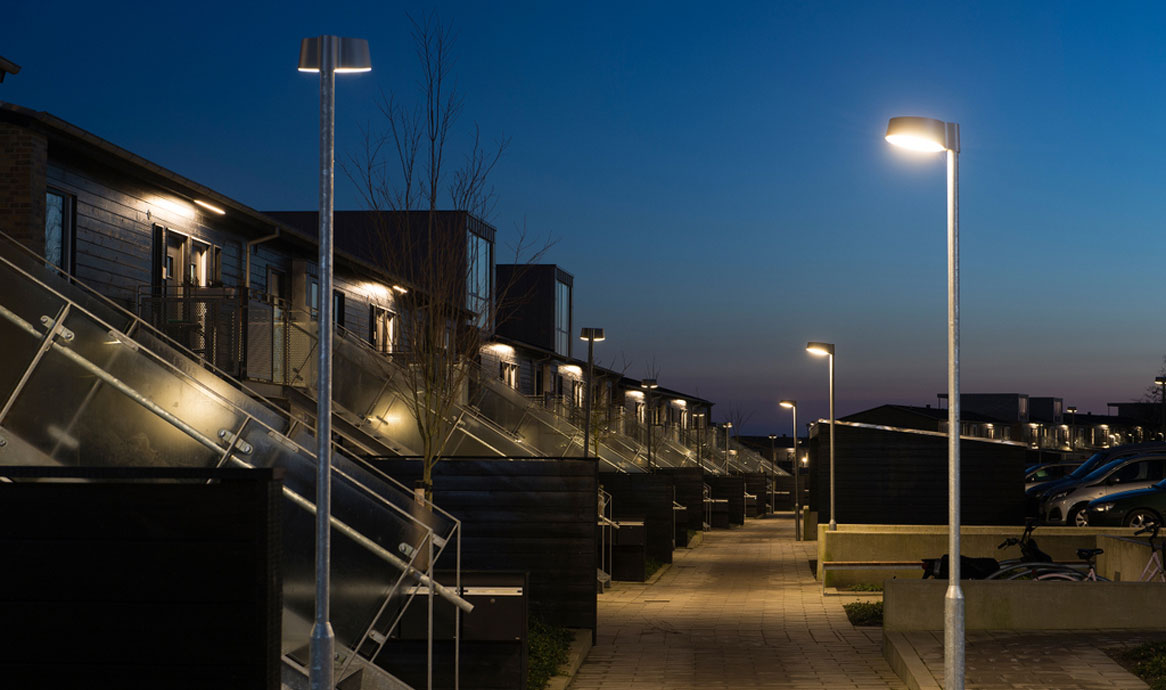

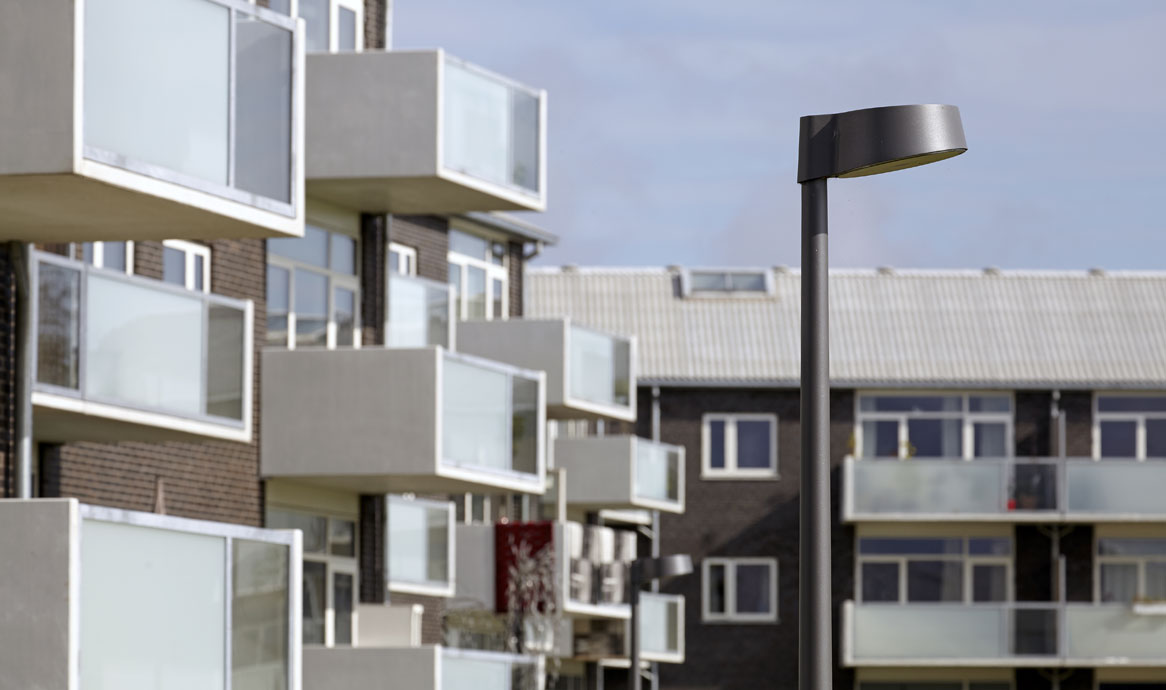

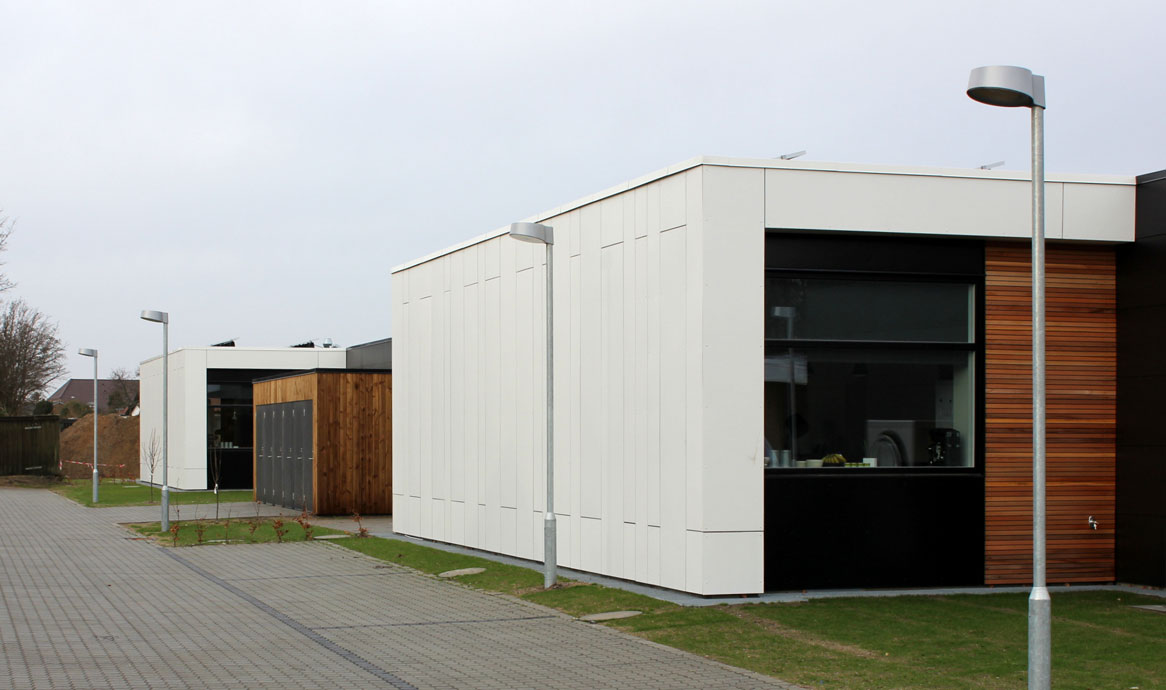

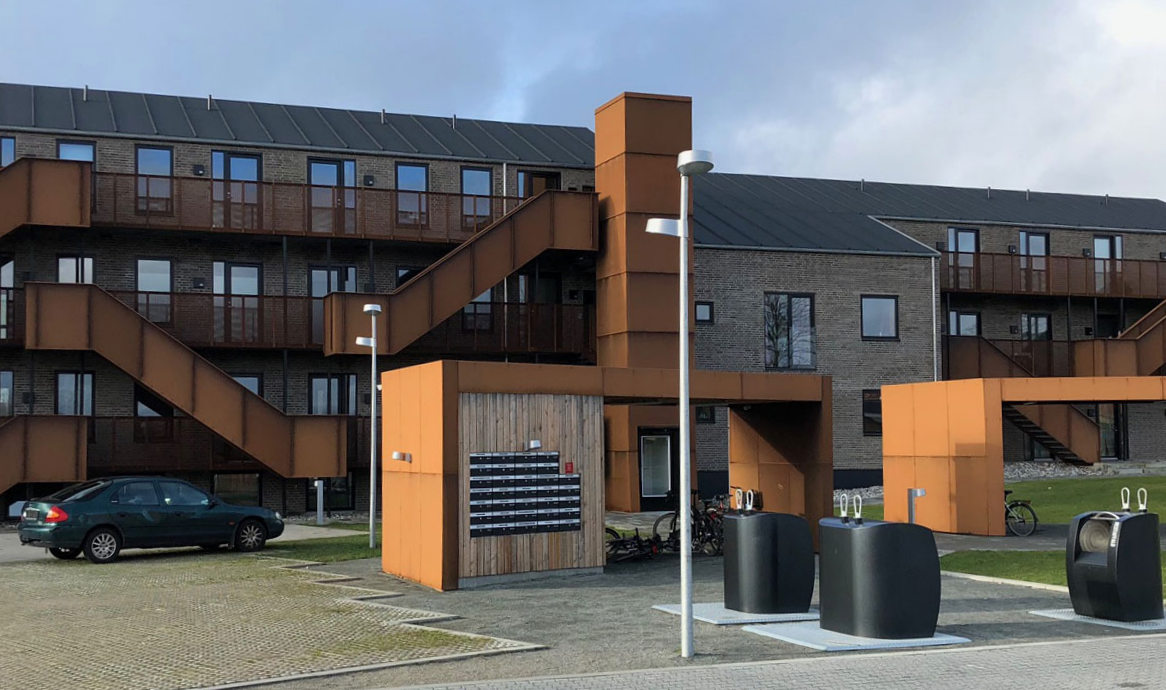

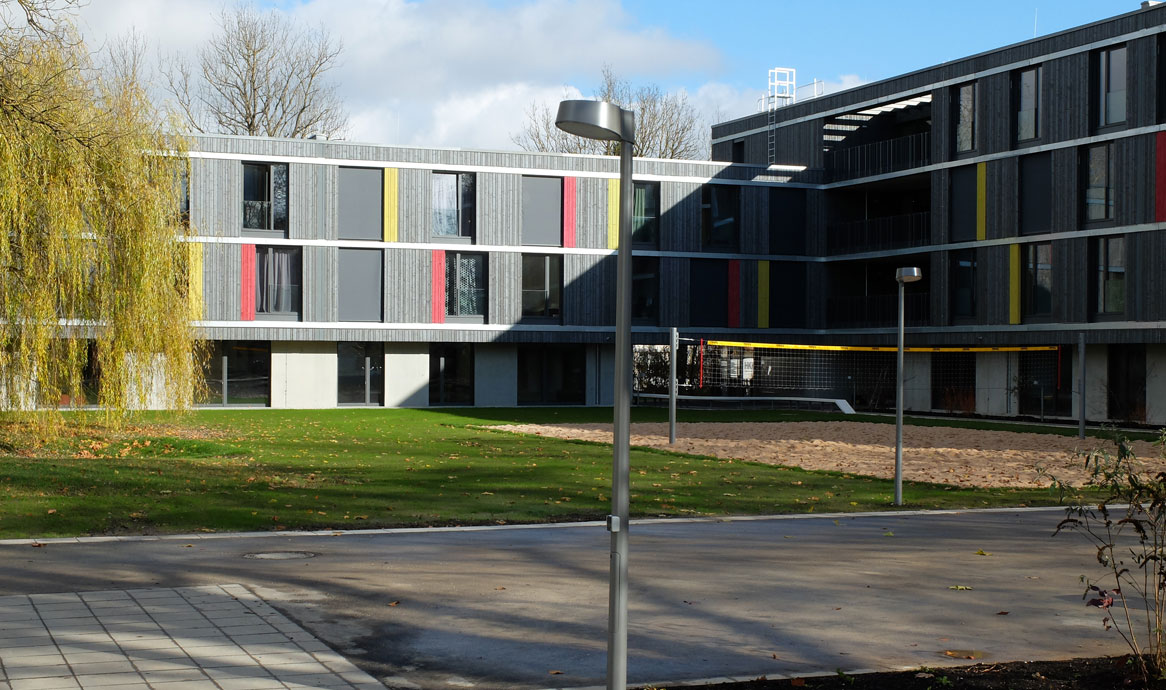

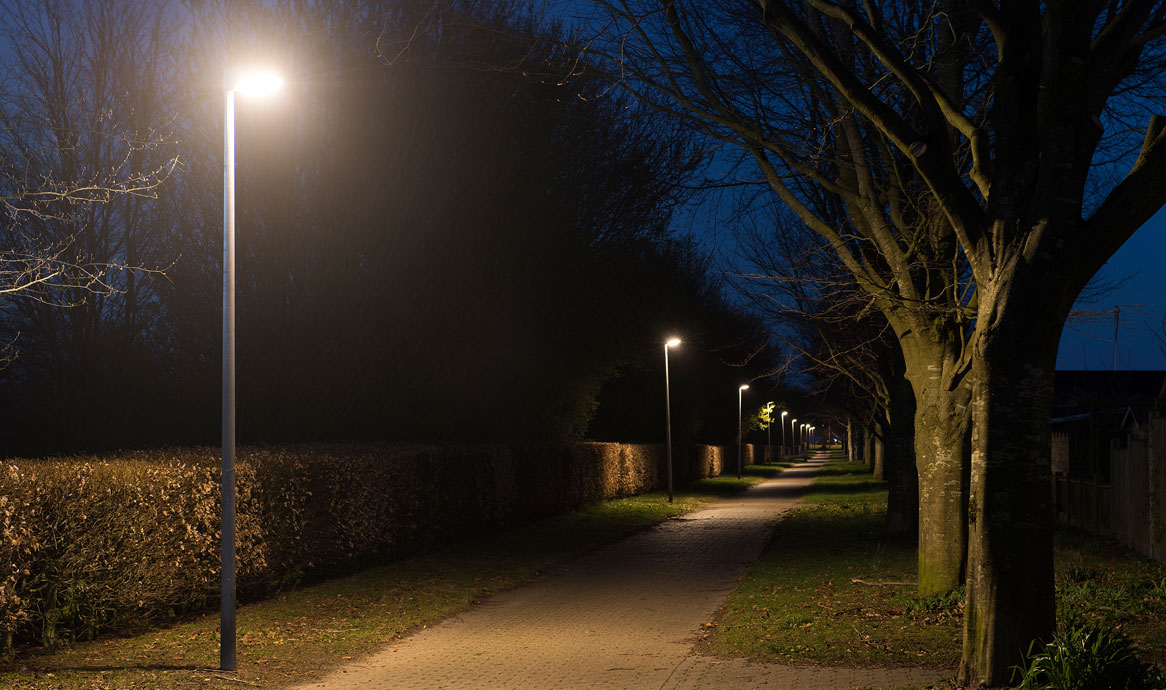

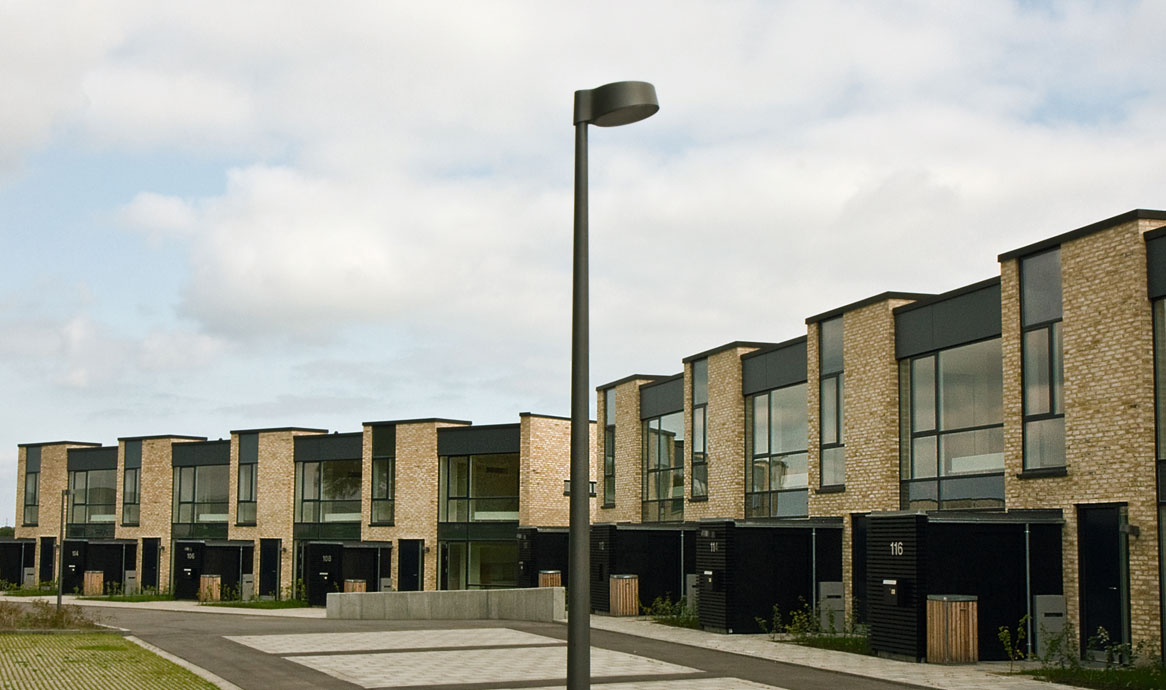

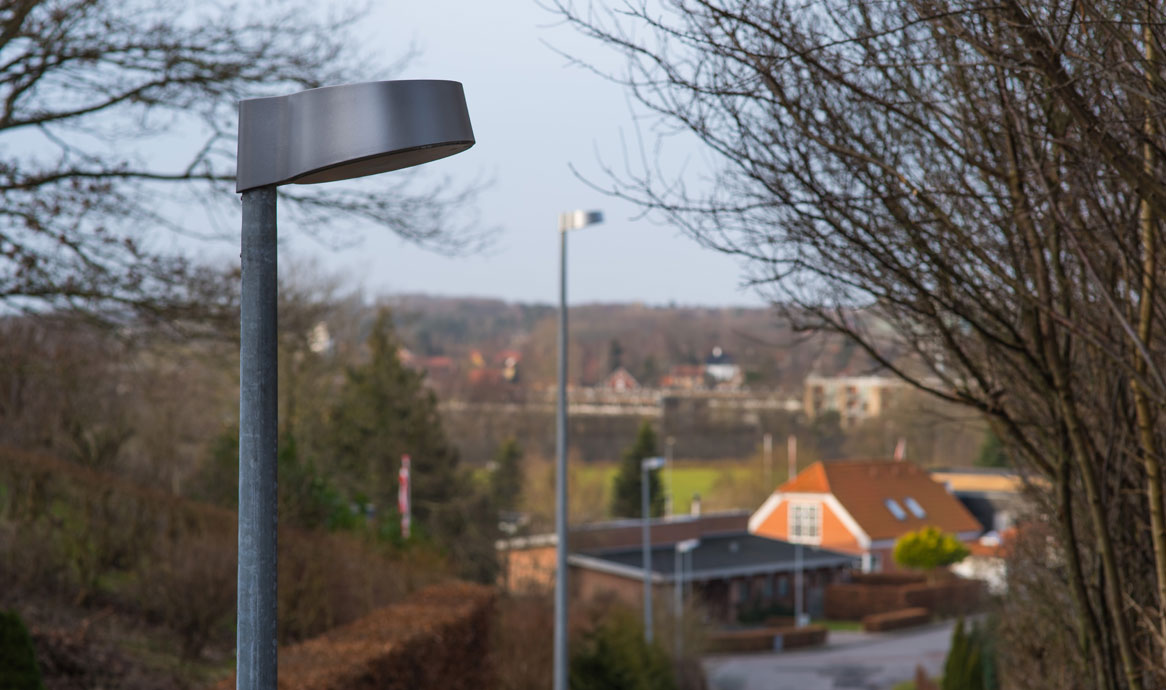

nyx330_randers_0739_1166

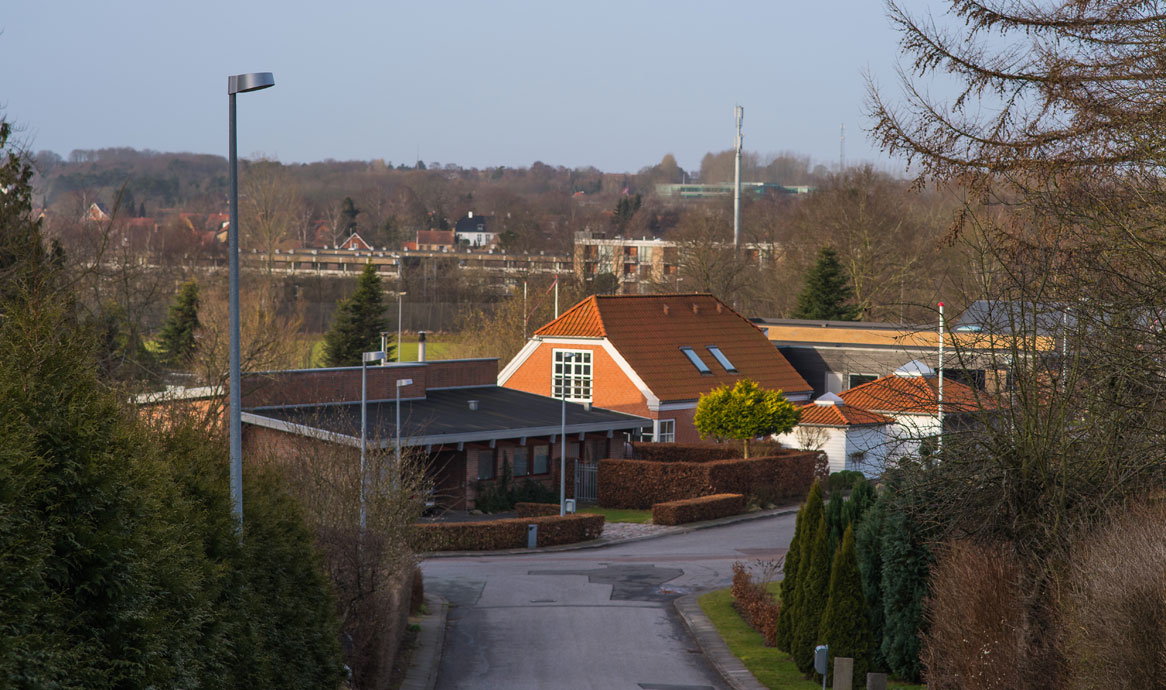

nyx330_randersview_1166

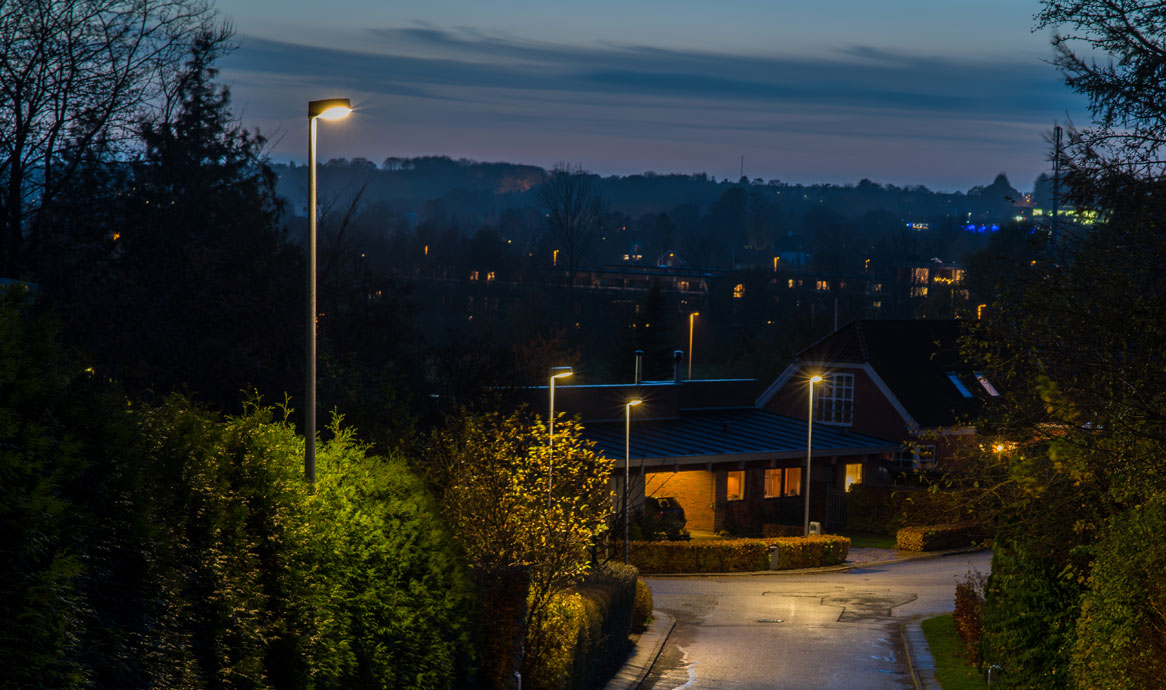

nyx330_randers_aften_1166

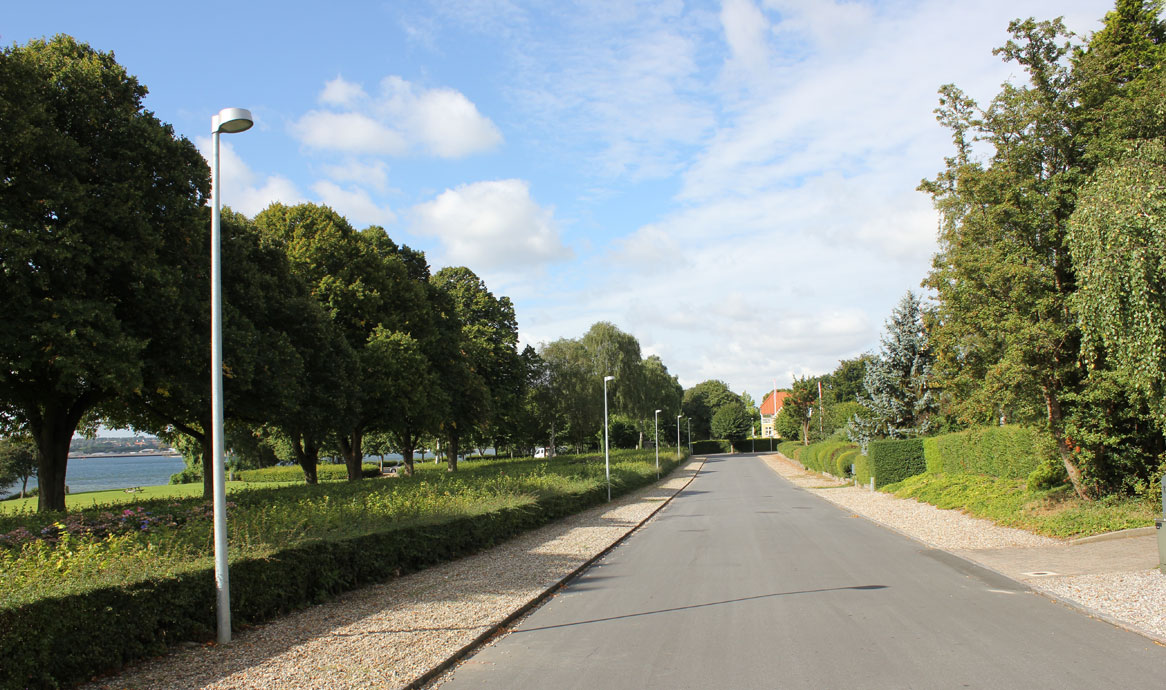

horsensnaesset_1166

DesignVilhelm Lauritzen Architekten

Die Nyx Geshichte fing 2004 an, wenn die Vilhelm Lauritzen Architekten den ersten Entwurf einer Wandleuchte in zwei Größen präsentierten. Das Design war nicht nur einfach, sondern auch charakteristisch und leicht erkennbar. Außerdem unterschied sich Nyx von den übrigen Leuchten der Zeit dadurch, daß das Gehäuse aus leichtem Aluminium gegossen wurde. Die Serie wurde schnell durch Aufsatz- und Pollerleuchten engänzt, und heute werden die Nyx Leuchten im privaten und öffentlichen Bau sowie in der Wegbeleuchtung angewendet.

Mehr über Vilhelm Lauritzen Architekten hier.
