NYX 330

Bitte wählen

Nyx 330 Wandleuchte ist für die Montage an Wand oder Sondermasten, z.B. Solarzellenmasten geeignet.

Spezifikationen

NYX 330 WAND

Bitte wählen

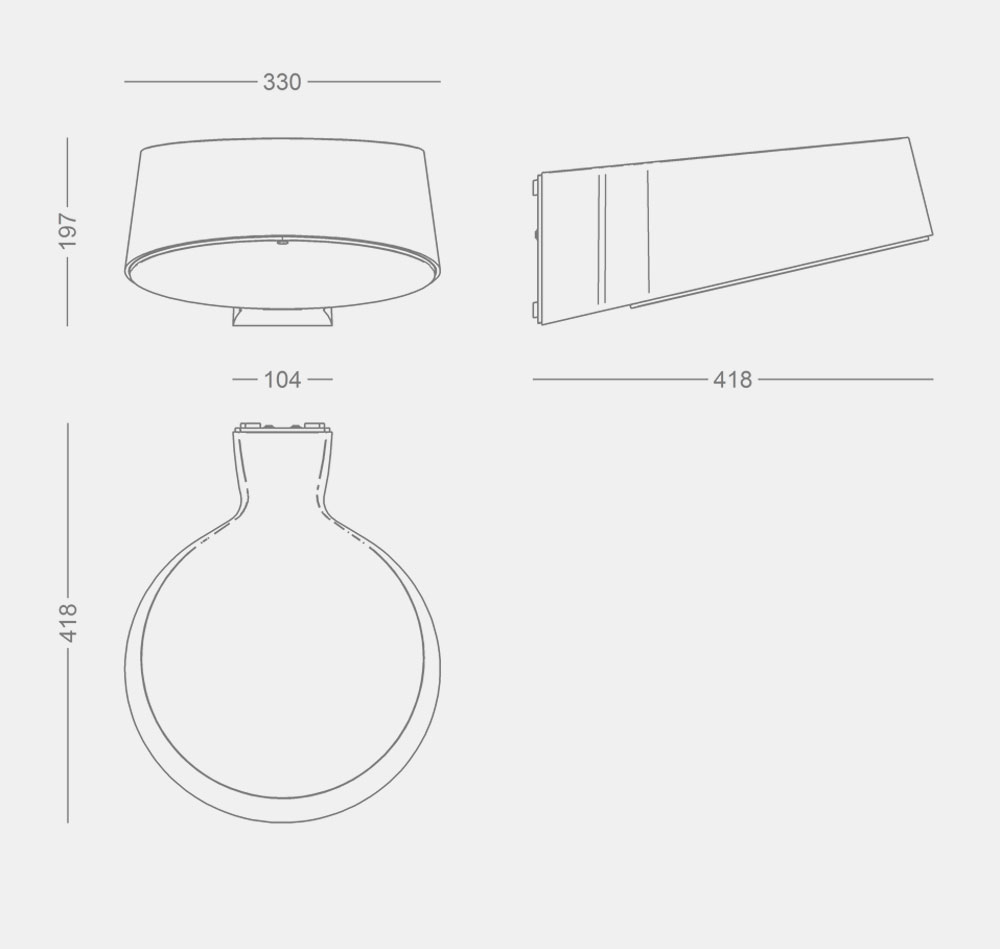

nyx-330-vaeg

Leuchtendaten

NYX 330 WAND
Material Aluminiumguß
Finish Raw anodisiert
Graphitgrau: YW355F, Akzo Nobel
Silbergrau: Y2370I, Akzo Nobel
Schwarz: RAL 9005, SN805G, Akzo Nobel
Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Cortenbraun: YX355F, Akzo Nobel
Abschirmung Polycarbonat, frosted oder opalisiert
Montage An Wand, zwei Stck. Kabeleintritt
Evtl. mit Beschlag für Kabelführung an Wand
Anschluß Verdrahtung 5 x 2,5 mm2
Schutzart/-klasse IP65, Klasse I oder II
Korrosionsklasse C4, Option für C5
Schlagfestigkeit IK10
Gewicht 8 kg

LED- und Treiberdaten

LED Typ Comfort, programmierbar
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Constant Lumen Output
Temperaturbereich -30 bis +35° C
Farbtemperatur 2700, 3000 oder 4000 K
Ra 70 oder 80
Farbgenauigkeit 5 Steps SDCM
Lichtstrom Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, Ra 80 2700K: 300-3000 lm
3000K: 300-3150 lm
4000K: 300-3350 lm
LED-lumen, Ra 70 bis 3850 lm
Wirkungsgrad 74%

Treiber Xitanium Full Xi FP 40 W 0,3-1,0 A, programmierbar
Einschaltstrom max 22 A (50% nach 290 µs)
Dimmung 5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Dimmungsmöglichkeiten DALI-2, LineSwitch
Überspannungsschutz L/N-GND: 10 kV
L-N: 6 kV
Betriebsdauer min 100.000 Stunden

Varianten und Zubehör

Bestell-Nr. NYX 330 WAND
6990- LED Comfort, programmierbar, max 42 W

Zubehör
1721- Wandbeschlag für schaubare Kabelführung, mit Farbe kombinieren

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe Farbtemperatur
01 = raw anodisiert 827 = 2700 K, 80 Ra
3 = schwarz RAL 9005 830 = 3000 K, 80 Ra
4 = graphitgrau 840 = 4000 K, 80 Ra
9 = silbergrau 730 = 3000 K, 70 Ra
17 = cortenbraun 740 = 4000 K, 70 Ra
66 = schwarz noir 900

Schirmtyp Dimmung
leer = Schirm frosted leer = programmierbar
O = Schirm opalisiert D = DALI-2 (4/5-adriges Kabel)
F = LineSwitch

Schutzklasse Korrosionsklasse
leer = Klasse I leer = C4
K = Klasse II C5 = C5 Schutz (die Farbkode mit C5 ergänzen)

Beispiel der Bestell-Nr.: 6990-9830K = Nyx 330 Comfort, programmierbar, silbergrau, 3000 K 80 Ra, Klasse II

Medien & Downloads

Produktinformation

Produktdaten, Nyx 330 WandPDF LED-Modul für Nyx 330 ComfortPDF LED-Modul für Nyx 330 FastFlexPDF Montageanleitung, LEDPDF Montageanleitung, übrige LampenPDF RoHS DeklarationPDF AnbauabmessungenPDF Beschlag für Kabelführung an WandPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Nyx 330 Wand, ComfortDOCX Nyx 330 Wand, ComfortPDF

3D

Nyx 330 WandleuchteRFA Nyx 330 WandleuchteGSM Nyx 330 WandleuchteLCF Nyx 330 Wandleuchte3DS Nyx 330 WandleuchteDWG

Fotos

Produktbild, Nyx 330 Wand, graphitgrauJPG Produktbild, Nyx 330 Wand, cortenbraunJPG Produktbild, Nyx 330 Wand, schwarz noir 900JPG Produktbild, Nyx 330 Wand, silbergrauJPG

Lichttechnische Daten

LED Comfort, 3000 K, 70 RaLDT LED Comfort, 3000 K, 70 RaPDF LED Comfort, 4000 K, 70 RaLDT LED Comfort, 4000 K, 70 RaPDF LED Comfort, 2700 K, 80 RaLDT LED Comfort, 2700 K, 80 RaPDF LED Comfort, 3000 K, 80 RaLDT LED Comfort, 3000 K, 80 RaPDF LED Comfort, 4000 K, 80 RaLDT LED Comfort, 4000 K, 80 RaPDF LED Comfort, 3000 K, 70 Ra, Schirm opalisiertLDT LED Comfort, 3000 K, 70 Ra, Schirm opalisiertPDF LED Comfort, 4000 K, 70 Ra, Schirm opalisiertLDT LED Comfort, 4000 K, 70 Ra, Schirm opalisiertPDF LED Comfort, 2700 K, 80 Ra, Schirm opalisiertLDT LED Comfort, 2700 K, 80 Ra, Schirm opalisiertPDF LED Comfort, 3000 K, 80 Ra, Schirm opalisiertLDT LED Comfort, 3000 K, 80 Ra, Schirm opalisiertPDF LED Comfort, 4000 K, 80 Ra, Schirm opalisiertLDT LED Comfort, 4000 K, 80 Ra, Schirm opalisiertPDF

Alle ldt-File

LDT.zipZIP
nyx330vaeg_close_1166

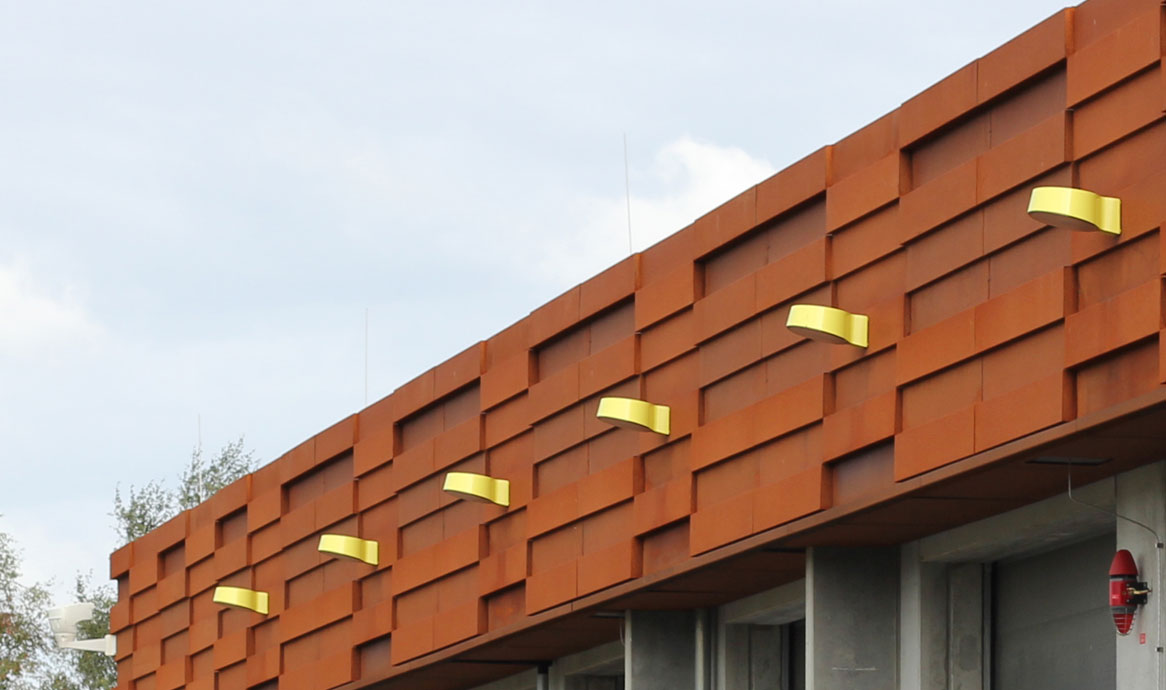

Nyx Leuchten in Sonderfarbe erhellen die Egtved Gaskompressorstation

Umbraco.Cms.Core.Models.Link Mehr Photos hier
nyx330_randersstadion_1166

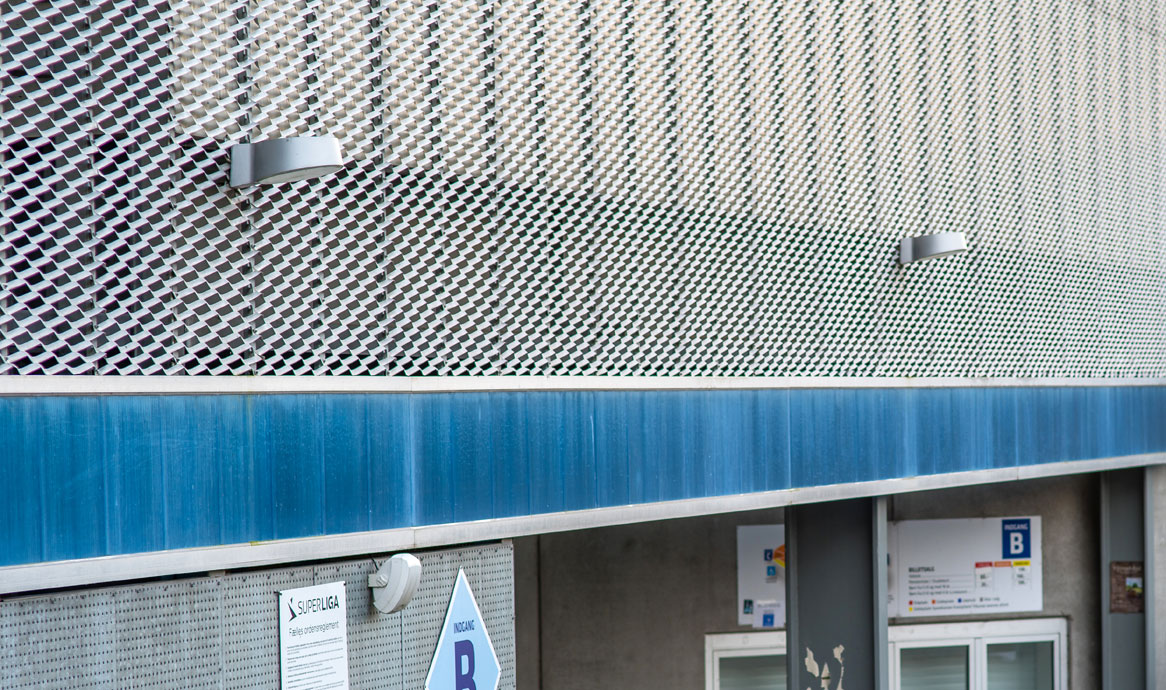

Nyx 330 Wandlauchten ergänzen die Mastleuchten in der Umgebung von Randers Stadion.

Umbraco.Cms.Core.Models.Link Mehr Nyx in Randers
nyx330vaeg_teaser_1166

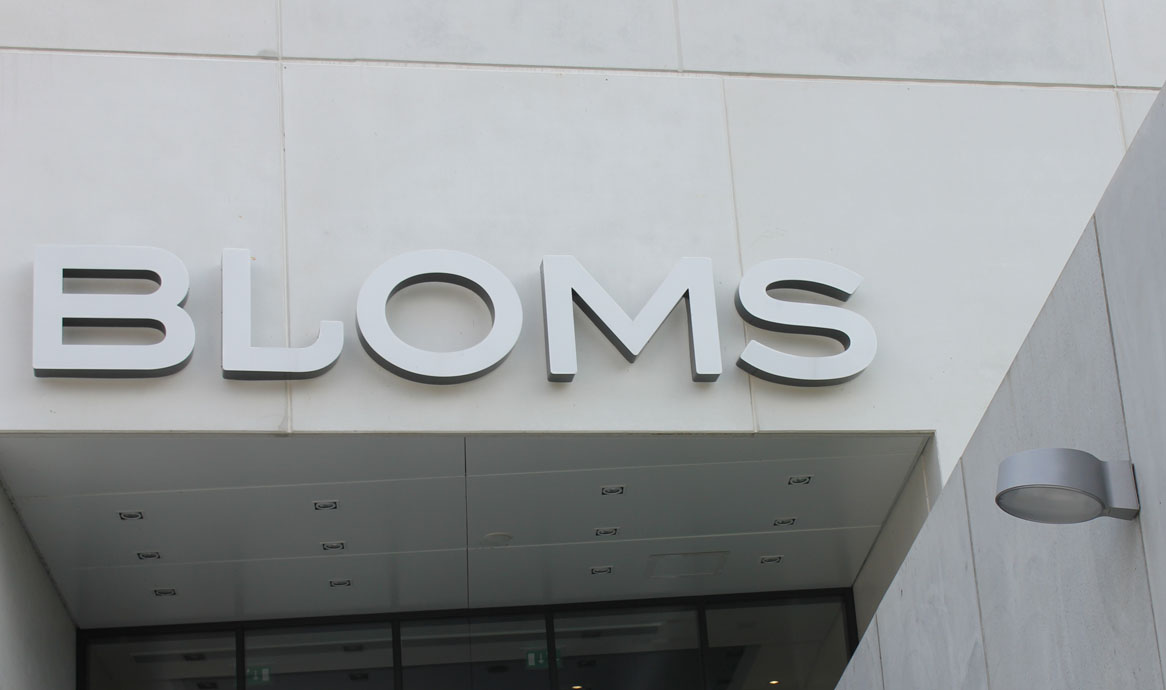

Nyx 330 Wand ist für Großgebäuden sehr geignet. Hier Kaufhaus Bloms in Skanderborg.

nyx330_bispebjerg_1166

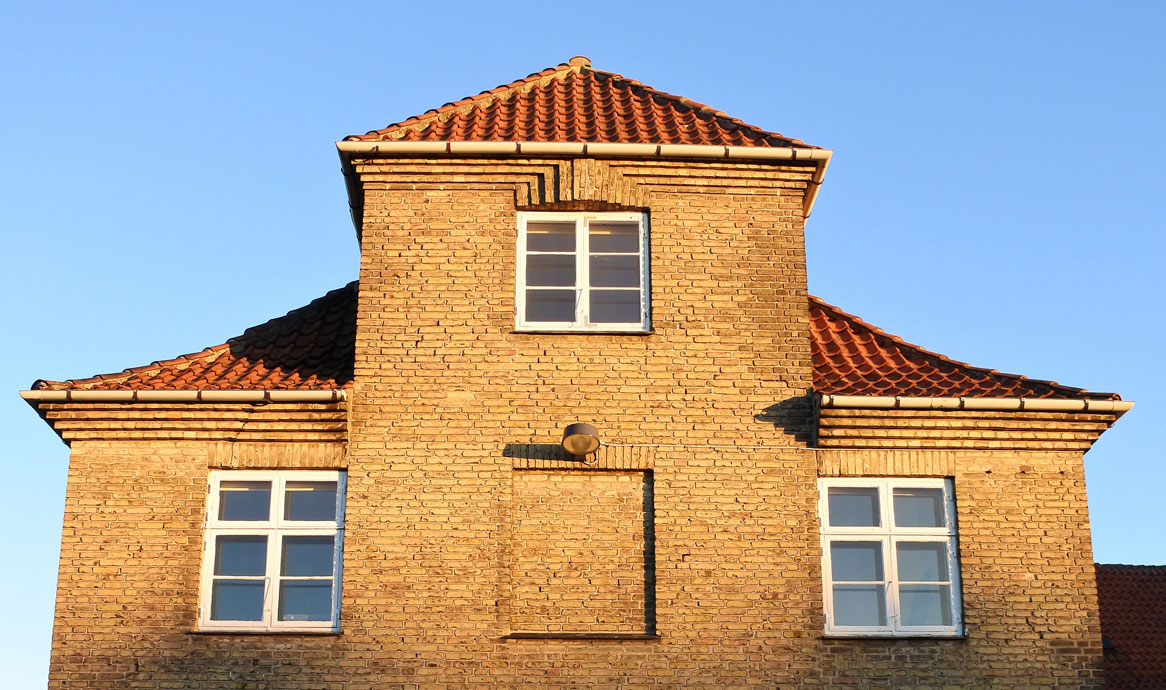

Die Nyx Leuchten sind in Kopenhagen viel benutzt, hier Nyx 330 Wand, Bispebjerg.

nyx330_loekken_1166

Nyx 330 Wand an Solarzellenmast, Løkken.

aab_hou_3097_1166

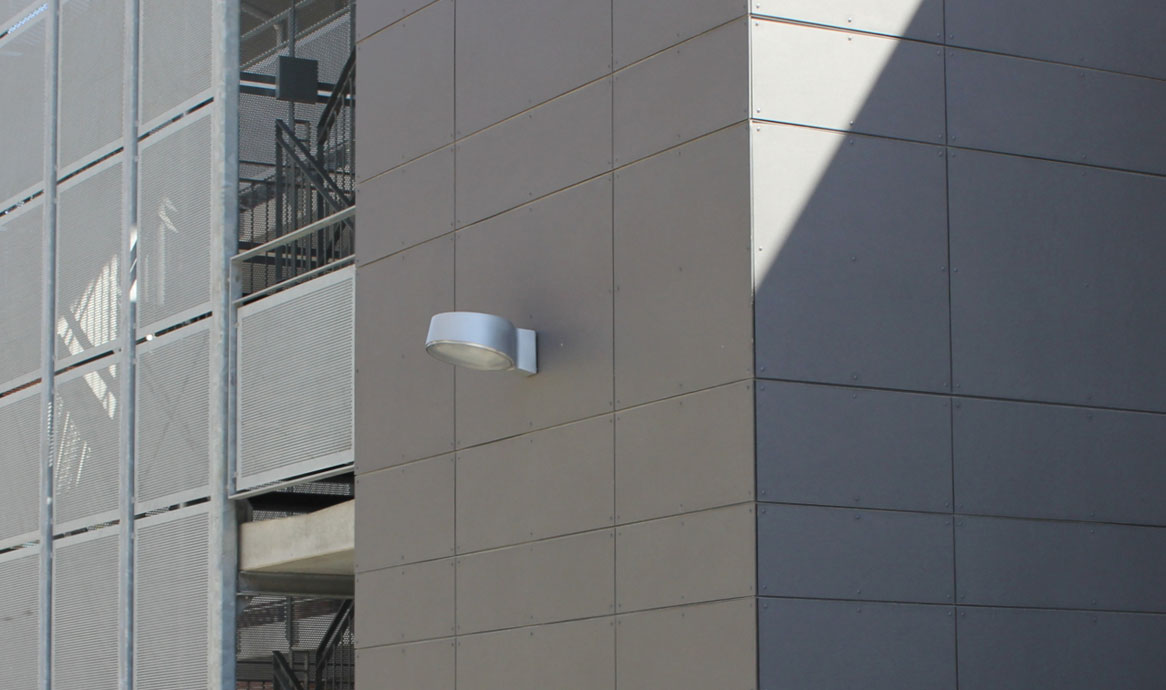

AAB Hou - Wohnvereinigung mit Nyx 330, silbergrau, und Square 250, feuerverzinkt.

DesignVilhelm Lauritzen Architekten

Die Nyx Geshichte fing 2004 an, wenn die Vilhelm Lauritzen Architekten den ersten Entwurf einer Wandleuchte in zwei Größen präsentierten. Das Design war nicht nur einfach, sondern auch charakteristisch und leicht erkennbar. Außerdem unterschied sich Nyx von den übrigen Leuchten der Zeit dadurch, daß das Gehäuse aus leichtem Aluminium gegossen wurde. Die Serie wurde schnell durch Aufsatz- und Pollerleuchten engänzt, und heute werden die Nyx Leuchten im privaten und öffentlichen Bau sowie in der Wegbeleuchtung angewendet.
