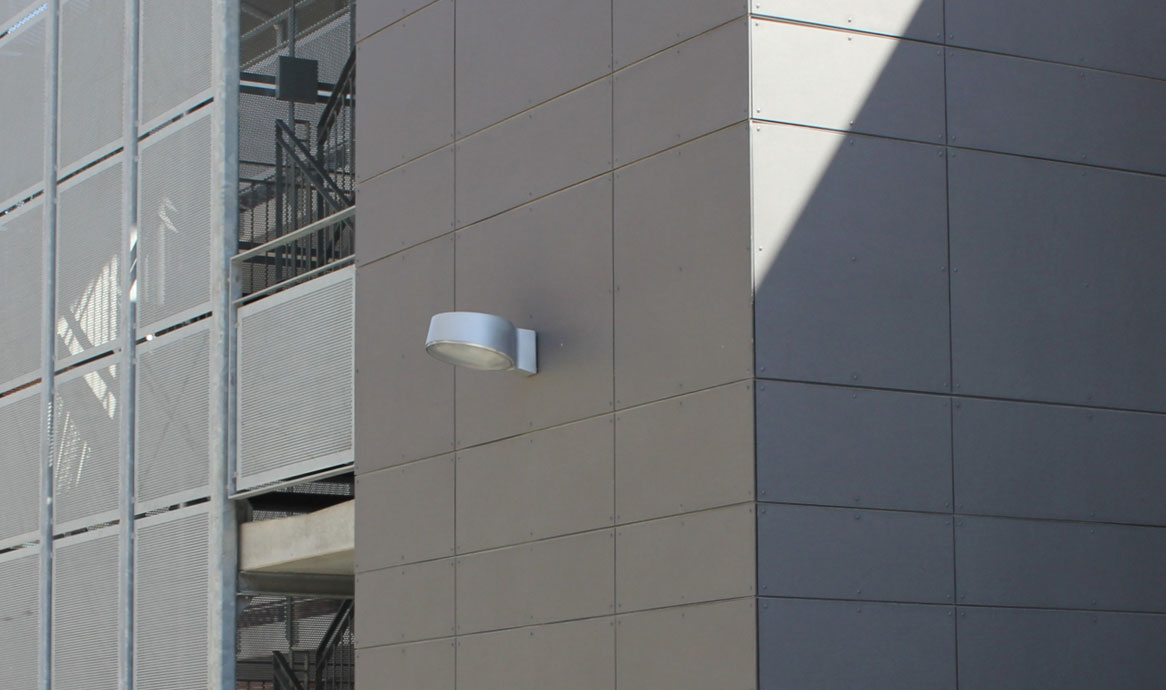

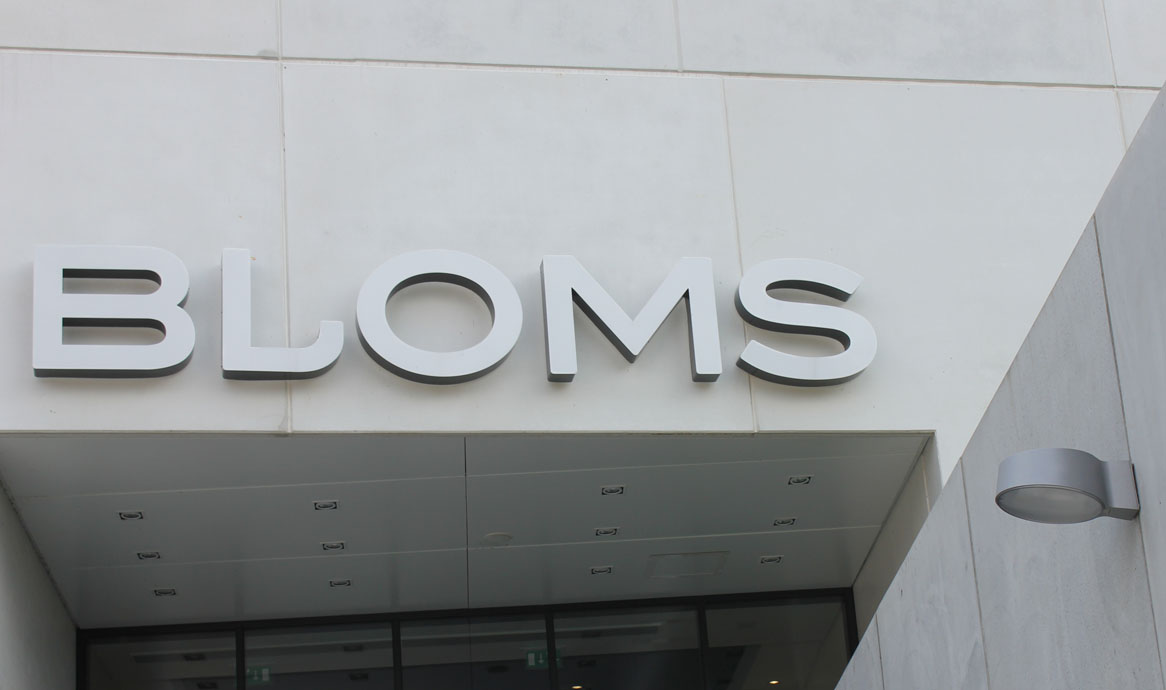

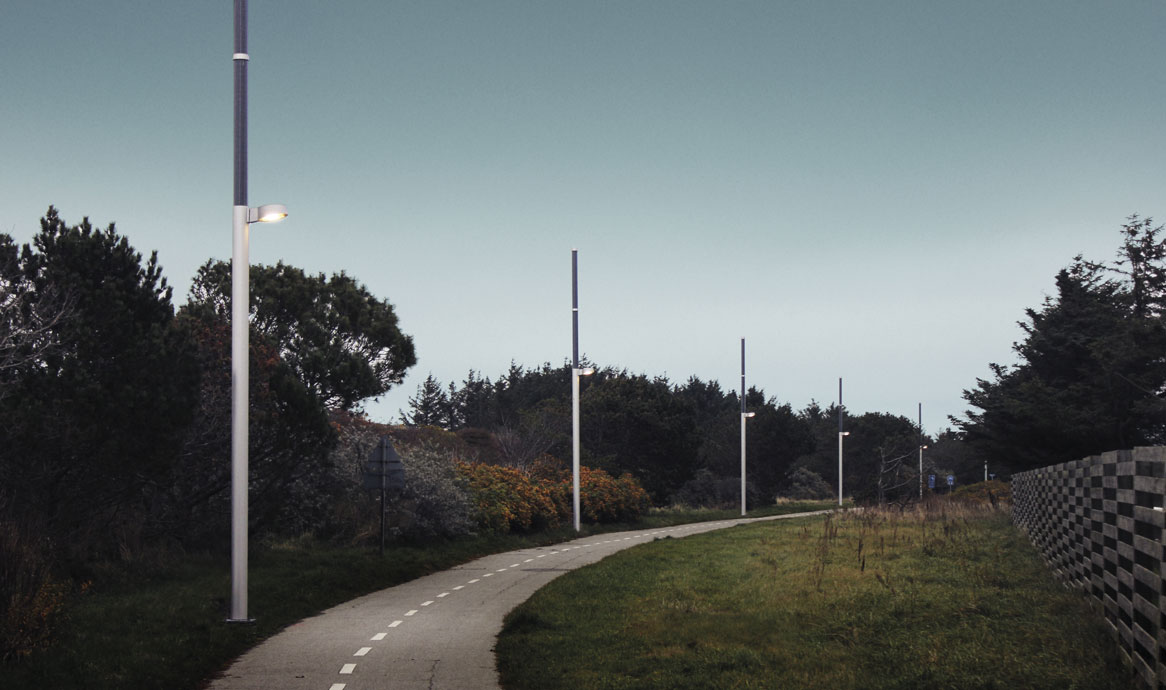

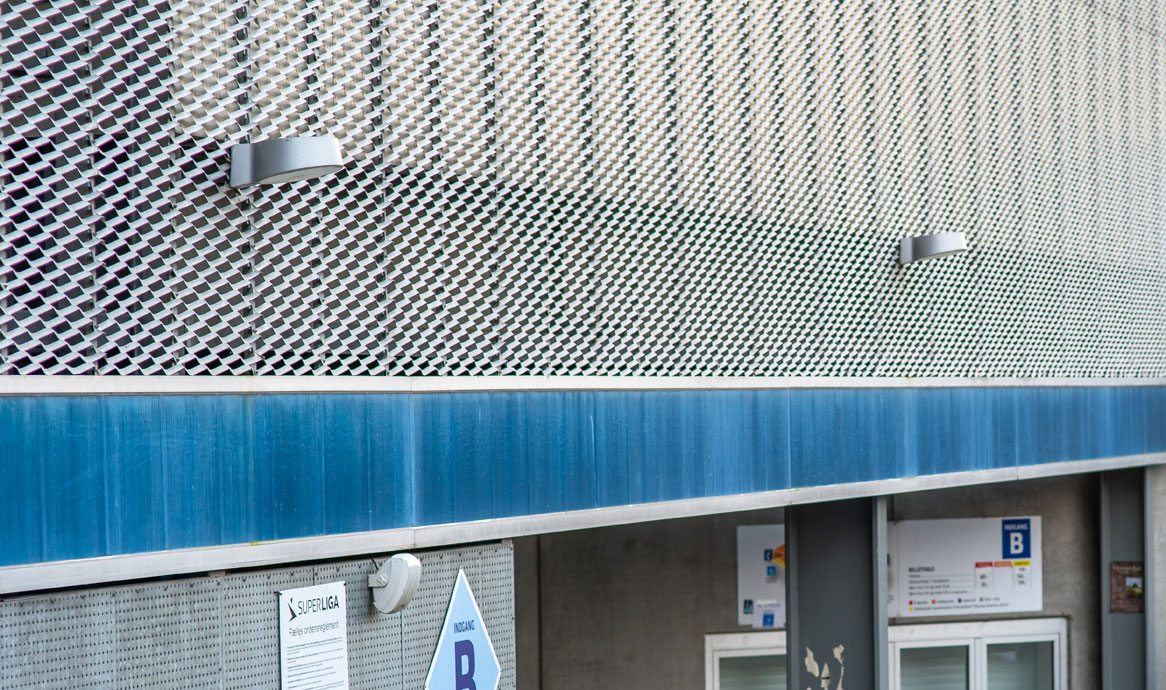

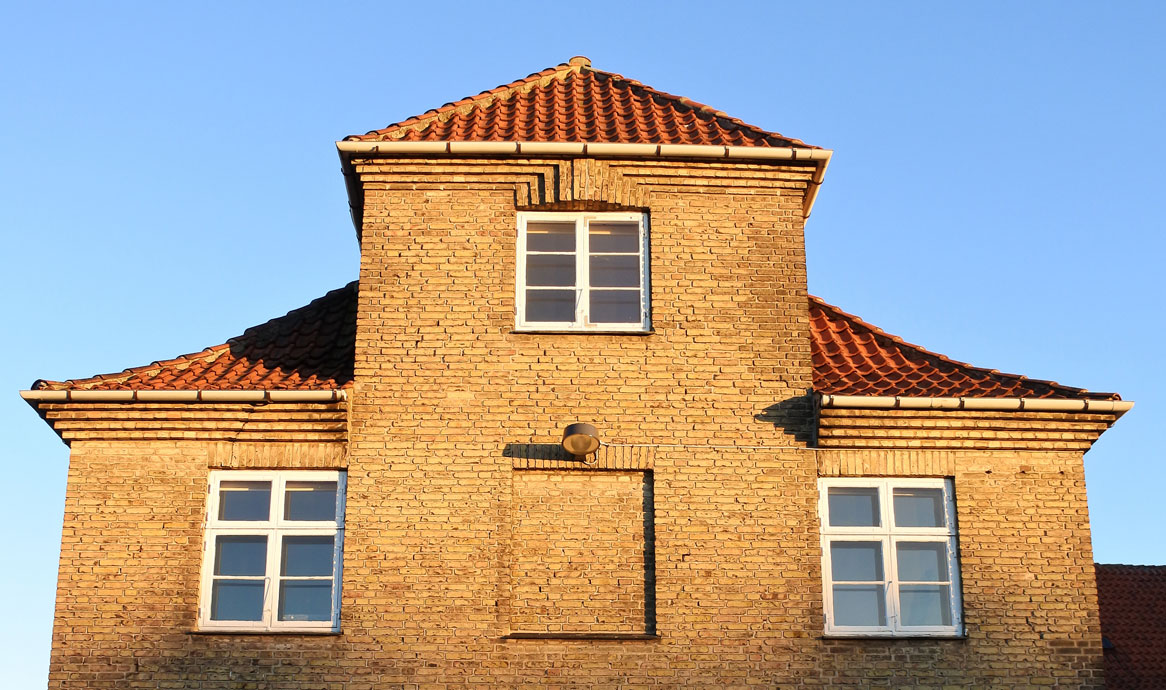

Nyx 330 Wandleuchte ist für die Montage an Wand oder Sondermasten, z.B. Solarzellenmasten geeignet.

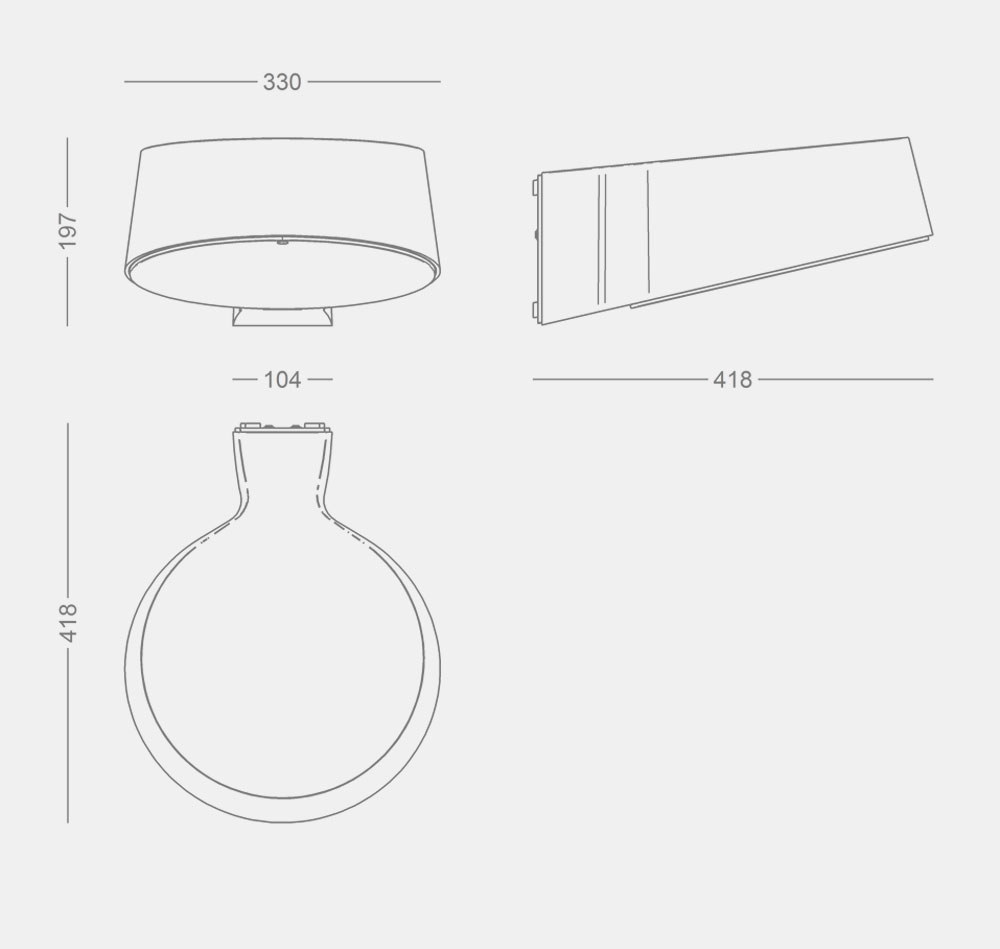

| NYX 330 WAND | |
|---|---|
| Material | Aluminiumguß |
| Finish | Raw anodisiert |
| Graphitgrau: YW355F, Akzo Nobel | |
| Silbergrau: Y2370I, Akzo Nobel | |
| Schwarz: RAL 9005, SN805G, Akzo Nobel | |
| Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel | |
| Cortenbraun: YX355F, Akzo Nobel | |
| Abschirmung | Polycarbonat, frosted oder opalisiert |
| Montage | An Wand, zwei Stck. Kabeleintritt |
| Evtl. mit Beschlag für Kabelführung an Wand | |
| Anschluß | Verdrahtung 5 x 2,5 mm2 |
| Schutzart/-klasse | IP65, Klasse I oder II |
| Korrosionsklasse | C4, Option für C5 |
| Schlagfestigkeit | IK10 |
| Gewicht | 8 kg |
| LED Typ | Comfort, programmierbar |
|---|---|
| Betriebsdauer | min 100.000 Stunden bei ta max 25° C, L90B10 |
| Constant Lumen Output | |
| Temperaturbereich | -30 bis +35° C |
| Farbtemperatur | 2700, 3000 oder 4000 K |
| Farbwiedergabe | Ra 70 oder 80 |
| Farbgenauigkeit | 5 Steps SDCM |
| Lichtstrom | Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen. |
| LED-lumen, Ra 80 | 2700K: 300-3000 lm |
| 3000K: 300-3150 lm | |
| 4000K: 300-3350 lm | |
| LED-lumen, Ra 70 | bis 3850 lm |
| Wirkungsgrad | 74% |
| Treiber | Xitanium Full Xi FP 40 W 0,3-1,0 A, programmierbar |
|---|---|
| Einschaltstrom | max 22 A (50% nach 290 µs) |
| Dimmung | 5 Stufen innerhalb des jeweiligen Lumenpakets |
| Übrige Dimmungsmöglichkeiten | DALI-2, LineSwitch |
| Überspannungsschutz | L/N-GND: 8 kV |
| L-N: 6 kV | |
| Betriebsdauer | min 100.000 Stunden |
| Bestell-Nr. | NYX 330 WAND |
|---|---|
| 6990- | LED Comfort, programmierbar, max 42 W |
| Zubehör | |
|---|---|
| 1721- | Wandbeschlag für schaubare Kabelführung, mit Farbkode ergänzen |
Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.
| Farbe | Farbtemperatur |
|---|---|
| 01 = raw anodisiert | 827 = 2700 K, 80 Ra |
| 3 = schwarz RAL 9005 | 830 = 3000 K, 80 Ra |
| 4 = graphitgrau | 840 = 4000 K, 80 Ra |
| 9 = silbergrau | 730 = 3000 K, 70 Ra |
| 17 = cortenbraun | 740 = 4000 K, 70 Ra |
| 66 = schwarz noir 900 |
| Schirmtyp | Dimmung |
|---|---|
| leer = Schirm frosted | leer = programmierbar |
| O = Schirm opalisiert | D = DALI-2 (4/5-adriges Kabel) |
| F = LineSwitch |
| Schutzklasse | Korrosionsklasse |
|---|---|
| leer = Klasse I | leer = C4 |
| K = Klasse II | C5 = C5 Schutz (die Farbkode mit C5 ergänzen) |
Beispiel der Bestell-Nr.: 6990-9830K = Nyx 330 Comfort, programmierbar, silbergrau, 3000 K 80 Ra, Klasse II
Die Nyx Geshichte fing im Jahre 2004 an, wenn die Vilhelm Lauritzen Architekten den ersten Entwurf einer Wandleuchte in zwei Größen präsentierten. Das Design war nicht nur einfach, sondern auch charakteristisch und leicht erkennbar. Außerdem unterschied sich Nyx von den übrigen Leuchten der Zeit dadurch, daß das Gehäuse aus leichtem Aluminium gegossen wurde. Die Serie wurde schnell durch Aufsatz- und Pollerleuchten engänzt, und heute werden die Nyx Leuchten im privaten und öffentlichen Bau sowie in der Wegbeleuchtung angewendet.
