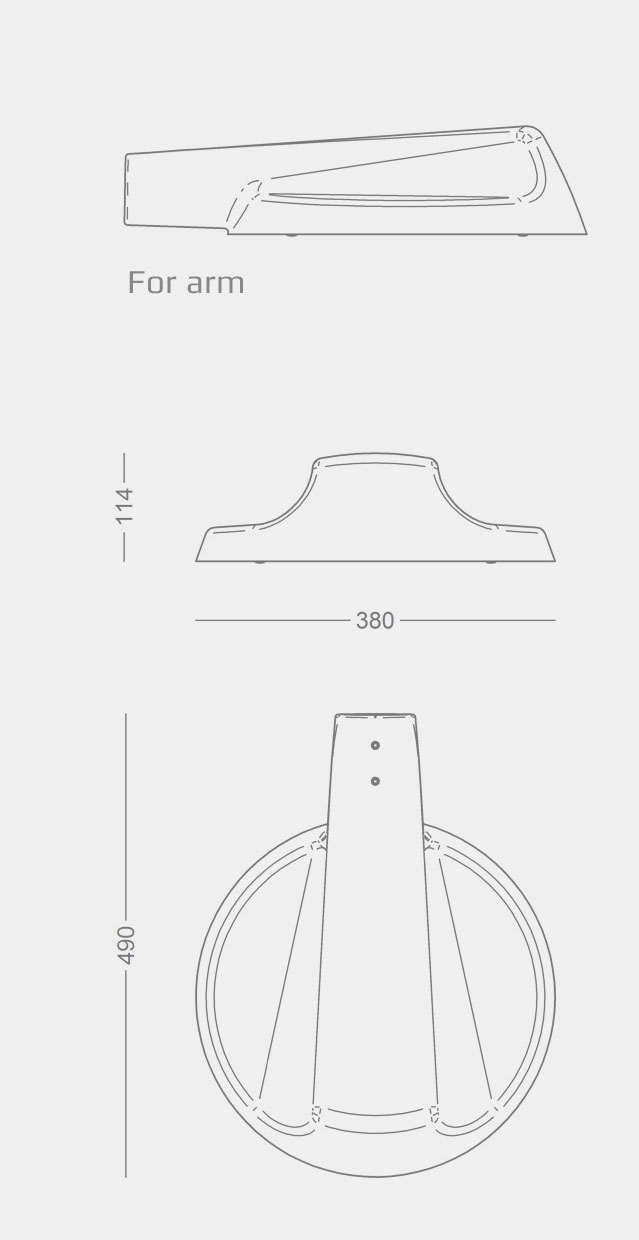

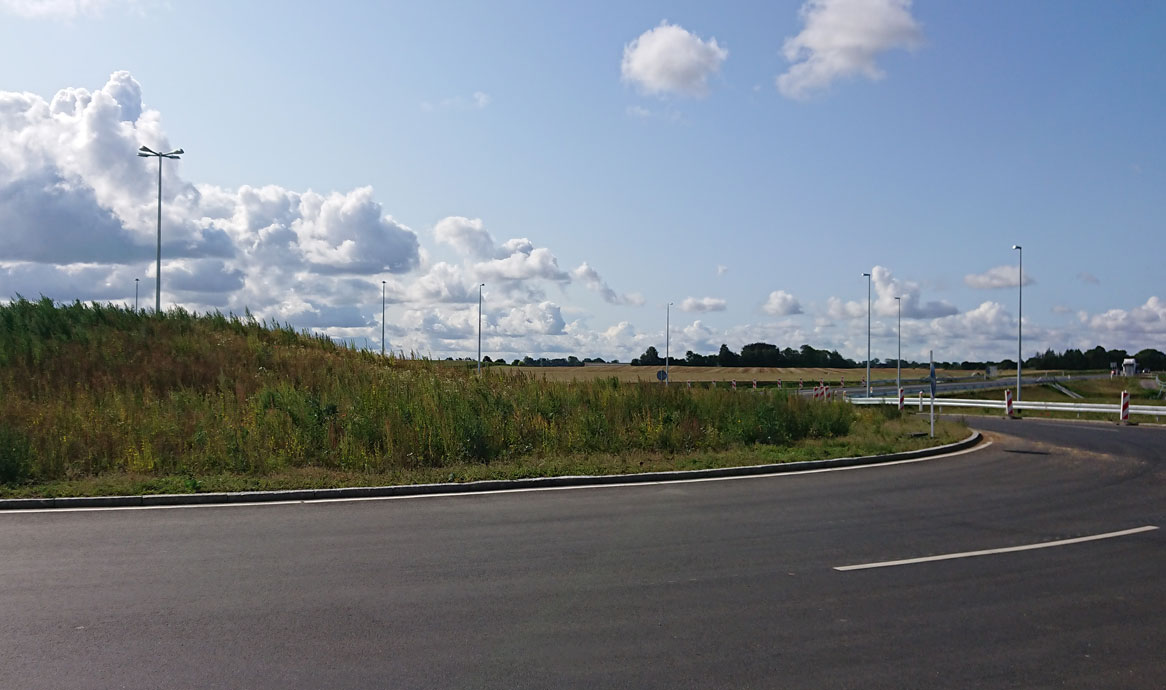

Zwei Variante der Peak 380 sind vorhanden: für Ausleger oder als Aufsatzleuchte. Dieselbe starke und charakteristische Form - mit optimierten und vereinfachten Designs für Mast bzw. Ausleger.
Die Peak Leuchten werden mit LED mit großer Linsenauswahl bestückt.
| PEAK 380 | |
|---|---|
| Material | Aluminiumguß |
| Finish | Raw anodisiert |
| Graphitgrau: YW355F, Akzo Nobel | |
| Silbergrau: Y2370I, Akzo Nobel | |
| Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel | |
| Abschirmung | 3 mm Hartglas |
| Montage | Ausleger, Ø 42, 48 oder 60 mm, Einstecktiefe 92 mm |
| Anschluß | Im Mast |
| Focus liefert und montiert 10,5 m Kabel, 2 x 1 mm2 | |
| Schutzart/-klasse | IP66, Klasse II |
| Schlagfestigkeit | IK09 |
| Korrosionsklasse | C4, Option für C5 |
| Gewicht | 6-7 kg |
| Windfläche | 0,05 m2 (lateral) |
| LED mit Linsen | FF-DA T3 für Orts- und Wohnwege, P-, HS- und C-Klassen, 1, 2 oder 3 Module |
|---|---|
| Betriebsdauer | min 100.000 Stunden bei ta max 25° C, L90B10 |
| Constant Lumen Output | |
| Temperaturbereich | -30 bis +35° C |
| Farbtemperatur | 2700, 3000 oder 4000 Kelvin |
| Farbwiedergabe | min 70, Option für 80 Ra* |
| * Verlängerte Lieferzeit bei 80 Ra | |
| Farbgenauigkeit | 5 Steps SDCM |
| Lichtstrom | Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen. |
| LED-lumen, 1xFF, 70 Ra | 3000K: 450-4500 lm |
| 4000K: 475-4850 lm | |
| LED-lumen, 1xFF, 80 Ra | 2700K: 375-3800 lm |
| 3000K: 400-4000 lm | |
| 4000K: 420-4250 lm | |
| LED-lumen, 2xFF, 70 Ra | 3000K: 875-9000 lm |
| 4000K: 950-9700 lm | |
| LED-lumen, 2xFF, 80 Ra | 2700K: 725-7600 lm |
| 3000K: 775-8000 lm | |
| 4000K: 825-8500 lm | |
| LED-lumen, 3xFF, 70 Ra | 3000K: 1310-13500 lm |
| 4000K: 1420-14600 lm | |
| LED-lumen, 3xFF, 80 Ra | 2700K: 1100-11400 lm |
| 3000K: 1175-12000 lm | |
| 4000K: 1250-12700 lm | |
| Wirkungsgrad | 93% |
| Lichtstärkeklasse, 13201-2 2015 | G*3 |
| Blendindexklasse | D6 |
| Treiber 1xFF | Xitanium Full Xi FP 40 W 0,2-0,7 A, programmierbar |
|---|---|
| Einschaltstrom | max 22 A (50% nach 290 µs) |
| Treiber 2xFF | Xitanium Full Xi FP 75 W 0,2-0,7 A, programmierbar |
|---|---|
| Einschaltstrom | max 46 A (50% nach 250 µs) |
| Treiber 3xFF | Xitanium Full Xi FP 110 W 0,2-0,7 A, programmierbar |
|---|---|
| Einschaltstrom | max 47 A (50% nach 250 µs) |
| Nennspannung, AC | 220-240 Vac |
| Betriebsspannung, AC | 80-264 Vac |
| Nennspannung, DC | 186-250 Vdc |
| Betriebsspannung, DC | 168-275 Vdc |
| Nennfrequenz | 50-60 Hz |
| Betriebsfrequenz | 45-66 Hz |
| Max Vorsicherung | 16 A |
| Überspannungsschutz | L/N-GND: 10 kV, (D4i 40 W Treiber: 8 kV) |
| L-N: 6 kV | |
| Betriebsdauer | min 100.000 Stunden |
| Dimmung | 5 Stufen innerhalb des jeweiligen Lumenpakets |
| Übrige Regelung | DALI-2, LineSwitch oder |
| via Zhaga Book 18 Sockel, D4i |
| Bestell-Nr. | Peak 380 |
|---|---|
| 8950- | 1 x FF-DA T3, programmierbar, max 40 W |
| 8951- | 2 x FF-DA T3, programmierbar, max 75 W |
| 8952- | 3 x FF-DA T3, programmierbar, max 114 W |
Schlüssel zu Farbe, Farbtemperatur usw. in der Tabelle unten.
| Farbe | Farbtemperatur |
|---|---|
| 01 = raw anodisiert | 730 = 3000 K, 70 Ra |
| 4 = graphitgrau | 740 = 4000 K, 70 Ra |
| 9 = silbergrau | 827* = 2700 K, 80 Ra |
| 66 = noir 900 | 830* = 3000 K, 80 Ra |
| 840* = 4000 K, 80 Ra | |
| * Verlängerte Lieferzeit |
| Montage | Dimmung/Regelung |
|---|---|
| T = Aufsatz | leer = programmierbar |
| U = Ausleger | D = DALI-2 (4/5-adriges Kabel) |
| G = Gehäusebohrung | F = LineSwitch |
| G76 = Ø76 Bohrung | R = Zhaga Book 18 Sockel, nach oben |
| RC = Zhaga Book 18 Sockel, City Touch / Interact City | |
| S = Zhaga Book 18 Sockel, nach unten |
| Schutzklasse | Korrosionsschutz |
|---|---|
| leer = Klasse II | leer = C4 |
| J = Klasse I | C5 = C5 Schutz (die Farbkode mit C5 ergänzen) |
Beispiel der Bestell-Nr.: 8951-9730U = Peak 380 2xFF-DA T3, silbergrau, 3000 K, 70 Ra, Ausleger, Klasse II
Peak besteht aus zwei Hauptformen: einer zirkulären Scheibe und einem rektangulären Oberteil. Aus dieser Struktur ergibt sich robust Funktionalität und Dichte sowie optimale LED Kühlung. Um Form und Funktion zu integrieren sind die beiden Hauptformen durch elegante Linien zusammengefügt. Durch die zirkuläre, erhellte Scheibe wird der Peak Leuchte ein diskreter und klassischer Ausdruck beigemessen, und der von Scheibe zu Oberteil gerundete Übergang ist neu gedacht und fügt einen moderne Touch hinzu.
Die intuitive Einfachheit im Ausdruck und Aufbau setzt sich in die künftige Handhabung, Montage und den Betrieb der Leuchte fort. So haben AART Designers z.B. zwei Variante entworfen, für die Montage auf Mast bzw. Ausleger. Dieselbe starke und charakteristische Form - mit optimierten und vereinfachten, den Marktstandarden angepassten Designs für Mast bzw. Ausleger.
