PELÉE DOWNLIGHT

Die Pelée Familie besteht aus Ein- und Anbauleuchten, Downlights sowie Pendel- und Linearleuchten. Aufgrund der verschiedenen Varianten sind die Leuchten in allen Bauvorhaben multifunktionell anwendbar.

Die konische Abstufung kennzeichnet alle Pelée Leuchten und trägt zur angenehmen und blendfreien Streuung des Lichts bei.

Spezifikationen

Specifikationer

Leuchtendaten

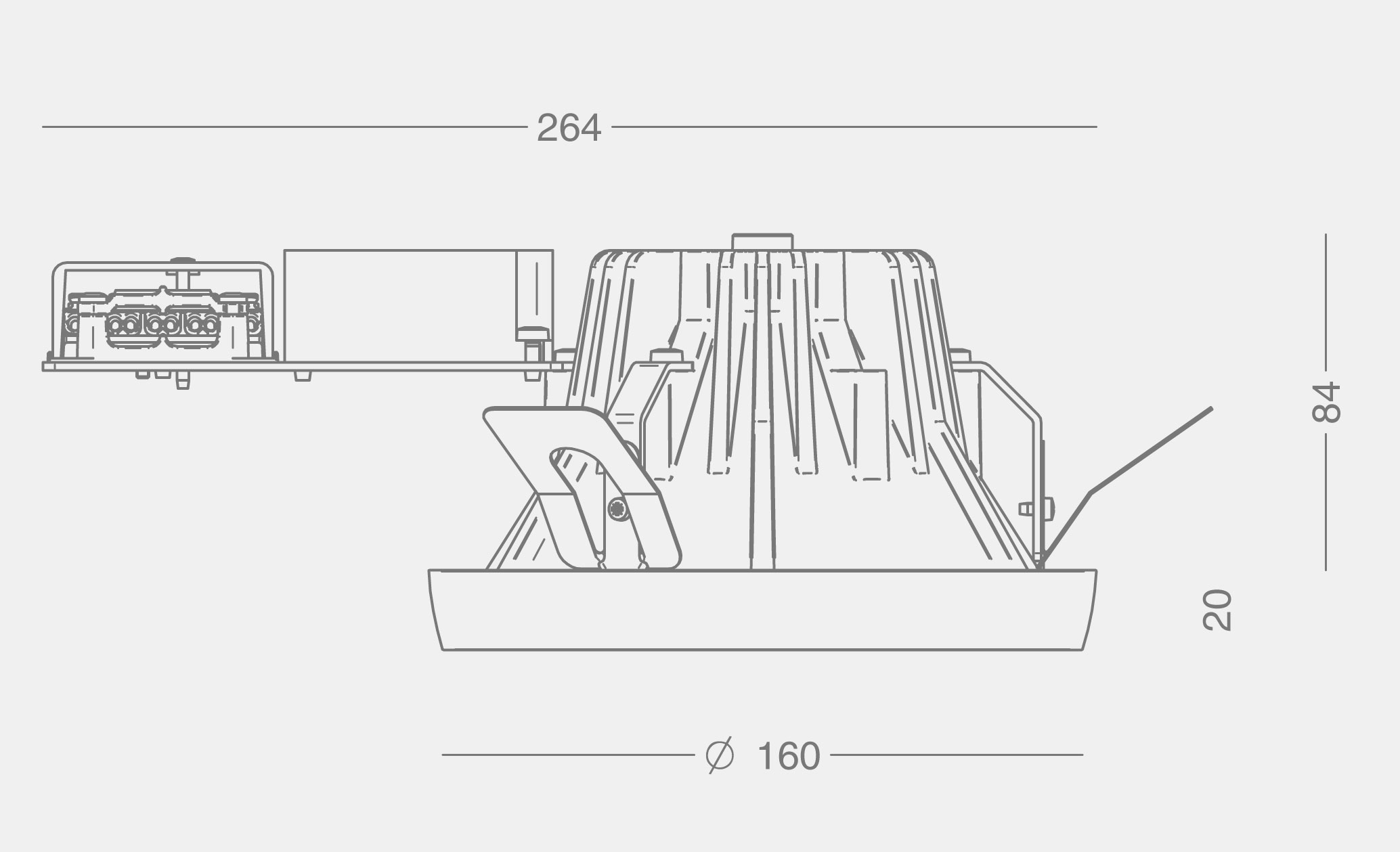

PELÉE DOWNLIGHT
Material	Aluminiumguß
Finish	Weiß: RAL 9010 Textura, SA310G, Akzo Nobel
	Alu-grau: RAL 9006 Textura, SP9965 CWS
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
Montage	Zum Einbau, evtl. mit Montageplatte
	Die 25 W Variante nicht zudecken!
Deckenausschnitt	Ø149-154 mm in 6-15 mm Platte
	Ø155-158 mm in 15-35 mm Platte
Abstandsvorschriften	Waagerecht: min 45 mm
Einbautiefe	min 90 mm von unterer Deckenkante
Anschluß	Max zwei Kabel, 5 x 1,5 mm2
	Verdrahtung in 5-polige Klemme, 2 x 2,5 mm2
Schutzart und -klasse	IP20, Klasse I
Gewicht	0,85 kg

LED- und Treiberdaten

LED Typ	Bridgelux V8
Gesamtverbrauch	8, 11 oder 16 W
Betriebsdauer	min 100.000 Stunden bei ta max 25°C, L80B10
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM
Wirkungsgrad	82%

Treiber	Helvar LED Treiber, 500-700 mA
	Dimmbar gegen Aufpreis
Betriebsdauer	min 100.000 Stunden

Varianten und Zubehör

Bestell-Nr.	Pelée Downlight
2830-	8 W, 500 mA, V8
2831-	11 W, 700 mA, V8
2829-	16 W, 500 mA, V8

Zubehör
2830-016	Montageplatte für weiche Decken

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle

Farbkode	Farbtemperatur
1 = weiß	927 = 2700 K, 90 Ra
9 = alu-grau	930 = 3000 K, 90 Ra
17 = cortenbraun	940 = 4000 K, 90 Ra
66 = noir 900

Dimmung
leer = ohne Dimmung
V = 1-10 V
D = DALI

Beispiel: 2830-9927V = Pelée Downlight, 8 W, alu-grau, 2700 K, dimmbar 1-10 V

Medien & Downloads

Produktinformation

Produktdaten, Pelée DownlightPDF MontageanleitungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Pelée DownlightDOCX Pelée DownlightPDF

3D filer

Pelée Downlight 3D für RevitRFA Pelée Downlight, Revit objects descriptionTXT Pelée Downlight 3D für ArchicadGSM Pelée Downlight 3D für AutoCadDWG Pelée Downlight 2D für AutoCadDWG Pelée Downlight 3D Studio3DS Pelée Downlight 3DFBX Pelée Downlight 3DSTL Pelée Downlight 3DIFC Pelée Downlight 3D für SketchupSKP

Fotos

Produktbild, Pelée DownlightJPG

Lichttechnische Daten

Pelée Downlight, 8 W, 2700 KLDT Pelée Downlight, 8 W, 2700 KPDF Pelée Downlight, 8 W, 3000 KLDT Pelée Downlight, 8 W, 3000 KPDF Pelée Downlight, 8 W, 4000 KLDT Pelée Downlight, 8 W, 4000 KPDF Pelée Downlight, 11 W, 2700 KLDT Pelée Downlight, 11 W, 2700 KPDF Pelée Downlight, 11 W, 3000 KLDT Pelée Downlight, 11 W, 3000 KPDF Pelée Downlight, 11 W, 4000 KLDT Pelée Downlight, 11 W, 4000 KPDF Pelée Downlight, 16 W, 2700 KLDT Pelée Downlight, 16 W, 2700 KPDF Pelée Downlight, 16 W, 3000 KLDT Pelée Downlight, 16 W, 3000 KPDF Pelée Downlight, 16 W, 4000 KLDT Pelée Downlight, 16 W, 4000 KPDF

Alle ldt-File

LDT.zipZIP

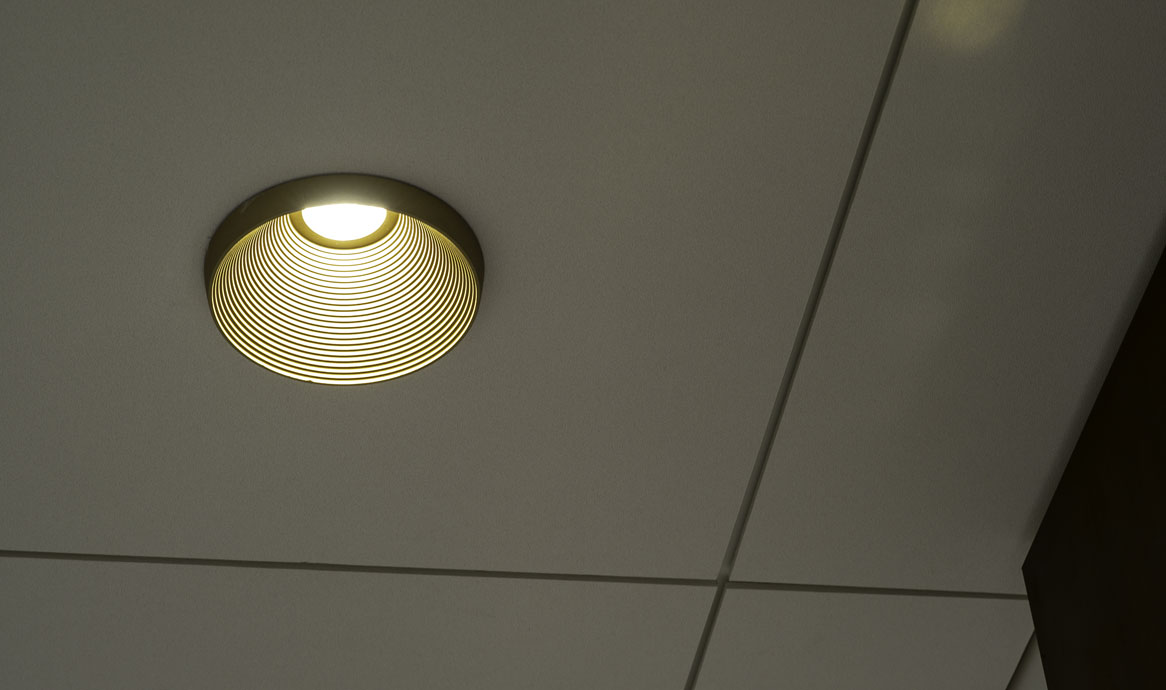

Pelée Downlight, Schloß Augustenborg. Fittings, Leuchten uam. in Sonderfarbe: messing.

DesignCubo Architekten

Die Inspiration der Pelée Leuchte entstand aus den schüsselförmigen Kratern des Mont Pelée, gelegen auf der Insel Martinique, wo vulkanische Asche und Lava sich stufenweise gelagert haben.
