PELÉE EINBAU

Bitte wählen

Durch die stufigen Innenkreise der Pelée Leuchten wird das Licht angenehm und blendfrei gestreut. Die Acrylabschirmung trägt dazu bei, das Licht angenhem aufzuweichen, und aufgrund der großen Diodenanzahl wird die Abschirmung gleichmäßig aufgeleuchtet.

Die Pelée Familie besteht aus Ein- und Anbauleuchten, Downlights, Pendelleuchten sowie eine Wandleuchte.

Spezifikationen

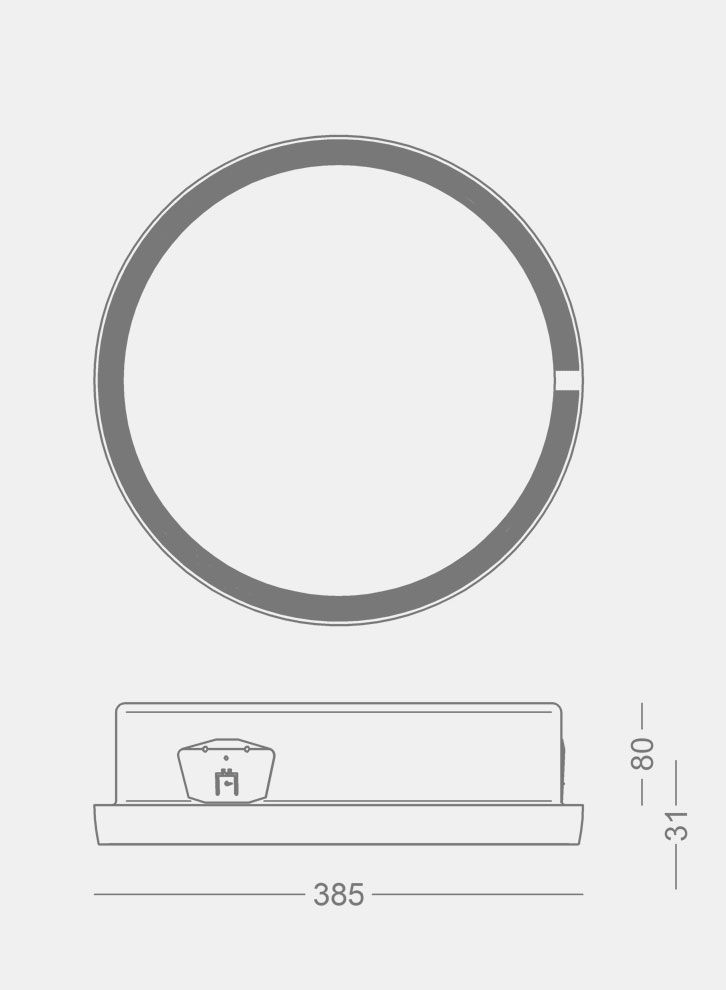

Ø 385

Leuchtendaten

PELÉE EINBAU 385
Material	Aluminium
Finish	Weiß: RAL 9010 Textura, SA310G, Akzo Nobel
	Alu-grau: RAL 9006 Textura, SP9965 CWS
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
	Sandgestrahlt mit Klarlack
Abschirmung	Acrylglas, opalisiert oder mikroprismatisch
Montage	Zum Einbau, evtl. mit Montageplatte
Deckenausschnitt	Ø355-360 mm
Plattenstärke	10-40 mm
Einbauhöhe	100 mm von unterer Kante der Decke, einschl. Kabelführung
	Empfohlener Abstand zu Bauteilen: 50 mm
Anschluß	max 2 Kabel, 5 x 1,5 mm², Verdrahtung in 5-polige Klemme, 2 x 2,5 mm²
Schutzart	IP20, Klasse I, IP23 auf Anfrage
Gewicht	2,5 kg

LED- und Treiberdaten

LED Typ	324 mm Board
Betriebsdauer	min 50.000 Stunden bei ta max 25° C, L80B10
Gesamtverbrauch	17, 23 oder 33 W (500/700/1050 mA)
Farbtemperatur	2700, 3000 oder 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM
Wirkungsgrad	76%

Treiber 17-23 W	Helvar LED Treiber, 350-700 mA
Betriebsdauer	min 50.000 Stunden

Treiber 33 W	TCI LED Treiber, 1050 mA, Dali
Betriebsdauer	min 50.000 Stunden

Varianten und Zubehör

Bestell-Nr.	Pelée Einbau 385, LED
2840-	17 W LED, 500 mA
2841-	23 W LED, 700 mA
2843-	33 W W LED, 1050 mA

Zubehör
2834-20	Montageplatte für weiche Decken, Pelée 385

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Abschirmung
1 = weiß	leer = Acrylglas, opalisiert
3 = sandgestrahlt mit Klarlack	M = Acrylglas, mikroprismatisch
9 = alu-grau
17 = cortenbraun
66 = noir 900

Farbtemperatur	Dimmung
927 = 2700 K, 90 Ra	leer = ohne Dimmung
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = DALI
9WD = tunable white, Dali, 90 Ra

Beispiel der Bestell-Nr.: 2841-1930V = Pelée Einbau 385, 23 W, weiß, 3000 K, dimmbar 1-10 V

Medien & Downloads

Produktinformation

Produktdaten, Pelée EinbauleuchtenPDF MontageanleitungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Pelée Einbau 385DOCX Pelée Einbau 385PDF

3D

Pelée EinbauleuchteGSM Pelée EinbauleuchteRFA

Fotos

Produktbild, Pelée EinbauleuchteJPG Pelée, White House, EsbjergPDF Pelée 385, Ein- und Anbau, JellingPDF Pelée und Nyx, Ny KærvangPDF

Lichttechnische Daten

Pelée 385, Schirm opalisiert

Pelée 385, 17 W, 2700 KLDT Pelée 385, 17 W, 2700 KPDF Pelée 385, 17 W, 3000 KLDT Pelée 385, 17 W, 3000 KPDF Pelée 385, 17 W, 4000 KLDT Pelée 385, 17 W, 4000 KPDF Pelée 385, 23 W, 2700 KLDT Pelée 385, 23 W, 2700 KPDF Pelée 385, 23 W, 3000 KLDT Pelée 385, 23 W, 3000 KPDF Pelée 385, 23 W, 4000 KLDT Pelée 385, 23 W, 4000 KPDF Pelée 385, 33 W, 2700 KLDT Pelée 385, 33 W, 2700 KPDF Pelée 385, 33 W, 3000 KLDT Pelée 385, 33 W, 3000 KPDF Pelée 385, 33 W, 4000 KLDT Pelée 385, 33 W, 4000 KPDF

Pelée 385, Schirm prismatisch

Pelée 385, 17 W, 2700 K, prismatischLDT Pelée 385, 17 W, 2700 K, prismatischPDF Pelée 385, 17 W, 3000 K, prismatischLDT Pelée 385, 17 W, 3000 K, prismatischPDF Pelée 385, 17 W, 4000 K, prismatischLDT Pelée 385, 17 W, 4000 K, prismatischPDF Pelée 385, 23 W, 2700 K, prismatischLDT Pelée 385, 23 W, 2700 K, prismatischPDF Pelée 385, 23 W, 3000 K, prismatischLDT Pelée 385, 23 W, 3000 K, prismatischPDF Pelée 385, 23 W, 4000 K, prismatischLDT Pelée 385, 23 W, 4000 K, prismatischPDF Pelée 385, 33 W, 2700 K, prismatischLDT Pelée 385, 33 W, 2700 K, prismatischPDF Pelée 385, 33 W, 3000 K, prismatischLDT Pelée 385, 33 W, 3000 K, prismatischPDF Pelée 385, 33 W, 4000 K, prismatischLDT Pelée 385, 33 W, 4000 K, prismatischPDF

Alle ldt-File

LDT.zipZIP

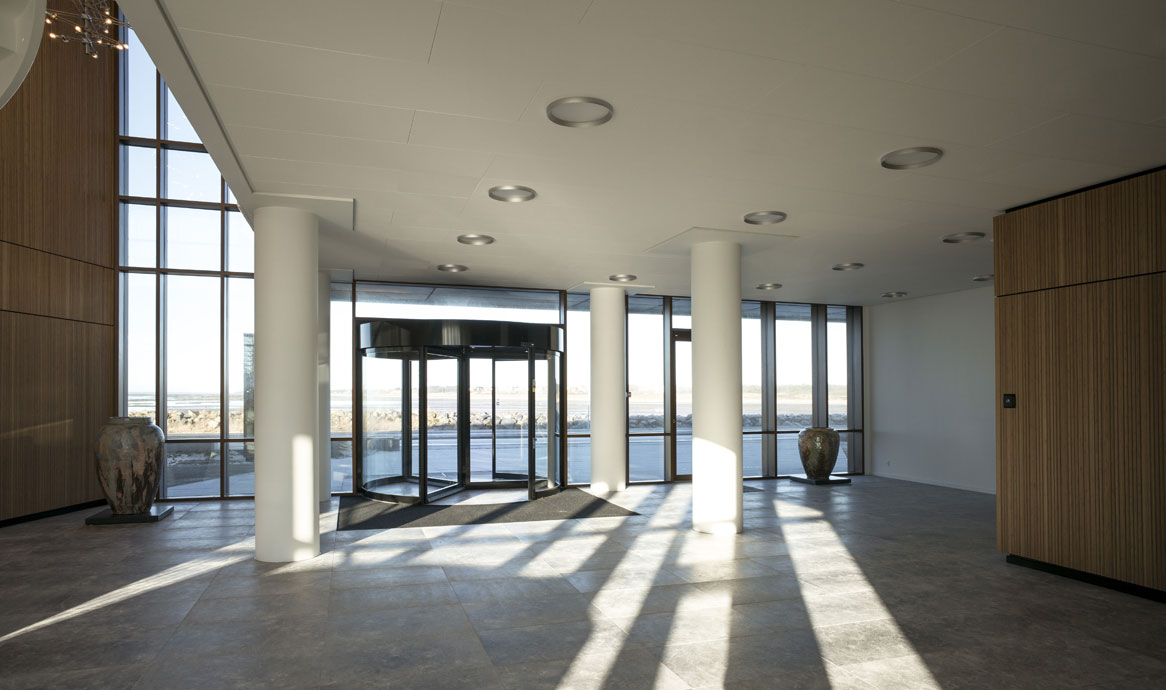

Verschiedene Variante der Pelée Leuchten sind im White House, Bryggen Esbjerg, vorhanden. Hier Ø385 für Einbau, alu-grau.

Umbraco.Cms.Core.Models.Link Mehr Photos

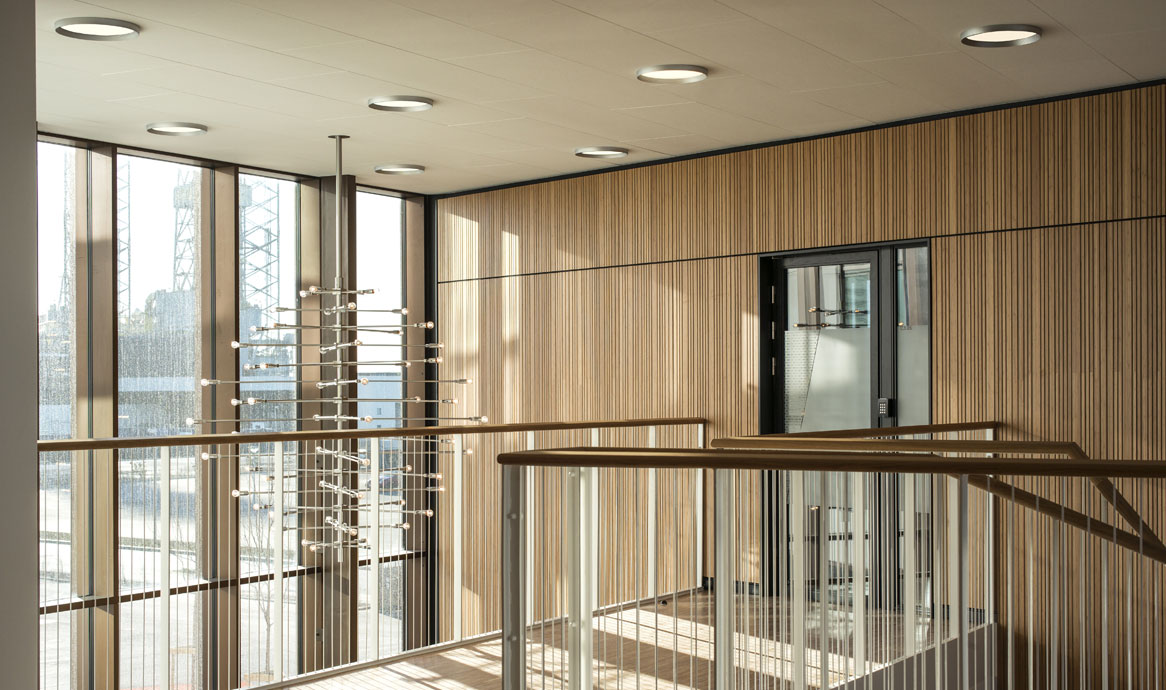

Pelée Ø385 Einbau, weiß, White House, Bryggen Esbjerg. Architekten: Friis & Moltke

Umbraco.Cms.Core.Models.Link Mehr Photos

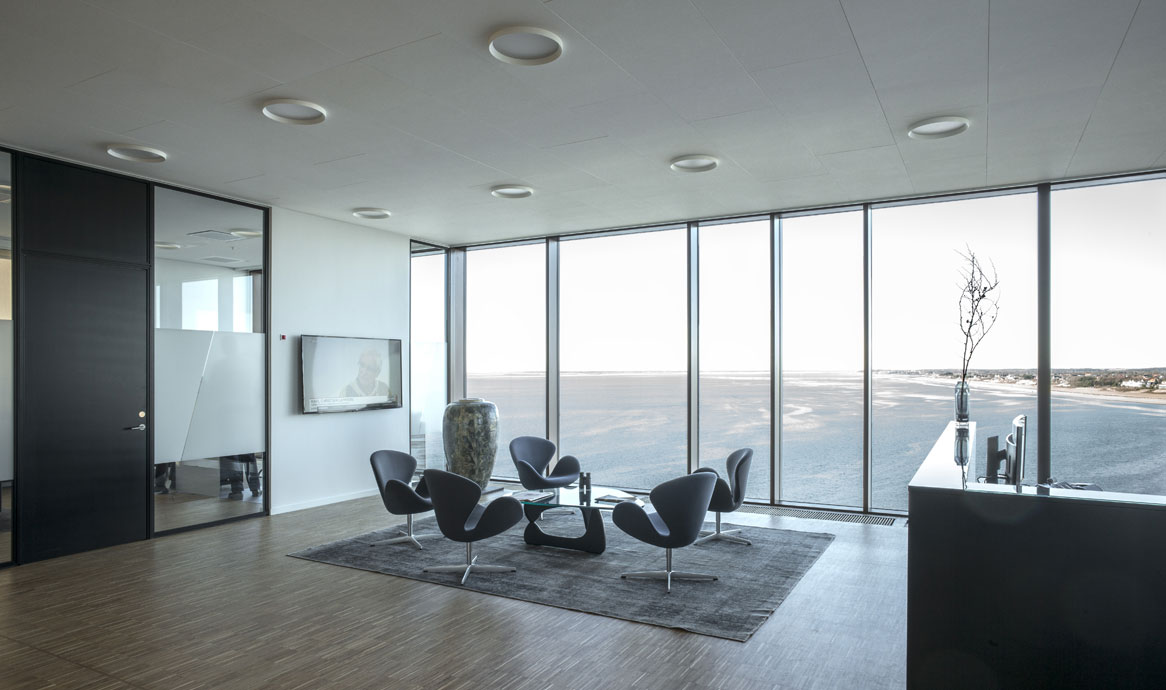

Die Pelée Leuchten sind überall im White House vorhanden. White House ist der neue Firmensitz von Claus Sørensen Ejendomme am Bryggen, Esbjerg.

Umbraco.Cms.Core.Models.Link Mehr Photos

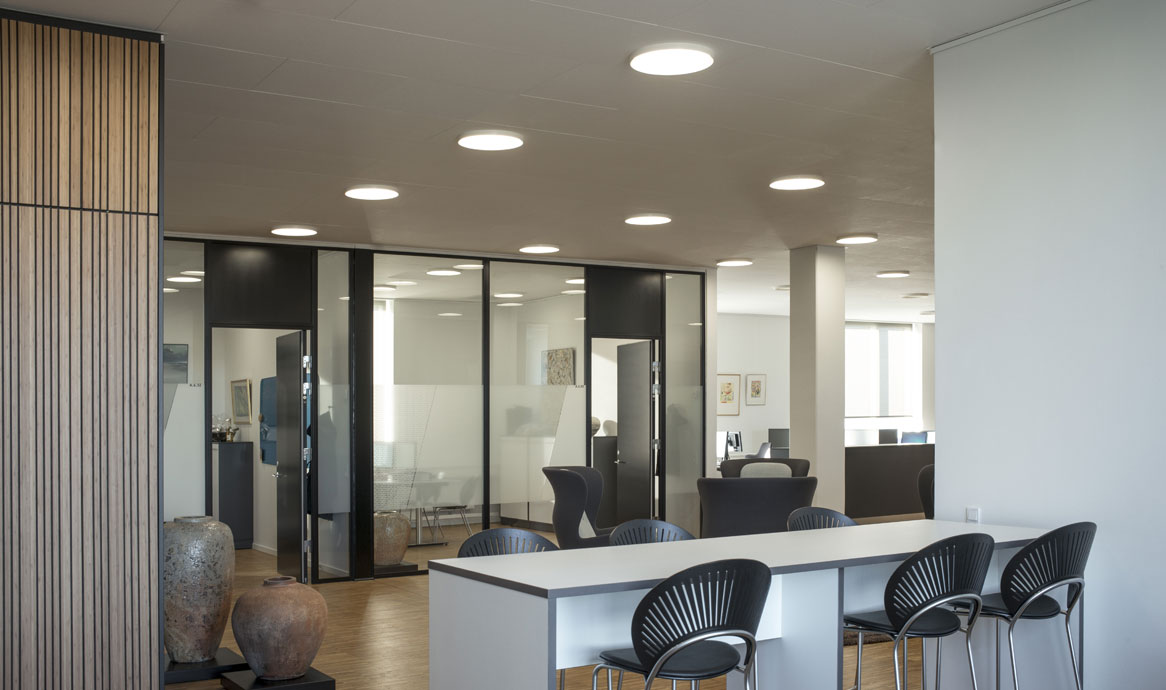

Pelée Leuchten im White House, Claus Sørensen Ejendomme, Esbjerg. Architekten: Friis & Moltke

Umbraco.Cms.Core.Models.Link Mehr Photos

Cubo Architekten haben das neue Gemeindehaus in Jelling entworfen - so wie auch die Pelée Leuchten. Hier Pelée 385 Einbau - bronze lackiert.

Umbraco.Cms.Core.Models.Link

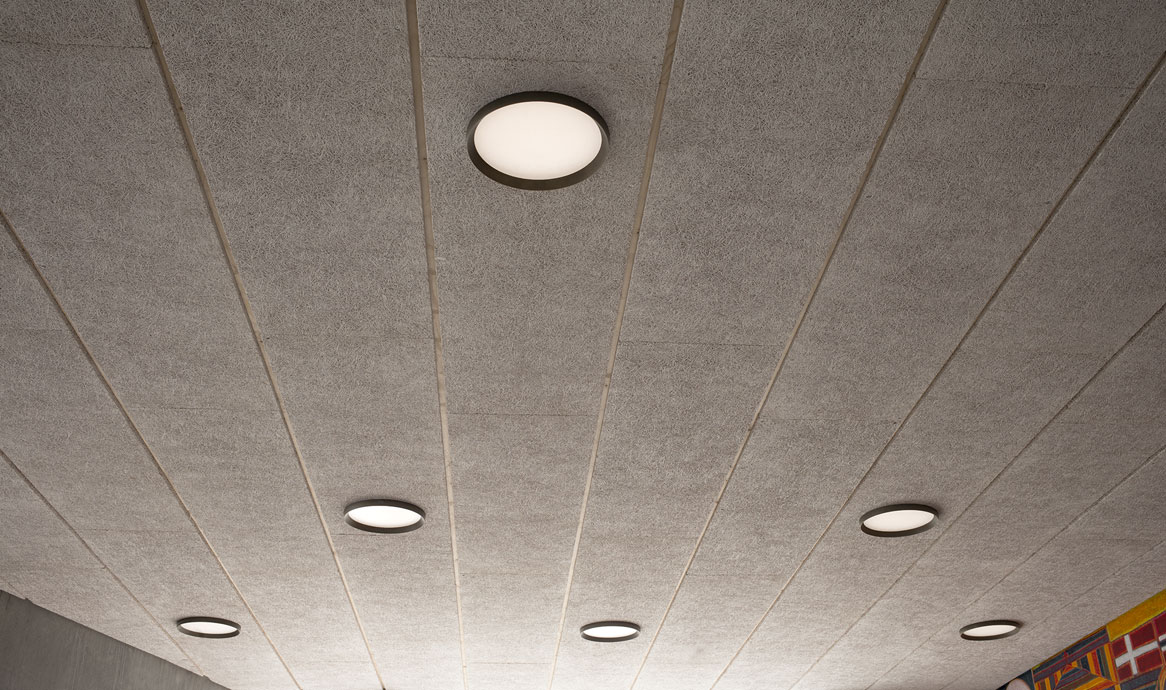

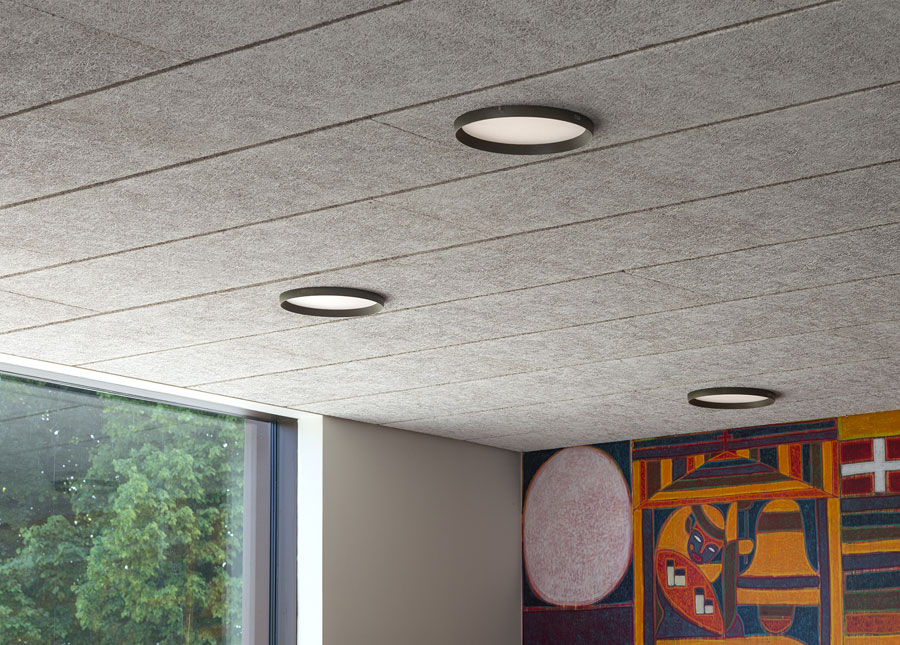

Pelée 385 Einbauleuchte, Jelling Gemeindehaus.

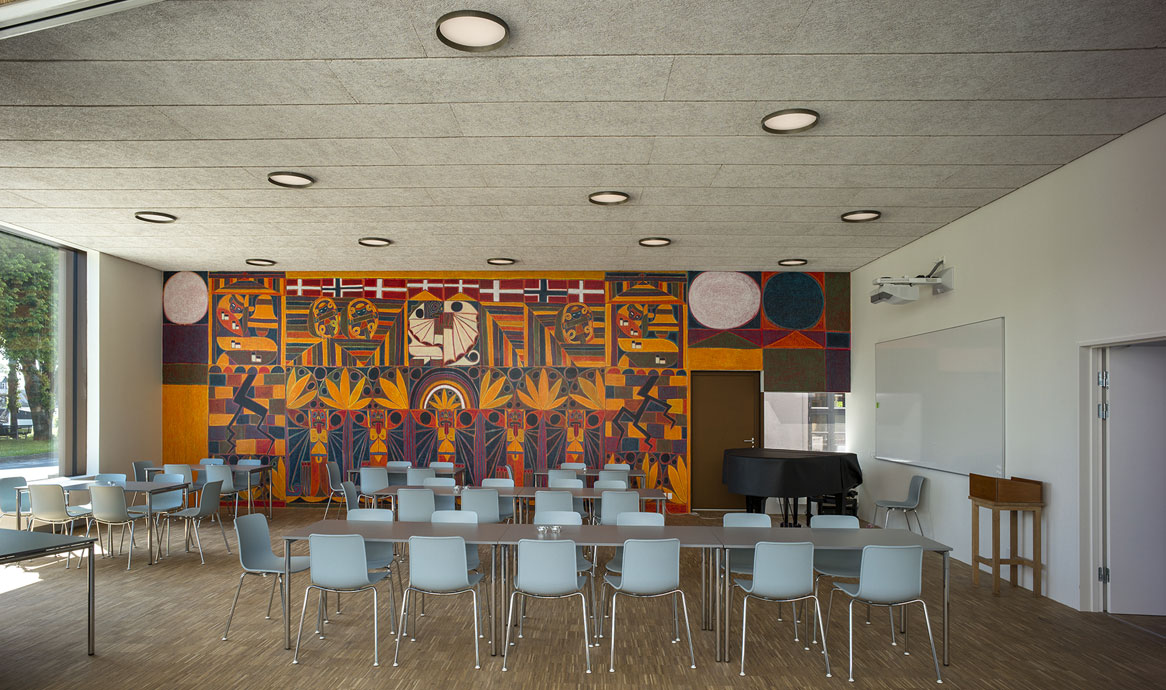

Pelée 385 Einbau - bronze lackiert, Jelling Gemeindehaus.

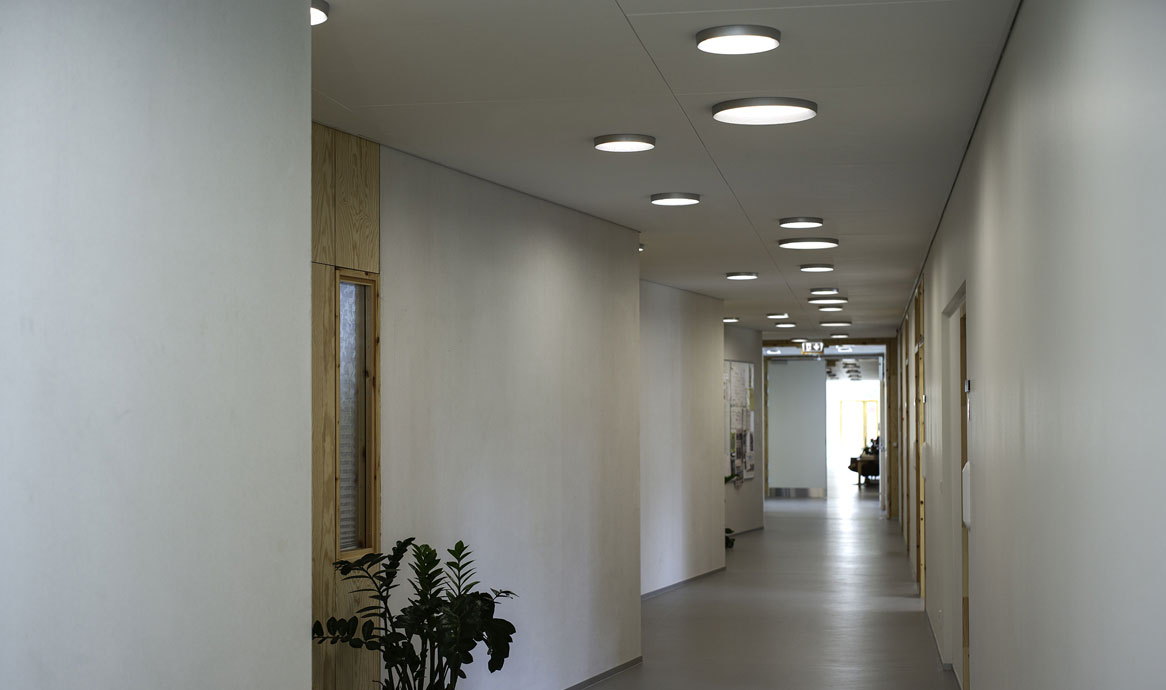

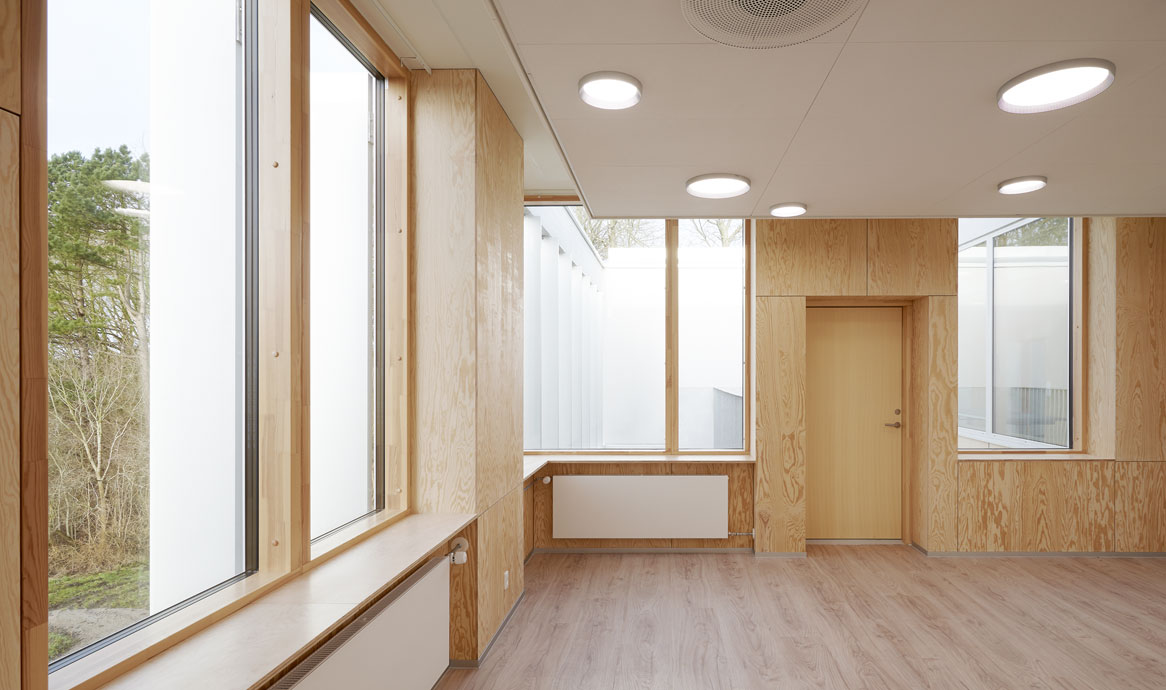

Die kreative Anwendung der Pelée Einbauleuchten beider Größen ist nicht gewöhnlich in Institutionen. Die Leuchten sind mit tunable white (2700-6500 K) versehen.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Ny Kærvang

Das neue Kærvang ist durch viele Pelée Leuchten gekennzeichnet, durch welche die unkonventionelle Institutionsarchitektur immer mehr zum Ausdruck kommt.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Ny Kærvang

DesignCubo Architekten

Die Inspiration der Pelée Leuchte entstand aus den schüsselförmigen Kratern des Mont Pelée, gelegen auf der Insel Martinique, wo vulkanische Asche und Lava sich stufenweise gelagert haben.
