DesignCubo Architekten

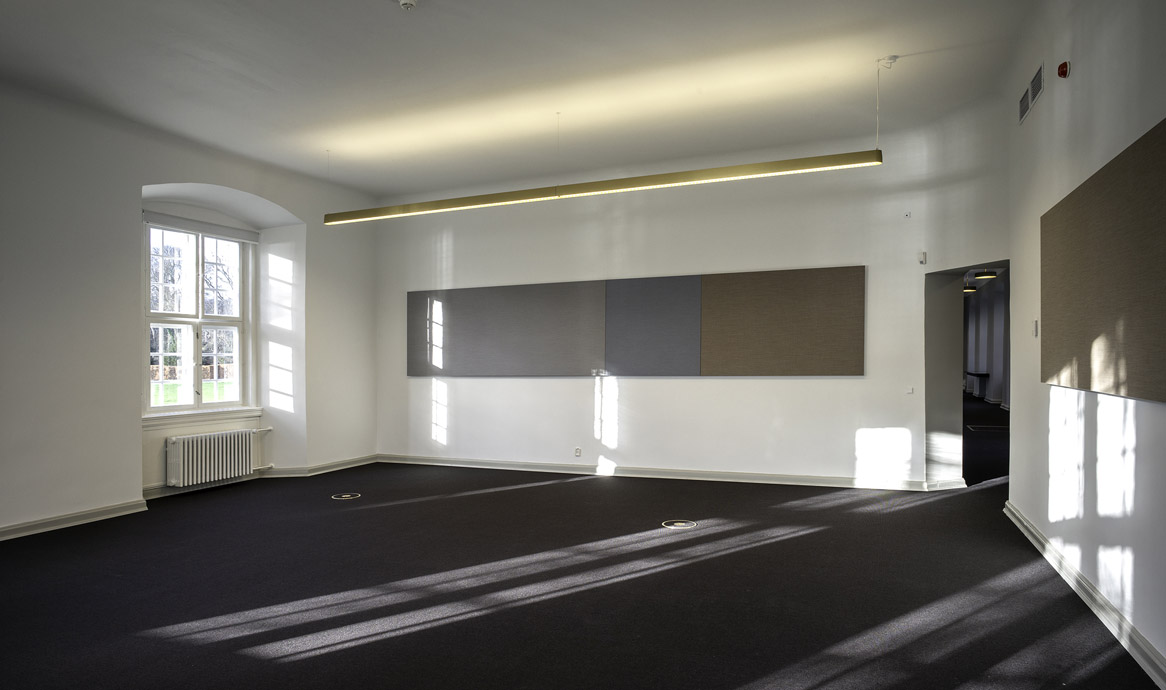

Die Pelée Linearleuchten sind für Schloß Augustenborg am Insel Als entworfen. Cubo Architekten haben 2018 die Renovierung des Schloßes durchgeführt.
Medien &
Downloads
PELÉE LINE
Bitte wählen
Die Pelée Familie besteht aus Ein- und Anbauleuchten, Downlights und Pendelleuchten. Aufgrund der verschiedenen Varianten sind die Leuchten in allen Bauvorhaben multifunktionell anwendbar.
Die konische Abstufung kennzeichnet alle Pelée Leuchten und trägt zur angenehmen und blendfreien Streuung des Lichts bei.
Die Pelée Line ist in verschiedenen Längen bis 6 Meter erhältlich. Licht nach unten und oben - siehe Verteilung in der Spezifikation unten.
Spezifikationen

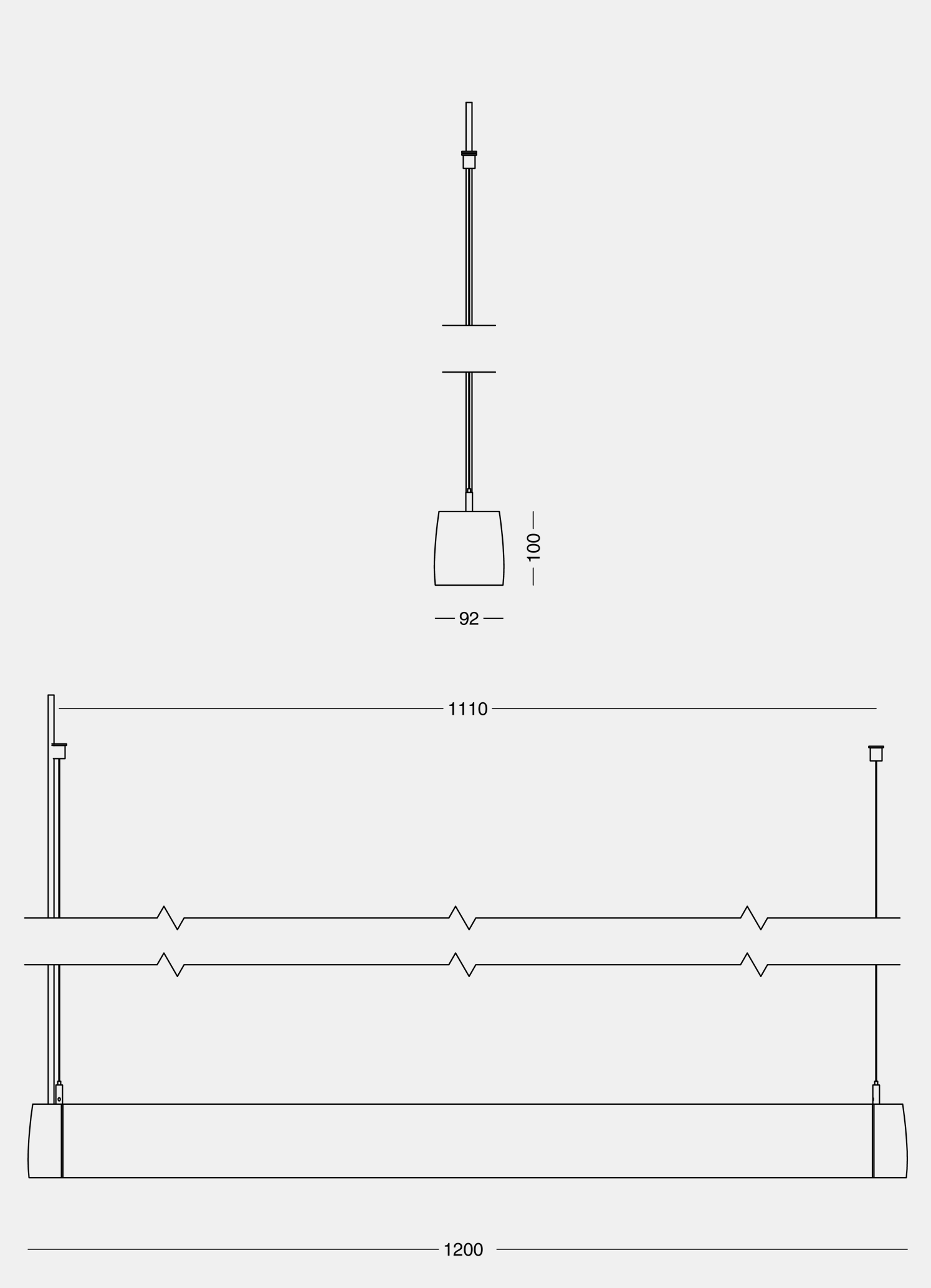

Pelée 1200
Leuchtendaten
| PELÉE LINE 1200 | |
|---|---|

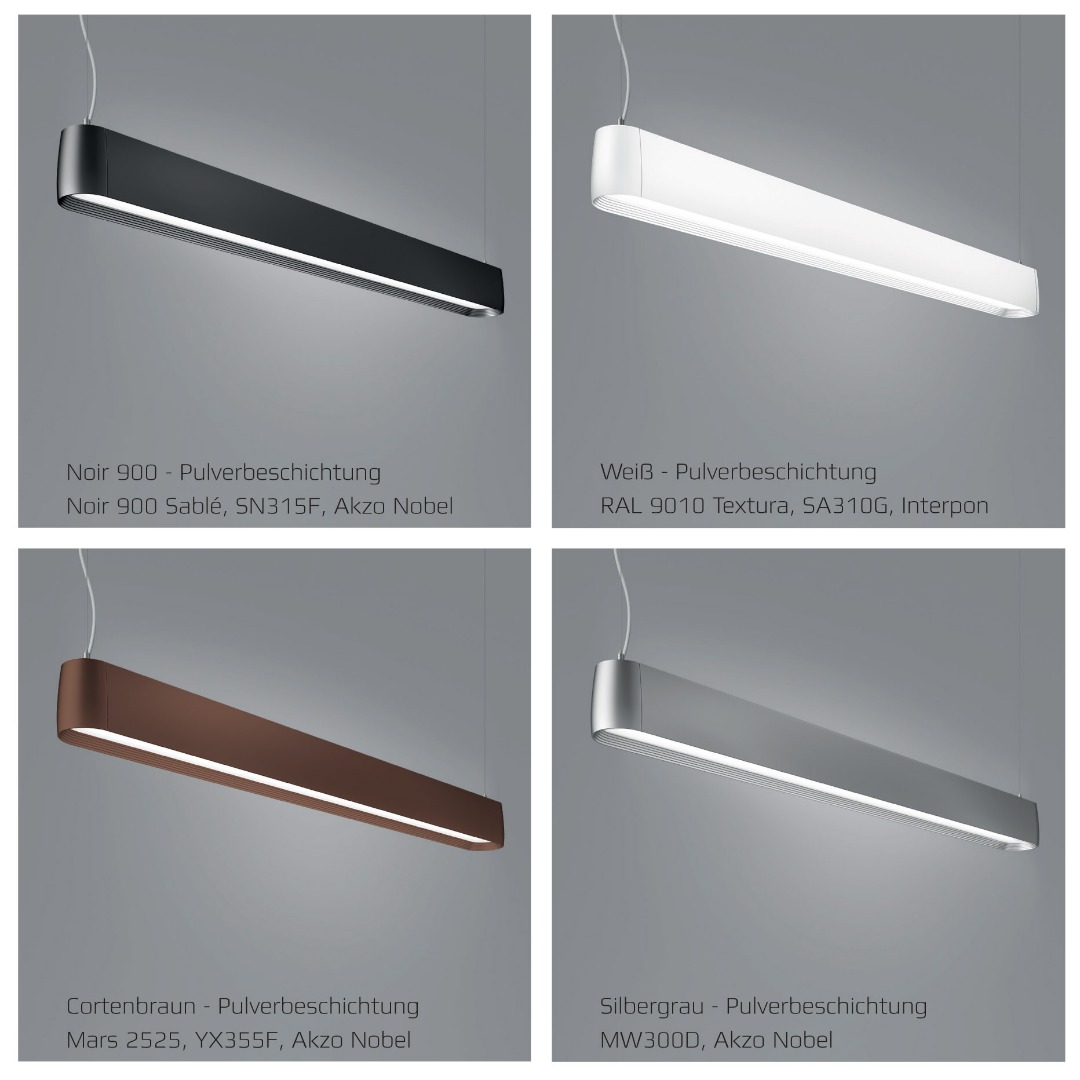

| Material | Aluminiumguß |
| Finish | Weiß: RAL 9010 Textura, SA310G, Akzo Nobel |
| Alu-grau: RAL 9006 Textura, SP9965 CWS | |
| Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel | |
| Cortenbraun: YX355F, Akzo Nobel | |
| Abschirmung nach unten | Acryl, mikroprismatisch |
| Abschirmung nach oben | Acryl, opalisiert |
| Leitung | 3 m PKAJ, weiß oder schwarz, Ø 8 mm |
| Aufhängung | 2 x 2 m Stahldraht, 1,2 mm |
| Schutzart | IP20, Klasse I |
| Gewicht | ca 5 kg |
LED- und Treiberdaten
| LED Typ | Strips |
|---|---|
| Systemverbrauch | 42 oder 58 W |
| Betriebsdauer | min 50.000 Stunden, L80B10 |
| Lichtstrom, 100% nach unten | max 4000 Lm |
| Lichtstrom, beide Richtungen | max 6000 Lm |
| Farbtemperatur | 2700, 3000 oder 4000 Kelvin |
| Farbwiedergabe | 2700K: min 80 Ra, 3000/4000K: min 90 Ra |
| Farbgenauigkeit | 3 Steps SDCM |
| Treiber | Dali Regelung |
Varianten
| Bestell-Nr. | Pelée Line 1200 |
|---|---|
| 5109- | 2000 Lm, 100% nach unten |
| 5101- | 3000 Lm, 100% nach unten |
| 5102- | 4000 Lm, 100% nach unten |
| 5103- | 5000 Lm, 35/65 oben/unten |
| 5104- | 6000 Lm, 35/65 oben/unten |
| 5105- | 4000 Lm, 50/50 oben/unten |
| 5106- | 6000 Lm, 50/50 oben/unten |
| 5107- | 5000 Lm, 65/35 oben/unten |
| 5108- | 6000 Lm, 65/35 oben/unten |
Zu kombinieren mit
Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle
| Farbe | Farbtemperatur |
|---|---|
| 1 = weiß | 827 = 2700 K, 80 Ra |
| 9 = alu-grau | 930 = 3000 K, 90 Ra |
| 17 = cortenbraun | 940 = 4000 K, 90 Ra |
| 66 = schwarz noir 900 |
| Abschirmung | Leitungsfarbe |
|---|---|
| M = mikroprismatisch | leer = weiß |
| Y = schwarz |
Beispiel: 5103-9M930 = Pelée Line 1200, 5000 Lm, 35/65, alu-grau, 3000 K, Dali
Medien & Downloads
Produktinformation
Preise und Handelsbedingungen
Ausschreibungstexte
Photometrische Daten
Pelée Line 1200, 4000 lm, 100% down, 3000 KLDT
Pelée Line 1200, 4000 lm, 100% down, 3000 KPDF
Pelée Line 1200, 5000 lm, 35/65, 3000 KLDT
Pelée Line 1200, 5000 lm, 35/65, 3000 KPDF
Pelée Line 1200, 4000 lm, 50/50, 3000 KLDT
Pelée Line 1200, 4000 lm, 50/50, 3000 KPDF
Pelée Line 1200, 5000 lm, 65/35, 3000 KLDT
Pelée Line 1200, 5000 lm, 65/35, 3000 KPDF
Alle ldt-File
