Spezifikationen

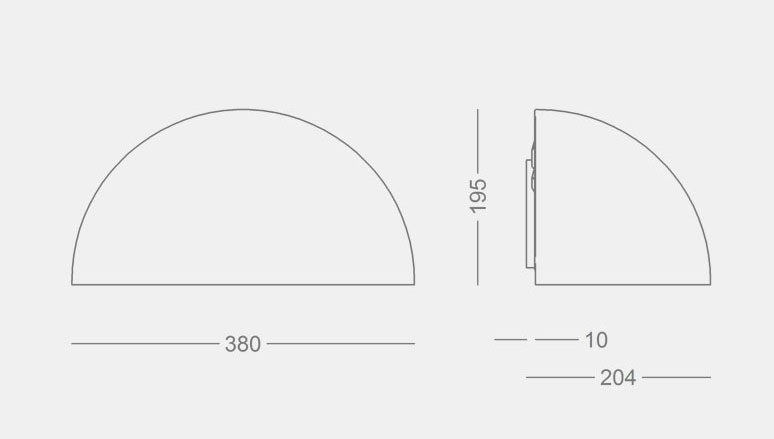

380 mm

Leuchtendaten

QUARTO 380
Material	Feuerverzinkter Stahl, Messing oder Kupfer
Oberfläche	Weiß: RAL 9010
	Schwarz: RAL 9005
	Schwarz: Noir 900 Sablé, SN351F
	Graphitgrau: YW355F
	Cortenbraun: YX355F
Abschirmung	Opalisiertes Polycarbonat, selbstlöschend
Montage	An Wand oder Wanddose
Anschluß	Doppeleintritt für 2 x 1,5 mm2 Kabel, 3-polige, 4 mm2 Klemme
Schutzart	IP44, Klasse I
Gewicht	2,3 kg

LED- und Treiberdaten

LED Typ	Bridgelux V8
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L90B10
Gesamtverbrauch	8, 11 oder 16 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM
Wirkungsgrad	74%

Treiber	LED Konverter, 20 W
	Dimmbar gegen Aufpreis
Betriebsdauer	min 100.000 Stunden
Alternative	Treiber und Radar für die drahtlose Regelung (Bluetooth)

Varianten

Bestell-Nr.	QUARTO 380
6808-	8 W LED, 350 mA
6809-	11 W LED, 500 mA
6810-	16 W LED, 700 mA

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Farbtemperatur
1 = weiß	927 = 2700 K, 90 Ra
3 = schwarz	930 = 3000 K, 90 Ra
4 = graphitgrau	940 = 4000 K, 90 Ra
6 = Messing, poliert
8 = Kupfer, poliert
9 = feuerverzinkt
17 = cortenbraun
66 = noir 900

Dimmung	Klasse II
leer = ohne Dimmung	leer = Klasse I
V = 1-10 V	K = Klasse II
D = DALI
R = Bluetooth Sensor

Beispiel der Bestell-Nr.: 6810-66927D = Quarto 380, 16 W LED, noir 900, 2700 K, 90 Ra, Dali

Leuchtendaten

QUARTO 380
Material	Feuerverzinkter Stahl, Messing oder Kupfer
Oberfläche	Weiß: RAL 9010
	Schwarz: RAL 9005
	Schwarz: Noir 900 Sablé, SN351F
	Graphitgrau: YW355F
	Cortenbraun: YX355F
Abschirmung	Opalisiertes Polycarbonat, selbstlöschend
Montage	An Wand oder Wanddose
Anschluß	Doppeleintritt für 2 x 1,5 mm2 Kabel, 3-polige, 4 mm2 Klemme
Schutzart	IP44, Klasse I
Gewicht	2 kg

Bestückung

E27	max 116 W, max Länge 145 mm
	Wir empfehlen Philips Core Pro LED, 15 W, mit 15.000 Betriebsstunden.
Wirkungsgrad	58%

Varianten und Zubehör

Bestell-Nr.	QUARTO 380
6004-	max 116 W, E27

Zubehör
1100-4	E27 LED, Philips Core Pro LED 15 W, 2700 K, 80 Ra, 15.000 Betriebsstunden
1100-5	E27 LED, Philips Core Pro LED 15 W, 3000 K, 80 Ra, 15.000 Betriebsstunden

Zu kombinieren mit

Schlüssel zu Farbe in der Tabelle.

Farbe
1 = weiß
3 = schwarz
4 = graphitgrau
6 = Messing, poliert
8 = Kupfer, poliert
9 = feuerverzinkt
17 = cortenbraun
66 = noir 900

Beispiel der Bestell-Nr.: 6004-9 = Quarto 380, E27, feuerverzinkt

Medien & Downloads

Produktinformation

Produktdaten, Quarto 380PDF LED-Modul für Quarto 380PDF Quick Guide, Bluetooth SensorPDF Montageanleitung, Quarto 380PDF Anbauabmessungen, Quarto 380PDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Quarto 380DOC Quarto 380PDF

3D

Quarto 380RFA Quarto 380GSM Quarto 3803DS Quarto 380, 3DDWG Quarto 380, 2DDWG

Lichttechnische Daten

LED 8 W, 2700 KLDT LED 8 W, 2700 KPDF LED 8 W, 3000 KLDT LED 8 W, 3000 KPDF LED 8 W, 4000 KLDT LED 8 W, 4000 KPDF LED 11 W, 2700 KLDT LED 11 W, 2700 KPDF LED 11 W, 3000 KLDT LED 11 W, 3000 KPDF LED 11 W, 4000 KLDT LED 11 W, 4000 KPDF LED 16 W, 2700 KLDT LED 16 W, 2700 KPDF LED 16 W, 3000 KLDT LED 16 W, 3000 KPDF LED 16 W, 4000 KLDT LED 16 W, 4000 KPDF

Alle ldt-File

LDT.zipZIP

DesignTorsten Thorup & Claus Bonderup

Quarto wurde von Torsten Thorup and Claus Bonderup in den 80iger Jahren entworfen, und sie ist wegen ihrer klassischen Kugelform immer noch aktuell. Die Quarto Leuchte von Focus Lighting unterscheidet sich von den vielen ähnlichen Produkten dadurch, daß sie zylindrisch abgeschlossen ist. Die “Nase” vollendet die Form und ergibt ein harmonisches Produkt. Quarto passt sich der Umgebung an und betont diskret die Qualität des Bauvorhabens.

Die Arbeiten von Thorup & Bonderup sind von großer Bedeutung in der Focus Geschichte - Bildserie der Focus Geschichte hier zu sehen.
