SKY PARK

Die einfache Form der Sky Parkleuchte spiegelt die Richtung des Lichts und dessen natürliche Streuung ab. Design und Lichttechnik unterstützen somit einandern sowie der Interaktion von Form und Funktion.

Die Qualität der Materialien und die elegante Formsprache bedeuten unbegrenzte Einsatzmöglichkeiten der Leuchte. Mit dem zylindrischen Abstandsring für 90 mm Masten bietet sich eine einfache Möglichkeit um Profil zu zeigen, z.B. in Form von Logo.

Video Sky Park in Vedbæk.

Spezifikationen

Specifikationer

Leuchtendaten

SKY PARK
Material	Aluminiumguß
Finish	Raw anodisiert
	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: MY2370I, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Abschirmung	Longlife Polycarbonat mit UV-beständigem Acryl, klar
Montage	Mastzopfen: Ø60 oder Ø76 x H100 mm
	Im Falle von Ø90 mm Mast ist Abstandsring, Bestell-Nr. 8005, erforderlich, evtl. in Sonderfarbe
	4 m PKL-Leitung, 2x1,5 mm2, ist in der Leuchte montiert
Anschluß	In den Mast
Schutzart/-klasse	IP66, Klasse I oder II
Schlagfestigkeit	IK10; mit SR Sockel IK09
Korrosionsklasse	C4, Option für C5
Gewicht	8,4 kg
Windfläche	0,143 m2 (lateral)

LED Low Lumen

LED Typ	Bridgelux V18
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L100B10
	Constant Lumen Output
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 80, typisch 85 Ra
	Option für 90 Ra, 3000 K, mit R9 = 72
	Längere Lieferzeit für Ra 90
Farbgenauigkeit	3 Steps SDCM
Lichtstrom	Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 80 Ra	2700K: 325-3950 lm
	3000K: 325-4025 lm
	4000K: 325-4050 lm
LED-lumen, 90 Ra	3000K: 275-3000 lm
Wirkungsgrad	68%
Blendindexklasse	D6
Lichtstärkeklasse, 13201-2 2015	G*1

LED High Lumen

LED High Lumen	Bridgelux V22
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L100B10
	Constant Lumen Output
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 80, typisch 85 Ra
	Option für 90 Ra, 3000 K, mit R9 = 72
	Längere Lieferzeit für Ra 90
Farbgenauigkeit	3 Steps SDCM
Lichtstrom	Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 80 Ra	2700K: 600-6050 lm
	3000K: 650-6400 lm
	4000K: 675-6600 lm
LED-lumen, 90 Ra	3000K. 525-5200 lm
Wirkungsgrad	68%
Lichtstärkeklasse, 13201-2 2015	G*1
Blendindexklasse	D6

Treiberdaten

Treiber, High Lumen	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmierbar
Einschaltstrom	max 22 A (50% nach 290 µs)

Treiber, Low Lumen	Xitanium Full Xi FP 22 W 0,2-0,7 A, programmierbar
Einschaltstrom	max 15 A (50% nach 295 µs)

Nennspannung, AC	220-240 Vac
Betriebsspannung, AC	80-264 Vac
Nennspannung, DC	186-250 Vdc
Betriebsspannung, DC	168-275 Vdc
Nennfrequenz	50-60 Hz
Betriebsfrequenz	45-66 Hz
Max Vorsicherung	16 A
Überspannungsschutz	L/N-GND: 10 kV, (D4i Treiber: 8 kV)
	L-N: 6 kV
Betriebsdauer	min 100.000 Stunden
Dimmung	5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Regelung	DALI-2, LineSwitch oder
	via Zhaga Book 18 Sockel, D4i

Varianten und Zubehör

Bestell-Nr.
8833-	V18, Low lumen, programmierbar, max 24 W
8930-	V22, High lumen, programmierbar, max 40 W

Zubehör

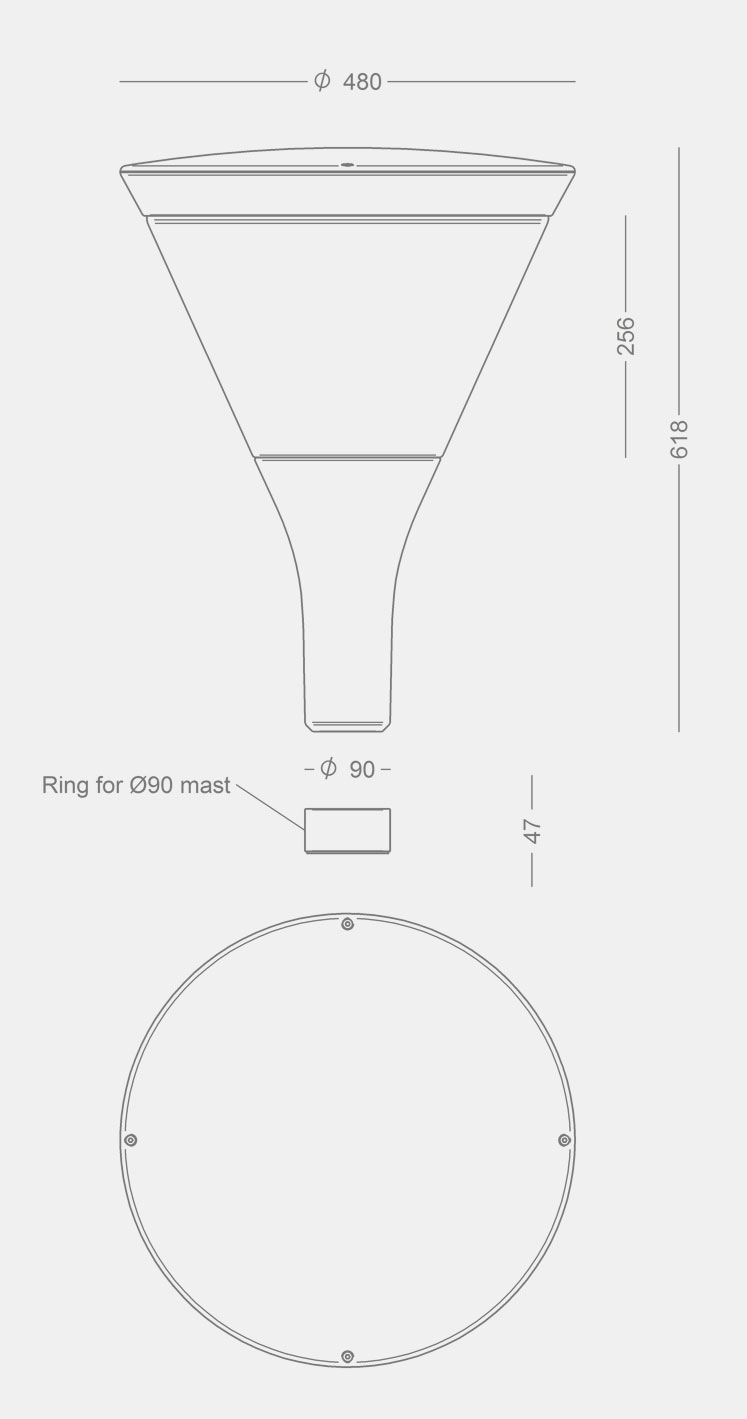

8005-	Abstandsring für Ø90 mm Mast - mit Farbkode kombinieren
8006-	Abblendung aus lackiertem Aluminium

Schutzeinrichtung für 90 mm Mast
6949	DI Euro Mini, max 3 Stck. 4 x 10 oder 2 Stck. 4 x 16 mm2, Kl. II
6949-J	DI Euro Mini, max 2 Stck. 5 x 10 mm2, Kl. I
50279	Nipa HSW 1194, max 2 Stck. 5 x 6 mm2, Kl. II, IP55

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Farbtemperatur
01 = raw anodisiert	827 = 2700 K, 80 Ra
4 = graphitgrau	830 = 3000 K, 80 Ra
9 = silbergrau	840 = 4000 K, 80 Ra
17 = cortenbraun	930 = 3000 K, 90 Ra
66 = schwarz noir 900

Montage	Dimmung
leer = Ø60 mm Mast	D = DALI-2 (4/5-adriges Kabel)
M76 = Ø76 mm Mast	F = LineSwitch
	R = Zhaga Book 18 Sockel, nach oben
	RC = Zhaga Book 18 Sockel, City Touch / Interact City

Schutzklasse	Korrosionsklasse
leer = Klasse II	leer = C4
J = Klasse I	C5 = C5 Schutz (die Farbkode mit C5 ergänzen)

Beispiel der Bestell-Nr.: 8833-9830 = Sky Park, Low lumen, programmierbar, silbergrau, 3000 K, 80 Ra, für Ø60 mm Mast, Klasse II

Medien & Downloads

Produktinformation

Produktdaten, Sky ParkPDF Mastmontage, Sky ParkPDF Maßangabe, Sky mit Zhaga SockelPDF Anzahl pro Sicherung - EmpfehlungPDF MontageanleitungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Sky ParkleuchteDOCX Sky ParkleuchtePDF

3D

Sky Park, LeuchteRFA Mast Ø90 mm für Sky ParkRFA Sky Park an MastRFA Sky Park, LeuchteLCF Mast Ø90 mm für Sky ParkLCF Sky Park an MastLCF Sky Park, 3DDWG Sky Park, 2DDWG Sky Park3DS Sky ParkDXF Sky ParkIFC

Fotos

Produktbild, Sky ParkleuchteJPG Produktbild, Sky Park cortenbraunJPG Sky Parkleuchte in WohngebietenPDF Sky Park m. Sensor, Groningen, NiederlandePDF Sky Park, SvendborgPDF Sky Park, AarhusPDF Sky Park, Aarhus HafengebietPDF Sky Park, Aarhus H-BahnPDF Sky Park, verschiedene AnwendungenPDF

Lichttechnische Daten

Low lumen, V18, 24 W

Information: Light centre heightPDF Sky Park, 24 W, 2700 KLDT Sky Park, 24 W, 2700 KPDF Sky Park, 24 W, 3000 KLDT Sky Park, 24 W, 3000 KPDF Sky Park, 24 W, 3000 K, 90 RaLDT Sky Park, 24 W, 3000 K, 90 RaPDF Sky Park, 24 W, 4000 KLDT Sky Park, 24 W, 4000 KPDF Sky Park, 24 W, 2700 K, abgeblendetLDT Sky Park, 24 W, 2700 K, abgeblendetPDF Sky Park, 24 W, 3000 K, abgeblendetLDT Sky Park, 24 W, 3000 K, abgeblendetPDF Sky Park, 24 W, 3000 K, 90 Ra, abgeblendetLDT Sky Park, 24 W, 3000 K, 90 Ra, abgeblendetPDF Sky Park, 24 W, 4000 K, abgeblendetLDT Sky Park, 24 W, 4000 K, abgeblendetPDF

High lumen, V22, 40 W

Information: Light centre heightPDF Sky Park, 40 W, 2700 KLDT Sky Park, 40 W, 2700 KPDF Sky Park, 40 W, 3000 KLDT Sky Park, 40 W, 3000 KPDF Sky Park, 40 W, 3000 K, 90 RaLDT Sky Park, 40 W, 3000 K, 90 RaPDF Sky Park, 40 W, 4000 KLDT Sky Park, 40 W, 4000 KPDF Sky Park, 40 W, 2700 K, abgeblendetLDT Sky Park, 40 W, 2700 K, abgeblendetPDF Sky Park, 40 W, 3000 K, abgeblendetLDT Sky Park, 40 W, 3000 K, abgeblendetPDF Sky Park, 40 W, 3000 K, 90 Ra, abgeblendetLDT Sky Park, 40 W, 3000 K, 90 Ra, abgeblendetPDF Sky Park, 40 W, 4000 K, abgeblendetLDT Sky Park, 40 W, 4000 K, abgeblendetPDF

Alle ldt-File

LDT.zipZIP

Sky Park auf Ø90 mm Designmast - der Abstandsring kann für Branding benutzt werden, z.B. mit Logofarbe.

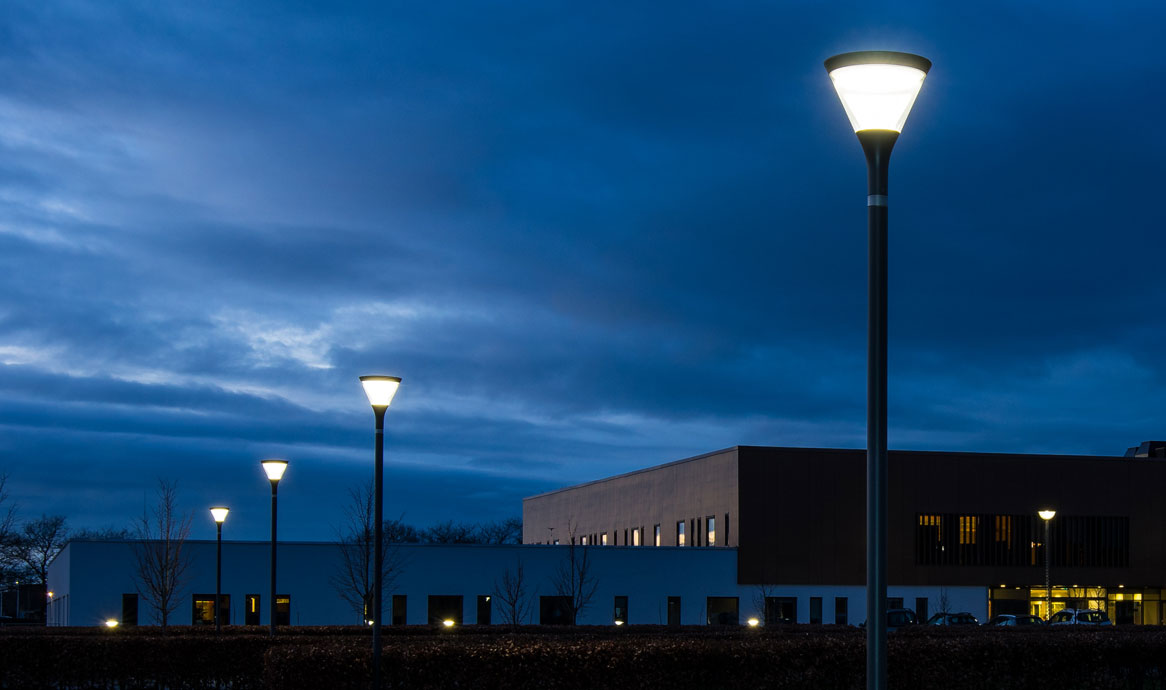

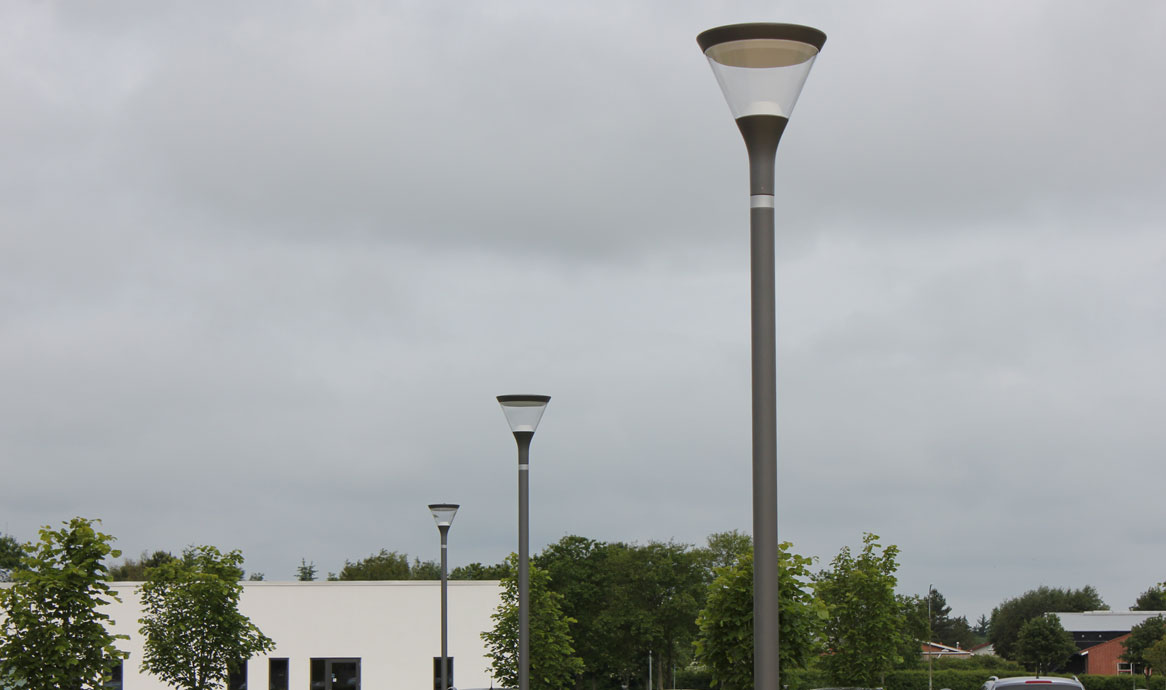

Sky Park, Ø90 mm Mast, graphitgrau mit silbergrauem Ring - Varde Rathaus.

Sky Park auf Ø90 mm zylindrischem Mast, silbergrau mit graphitgrauem Abstandsring.

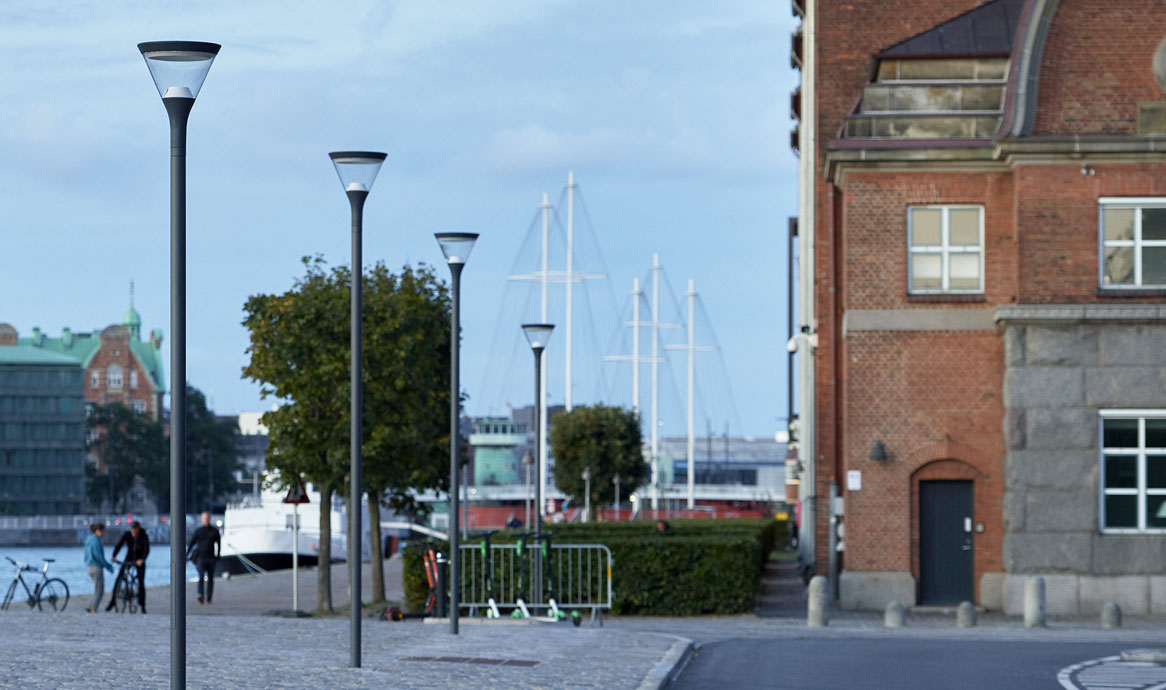

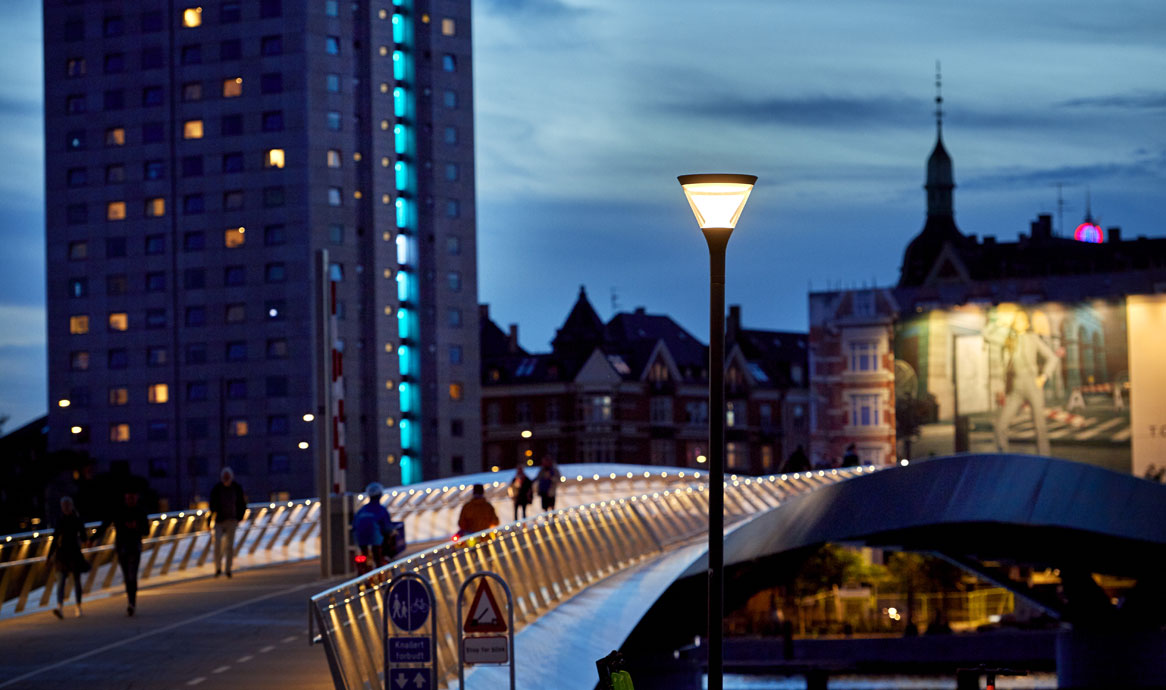

Sky Park an der neuen Fußgängerbrücke, Lille Langebro, Kopenhagen

Umbraco.Cms.Core.Models.Link Sky in Kopenhagen

Sky Park an der neuen Fußgängerbrücke, Lille Langebro, Kopenhagen

Umbraco.Cms.Core.Models.Link Sky in Kopenhagen

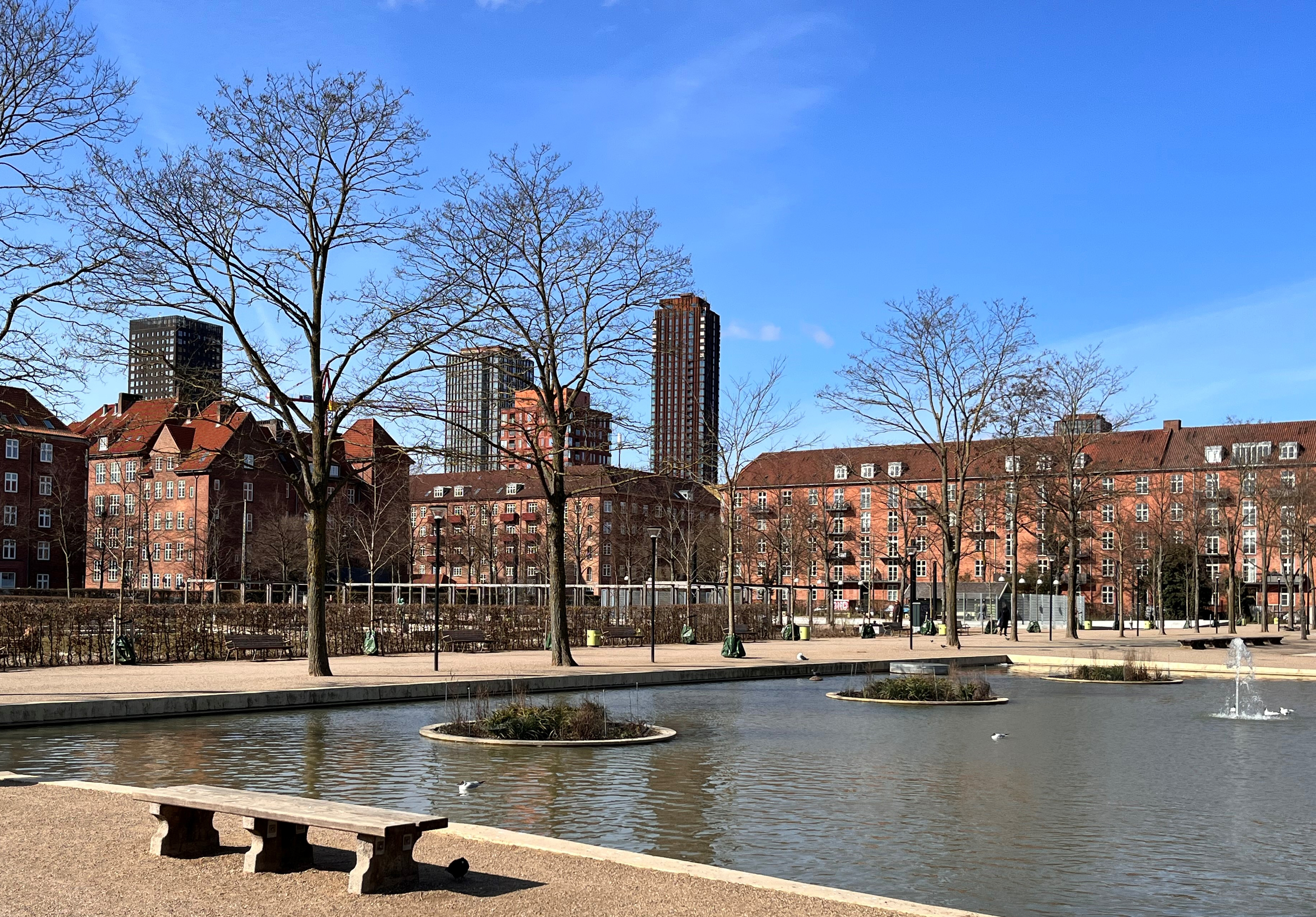

Sky Park, schwarz RAL 9005, antisticker, antigraffiti, Enghaveparken, Kopenhagen

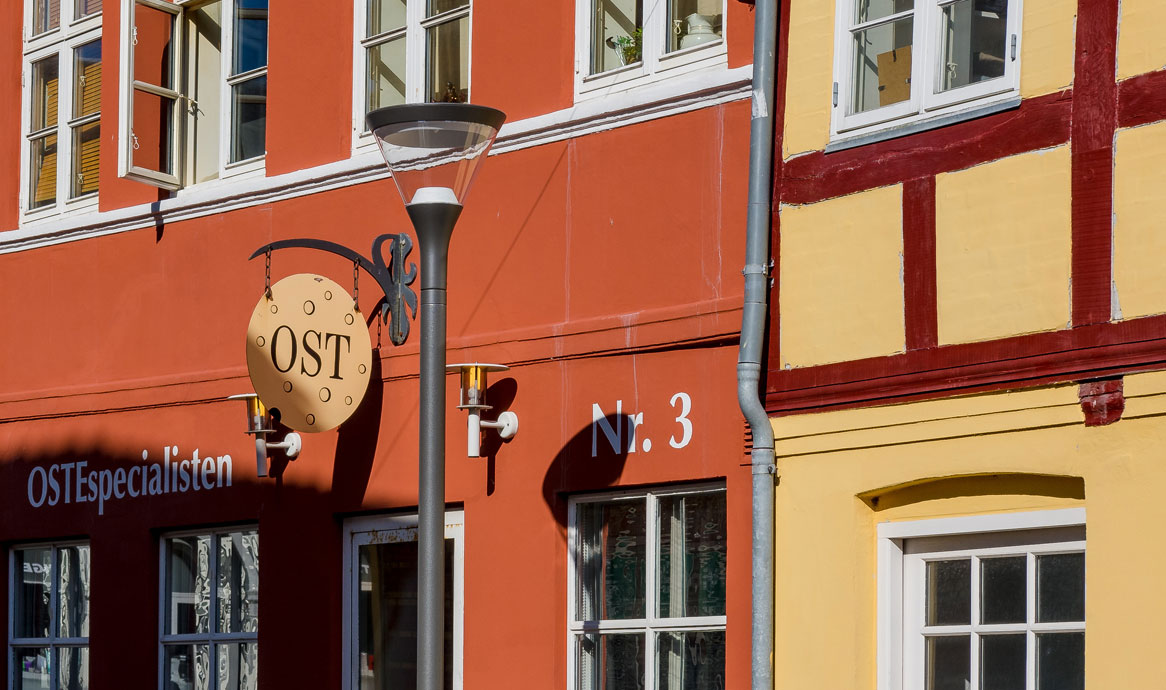

Sky Park und alte Häuser in Svendborg. Hier in graphitgrau auf Ø90 mm Mast, mit graphitgrauem Abstandsring.

Umbraco.Cms.Core.Models.Link Mehr Photos hier

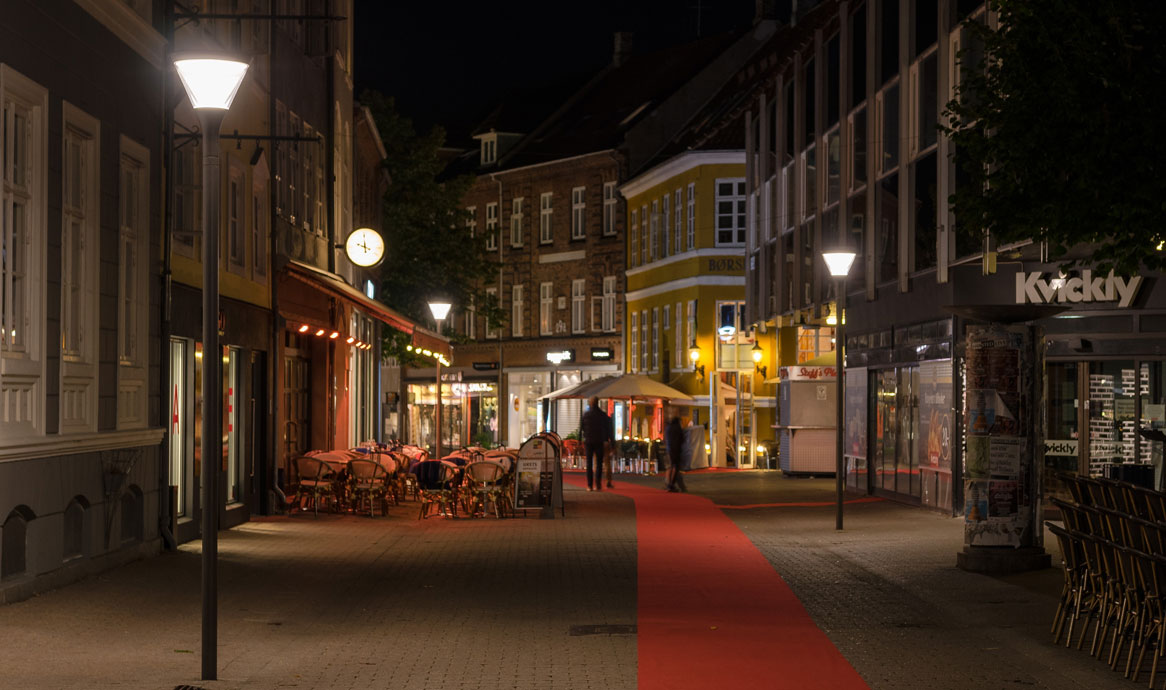

Sky Park auf Ø90 mm Mast in der Stadtmitte, Svendborg

Umbraco.Cms.Core.Models.Link Mehr Photos aus Svendborg

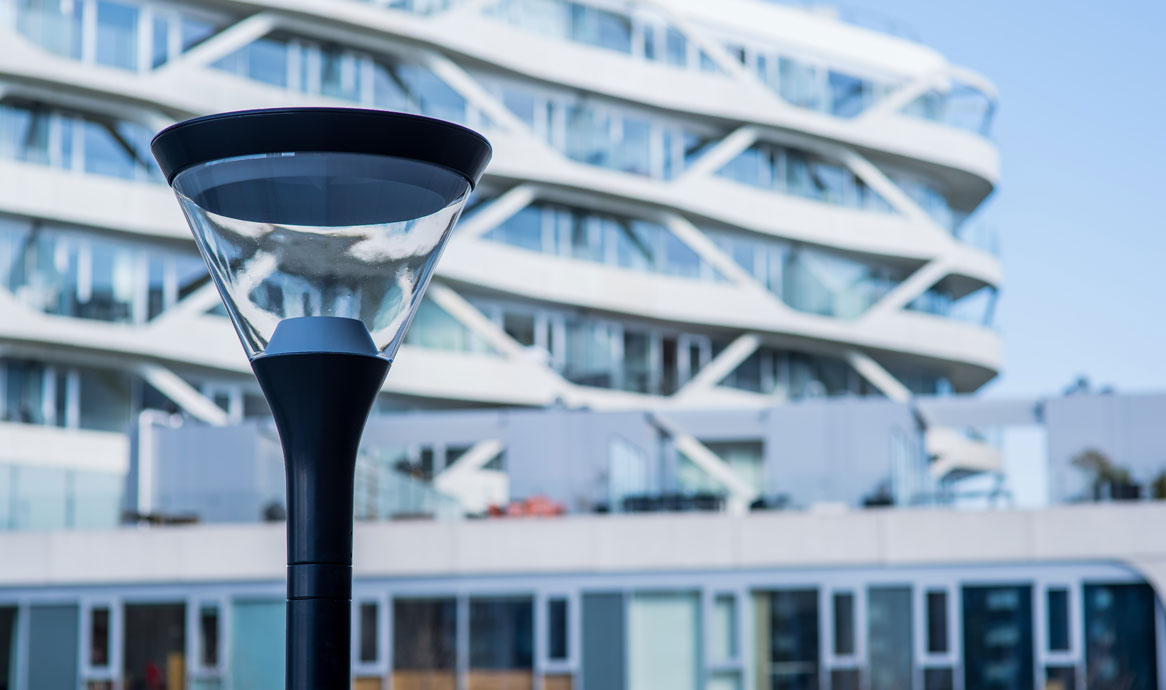

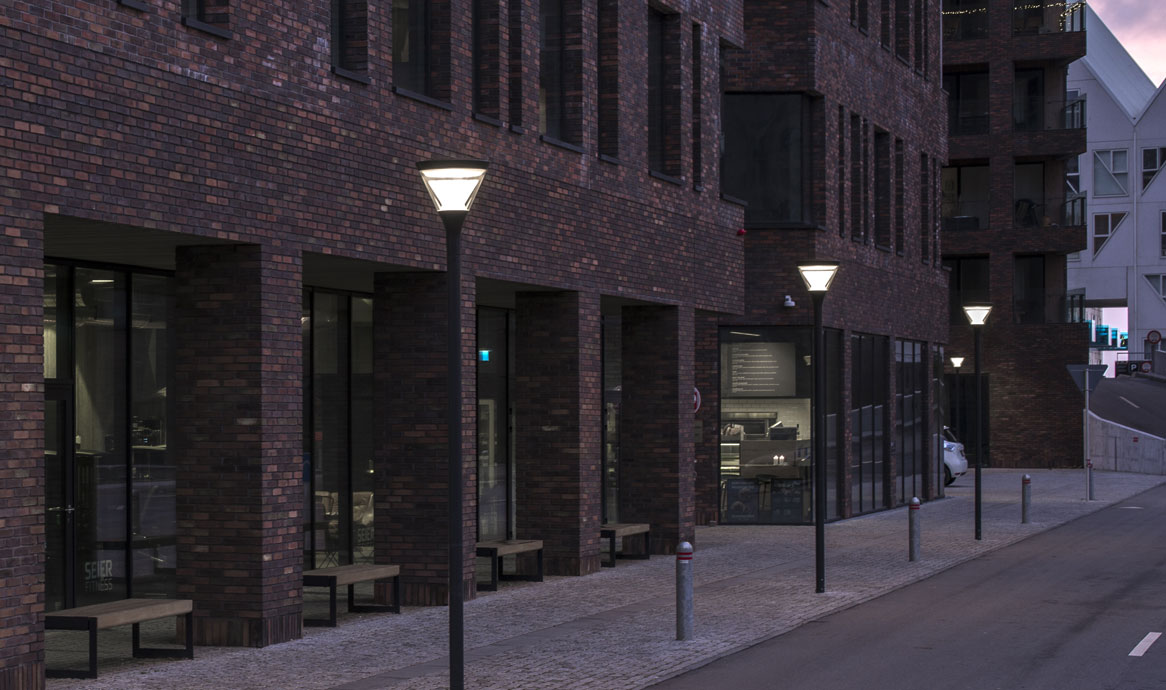

Sky Park auf schwarzem Designmast im Hafengebiet Aarhus Ost. The Warehouses sind von AART architects entworfen.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Aarhus Ost

Sky Park auf schwarzem Designmast im Hafengebiet Aarhus Ost.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Aarhus Ost

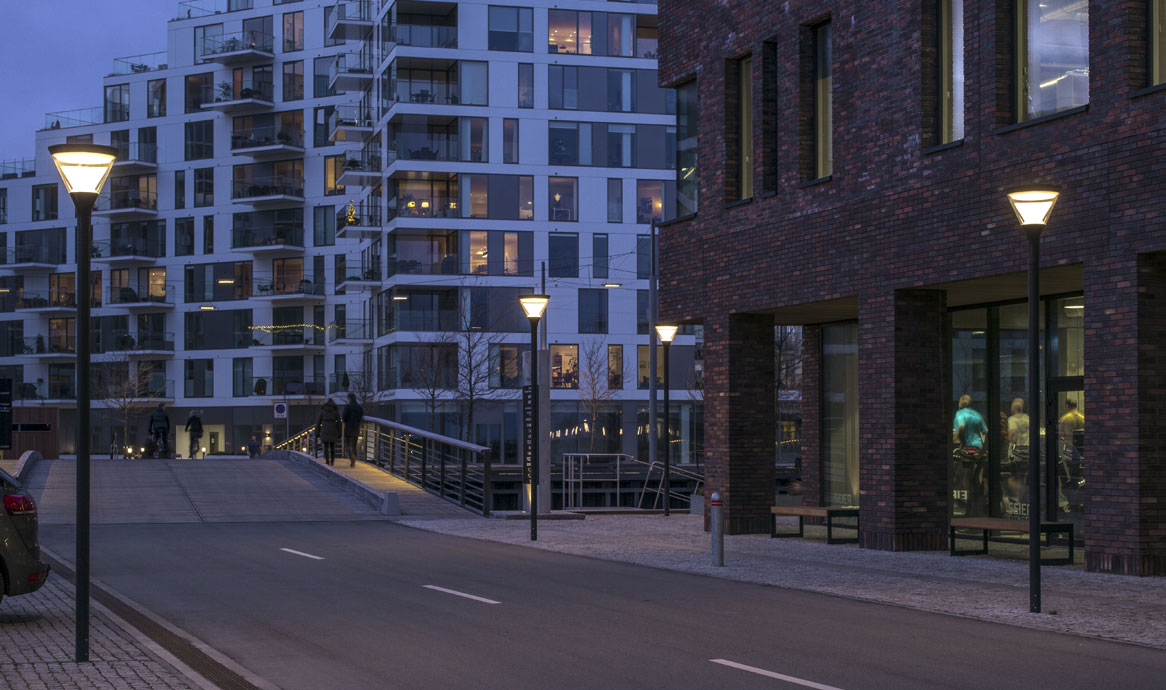

Sky Park im Hafengebiet Aarhus Ost. Im Hintergrund: Lighthouse, 3xN Architekten.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Aarhus Ost

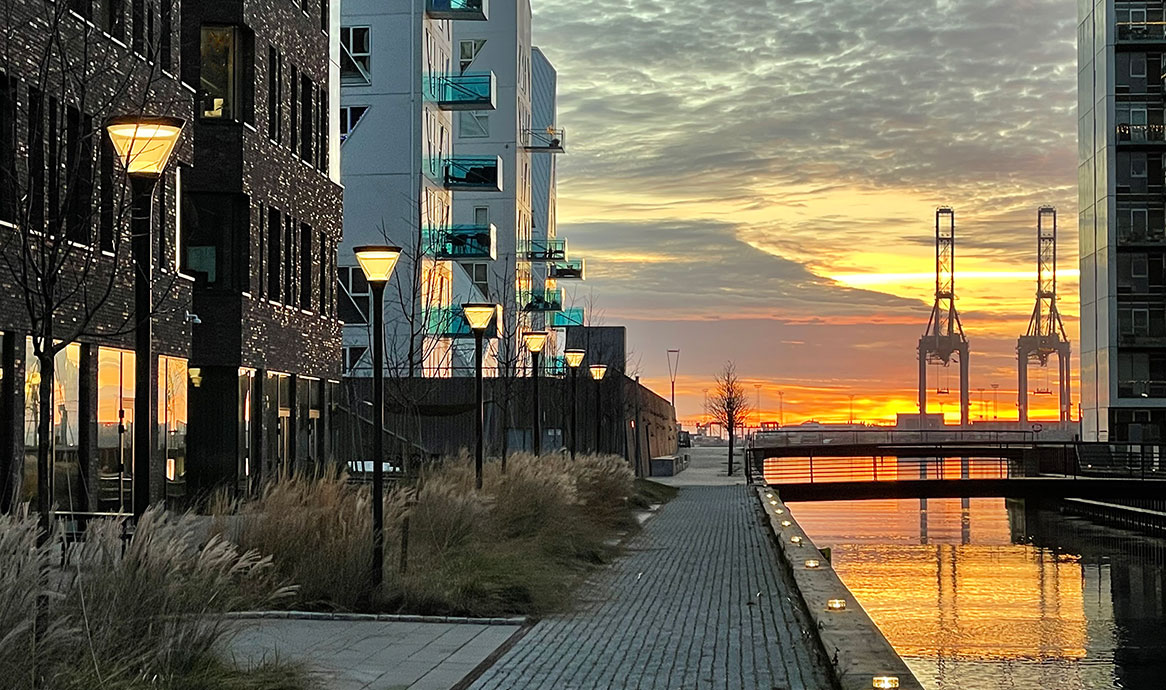

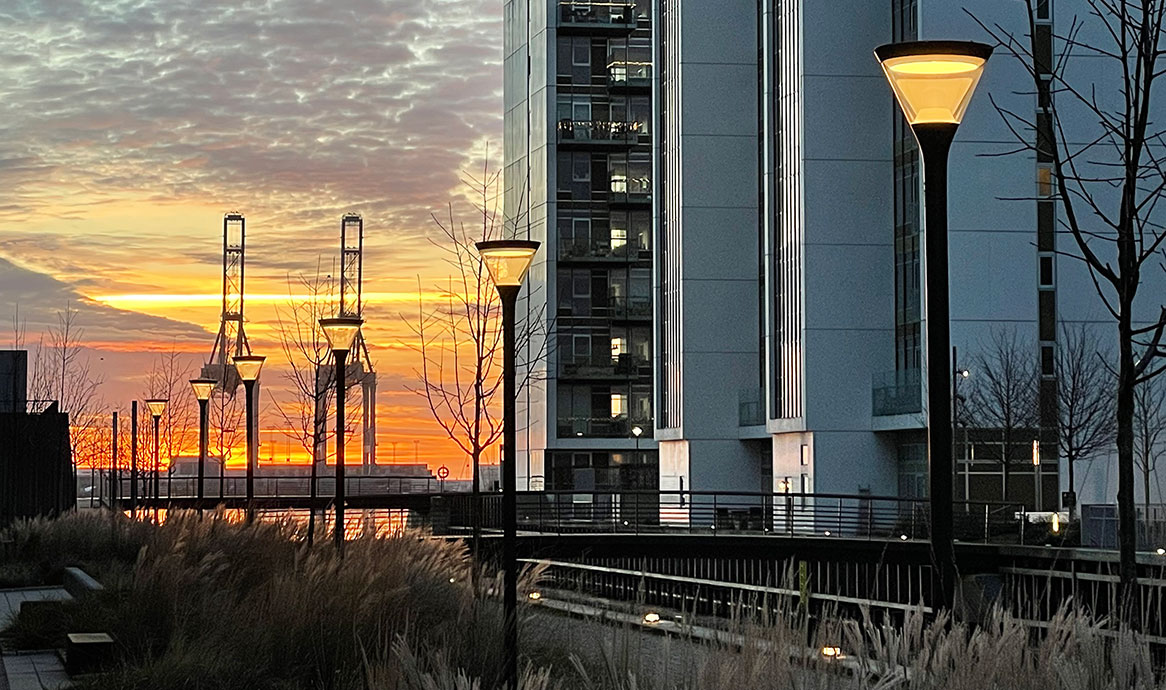

Sky Park - Abendstimmung im Osthafen Aarhus, Foto: Morten Hove Lasthein

Umbraco.Cms.Core.Models.Link Mehr Fotos aus Aarhus Ost

Sky Park - Abendstimmung im Dezember, Aarhus Osthafen, Foto: Morten Hove Lasthein

Umbraco.Cms.Core.Models.Link Mehr Fotos aus Aarhus

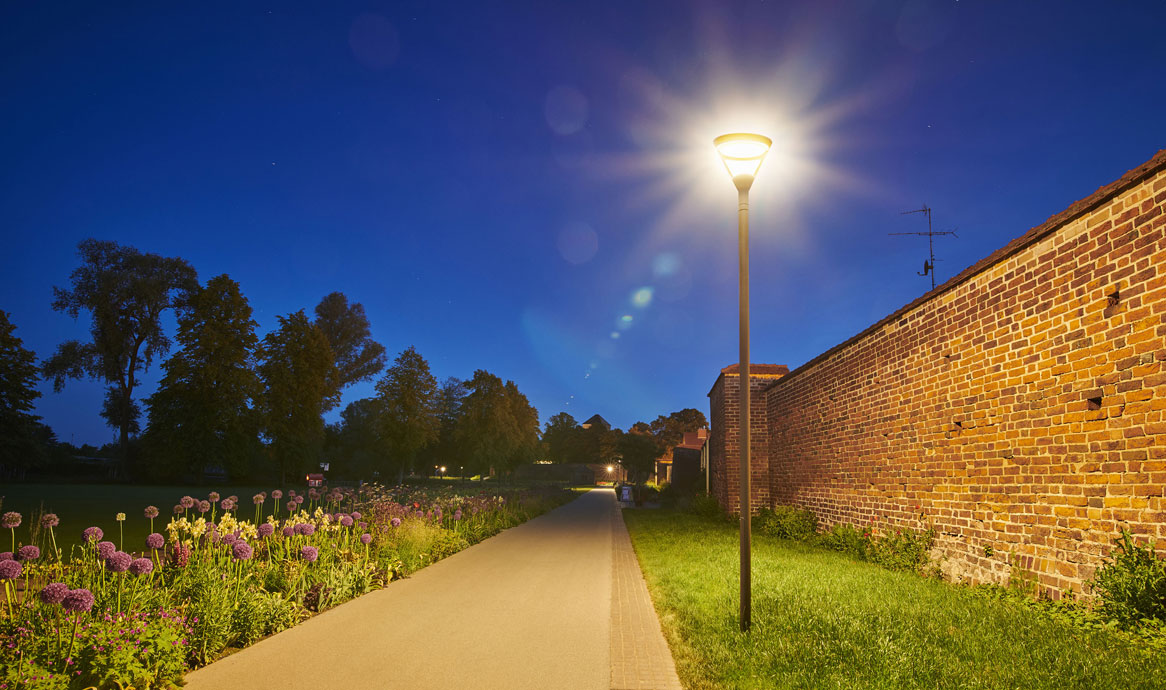

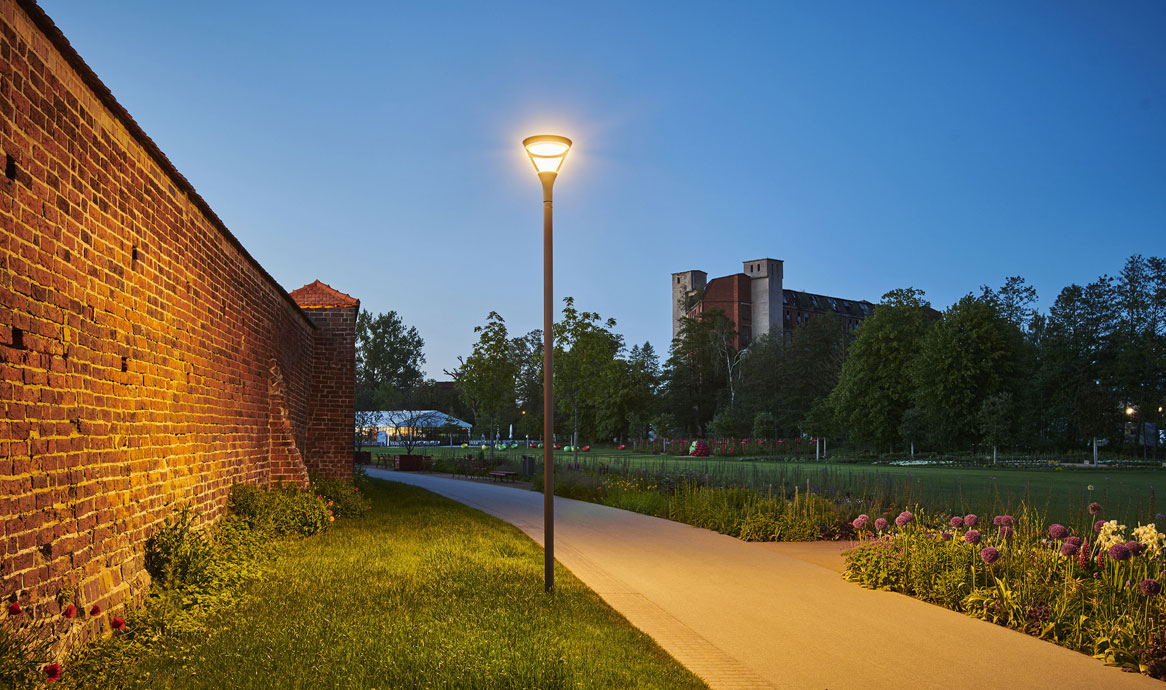

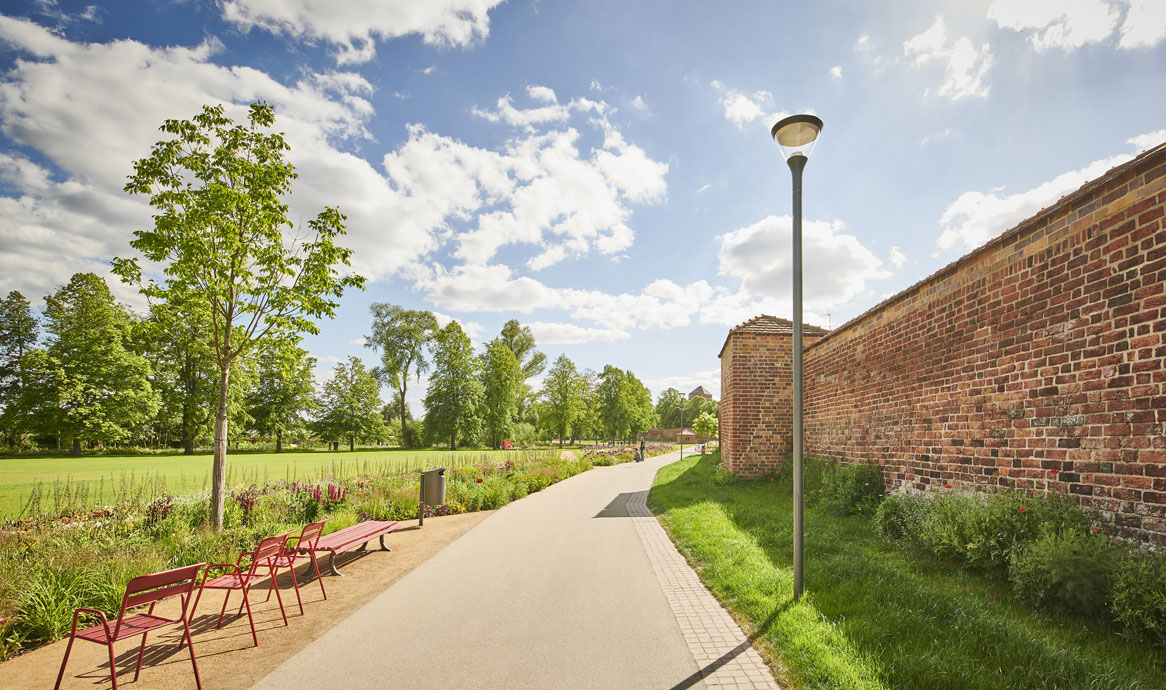

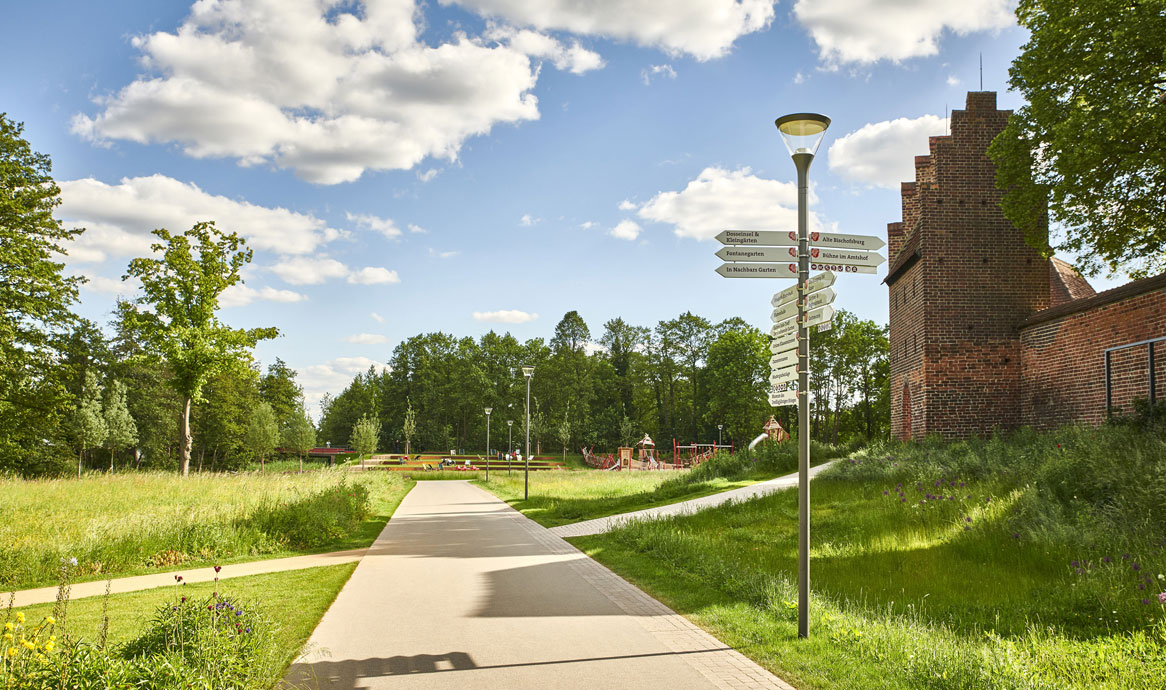

Sky Park, graphitgrau, Landesgartenschau Wittstock bei Berlin

Umbraco.Cms.Core.Models.Link Mehr Photos aus Wittstock

Sky Park, graphitgrau, Landesgartenschau Wittstock bei Berlin

Umbraco.Cms.Core.Models.Link Mehr Photos aus Wittstock

Sky Park, graphitgrau, Landesgartenschau Wittstock bei Berlin

Umbraco.Cms.Core.Models.Link Mehr Photos aus Wittstock

Sky Park, graphitgrau, Landesgartenschau Wittstock bei Berlin

Umbraco.Cms.Core.Models.Link Mehr Photos aus Wittstock

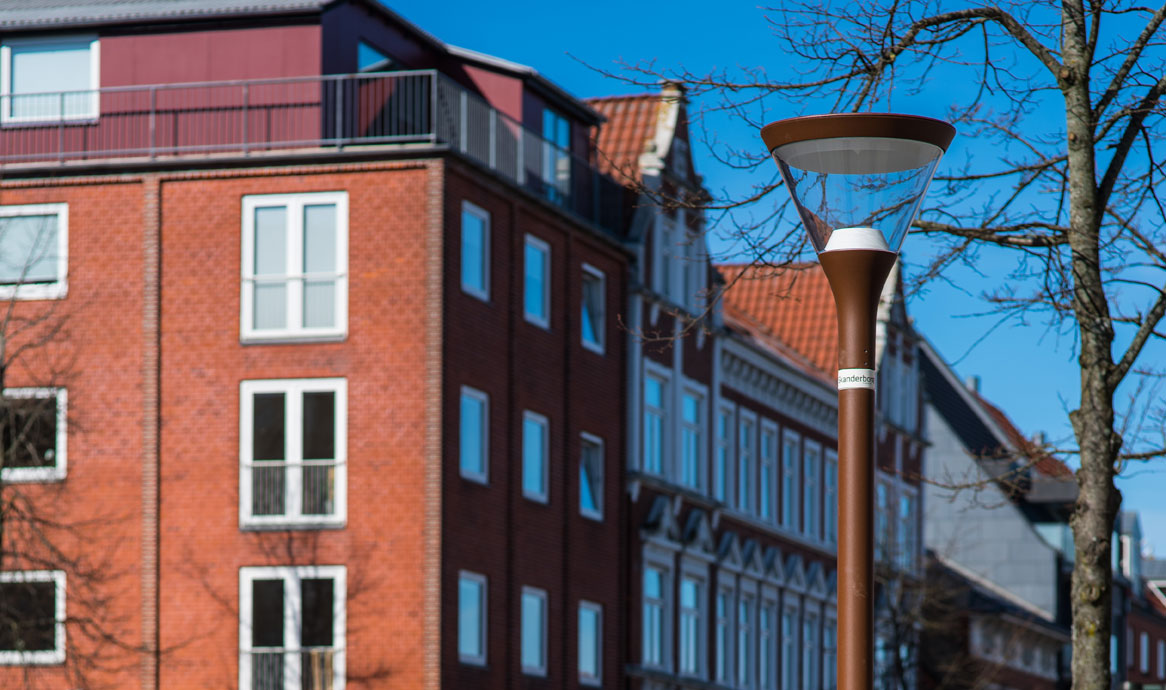

Sky Park, cortenbraun, weißer Abstandsring mit Stadtlogo Skanderborg

Umbraco.Cms.Core.Models.Link Mehr Sky Park in cortenbraun

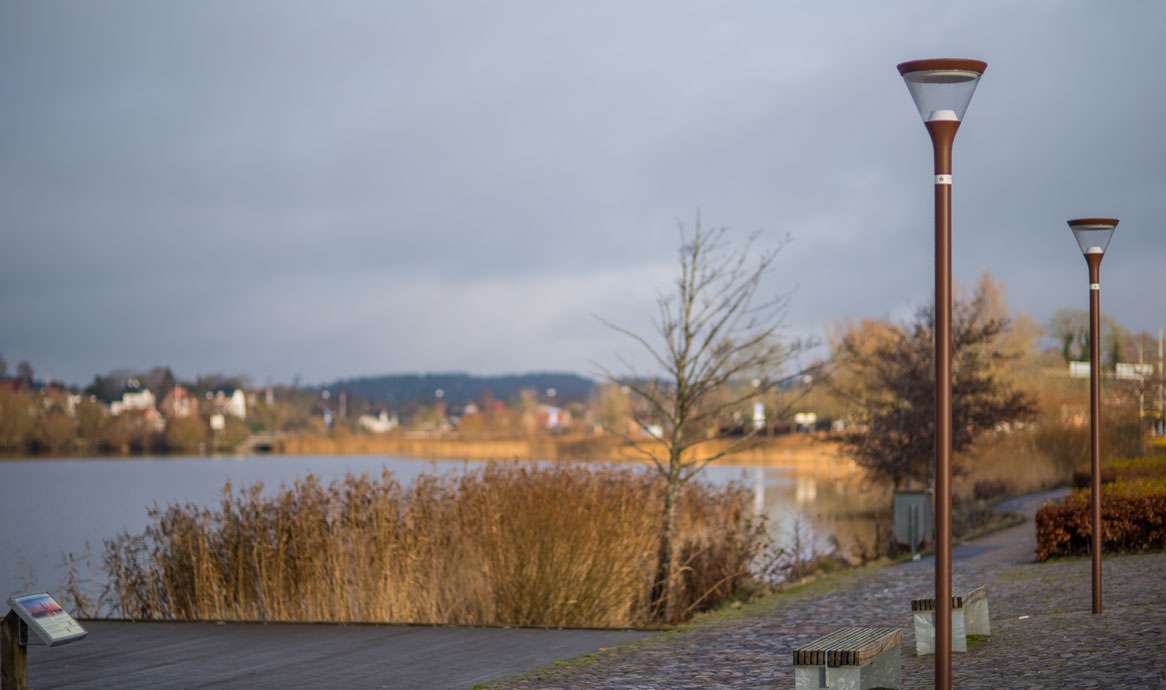

Sky Parkleuchte, cortenbraun, weißer Abstandsring mit Stadtwaffe Silkeborg

Umbraco.Cms.Core.Models.Link Mehr Photos aus Silkeborg

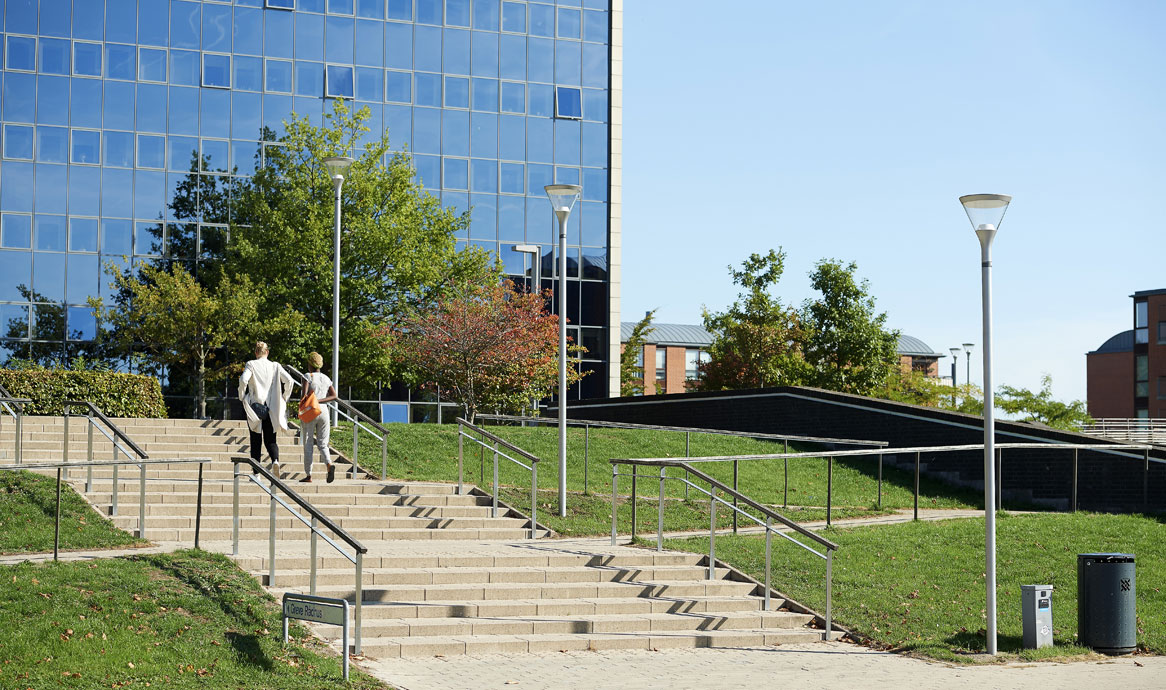

Sky Park mit dem Stadtlogo von Greve Kommune kennzeichnet das Rathausgebiet.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Greve

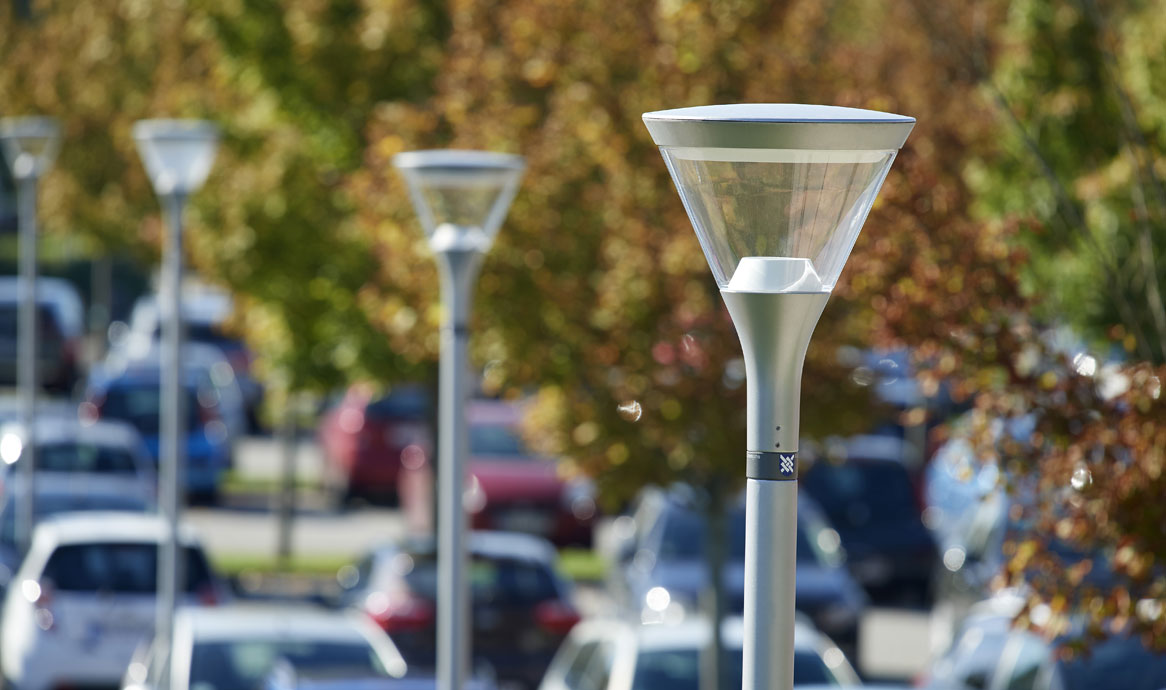

Sky Parkleuchte, silbergrau, Mast, silbergrau, Ring graphitgrau, Greve Rathaus.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Greve

Sky Park auf Ø90 Mast, graphitgrau, mit Abstandsring derselben Farbe.

Sky Park auf Ø90 mm Designmast, graphitgrau, mit silbergrauem Abstandsring - Korsør Fæstning.

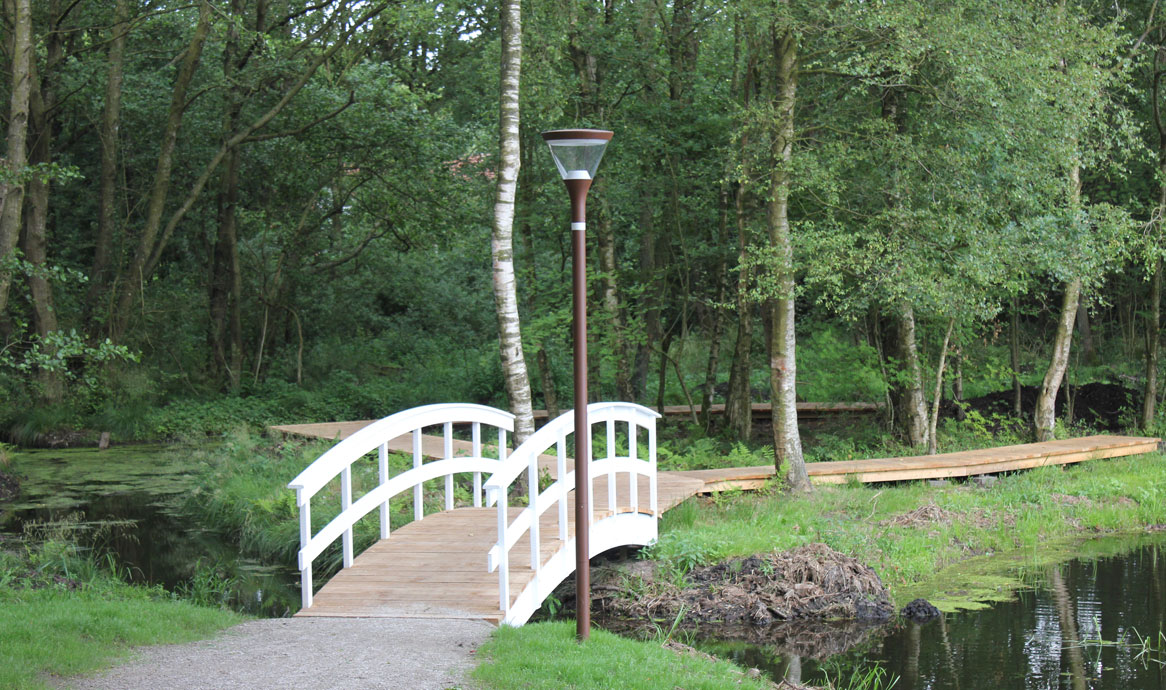

Sky Park in cortenbraun mit weißem Abstandsring, Tistrup Bypark

Umbraco.Cms.Core.Models.Link Mehr Sky in cortenbraun

Sky Parkleuchten sind an vielen der Stationen der Aarhus Stadtbahn eingesetzt worden. Hier Beder Station, Aarhus Süd.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Aarhus

Sky Parkleuchten sind an vielen der Stationen der Aarhus Stadtbahn eingesetzt worden. Hier graphitgrau, Beder Station, Aarhus Süd.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Aarhus

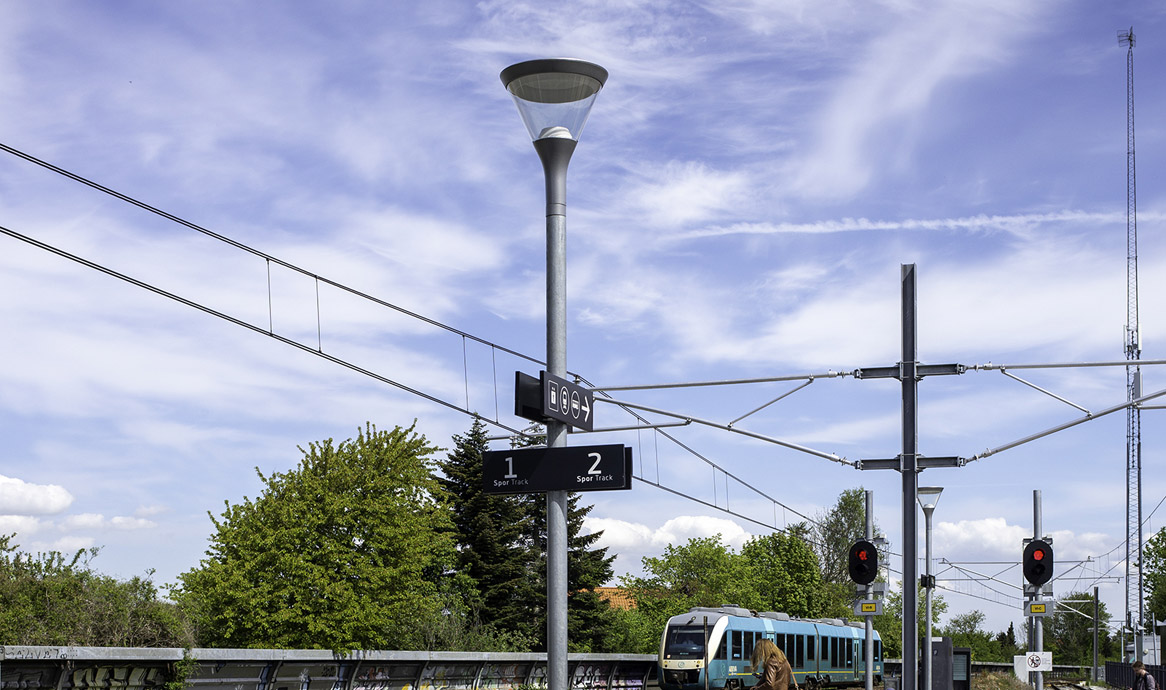

Sky Park in silbergrau auf feuerverzinktem Mast. Sowohl Regionalzüge als auch die Stadtbahnzüge passieren Viby.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Aarhus

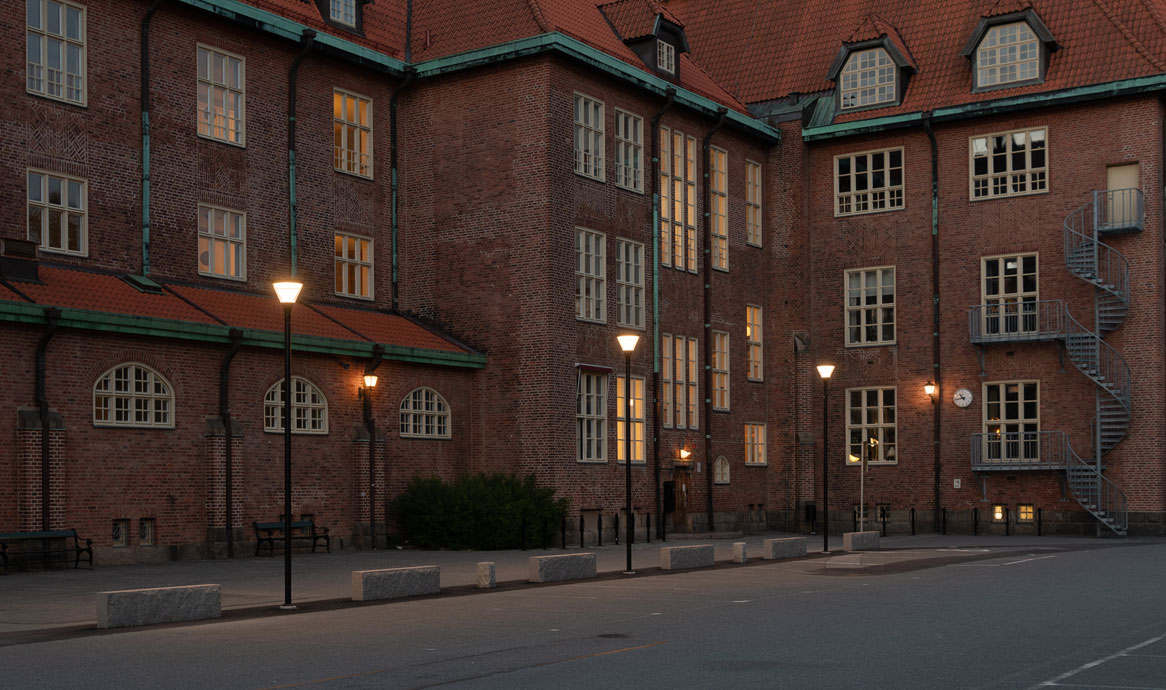

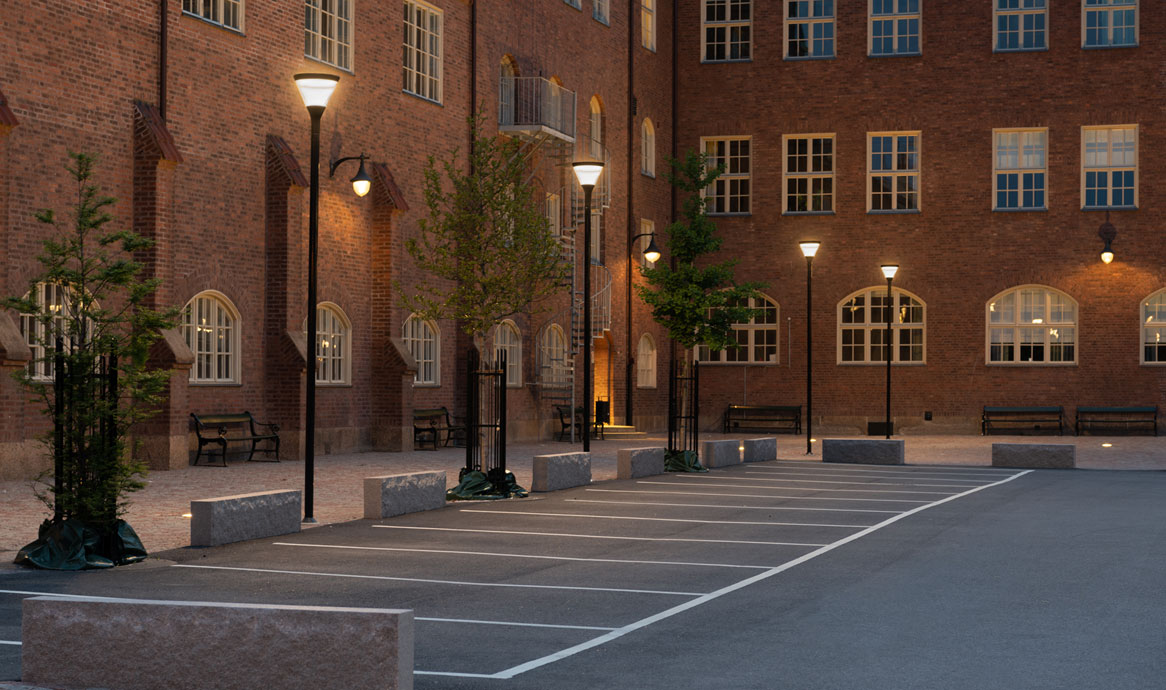

Sky Parkleuchte auf Ø90 Mast, schwarz, Hvitfeldtska Gymnasium, Göteborg. Photo: Lasse Olsson

Umbraco.Cms.Core.Models.Link Mehr Photos

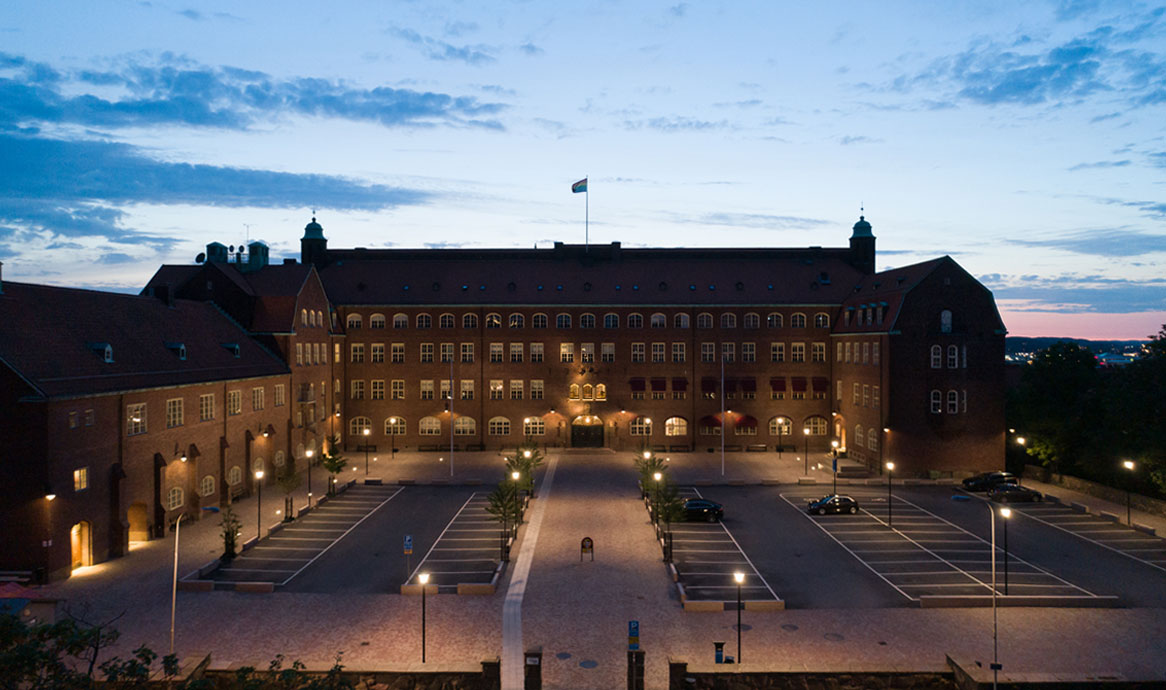

Sky Parkleuchte, Hvitfeldtska Gymnasium, Göteborg - moderne Leuchte und Gebäude aus Anfang des vorrigen Jahrhunderts. Photo: Lasse Olsson

Umbraco.Cms.Core.Models.Link Mehr Photos

Sky Parkleuchte, Hvitfeldtska Gymnasium, Göteborg. Photo: Lasse Olsson

Umbraco.Cms.Core.Models.Link Mehr Photos

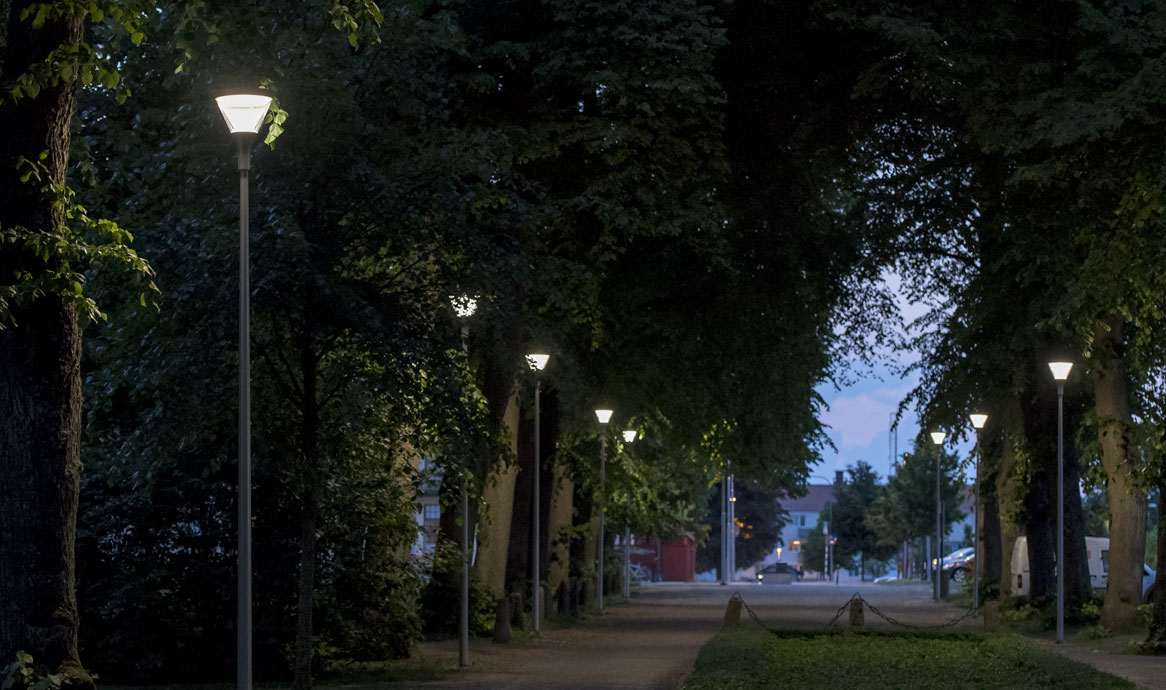

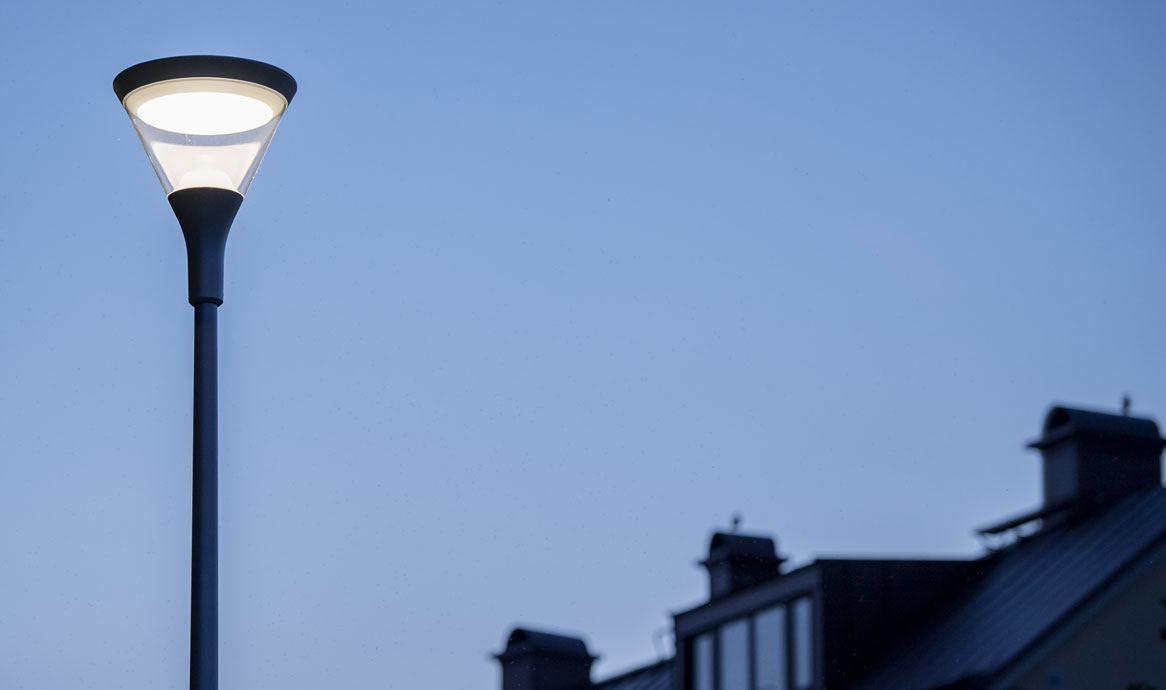

Sky Park auf Ø60 Mast, Linneparken, Växjö, Schweden.

Umbraco.Cms.Core.Models.Link Mehr Photos.

Sky Park auf Ø60 Mast, Linneparken, Växjö, Schweden.

Umbraco.Cms.Core.Models.Link Mehr Photos

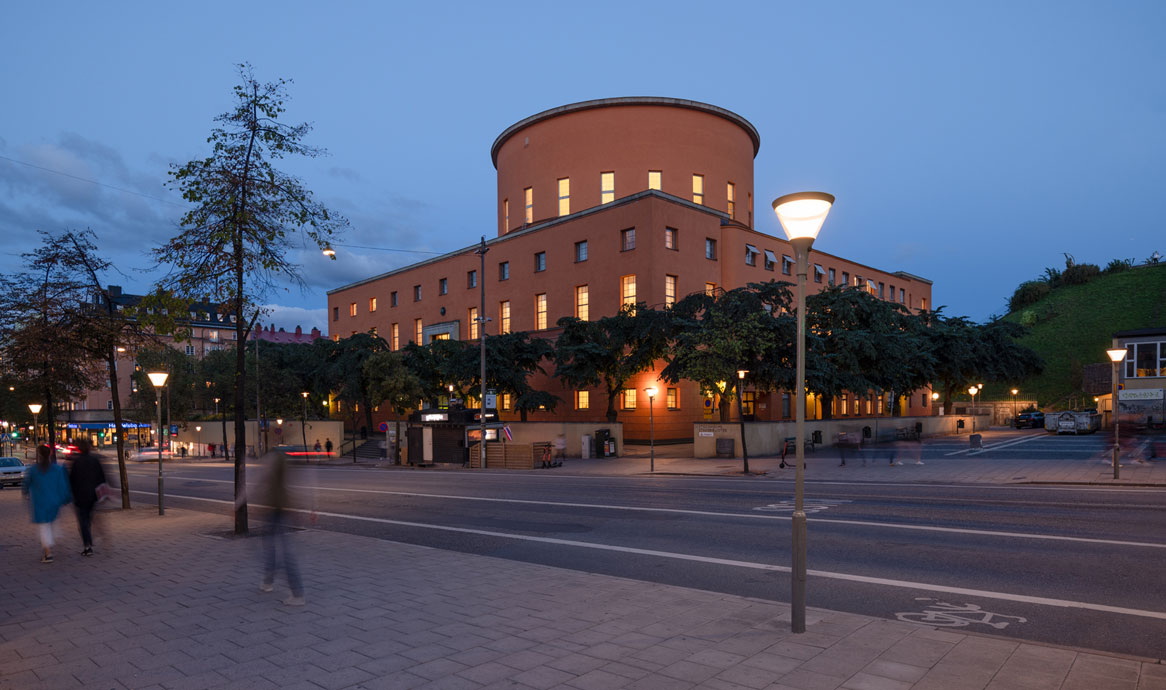

Sky Park und Way Seilleuchte in Stockholm. Die Leuchten sind mit Sensor-ready Sockeln für Smart-City Anwendungen versehen.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Stockholm

Sky Park und Way Seilleuchte in Stockholm. Die Leuchten sind mit Sensor-ready Sockeln für Smart-City Anwendungen versehen.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Stockholm

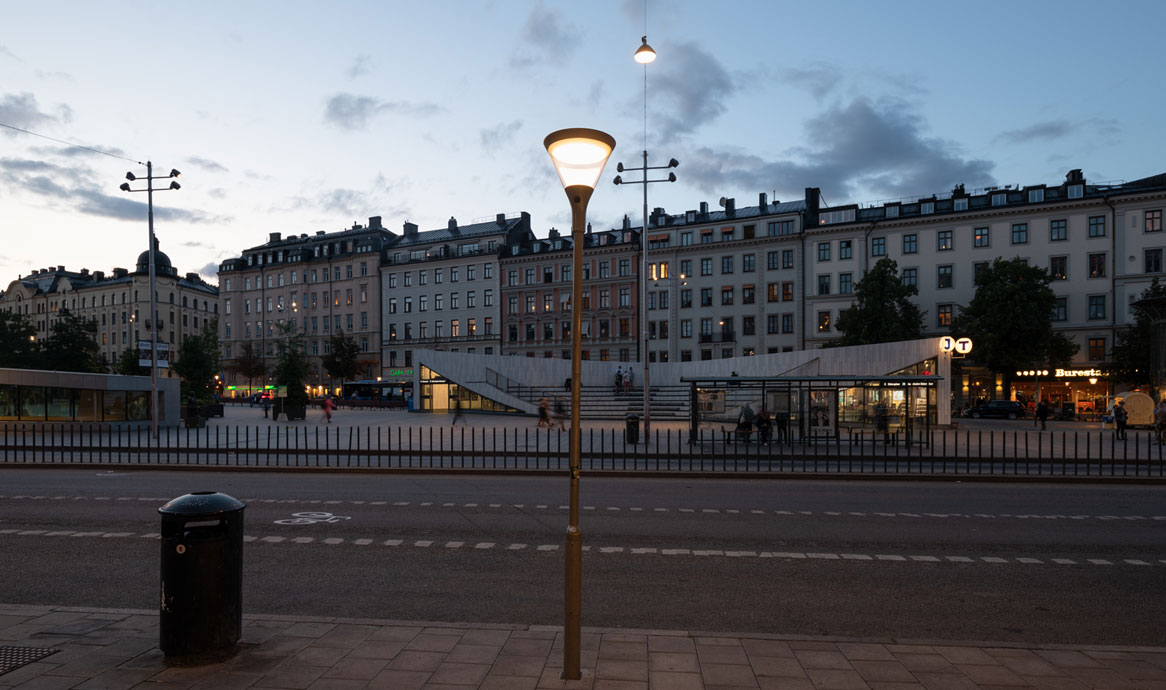

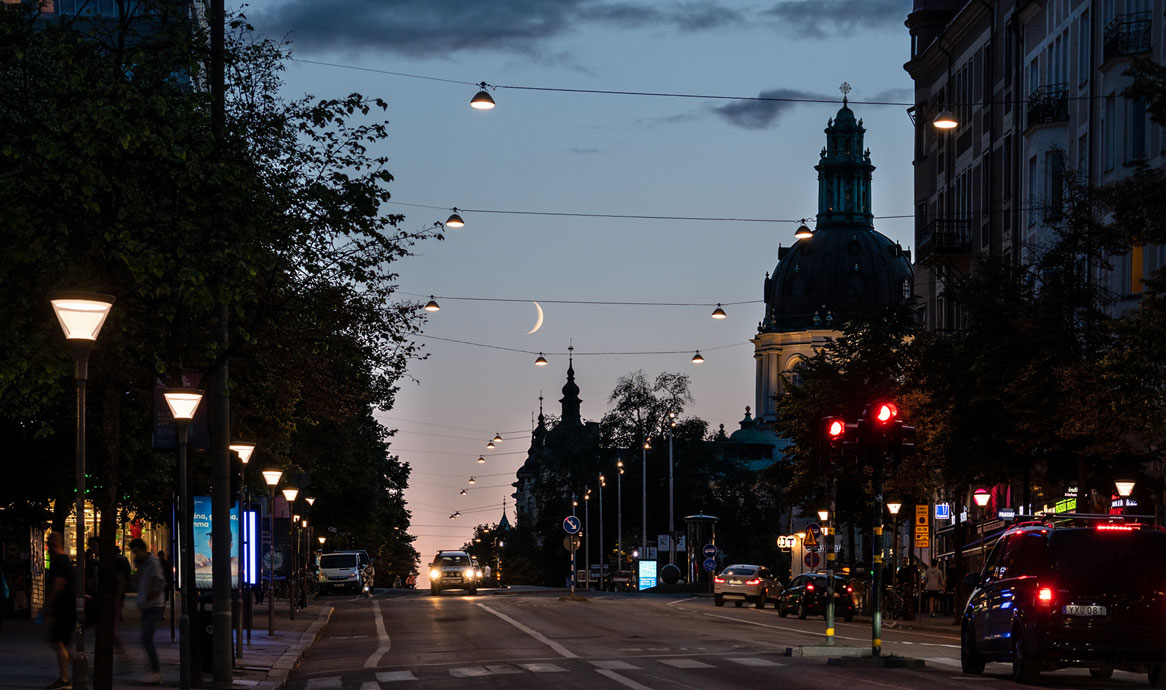

Sky Park und Way Seilleuchte, Sveavägen in Stockholm. Die Leuchten sind mit Sensor-ready Sockeln für Smart-City Anwendungen versehen.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Stockholm

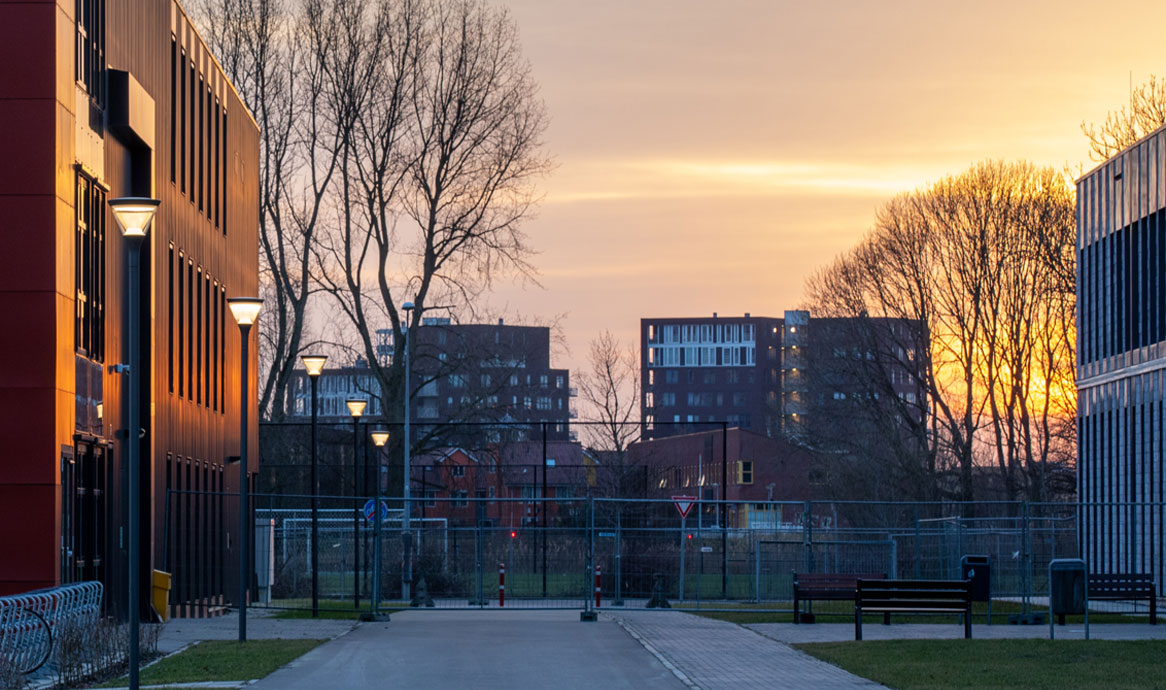

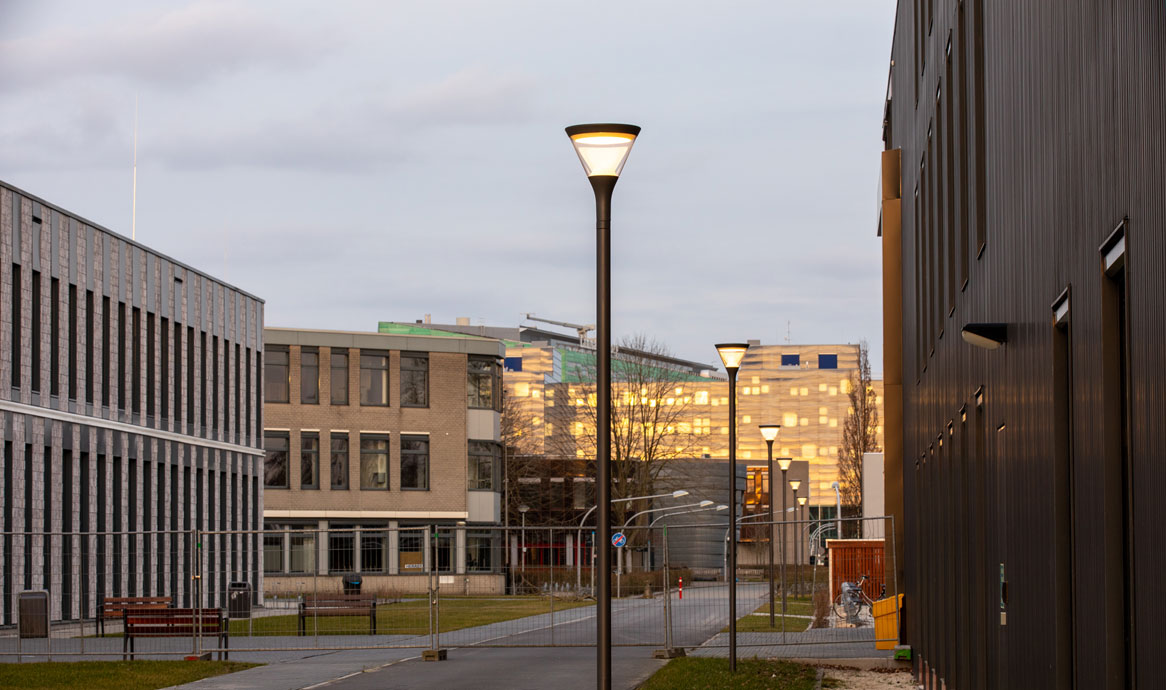

Sky Park, Campus Zernike, Groningen Universität, Niederlande

Umbraco.Cms.Core.Models.Link Mehr Fotos aus Groningen

Sky Park, Campus Zernike, Groningen Universität, Niederlande

Umbraco.Cms.Core.Models.Link Mehr aus Groningen

Sky Park mit Stutzen für Ø76 mm Mast, Holland

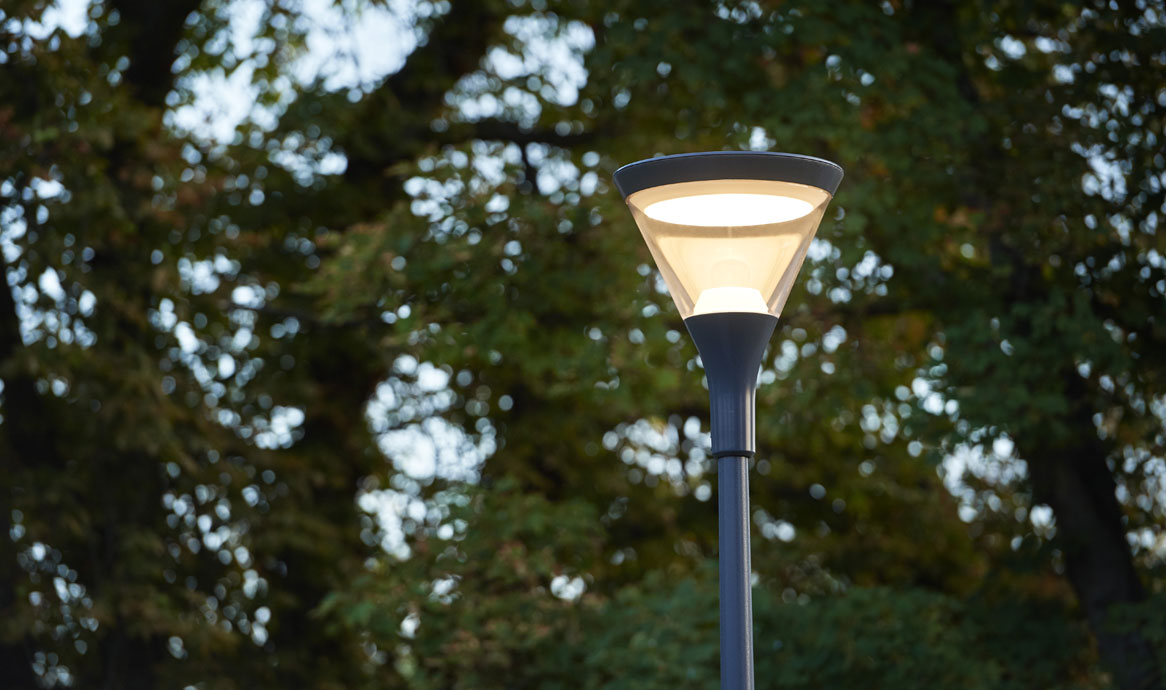

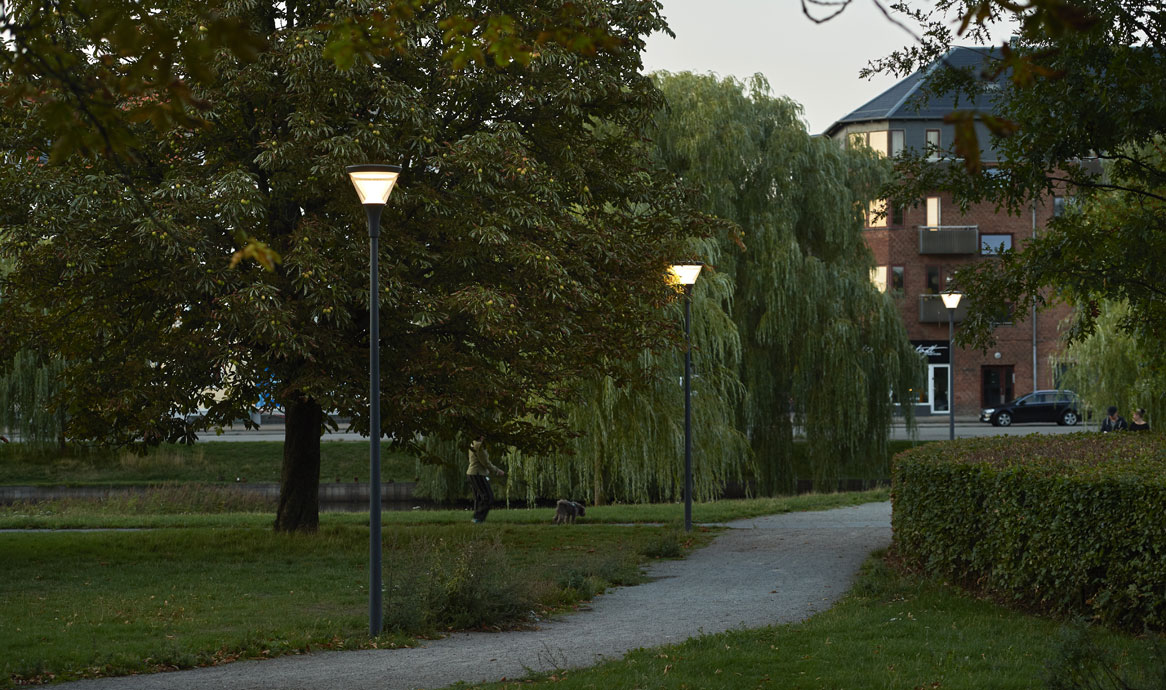

Sky Park, Platz in Utterslev, Stadt Kopenhagen

Umbraco.Cms.Core.Models.Link Mehr Photos aus Kopenhagen

Sky Park in "Kopenhagen grau" RAL 7024, Utterslev, Stadt Kopenhagen

Umbraco.Cms.Core.Models.Link Mehr Photos aus Kopenhagen

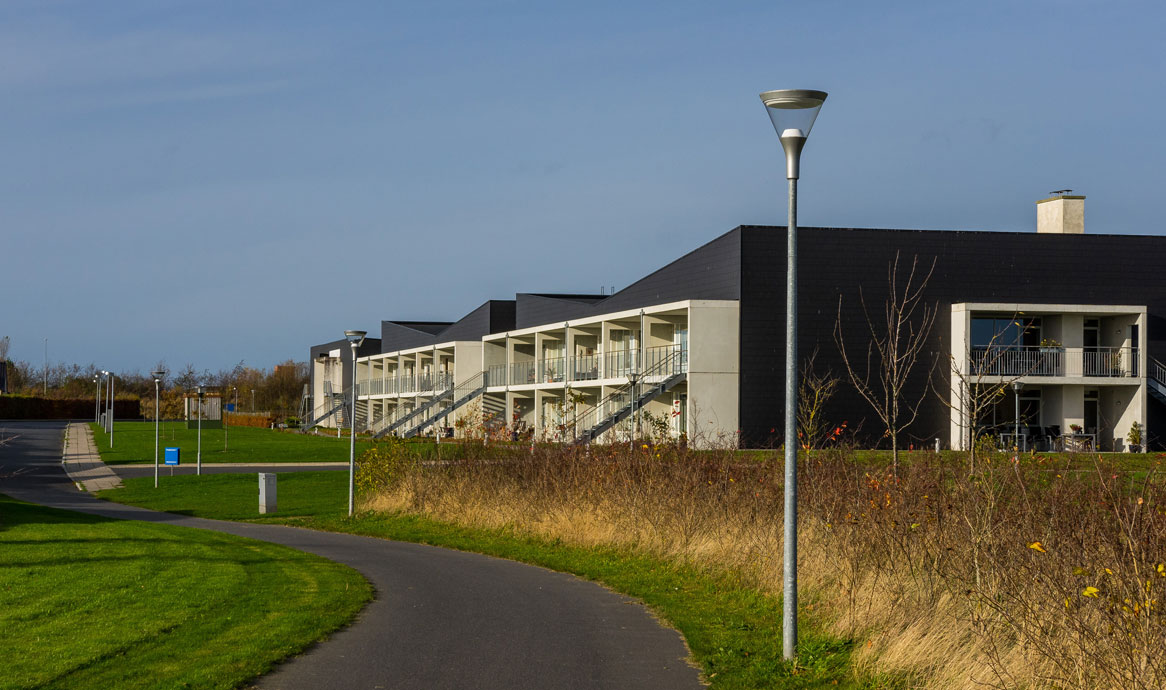

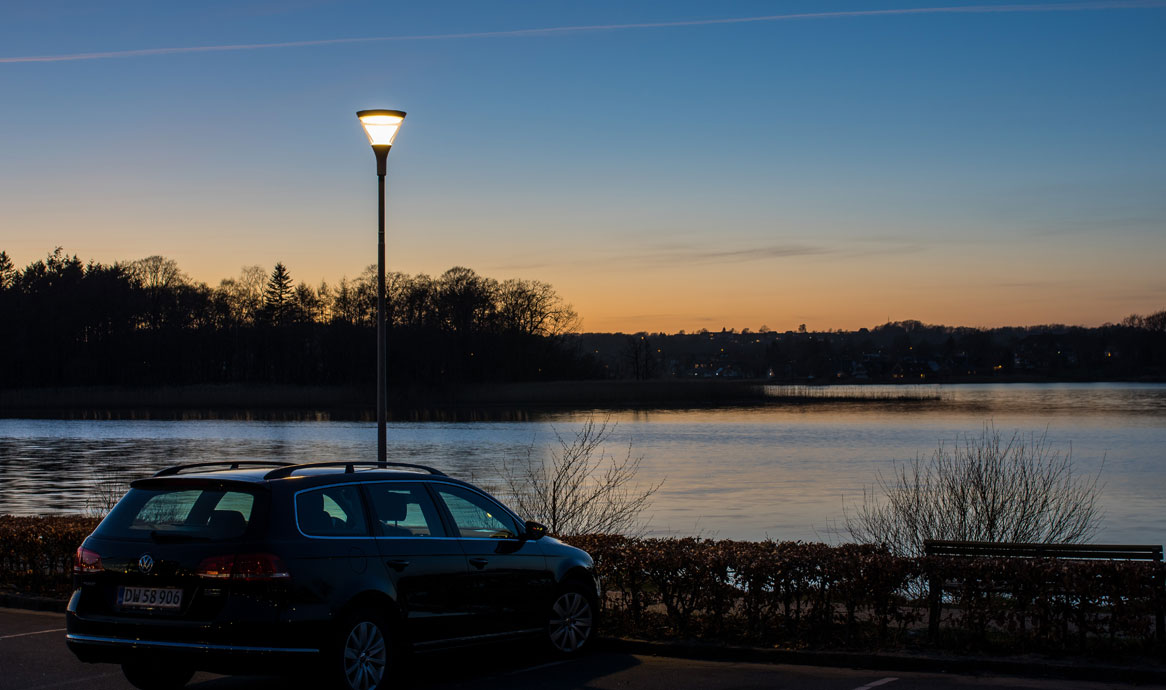

SKY Park in Silkeborg Kommune. Hier sind die Sky Parkleuchten auf feuerverzinkten Standardmasten montiert.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Silkeborg

Sky wird oft in Wohngebieten benutzt - hier Silkeborg.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Wohngebieten

Radfahren, Silkeborg

Umbraco.Cms.Core.Models.Link Mehr Photos aus Wohngebieten

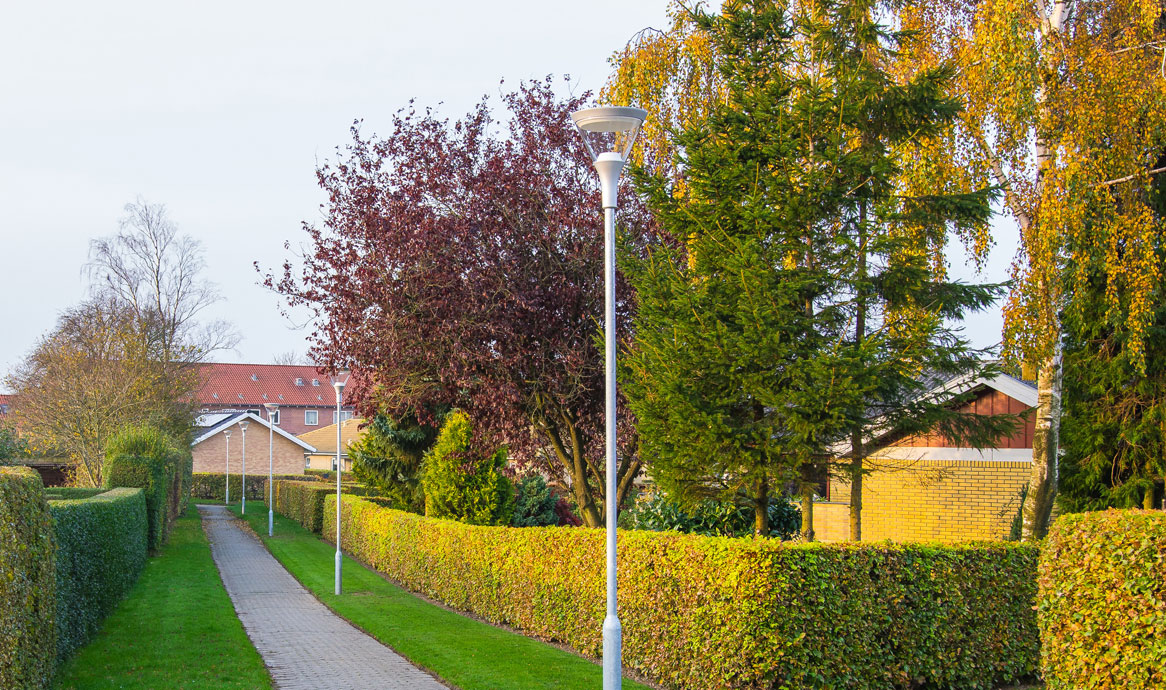

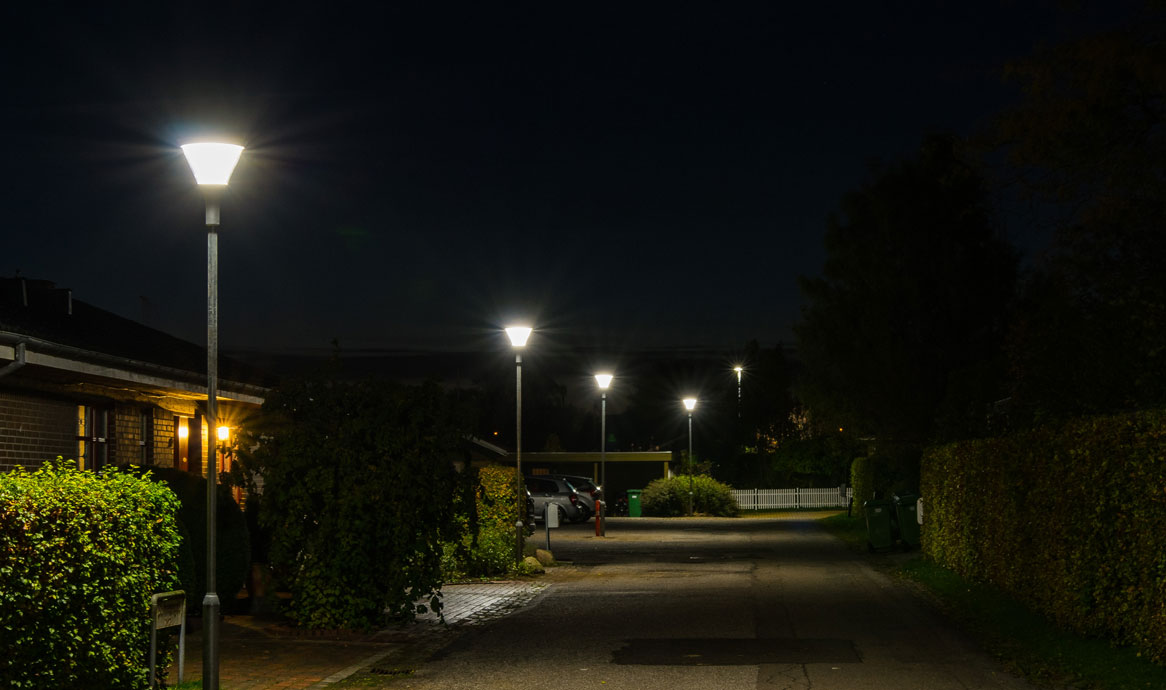

Mårslet in der Nähe von Aarhus, Sky Park auf Standardmast Ø60 mm.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Wohngebieten

Mårslet, Aarhus Kommune, Sky Park auf feuerverzinktem Ø60 Standardmast.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Wohngebieten.

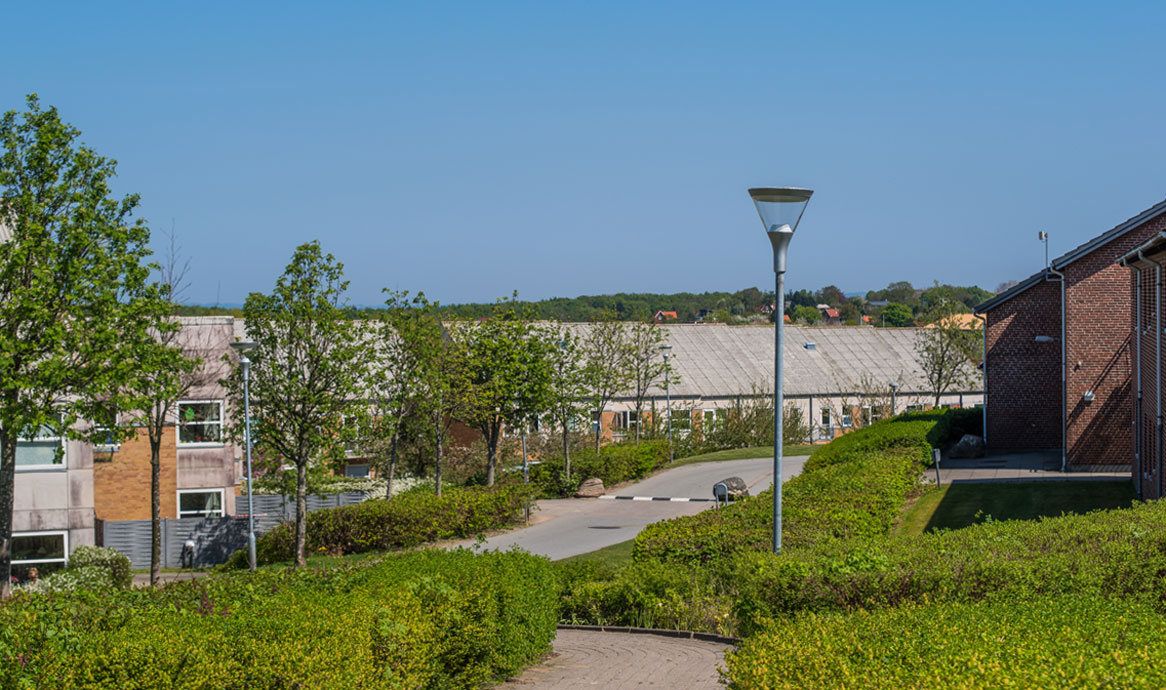

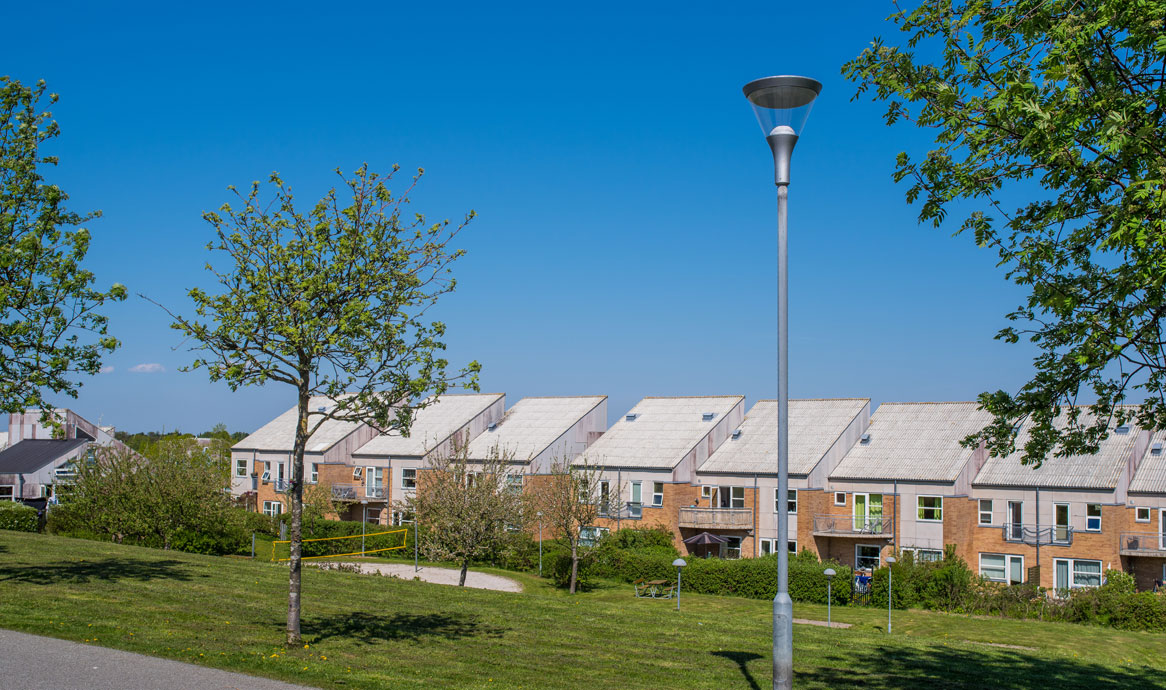

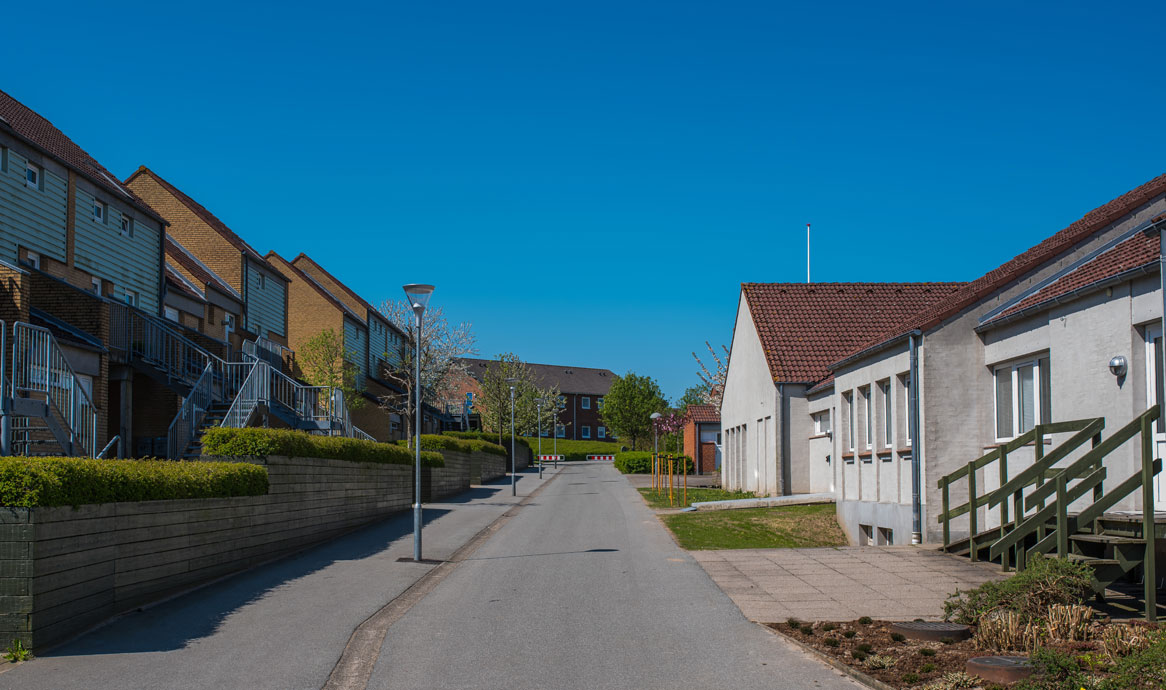

Sky Park auf Standardmast Ø60, Højbjerg, Aarhus Kommune.

Umbraco.Cms.Core.Models.Link Photos aus Aarhus

Sky Park auf Standardmast Ø60, Højbjerg, Aarhus Kommune.

Umbraco.Cms.Core.Models.Link Photos aus Aarhus

Sky Park auf Standardmast Ø60, Højbjerg, Aarhus Kommune.

Umbraco.Cms.Core.Models.Link Photos aus Aarhus

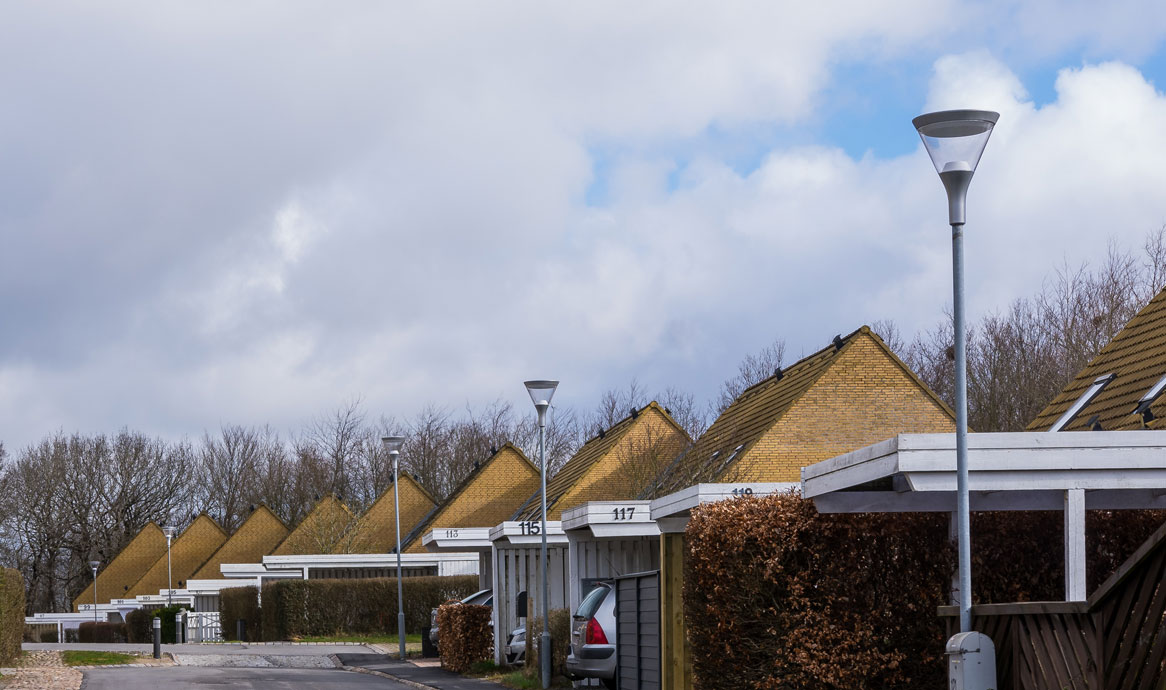

Sky Park auf standardmast, Hasselager, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Mehr Sky in Wohngebieten

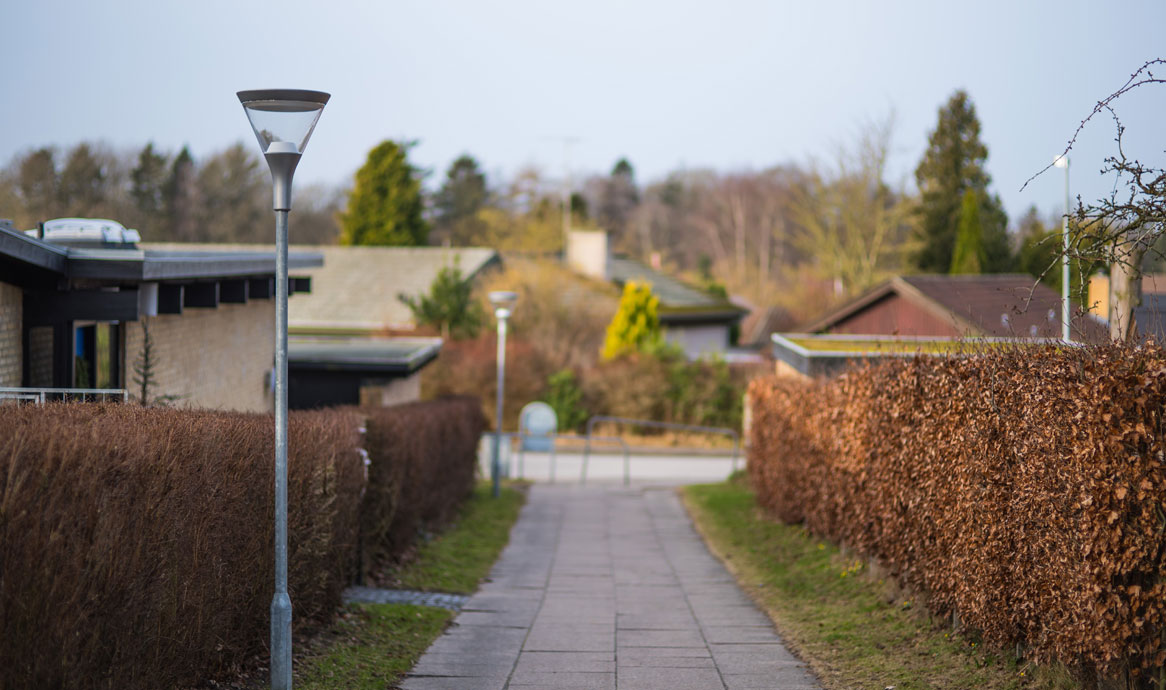

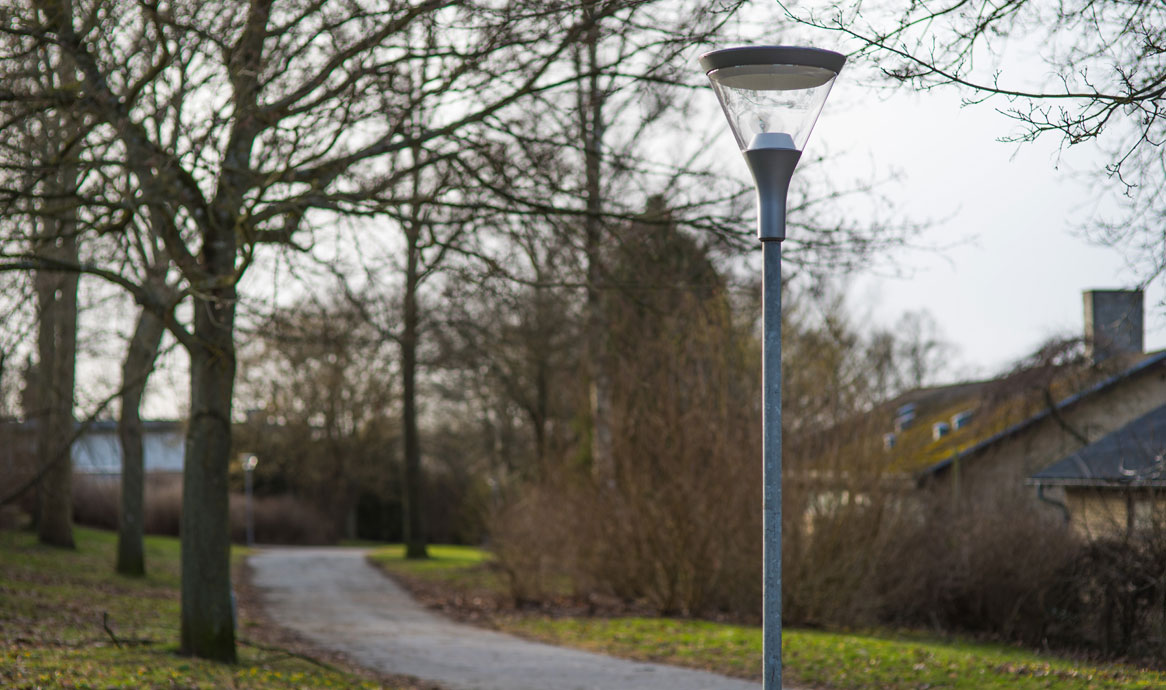

Sky Park, silbergrau, Mast feuerverzinkt, Randers Kommune

Sky Park in Randers Kommune

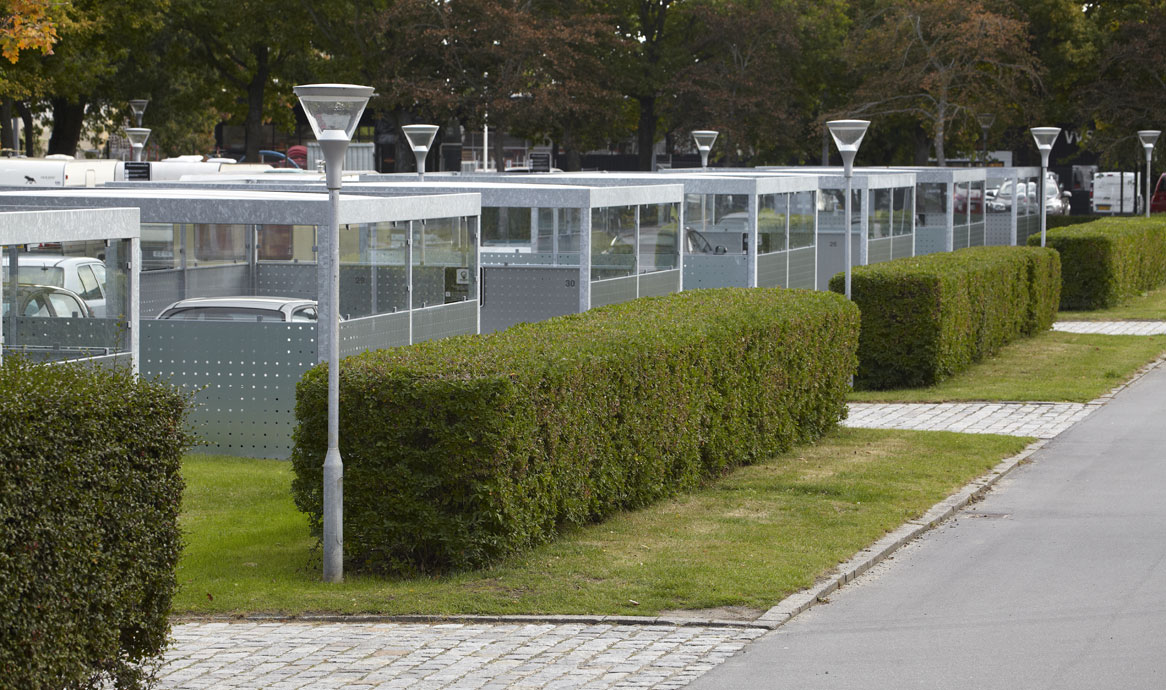

Sky Park in Wohngebiet Søndermarken, Fredericia.

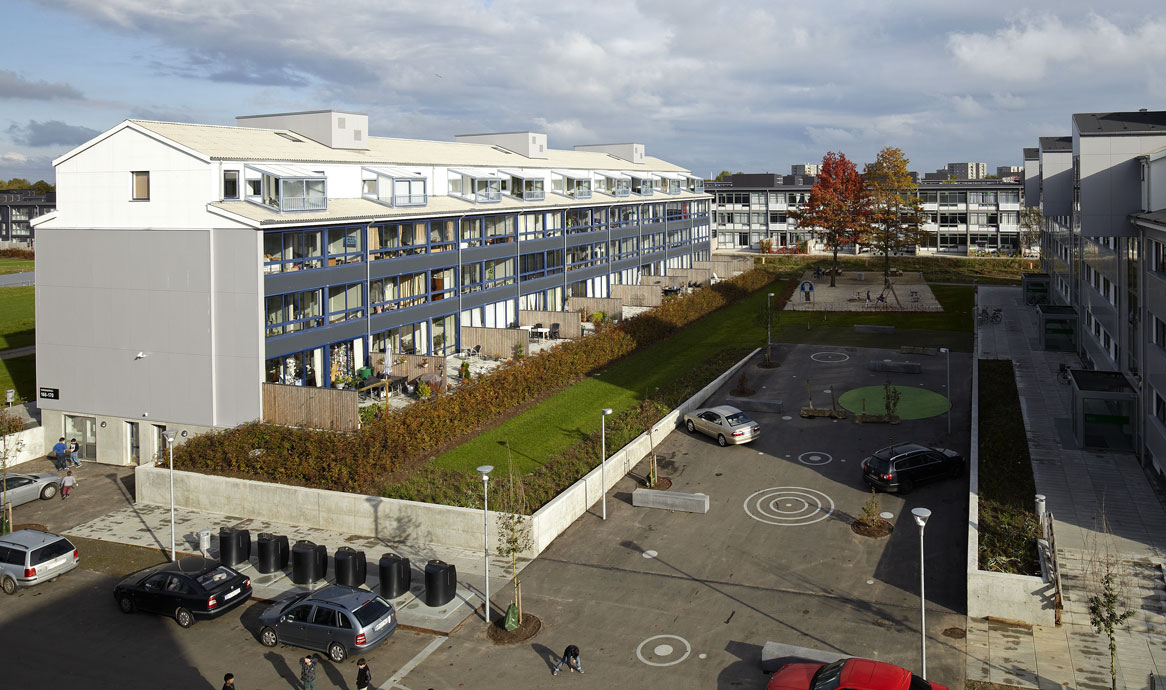

Sky Park und Nyx 330, Korskærparken, Fredericia.

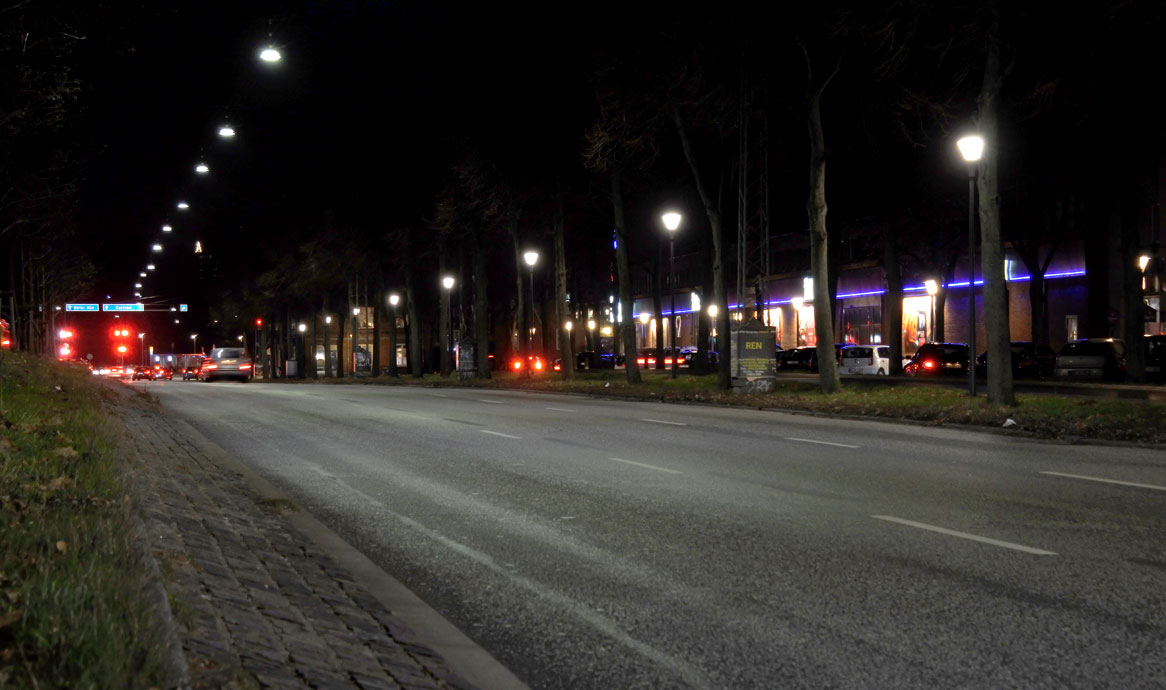

Sky Park, 4 Meter Mast, Lyngbyvej, Kopenhagen.

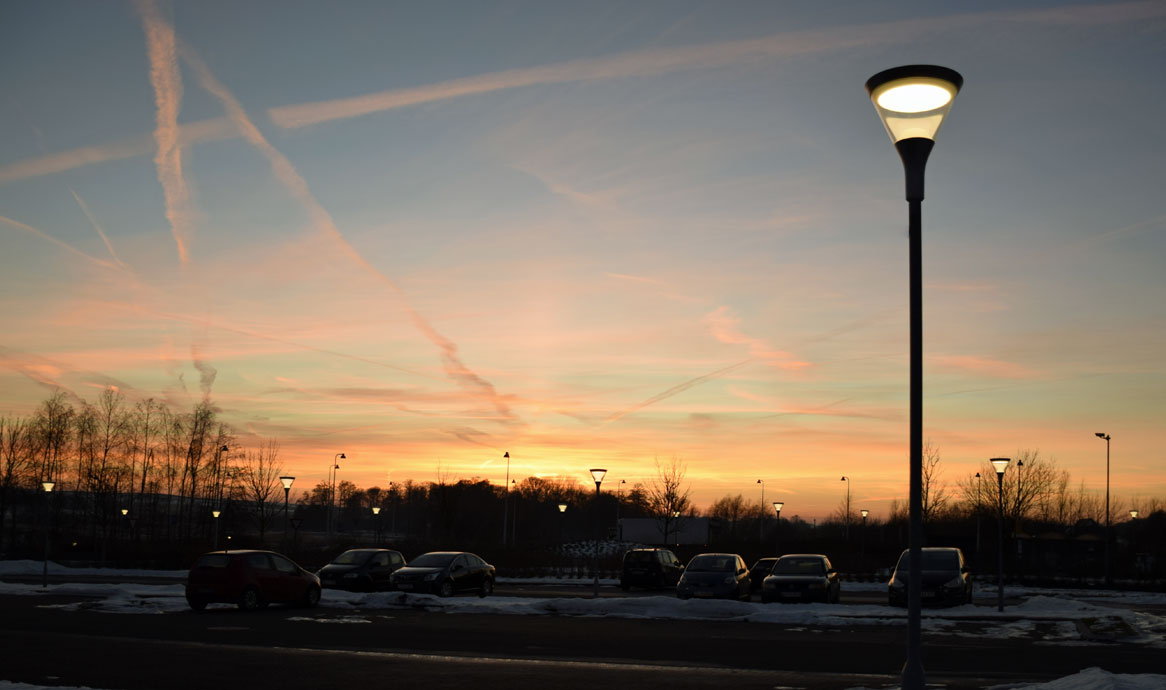

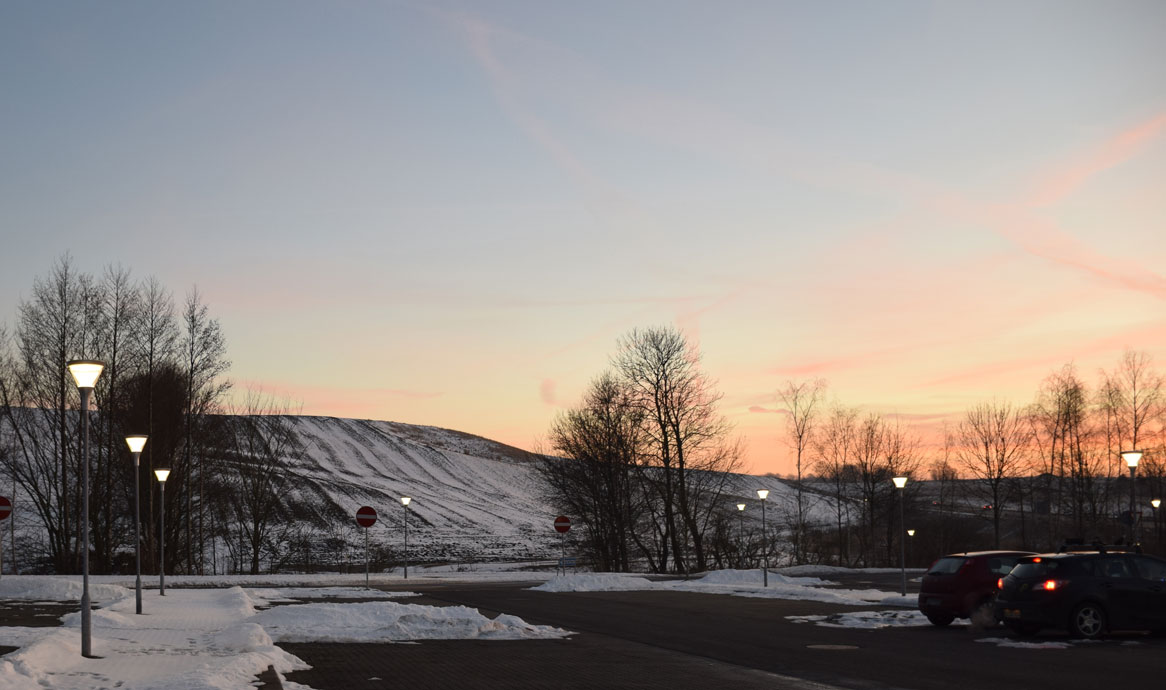

Sky Park, Kildedal Station, Ballerup Kommune
