SKY WAND

Sky Wand hat Dimensionen und Lichttechnik wie Sky Park und ist in den gleichen Farbvarianten erhältlich.

Spezifikationen

Specifikationer

Leuchtendaten

SKY WAND
Material	Aluminiumguß
Finish	Raw anodisiert
	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Abschirmung	Longlife Polycarbonat mit UV-beständigem Acryl, klar
Montage	An Wand
Anschluß	Verdrahtung in 5 x 2,5 mm2 Klemme
Schutzart/-klasse	IP66, Klasse I oder II
Schlagfestigkeit	IK10
Korrosionsklasse	C4, Option für C5
Blendindexklasse	D6
Gewicht	9,7 kg
Windfläche	0,143 m2 (lateral)

LED Low Lumen

LED Typ	Bridgelux V18
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L100B10
	Constant Lumen Output
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 80, typisch 85 Ra
	Option für 90 Ra, 3000 K, mit R9 = 72
	Längere Lieferzeit für Ra 90
Farbgenauigkeit	3 Steps SDCM
Lichtstrom	Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 80 Ra	2700K: 325-3950 lm
	3000K: 325-4025 lm
	4000K: 325-4050 lm
LED-lumen, 90 Ra	3000K: 275-3000 lm
Wirkungsgrad	74%

LED High Lumen

LED Typ	Bridgelux V22
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L100B10
	Constant Lumen Output
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 80, typisch 85 Ra
	Option für 90 Ra, 3000 K, mit R9 = 72
	Längere Lieferzeit für Ra 90
Farbgenauigkeit	3 Steps SDCM
Lichtstrom	Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 80 Ra	2700K: 625-6800 lm
	3000K: 625-6950 lm
	4000K: 650-7025 lm
LED-lumen, 90 Ra	3000K: 275-3000 lm
Wirkungsgrad	74%

Treiberdaten

Treiber	Xitanium Full Xi FP 22 W 0,2-0,7 A, programmierbar
Einschaltstrom	max 15 A (50% nach 295 µs)
Nennspannung, AC	220-240 Vac
Betriebsspannung, AC	80-264 Vac
Nennspannung, DC	186-250 Vdc
Betriebsspannung, DC	168-275 Vdc
Nennfrequenz	50-60 Hz
Betriebsfrequenz	45-66 Hz
Max Vorsicherung	16 A
Überspannungsschutz	L/N-GND: 10 kV
	L-N: 6 kV
Betriebsdauer	min 100.000 Stunden
Dimmung	5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Dimmungsmöglichkeiten	DALI-2, LineSwitch

Varianten und Zubehör

Bestell-Nr.	SKY WAND
6834-	V18, Low lumen, programmierbar, max 24 W

Zubehör
8006-	Abblendung aus lackiertem Aluminium

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur etc. in der Tabelle.

Farbe	Farbtemperatur
01 = raw anodisiert	827 = 2700 K, 80 Ra
4 = grafitgrau	830 = 3000 K, 80 Ra
9 = silbergrau	840 = 4000 K, 80 Ra
17 = cortenbraun	930 = 3000 K, 90 Ra
66 = schwrz noir 900

Dimmung	Schutzklasse
leer = programmierbar	leer = Klasse II
D = DALI-2 (4/5-adriges Kabel)	J = Klasse I
F = LineSwitch

Korrosionsklasse
leer = C4
C5 = C5 Schutz (die Farbkode mit C5 ergänzen)

Beispiel: 6834-9827 = Sky Wand, programmierbar, silbergrau, 2700 K, 80 Ra, Klasse II

Medien & Downloads

Produktinformation

Produktdaten, Sky WandPDF MontageanleitungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Sky WandDOCX Sky WandPDF

3D

Sky WandRFA Sky WandGSM Sky WandLCF Sky Wand3DS

Fotos

Produktbild, Sky WandleuchteJPG Produktbild, Sky Wand cortenbraunJPG

Photometrische Daten

Sky Park, 24 W, 2700 KLDT Sky Park, 24 W, 2700 KPDF Sky Park, 24 W, 3000 KLDT Sky Park, 24 W, 3000 KPDF Sky Park, 24 W, 3000 K, 90 RaLDT Sky Park, 24 W, 3000 K, 90 RaPDF Sky Park, 24 W, 4000 KLDT Sky Park, 24 W, 4000 KPDF Sky Park, 24 W, 2700 K, abgeblendetLDT Sky Park, 24 W, 2700 K, abgeblendetPDF Sky Park, 24 W, 3000 K, abgeblendetLDT Sky Park, 24 W, 3000 K, abgeblendetPDF Sky Park, 24 W, 3000 K, 90 Ra, abgeblendetLDT Sky Park, 24 W, 3000 K, 90 Ra, abgeblendetPDF Sky Park, 24 W, 4000 K, abgeblendetLDT Sky Park, 24 W, 4000 K, abgeblendetPDF

Alle ldt-File

LDT.zipZIP

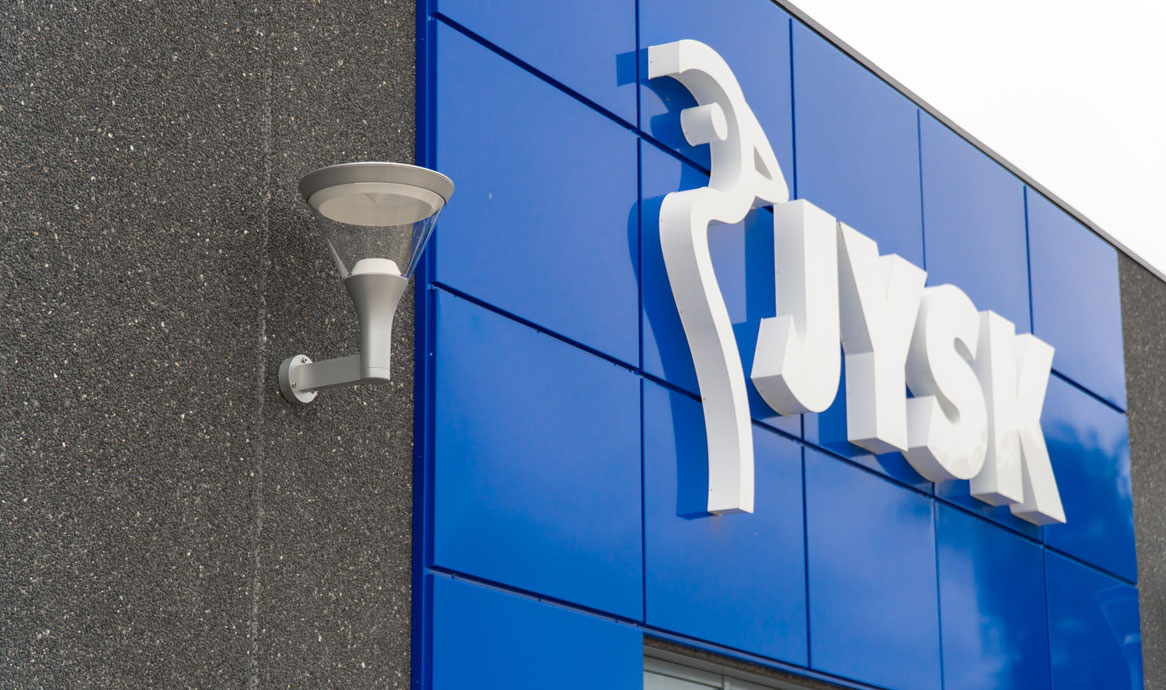

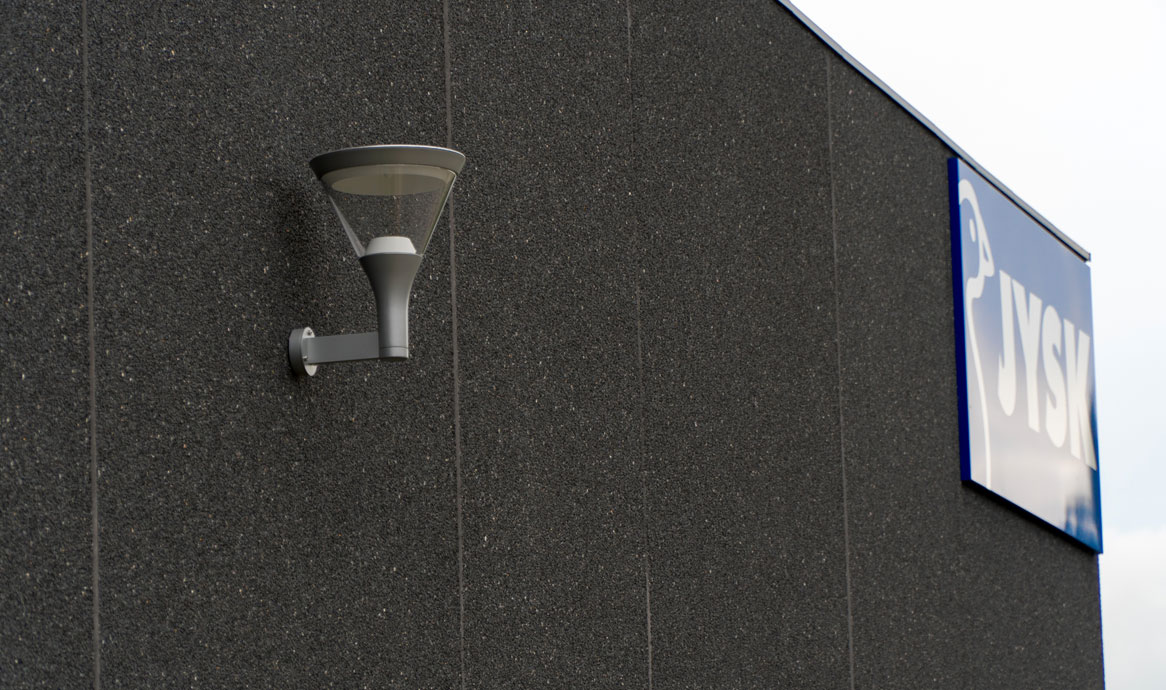

Sky Wand, silbergrau, Dänisches Bettenlager, Kokkedal Industripark.

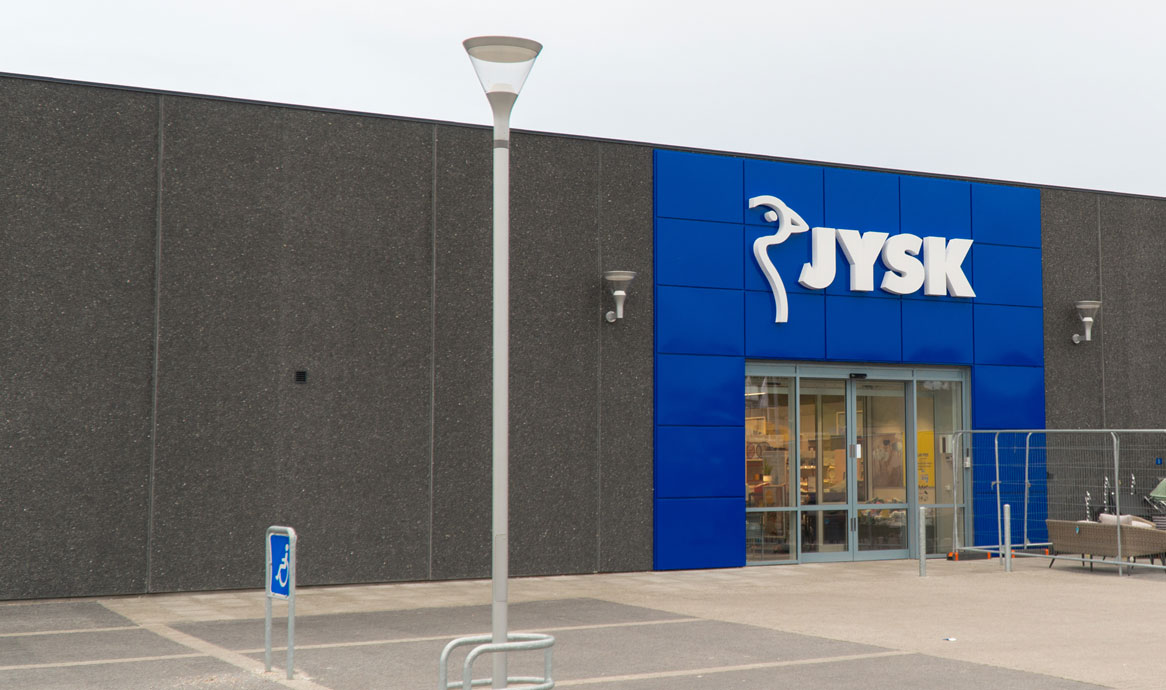

Sky Park und Sky Wand, silbergrau, Dänisches Bettenlager, Kokkedal Industripark.

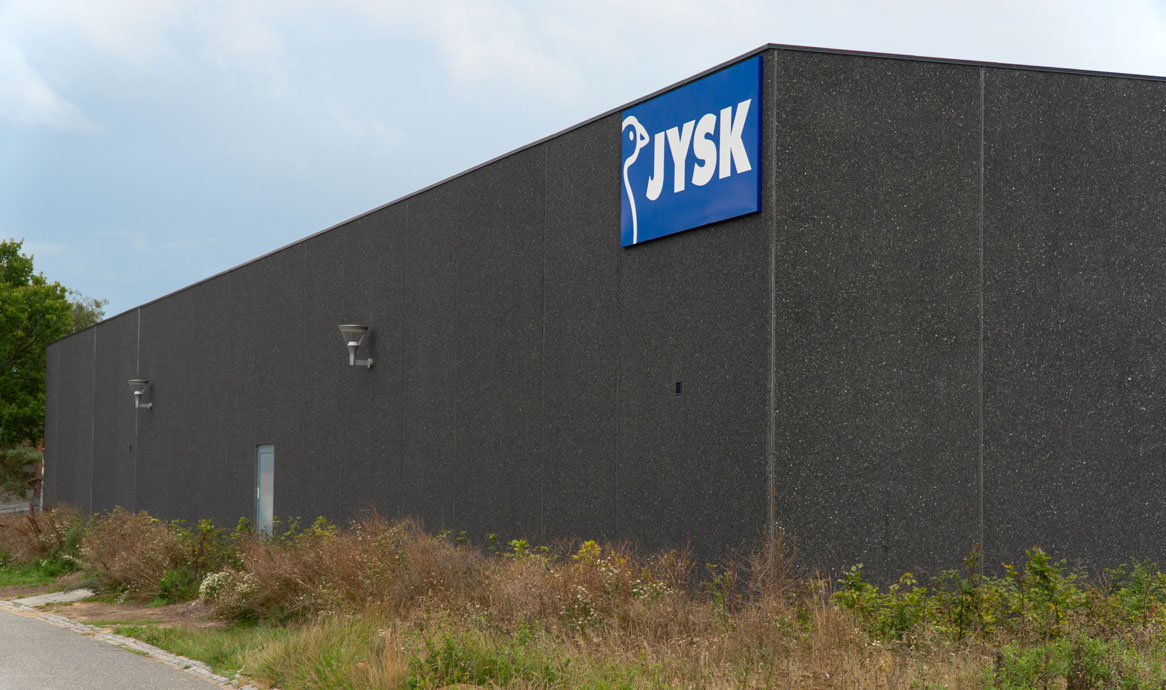

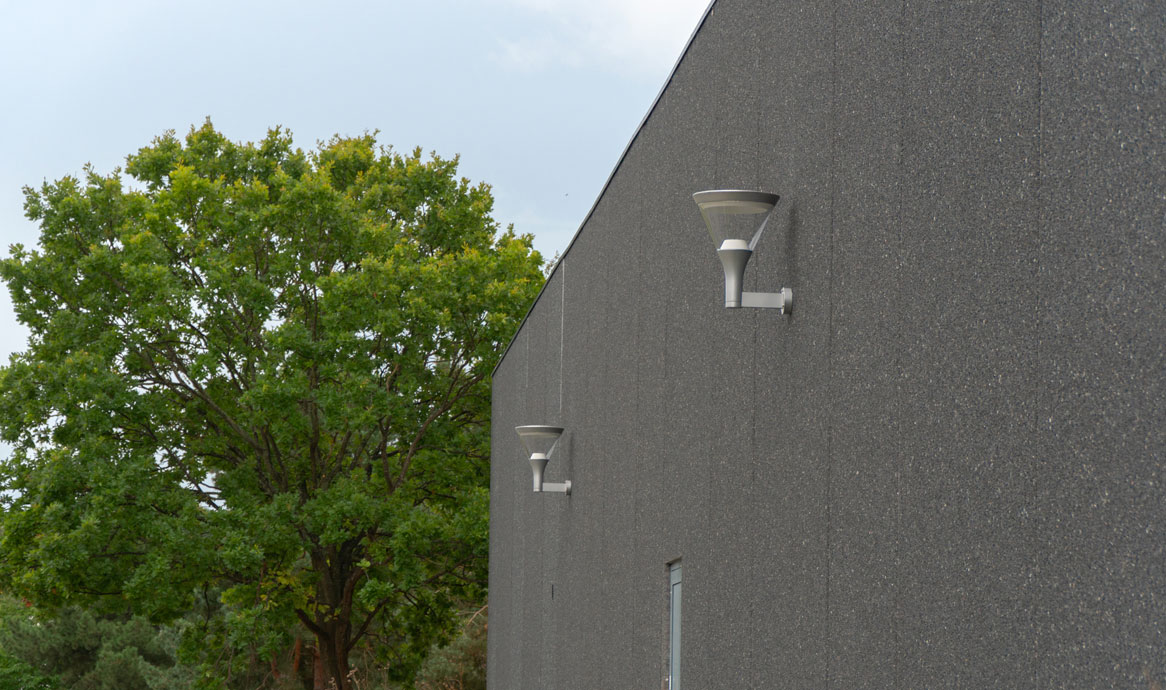

Sky Wand, silbergrau, Dänisches Bettenlager, Kokkedal Industripark.

Sky Wand, silbergrau, Dänisches Bettenlager, Kokkedal Industripark.

Sky Wand, silbergrau, Dänisches Bettenlager, Kokkedal Industripark.

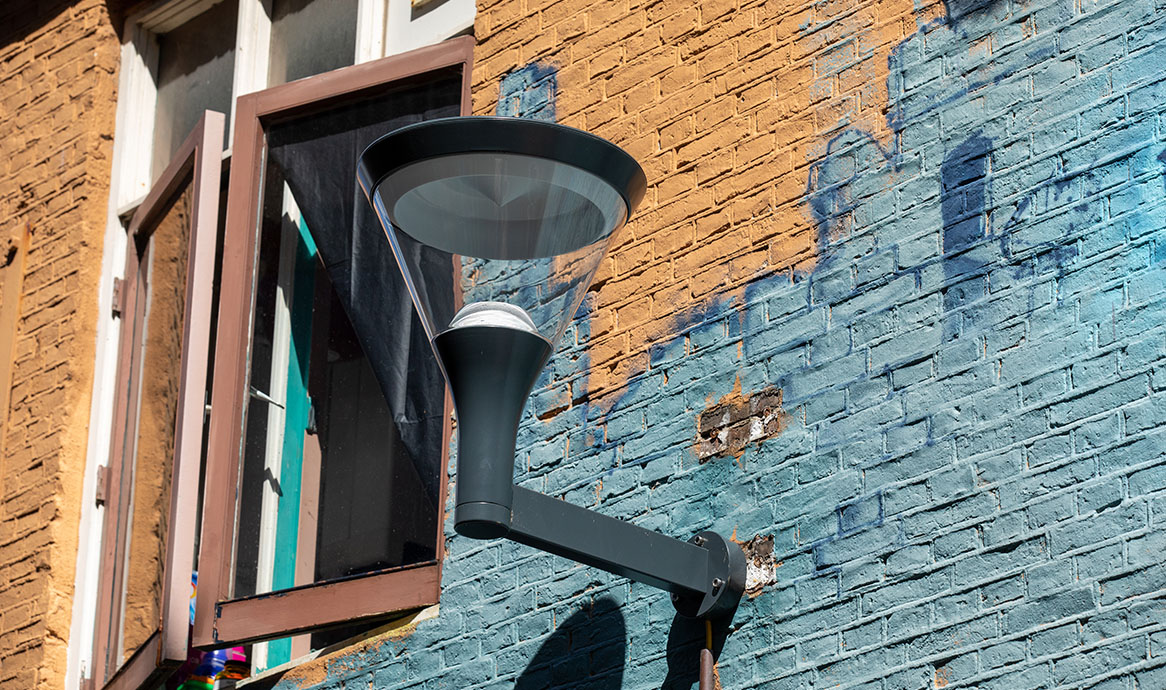

Sky Wand mit extra Armlänge, antrazitgrau RAL 7016, Leeuwarden, Niederlande

Umbraco.Cms.Core.Models.Link Mehr Sky Projekte

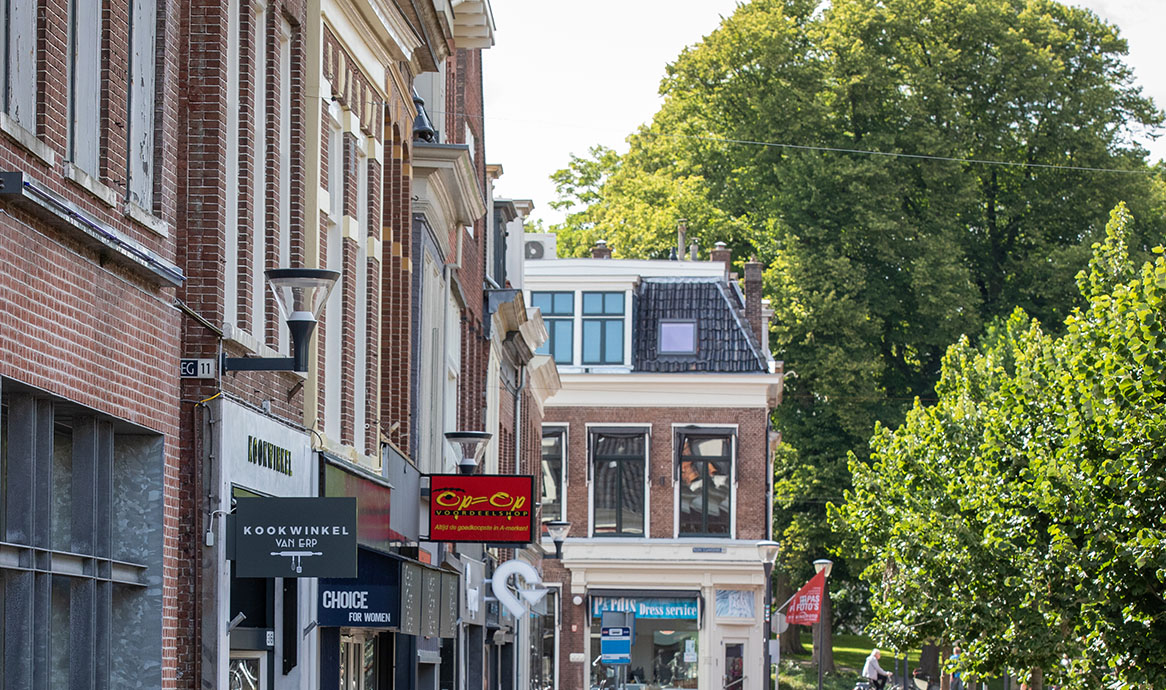

Doppelte Armlänge gegenüber Standard (200/400 mm) für Sky Wand in Leeuwarden, Niederlande

Umbraco.Cms.Core.Models.Link Mehr Sky Projekte

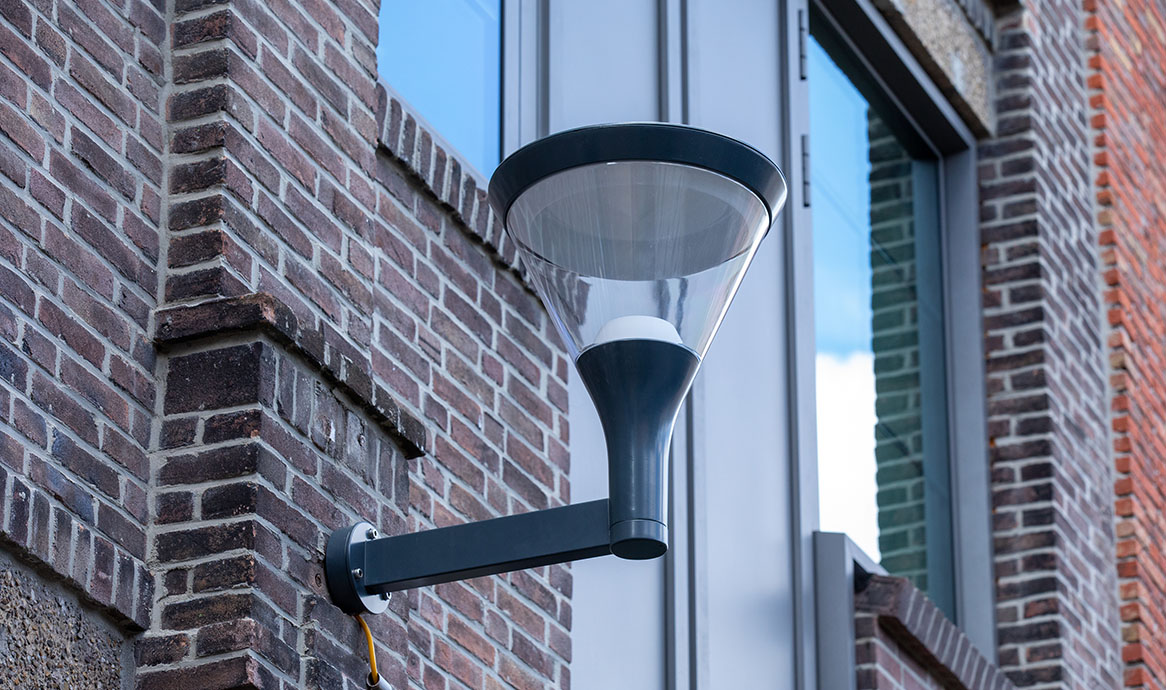

Sky Wand, antrazitgrau RAL 7016, ekstra Armlänge, Leeuwarden, Niederlande

Umbraco.Cms.Core.Models.Link Mehr Sky Projekte

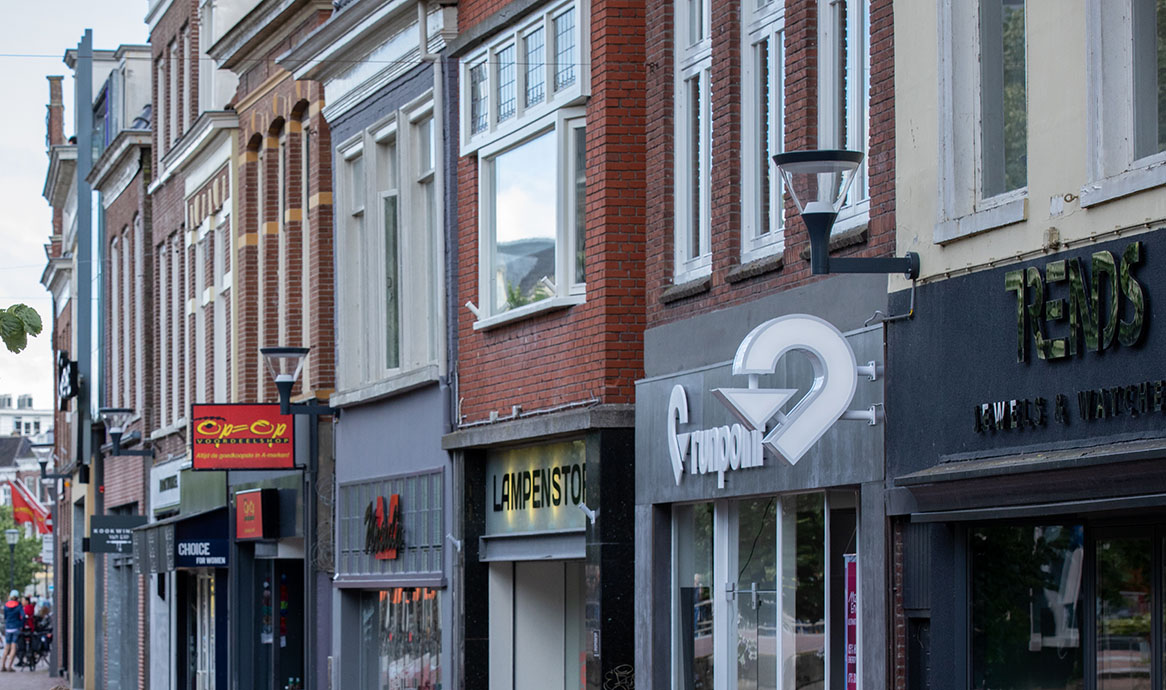

Sky Wand mit ekstra Armlänge (400 mm), Leeuwarden, Niederlande

Umbraco.Cms.Core.Models.Link Mehr Sky Projekte

DesignAART Designers

"Mit Sky haben wir ein Design erreicht, das einerseits sich schön und diskret in die Umgebungen hineinfügt. Andererseits tritt die Leuchte hervor, wird mit ihren eleganten Proportionen, hochwertigen Materialien sowie funktionell integrierter Lichttechnik eigenartig - sowohl ein- wie ausgeschaltet" - so der Architekt hinter den Sky Leuchten, Morten Hove Lasthein.

- Der Name Sky stammt aus der Vision, ein leichtes, ungestörtes Licht von oben zu erzielen. Wie aus einer unendlichen, blendfreien Himmelskuppel.
