SQUARE 190

Square ist für den Außenbereich entworfen. Aber die einfache Sprache der Form und delikate Materialwahl inspirieren auch im Innenbereich. Für Gänge und Eingänge, allein oder in Serien, in Reihen, in Quadraten. Wie der Raum ist die Fantasie unendlich.

Spezifikationen

Specifikationer

Leuchtendaten

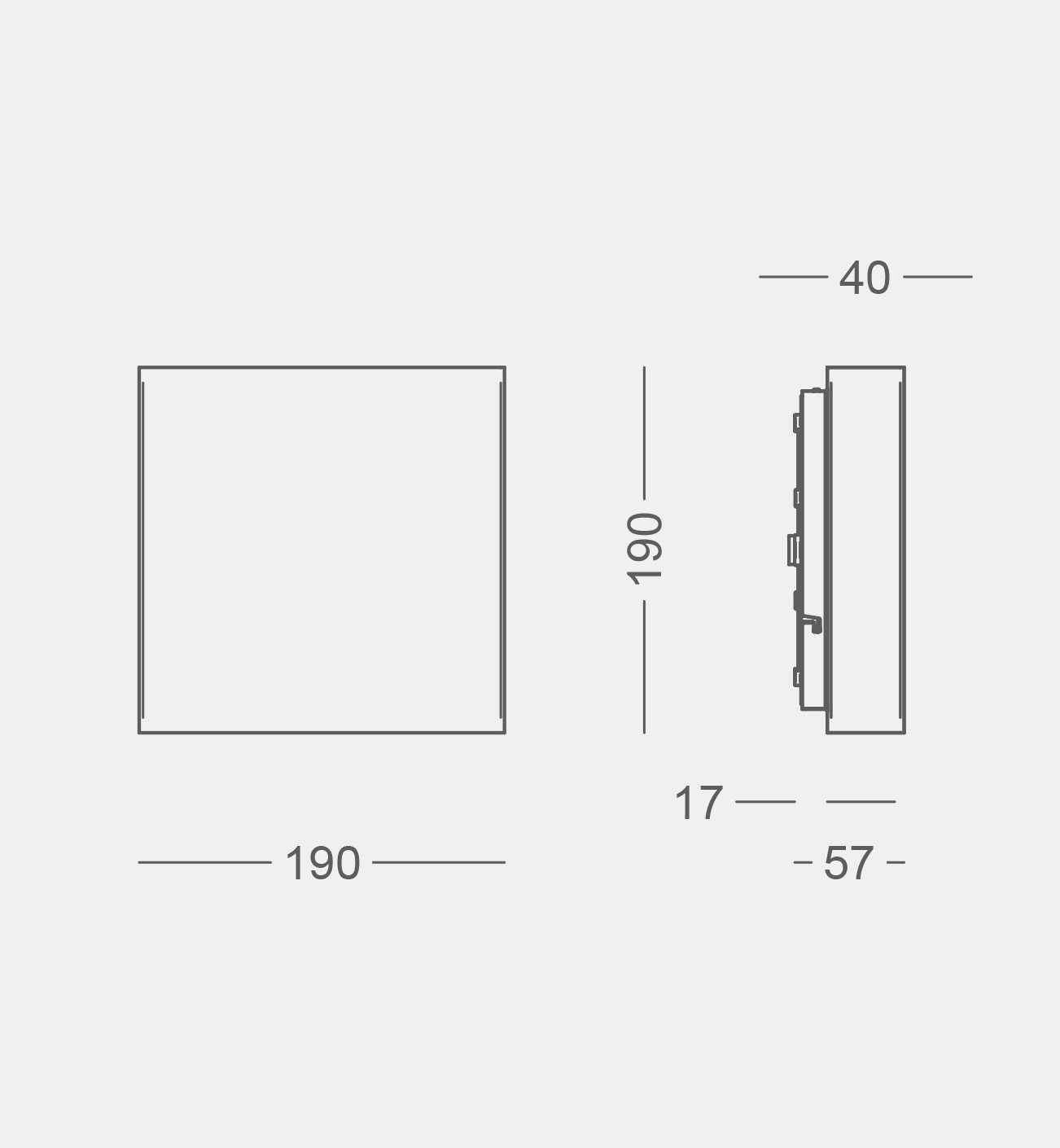

SQUARE 190
Material	Feuerverzinkter Stahl, rostfreier Stahl lackiert oder Kupfer
Lackierung	Weiß: RAL 9010
	Schwarz: RAL 9005
	Schwarz: Noir 900 Sablé, SN351F
	Graphitgrau: YW355F
	Cortenbraun: YX355F
Abschirmung	Opalweißes Polycarbonat

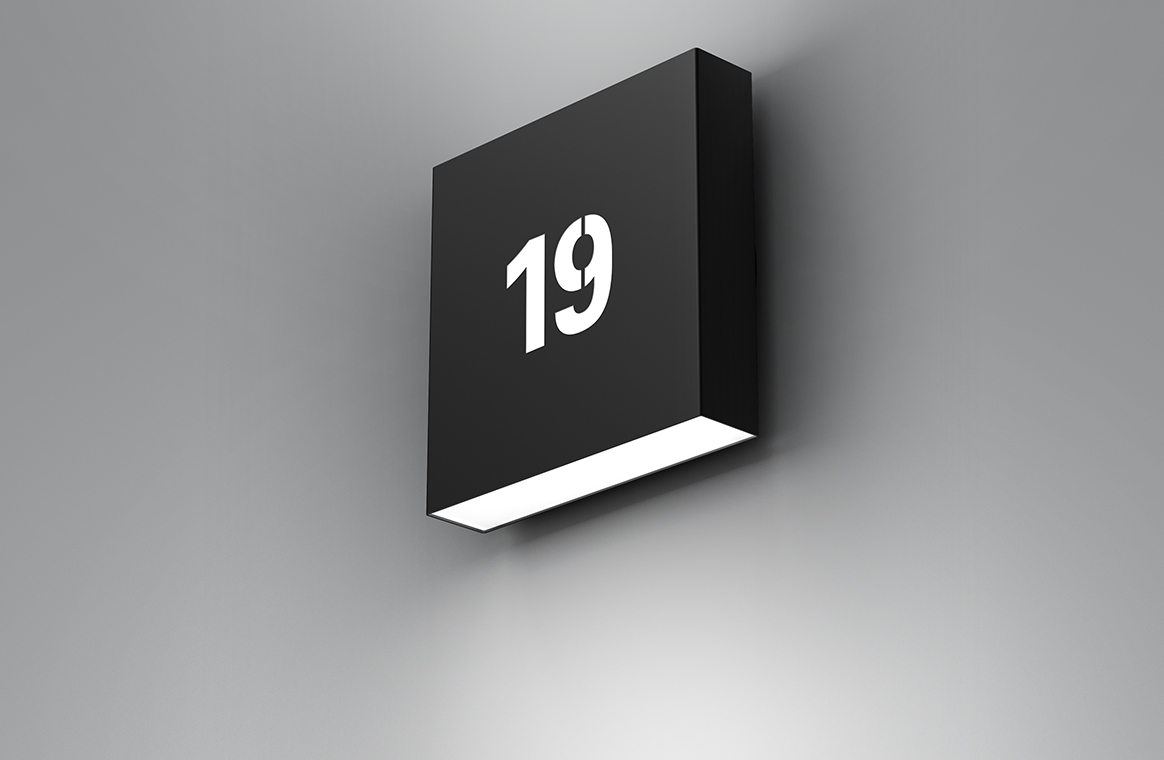

Ausschneiden	Ziffern können in der Frontplatte ausgeschnitten werden
Montage	An Wand oder Wanddose
Anschluß	Verdrahtung in 5-polige 2,5 mm2 Klemme
Schutzart	IP45, Klasse II, IK09
Gewicht	1 kg

LED- und Treiberdaten

LED Typ	Bridgelux V8 + V6
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, Har jeg ændret tilbage til L90B10
Gesamtverbrauch	8 oder 11 W
Gesamtverbrauch, nach unten	6 oder 8 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM
Wirkungsgrad	55%

Treiber	LED Konverter, 20 W
	Dimmbar gegen Aufpreis
Einschaltstrom	max 5 A (50% nach 50 µs)
Betriebsdauer	min 100.000 Stunden

Varianten

Bestell-Nr.	Square 190 Außen
6920-	8 W LED, 250 mA
6921-	11 W LED, 350 mA
6922-	6 W LED, 250 mA, nur nach unten
6923-	8 W LED, 350 mA, nur nach unten

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Farbtemperatur
1 = weiß	927 = 2700 K, 90 Ra
3 = schwarz	930 = 3000 K, 90 Ra
4 = graphitgrau	940 = 4000 K, 90 Ra
8 = Kupfer gebürstet
17 = cortenbraun
66 = noir 900

Dimmung	Schutzklasse
leer = ohne Dimmung	K = Klasse II
V = 1-10 V
D = DALI

Ausschneiden in der Front
C = Ausschneiden von Ziffern

Beispiel der Bestell-Daten: 6920-66927 = Square 190, 8 W LED, noir 900, 2700 K, 90 Ra

Medien & Downloads

Produktinformation

Produktdaten, Square 190PDF MontageanleitungPDF Square, AusschneidenPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Square 190 AußenbereichDOCX Square 190 AußenbereichPDF

Fotos

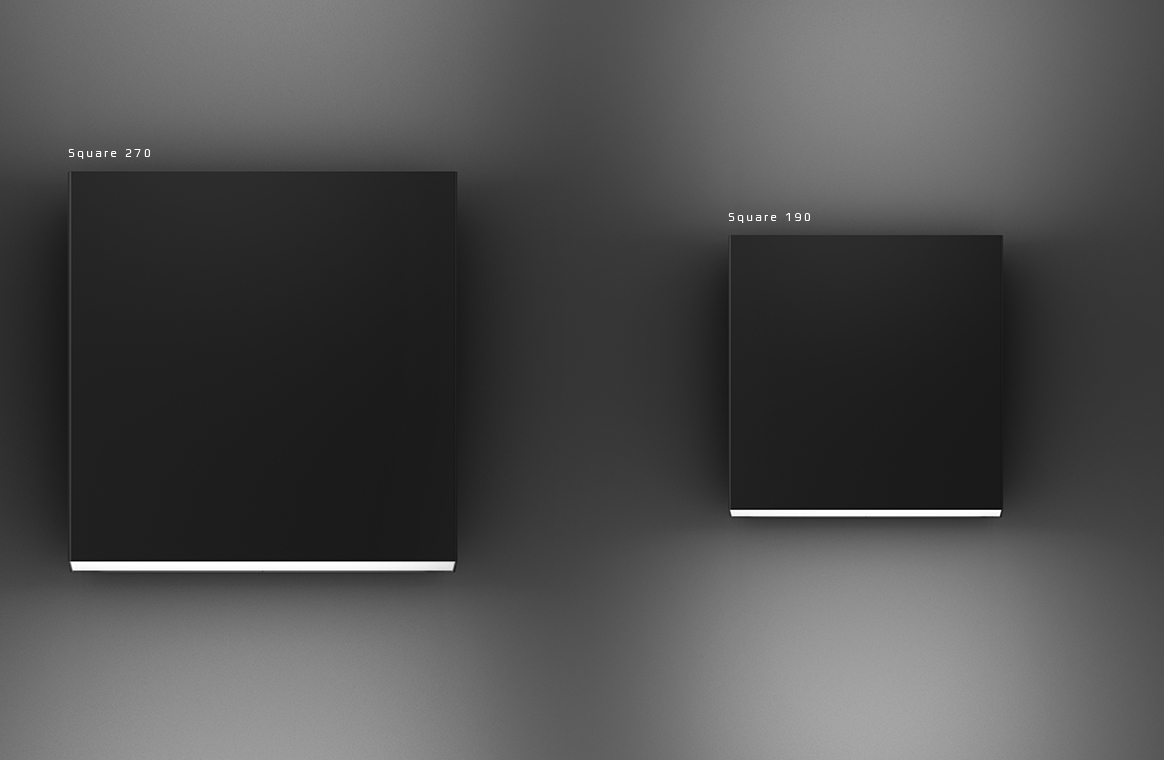

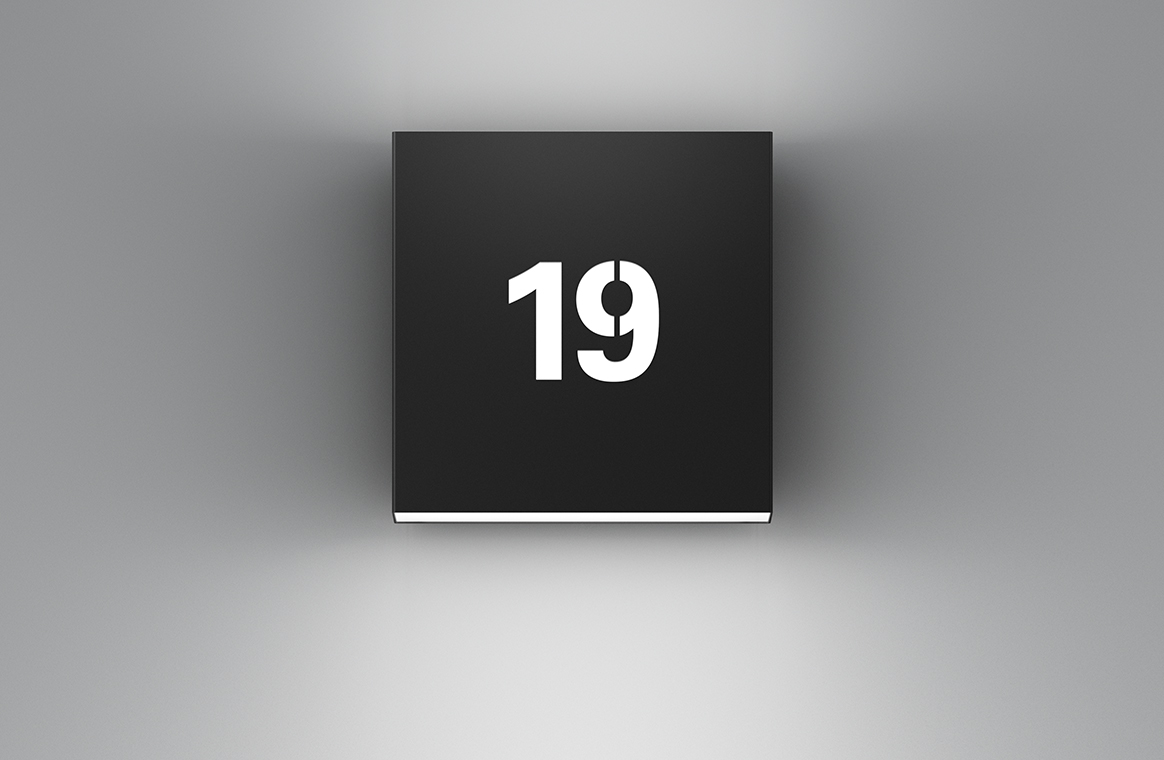

Square 190_CortenTIF Square 190_Noir900TIF Square 190 frontJPG Square 190 sideJPG Square 190 vs Square 270JPG

Lichttechnische Daten

LED nach oben und unten

LED 8W, 2700 KLDT LED 8W, 2700 KPDF LED 8W, 3000 KLDT LED 8W, 3000 KPDF LED 8W, 4000 KLDT LED 8W, 4000 KPDF LED 11W, 2700 KLDT LED 11W, 2700 KPDF LED 11W, 3000 KLDT LED 11W, 3000 KPDF LED 11W, 4000 KLDT LED 11W, 4000 KPDF

LED nach unten

LED 6W, 2700 K, nur nach untenLDT LED 6W, 2700 K, nur nach untenPDF LED 6W, 3000 K, nur nach untenLDT LED 6W, 3000 K, nur nach untenPDF LED 6W, 4000 K, nur nach untenLDT LED 6W, 4000 K, nur nach untenPDF LED 8W, 2700 K, nur nach untenLDT LED 8W, 2700 K, nur nach untenPDF LED 8W, 3000 K, nur nach untenLDT LED 8W, 3000 K, nur nach untenPDF LED 8W, 4000 K, nur nach untenLDT LED 8W, 4000 K, nur nach untenPDF

Alle ldt-File

LDT.zipZIP

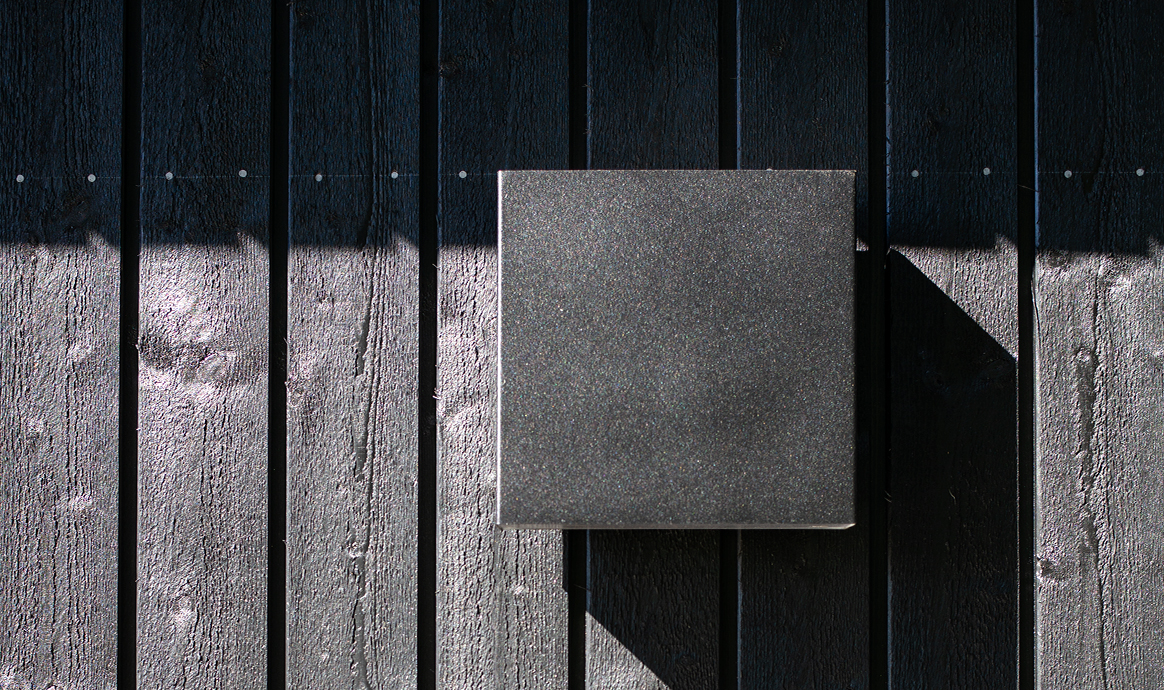

fl_square-190_cubo_arkitekter_sommerhus1

Square schwarz noir 900 an schwarzer Wand. Cubo Ferienhaus in der Nähe von Aarhus.

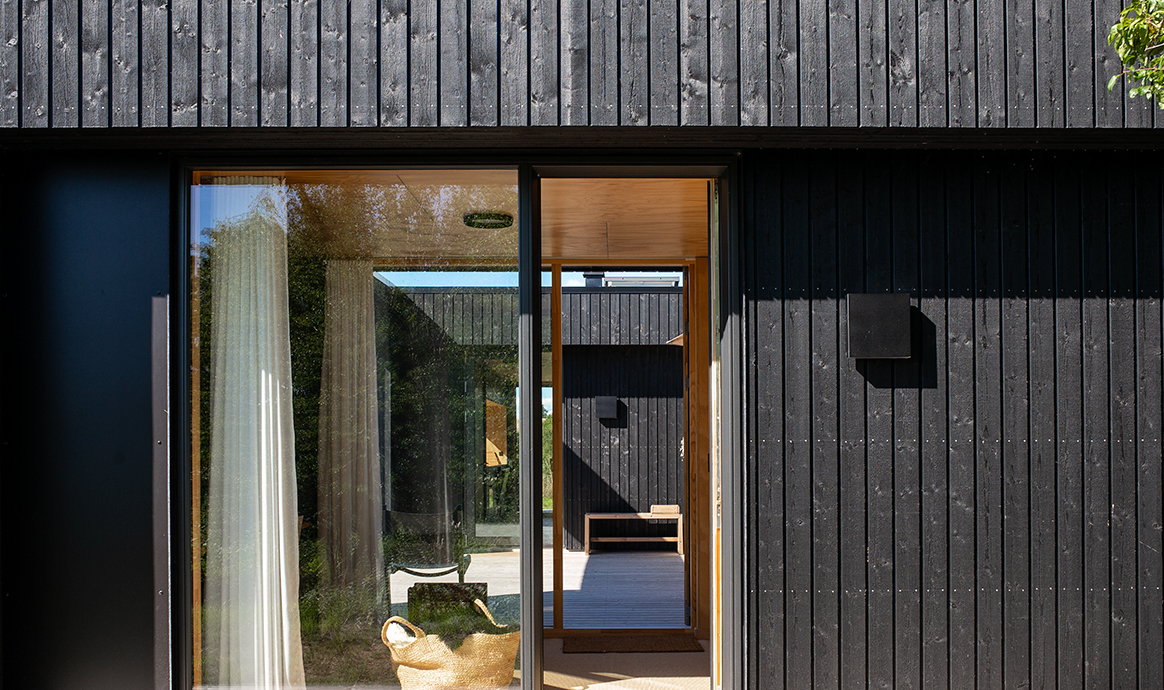

fl_square-190_cubo_arkitekter_sommerhus3

Elegante schwarze Varianten der Square sind in zwei Ferienhäusern von Cubo Architekten benutzt.

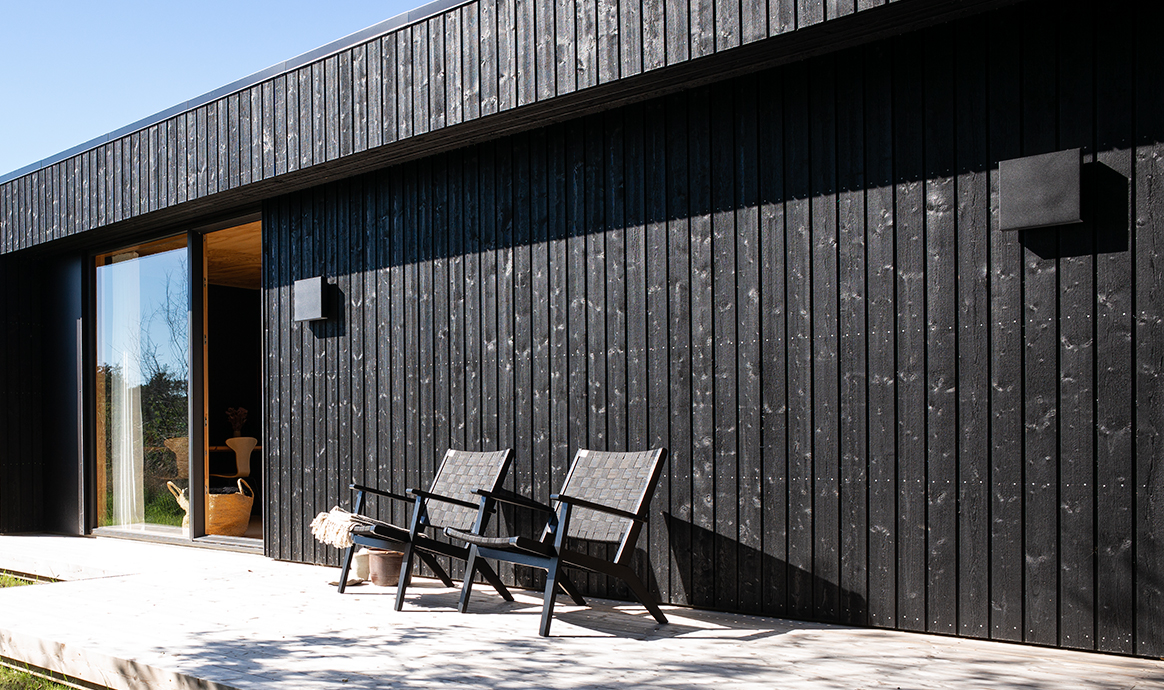

fl_square-190_cubo_arkitekter_sommerhus6

Square 190 schwarz

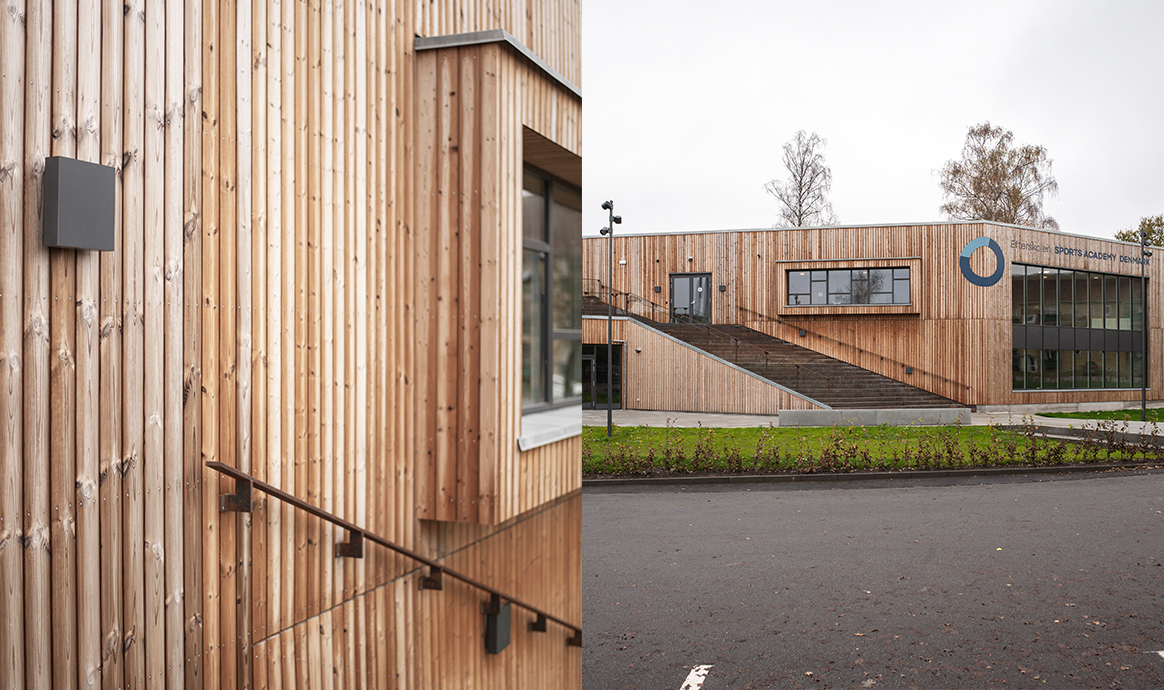

Square, grau, Sports Academy Denmark, Odense, Foto: Helene Høyer Mikkelsen

DesignStudio Hammer

Square - und Sticks - wurden 1999 entworfen, und beide Designs waren bahnbrechend.

Durch das einfache, minimalistische Design wird die Form hervorgehoben, und das Licht rückt in den Hintergrund.
