STOA

Die Stoa Anbauleuchte ist von Anne Qvist Design Office entworfen. In der Konzipierung von Stoa wurde ein grosser Diffusionsareal und gute Lichteigenschaften angestrebt.

Die Form von Stoa ist ein gespiegelter Parabol, und die Leuchte ist somit für Treppen und Korridore sehr geeignet. Für Fluchtwege ist die Leuchte mit Schirm aus opalisiertem Polycarbonat vorhanden. Für übrige Anwendungen empfehlen wir die Abschirmung aus UV-beständigem Acrylglas.

Spezifikationen

Specifikationer

Leuchtendaten

STOA
Material	Aluminiumguß
Oberfläche	Weiß oder schwarz
Abschirmung	Opalisieretes Acryl PMMA oder Polycarbonat
Montage	An Wand oder Decke
Anschluß	max 2 Kabel, 5 x 1,5 mm², Verdrahtung in 5-polige, 2 x 2,5 mm²
Schutzart	IP54, Klasse I, Klasse II möglich
Schlagfestigkeit	IK07
Gewicht	2 kg

LED- und Treiberdaten

LED Typ	213 mm Board
Betriebsdauer	min 50.000 Stunden bei ta max 25° C
Gesamtverbrauch	10 oder 14 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Wirkungsgrad	62% (Acryl), 75% (Polycarbonat)

Treiber	LED Konverter, 20 W, dimmbar gegen Aufpreis
Einschaltstrom	max 5 A (50% nach 50 µs)
OBS - Switch Dimmung!	Wir empfehlen max 5 Leuchten pro Schalter
Betriebsdauer	min 100.000 Stunden

Varianten

Bestell-Nr.
6830-	10 W LED, 350 mA
6831-	14 W LED, 500 mA

Zu kombinieren mit

Schlüssel zu Farbe, Abschirmung uam. in der Tabelle.

Farbe	Abschirmung
1 = weiß	A = Acryl
3 = schwarz	P = Polycarbonat

Farbtemperatur	Dimmung
927 = 2700 K, 90 Ra	leer = ohne Dimmung
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = DALI
	S = switch

Beispiel der Bestell-Nr.: 6830-1A930D = Stoa, 10 W, weiß, Schirm aus Acryl, 3000 K 90 Ra, Dali

Medien & Downloads

Produktinformation

ProduktdatenPDF LED-Modul für StoaPDF MontageanleitungPDF MontageabmessungenPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Stoa, LEDDOCX Stoa, LEDPDF

3D

StoaRFA StoaGSM StoaLCF Stoa3DS StoaDWG

Fotos

Produktbild, StoaJPG

Lichttechnische Daten

Stoa, Schirm aus Akrylglas

LED 10 W, 2700 K, Schirm aus AkrylglasLDT LED 10 W, 2700 K, Schirm aus AkrylglasPDF LED 10 W, 3000 K, Schirm aus AkrylglasLDT LED 10 W, 3000 K, Schirm aus AkrylglasPDF LED 10 W, 4000 K, Schirm aus AkrylglasLDT LED 10 W, 4000 K, Schirm aus AkrylglasPDF LED 14 W, 2700 K, Schirm aus AkrylglasLDT LED 14 W, 2700 K, Schirm aus AkrylglasPDF LED 14 W, 3000 K, Schirm aus AkrylglasLDT LED 14 W, 3000 K, Schirm aus AkrylglasPDF LED 14 W, 4000 K, Schirm aus AkrylglasLDT LED 14 W, 4000 K, Schirm aus AkrylglasPDF

Stoa, Schirm aus Polycarbonat

LED 10 W, 2700 K, Schirm aus PolycarbonatLDT LED 10 W, 2700 K, Schirm aus PolycarbonatPDF LED 10 W, 3000 K, Schirm aus PolycarbonatLDT LED 10 W, 3000 K, Schirm aus PolycarbonatPDF LED 10 W, 4000 K, Schirm aus PolycarbonatLDT LED 10 W, 4000 K, Schirm aus PolycarbonatPDF LED 14 W, 2700 K, Schirm aus PolycarbonatLDT LED 14 W, 2700 K, Schirm aus PolycarbonatPDF LED 14 W, 3000 K, Schirm aus PolycarbonatLDT LED 14 W, 3000 K, Schirm aus PolycarbonatPDF LED 14 W, 4000 K, Schirm aus PolycarbonatLDT LED 14 W, 4000 K, Schirm aus PolycarbonatPDF

Alle ldt-File

LDT.zipZIP

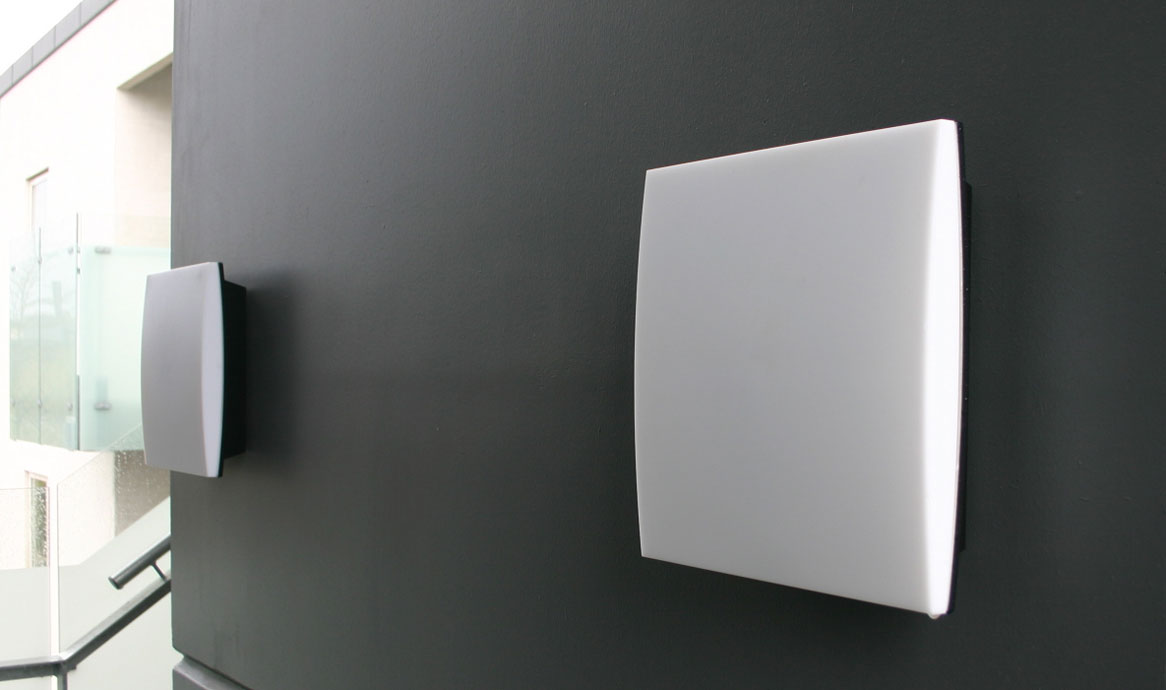

Stoa inner- und außerhalb des Treppenturms - Emiliedalen (Wohnungen)

Umbraco.Cms.Core.Models.Link Mehr Projekte hier

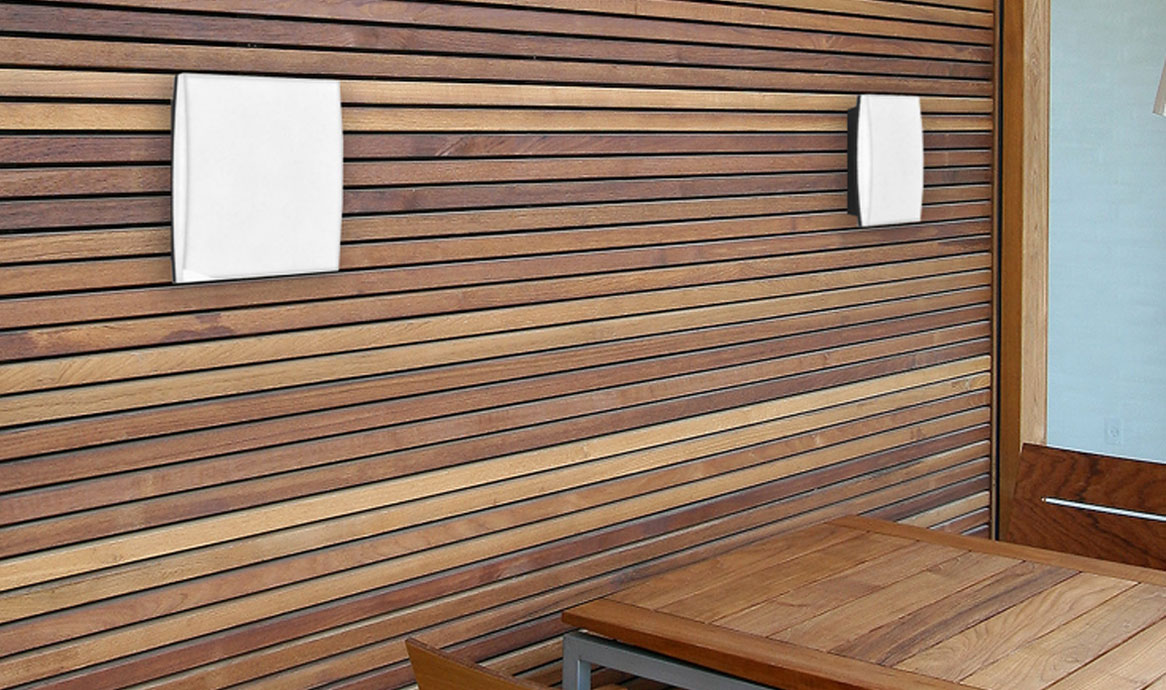

Stoa - Privatwohnung

DesignAQDO

Stoa ist von Anne Qvist Design Office entworden. Vor allem hat man erwünscht, eine Leuchte mit einer großen Oberfläche und guter Lichtqualität zu machen.

Mehr über AQDO hier.
