Turn ist eine neue Leuchtenserie, die FRIIS & MOLTKE Design für Focus Lighting entworfen hat.
Mehr über FRIIS & MOLTKE Design hier.
Medien &
Downloads
TURN GOBO

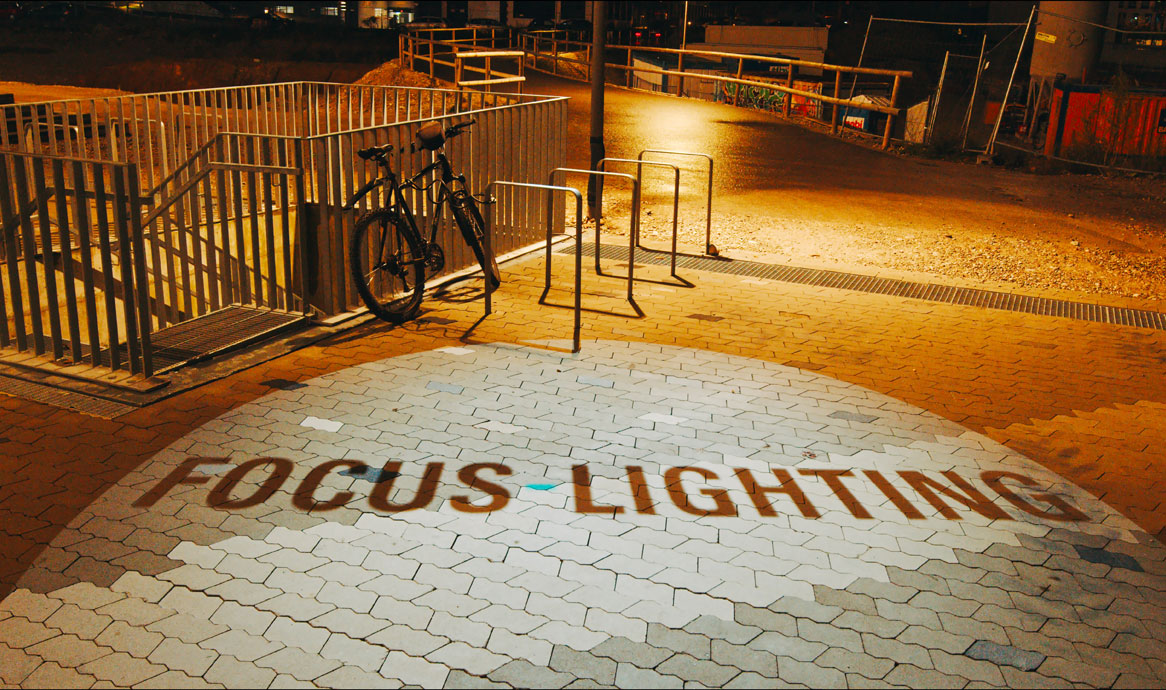

Turn ist auch als Gobo mit leuchtender Projizierung erhältlich.
Aus der Kombination von Turn Gobo und Turn Spot entsteht eine vielseitige Lichtanlage gleichen Designs.
Spezifikationen
Specifikationer
Leuchtendaten

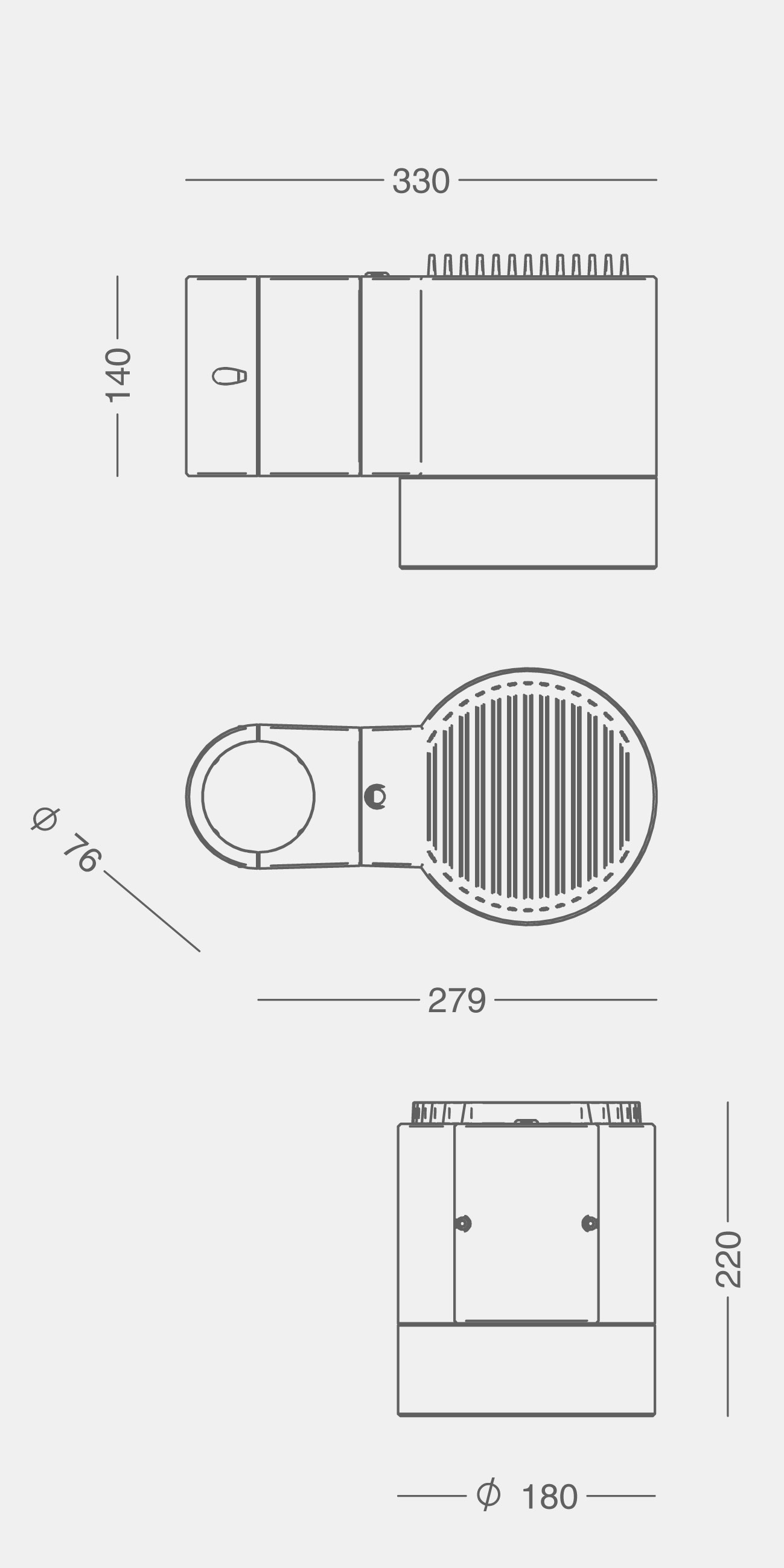

| TURN GOBO | |
|---|---|
| Material | Aluminiumguß |
| Finish | Raw anodisiert |
| Graphitgrau: YW355F, Akzo Nobel | |
| Silbergrau: Y2370I, Akzo Nobel | |
| Cortenbraun: YX355F, Akzo Nobel | |
| Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel | |
| Abschirmung | Glas mit Seidendruck am Rande |
| Montage | Standardbeschlag für Ø76 mm Zylindermast |
| Justierbarer Beschlag für konischen Mast sowie zylindrischen > Ø76 mm | |
| Adapter für Ø60 mm Mast erhältlich | |
| Geliefert mit 8,5 Meter Leitung, 2 x 1 mm2 | |
| Anschluß | In den Mast |
| Schutzart/-klasse | IP66, Klasse II; Klasse I möglich |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C4, Option für C5 |
| Gewicht | 6,8 kg |
| Windfläche | 0,053 m2 |
| Kühlung | Aktivkühlung mit Lüfter, 25 dBA |
| LED | 40 W |
Gobo-Daten
| Siehe auch Produktblatt unten | |
|---|---|
| Projektionsentfernung | 3-8 m |
| Linse | 85 mm standard oder 63 mm wide |
| Andere Linsentyps auf Anfrage | |
| Glasgobos und Farbfiltern werden unten spezifiziert. |
Varianten und Zubehör
| Bestell-Nr. | Turn Gobo |
|---|---|
| 8846- | 40 W LED, 85 mm Standardlinse |
| 8848- | 40 W LED, 63 mm Wide-Linse |
| Zubehör | Glasgobo und Farbfiltern, Motiv max 40 mm |
|---|---|
| 8846-008 | Glasgobo 50 mm, schwarz/weiß |
| 8846-0081 | Glasgobo 50 mm, schwarz + 1 Farbe oder Korrektur der Farbtemperatur |
| 8846-0082 | Glasgobo 50 mm, 1 Farbfilter |
| 8846-0083 | Glasgobo 50 mm, 2 Farbfiltern |
| 8846-0084 | Glasgobo 50 mm, 3 Farbfiltern |
| 8846-0085 | Glasgobo 50 mm, Multicolour 4 Filtern |
| 8846-0086 | Glasgobo 50 mm, Graustufen |
| Übriges Zubehör | |
|---|---|
| 8011- | Arm für 1 Strahler |
| 8012- | Arm für 2 Strahler |
| 1714-1 | Adapter für Ø60 Mast |
Zu kombinieren mit
Schlüssel zu Farbe, Regelung uam. in der Tabelle.
| Farbe | Regelung |
|---|---|
| 01 = raw anodisiert | D = DALI-2 (4/5-adriges Kabel) |
| 4 = graphitgrau | |
| 9 = silbergrau | |
| 17 = cortenbraun | |
| 66 = schwarz noir 900 |
| Schutzklasse | Montage |
|---|---|
| leer = Klasse II | leer = Beschlag für zylindrischen Mast, Ø76 mm |
| J = Klasse I | B90 = Beschlag für konischen Mast, Ø60-90 mm |
| B121 = Beschlag für konischen Mast, Ø91-121 mm |
| Korrosionsklasse | |
|---|---|
| leer = C4 | |
| C5 = C5 Schutz (die Farbkode mit C5 ergänzen) |
Beispiel: 8846-66 = Turn Gobo, 40 W, 85 mm Linse, schwarz noir 900, Klasse II
