Die Turn Leuchten sind von FRIIS & MOLTKE Design für Focus Lighting entworfen.
Mehr über FRIIS & MOLTKE Design hier.
Medien &
Downloads
TURN HALO
Bitte wählen
Turn Halo ist mit einem kurzen Acrylring abgeschlossen, wodurch die Leuchte geöffnet wird und optische Führung ergibt.

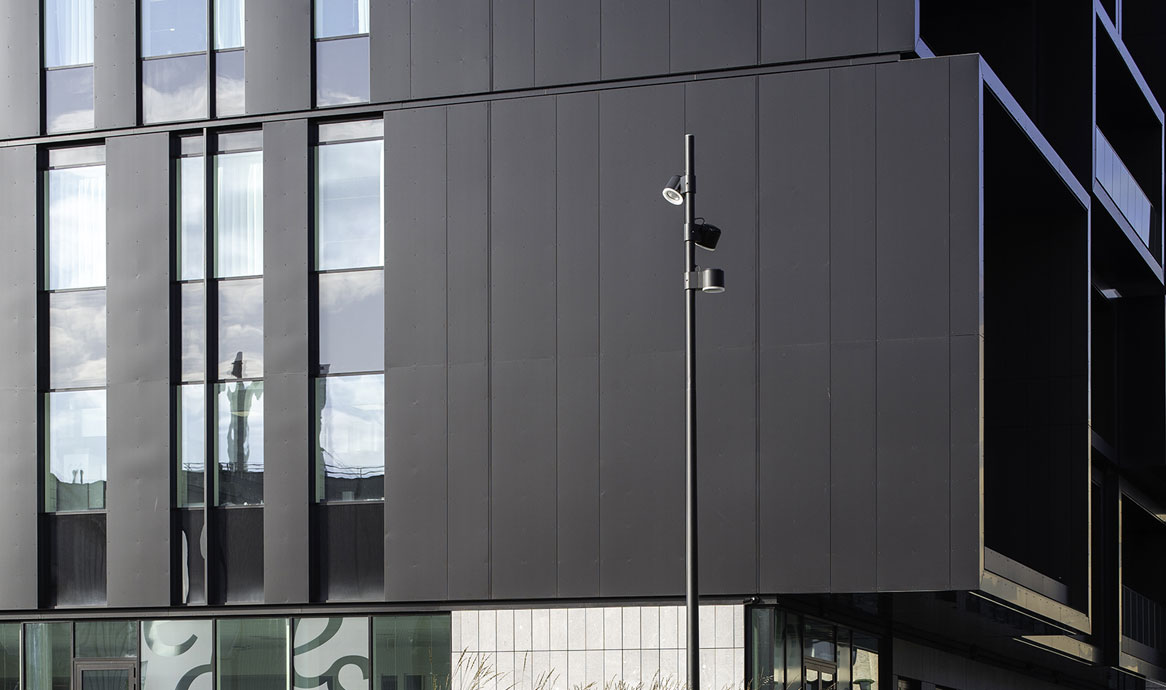

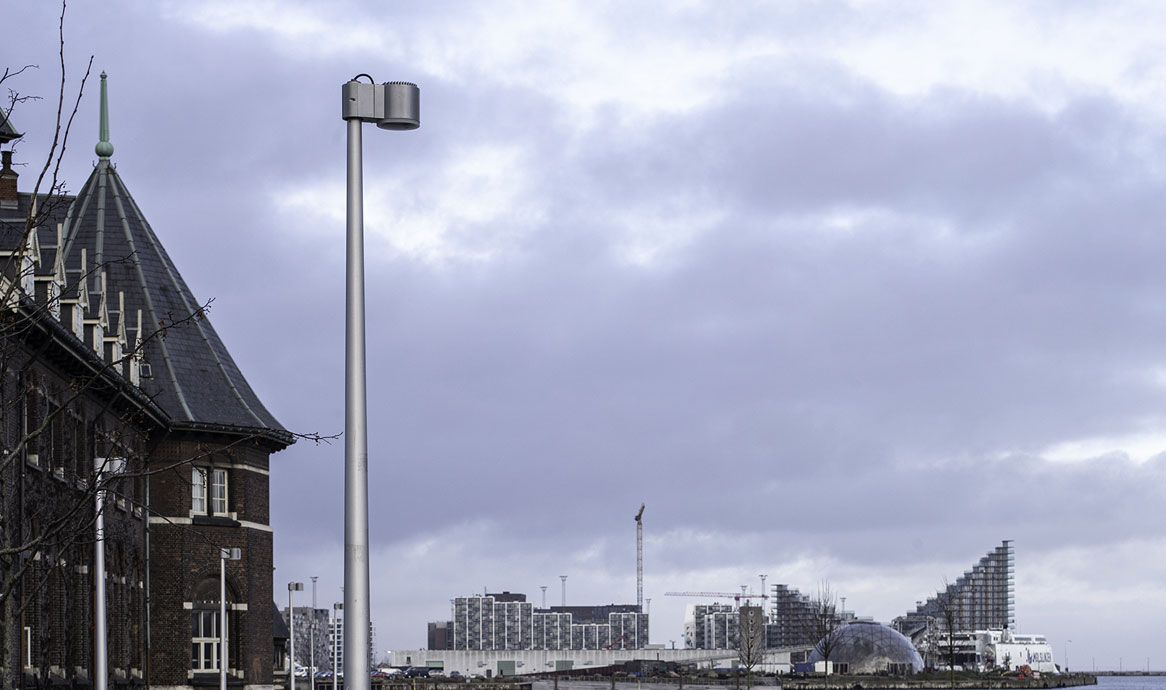

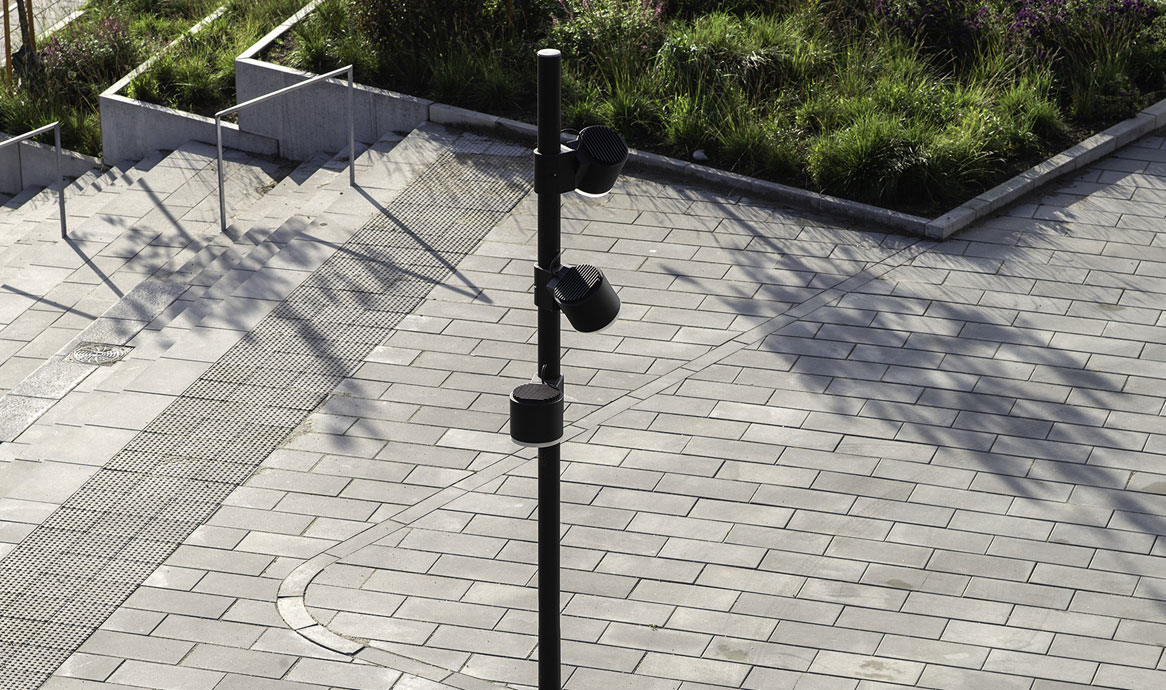

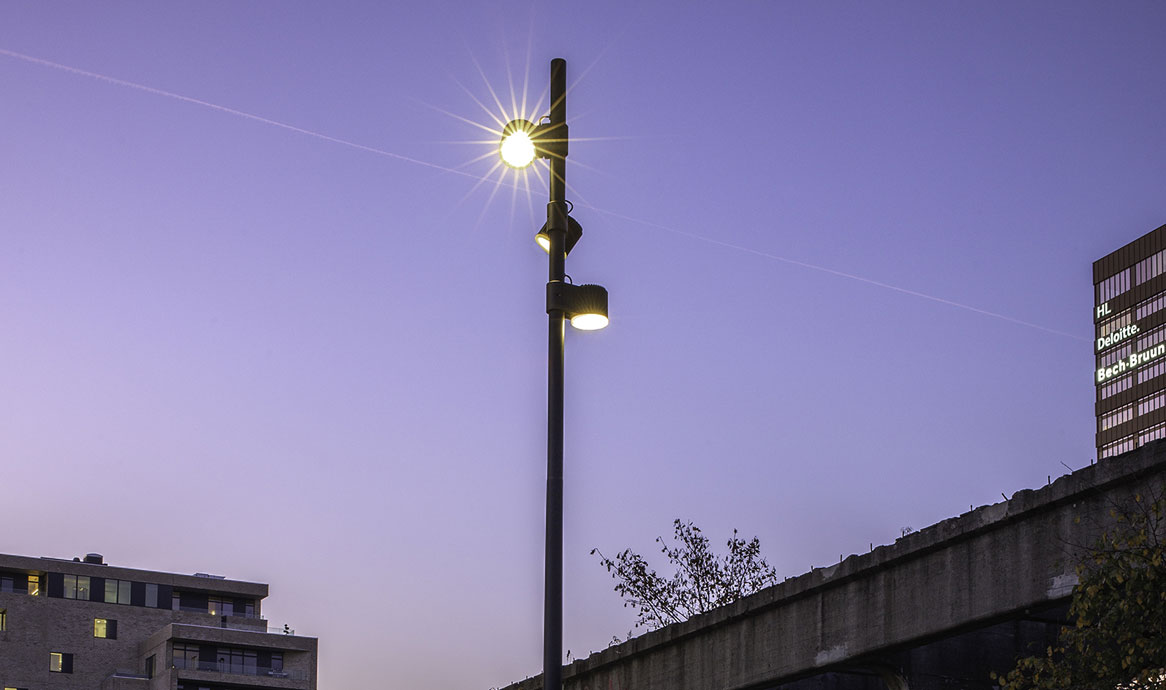

Turn Halo ist als Strahler, Turn Spot Halo, und als Leuchte, Turn Street Halo, erhältlich.
Durch die Kombinierung des gegrenzten und des asymmetrischen Lichts wird der durch das Licht entstehende Raum erweitert - und zwar mit nur wenigen Masten.
Spezifikationen
TURN STREET HALO
Leuchtendaten
| TURN STREET HALO | |
|---|---|
| Material | Aluminiumguß und opalisiertes Acryl |
| Finish | Raw anodisiert |
| Graphitgrau: YW355F, Akzo Nobel | |
| Silbergrau: Y2370I, Akzo Nobel | |
| Cortenbraun: YX355F, Akzo Nobel | |
| Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel | |
| Abschirmung | Glas mit Seidendruck am Rande |
| Montage | Standardbeschlag für Ø76 mm Zylindermast |
| Justierbarer Beschlag für konischen Mast sowie zylindrischen > Ø76 mm | |
| Adapter für Ø60 mm Mast erhältlich | |
| Geliefert mit 8,5 m Leitung, 2 x 1 mm2 | |
| Anschluß | In den Mast |
| Schutzart/-klasse | IP66, Klasse II; Klasse I als Option |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C4, Option für C5 |
| Gewicht | 5,8 kg |
| Windflächeareal | 0,053 m2 (lateral) |
LED-Daten
| LED mit Linsen | 1 x DA 2x4, T3 Linsen |
|---|---|
| Betriebsdauer | min 100.000 Stunden bei ta max 25° C, L100B10 |
| Constant Lumen Output | |
| Farbtemperatur | 2700, 3000 oder 4000 Kelvin |
| Farbwiedergabe | min 80 Ra |
| Farbgenauigkeit | 5 Steps SDCM |
| Lichtstrom | Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen. |
| LED-lumen, Ra 80 | 2700K: 320-2500 lm |
| 3000K: 350-2700 lm | |
| 4000K: 375-2800 lm | |
| Wirkungsgrad | 86% |
Treiberdaten
| Treiber | Xitanium Full Xi FP 22 W 0,3-1,0 A, programmierbar |
|---|---|
| Einschaltstrom | max 22 A (50% nach 290 µs) |
| Überspannungsschutz | L/N-GND: 10 kV, (D4i Treiber: 8 kV) |
| L-N: 6 kV | |
| Betriebsdauer | 100.000 Stunden |
| Dimmung | 5 Stufen innerhalb des jeweiligen Lumenpakets |
| Übrige Regelung | DALI-2, LineSwitch oder |
| via Zhaga Book 18 Sockel, D4i |
Varianten und Zubehör
| Bestell-Nr. | Turn Street Halo |
|---|---|
| 8920- | 1xDA 2x4, T3 Linsen |
| Design Mast | Konischer Mast mit Ø76 mm Verlängerrohr |
|---|---|
| 3170- | 4 meter Mast |
| 3172- | 5,5 meter Mast |
| 3174- | 7 meter Mast |
| 1714-1 | Adapter für Ø60 mm Mast |
| 50200 | Flügelfundament Ø108-140 |
| Schutzeinrichtung | |
|---|---|
| 98158 | Schutzeinrichtung für 2 Neozed Sicherungen, 16 A |
| 50271 | Schutzeinrichtung für 3 Neozed Sicherungen, 16 A |
Zu kombinieren mit
Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.
| Farbe | Farbtemperatur |
|---|---|
| 01 = raw anodisiert | 827 = 2700 K, 80 Ra |
| 4 = graphitgrau | 830 = 3000 K, 80 Ra |
| 9 = silbergrau | 840 = 4000 K, 80 Ra |
| 17 = cortenbraun | |
| 66 = schwarz noir 900 | |
| 7 = feuerverzinkt (nur Mast) |
| Dimmung | Schutzklasse |
|---|---|
| leer = programmierbar | leer = Klasse II |
| D = DALI-2 (4/5-adriges Kabel) | J = Klasse I |
| F = LineSwitch | |
| R = Zhaga Book 18 Sockel, nach oben | |
| RC = Zhaga Book 18 Sockel, City Touch / Interact City |
| Montage | Korrosionsklasse |
|---|---|
| leer = Beschlag für zylindrischen Mast, Ø76 mm | leer = C4 |
| B90 = Beschlag für konischen Mast, Ø60-90 mm | C5 = C5 Schutz (die Farbkode mit C5 ergänzen) |
| B121 = Beschlag für konischen Mast, Ø91-121 mm |
Beispiel: 8920-4830 = Turn Street Halo, max 2300 lm, programmierbar, graphitgrau, 3000 K, 80 Ra, Klasse II
