Turn ist ein neuer Strahler, den FRIIS & MOLTKE Design für Focus Lighting entworfen hat.
Mehr über FRIIS & MOLTKE Design hier.
Medien &
Downloads

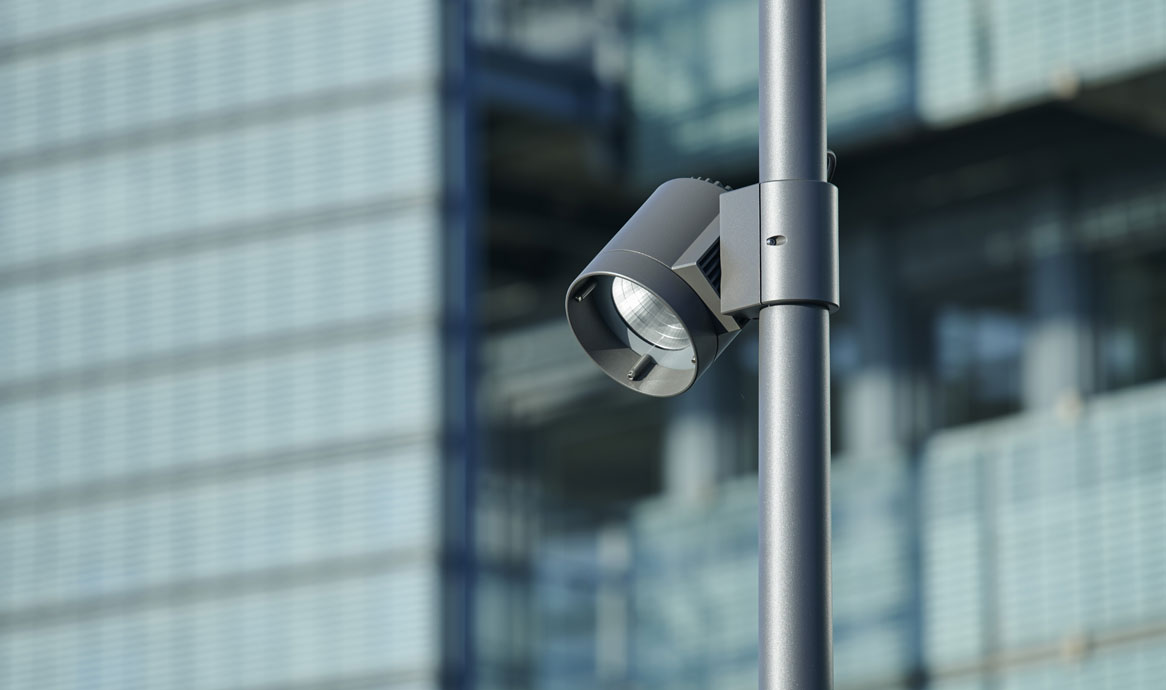

TURN SPOT

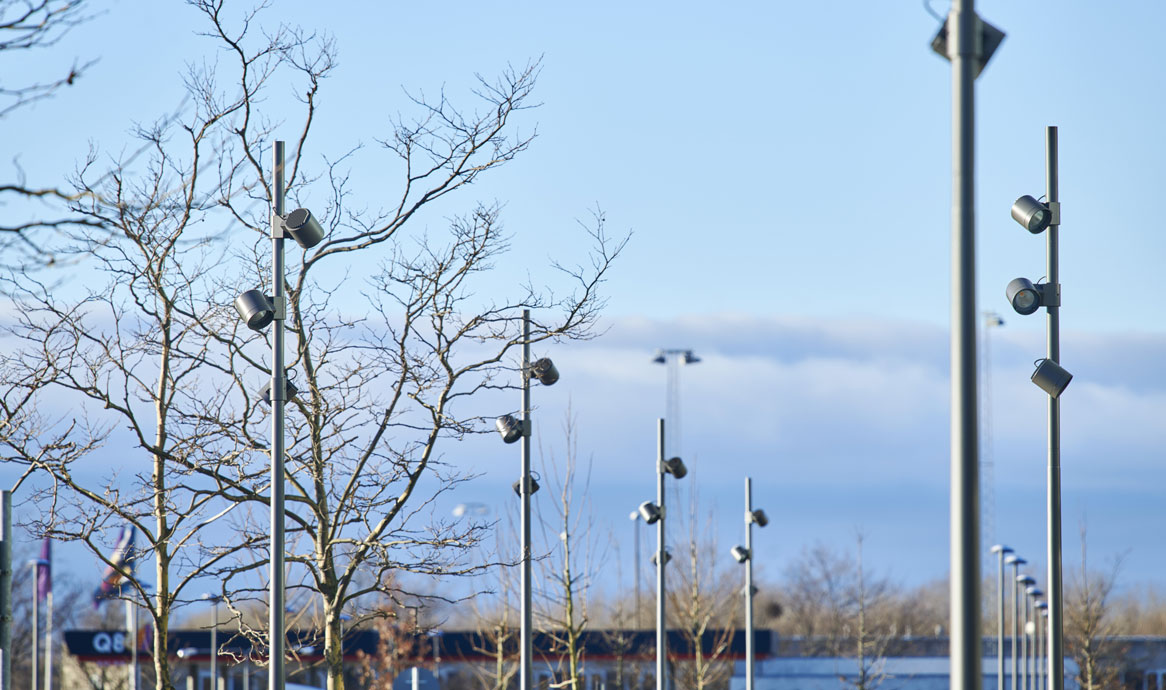

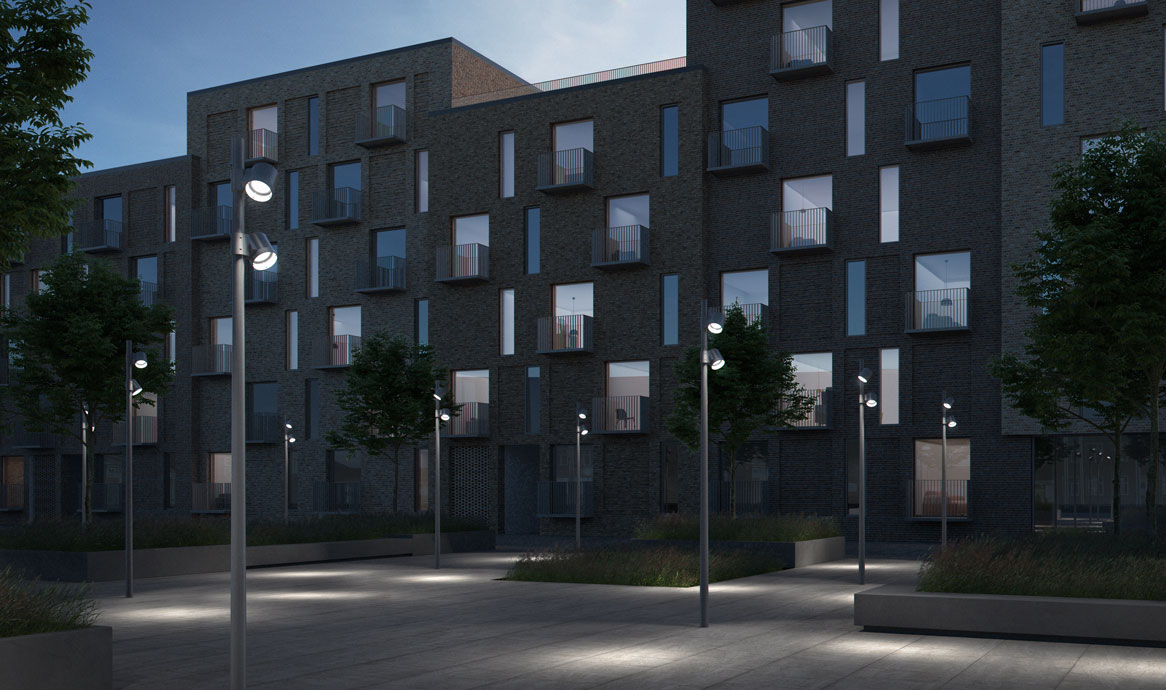

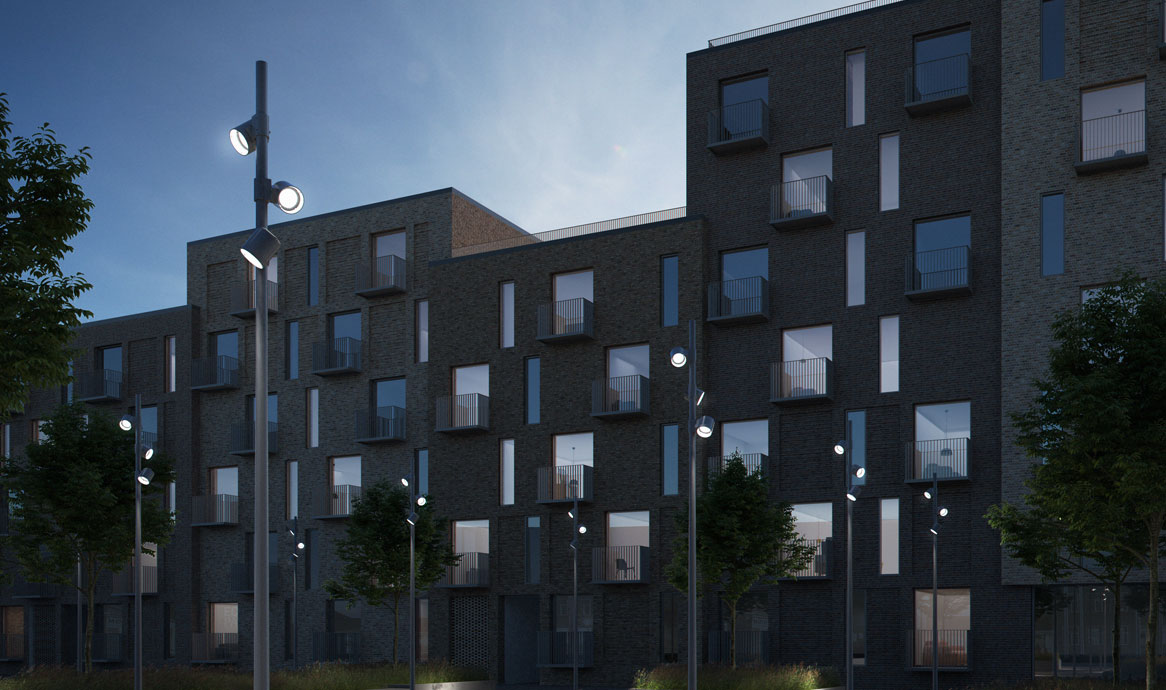

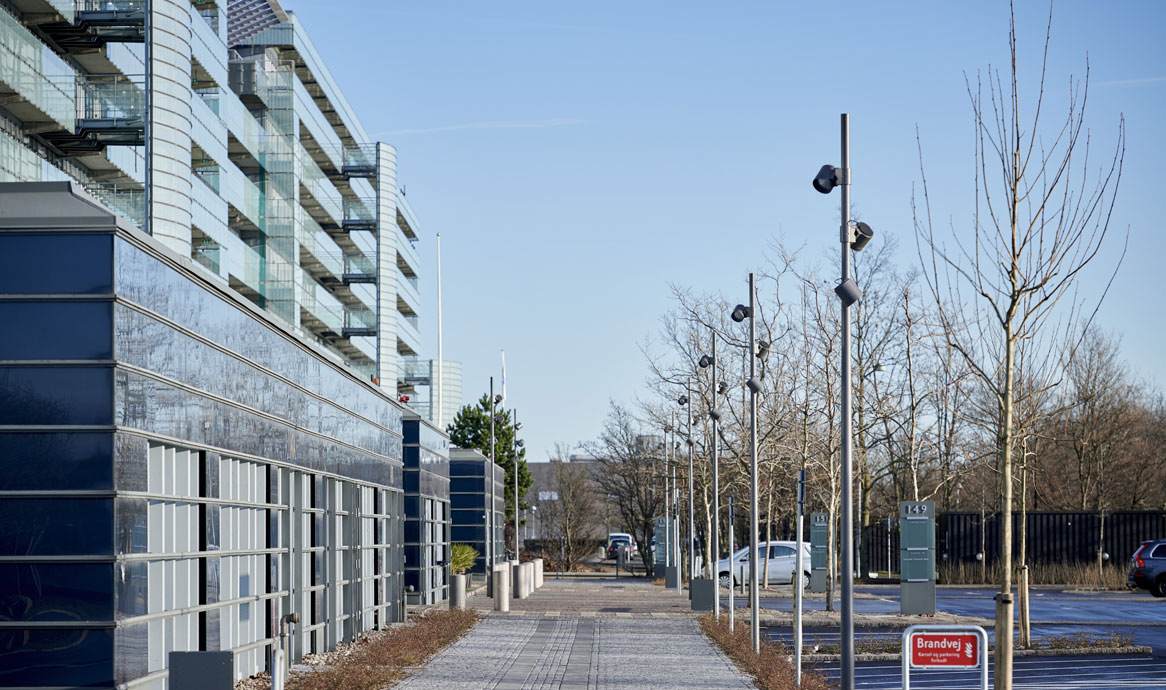

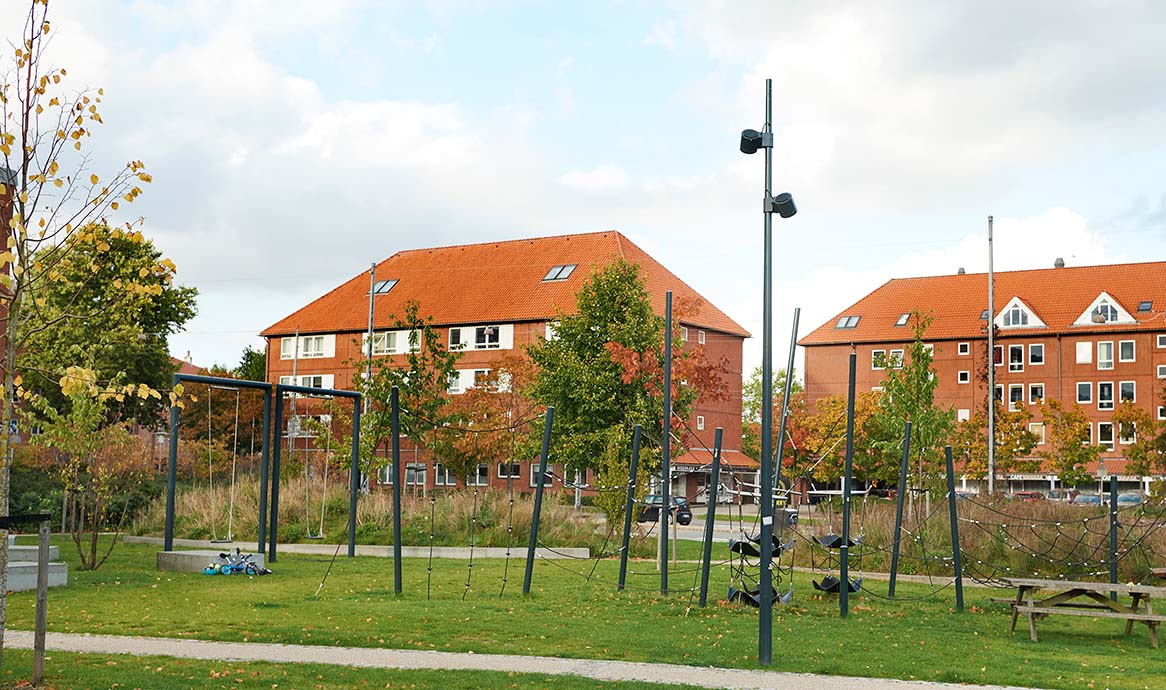

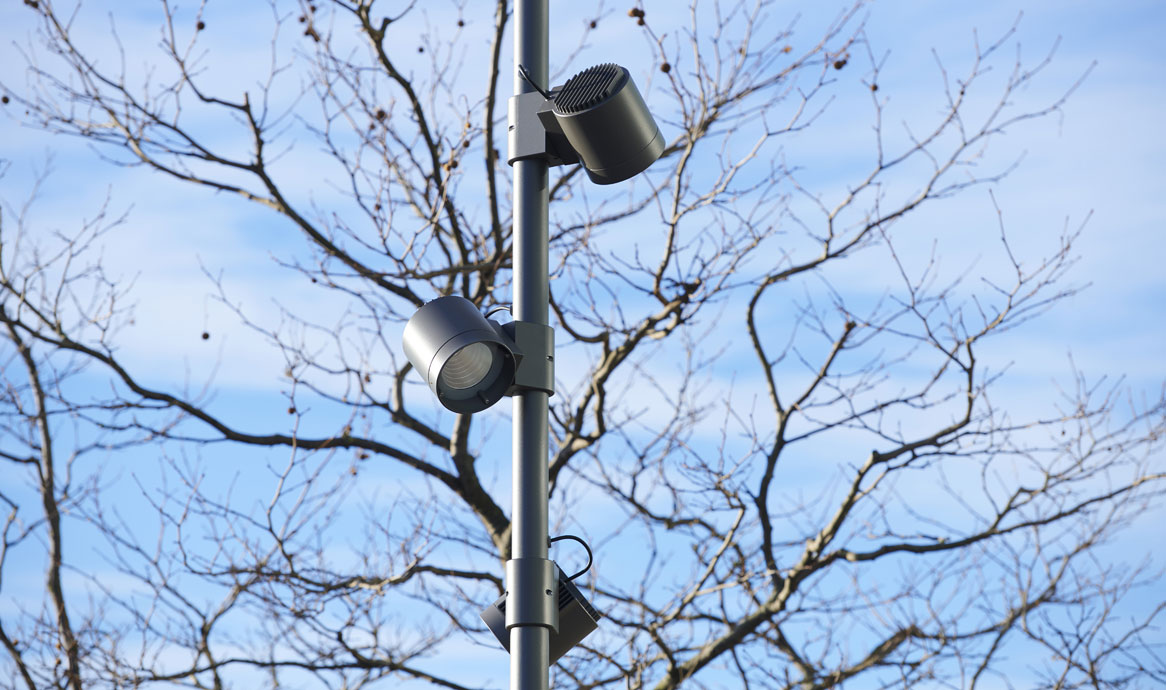

Turn ist eine Familie von Leuchten in einem einfachen, zylindrischen Design.

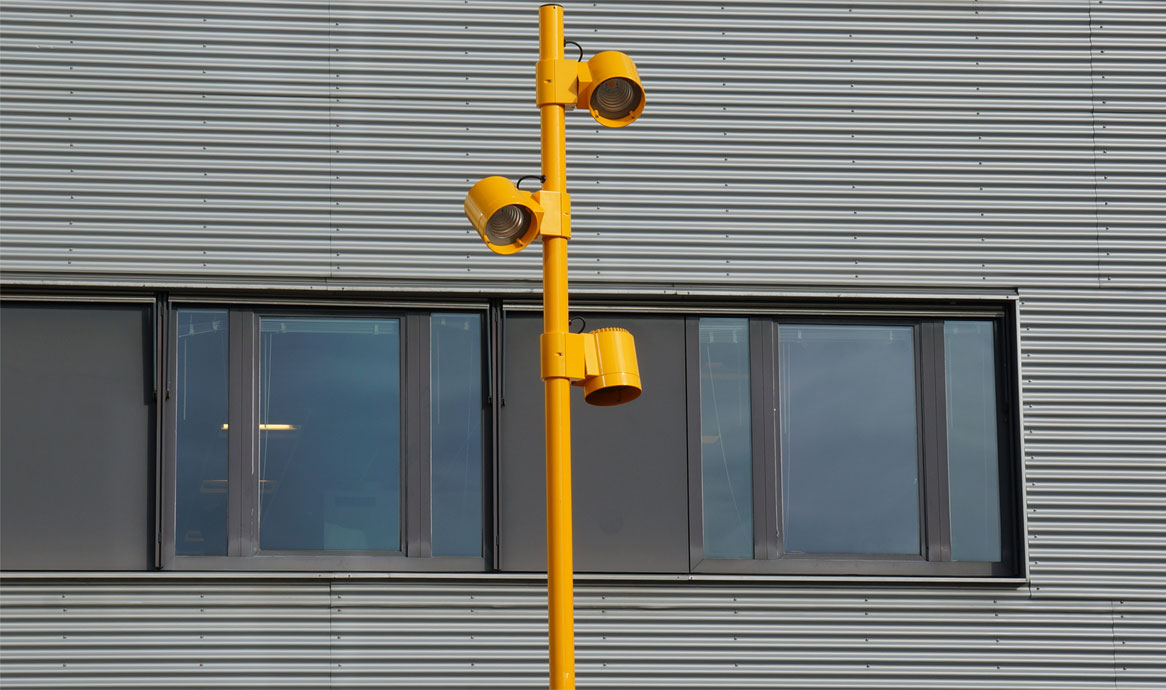

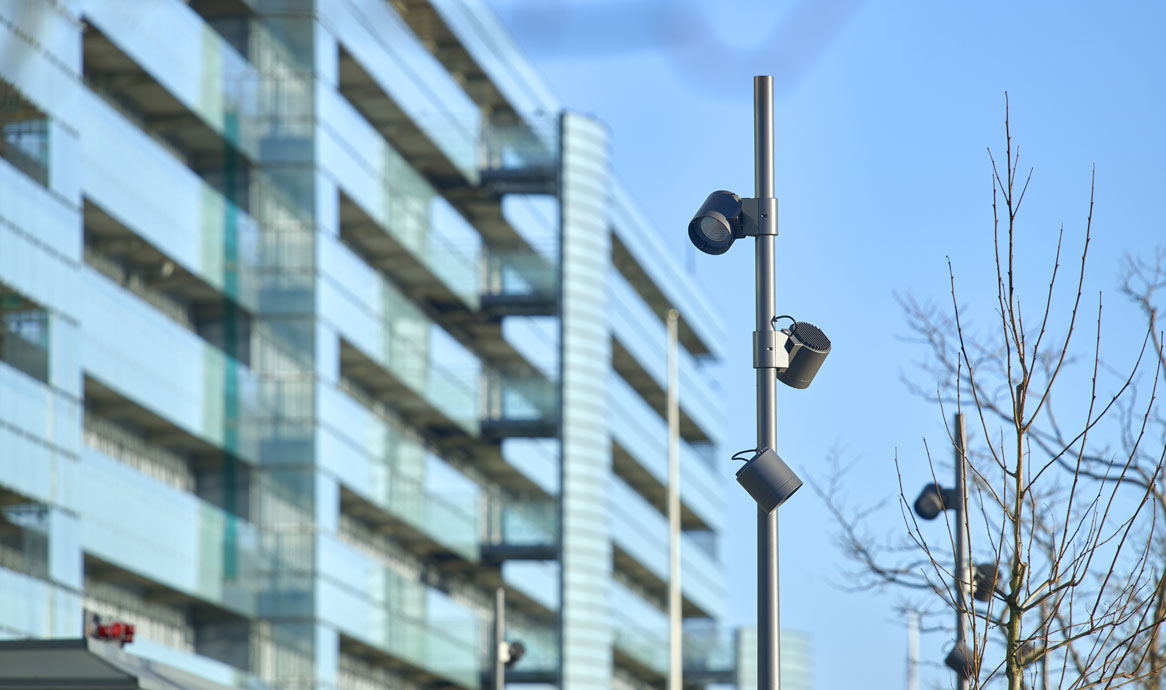

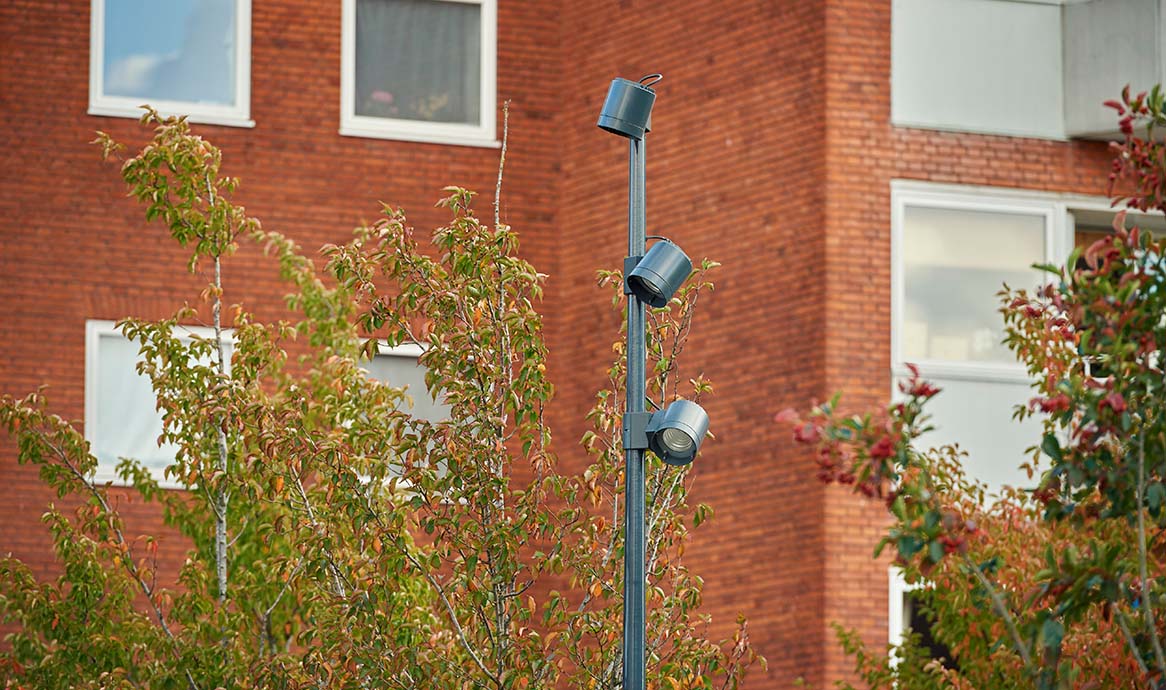

Die Leuchten sind flexibel und in jeder Richtung justierbar. Drei Abstrahlwinkel: 38, 19 oder 12 Grad.
Turn wird von Ralf Ritter auf dem Rad präsentiert.

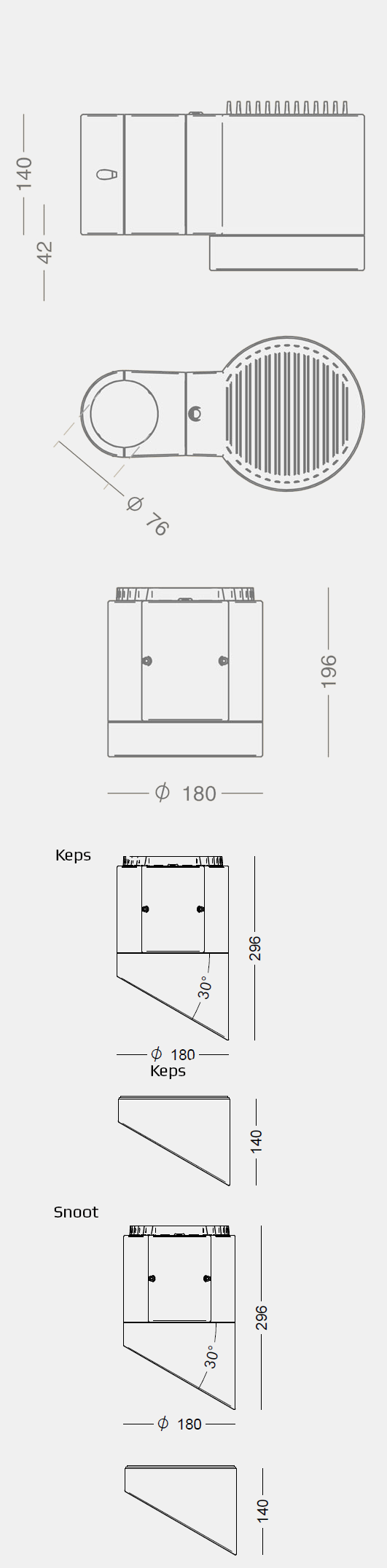

Spezifikationen
Specifikationer
Leuchtendaten
| TURN SPOT | |
|---|---|
| Material | Aluminiumguß |
| Finish | Raw anodisiert |
| Graphitgrau: YW355F, Akzo Nobel | |
| Silbergrau: Y2370I, Akzo Nobel | |
| Cortenbraun: YX355F, Akzo Nobel | |
| Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel | |
| Abschirmung | Glas mit Seidendruck am Rande |
| Option für Honeycomb Filter | |
| Montage | Standardbeschlag für Ø76 mm Zylindermast |
| Justierbarer Beschlag für konischen Mast sowie zylindrischen > Ø76 mm | |
| Adapter für Ø60 mm Mast erhältlich | |
| Geliefert mit 8,5 Meter Leitung, 2 x 1 mm2 | |
| Anschluß | In den Mast |
| Schutzart/-klasse | IP66, Klasse II; Klasse I möglich |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C4, Option für C5 |
| Windfläche | 0,053 m2 (lateral) |
| Gewicht | 6 kg |
LED-Daten
| LED Typ | Bridgelux V18 |
|---|---|
| Ausstrahlungswinkel | 38, 19 oder 12 Grad (wide, medium, narrow) |
| Betriebsdauer | min 100.000 Stunden bei ta max 25° C, L100B10 |
| Constant Lumen Output | |
| Farbtemperatur | 2700, 3000 oder 4000 Kelvin |
| Farbwiedergabe | min 80 Ra, 90 Ra möglich |
| Farbgenauigkeit | 3 Steps SDCM |
| Lichtstrom | Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen. |
| LED-lumen, Ra 80 | 2700K: 425-5475 lm |
| 3000K: 425-5600 lm | |
| 4000K: 425-5650 lm | |
| Wirkungsgrad | 76-80% |
Treiberdaten
| Treiber | Xitanium Full Xi FP 40 W 0,3-1,0 A, programmierbar |
|---|---|
| Einschaltstrom | max 22 A (50% nach 290 µs) |
| Überspannungsschutz | L/N-GND: 10 kV, (D4i Treiber: 8 kV) |
| L-N: 6 kV | |
| Betriebsdauer | 100.000 Stunden |
| Dimmung | 5 Stufen innerhalb des jeweiligen Lumenpakets |
| Übrige Regelung | DALI-2, LineSwitch oder |
| via Zhaga Book 18 Sockel, D4i |
Varianten und Zubehör
Turn Spot darf nicht nach oben (d.h. oberhalb eigener Montageachse) gerichtet werden. Fragen Sie nach unseren Varianten für Uplight.
| Bestell-Nr. | Turn Spot |
|---|---|
| 8836- | V18, wide 38°, programmierbar, max 35 W |
| 8837- | V18, medium 19°, programmierbar, max 35 W |
| 8838- | V18, narrow 12°, programmierbar, max 35 W |
| Wandmontage | Siehe Datenblatt unten |
|---|---|
| 8011- | Arm für 1 Strahler |
| 8012- | Arm für 2 Strahler |
| Strahler werden von Focus Lighting montiert. |
| Design Mast | Konischer Mast mit Ø76 mm Verlängerrohr |
|---|---|
| 3170- | 4 meter Mast |
| 3172- | 5,5 meter Mast |
| 3174- | 7 meter Mast |
| 1714-1 | Adapter für Ø60 mm Mast |
| 50200 | Flügelfundament Ø108-140 |
| Schutzeinrichtung | |
|---|---|
| 98158 | Schutzeinrichtung für 2 Neozed Sicherungen, 16 A |
Zu kombinieren mit
Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.
| Farbe | Farbtemperatur |
|---|---|
| 01 = raw anodisiert | 827 = 2700 K, 80 Ra |
| 4 = graphitgrau | 830 = 3000 K, 80 Ra |
| 9 = silbergrau | 840 = 4000 K, 80 Ra |
| 17 = cortenbraun | |
| 66 = schwarz noir 900 | |
| 7 = feuerverzinkt (nur Mast) |
| Dimmung | Schutzklasse |
|---|---|
| leer = programmierbar | leer = Klasse II |
| D = DALI-2 (4/5-adriges Kabel) | J = Klasse I |
| F = LineSwitch | |
| R = Zhaga Book 18 Sockel, nach oben | |
| RC = Zhaga Book 18 Sockel, City Touch / Interact City |
| Filter | Montage |
|---|---|
| leer = kein Filter | leer = Beschlag für zylindrischen Mast, Ø76 mm |
| Y = Honeycomb Filter | B90 = Beschlag für konischen Mast, Ø60-90 mm |
| B121 = Beschlag für konischen Mast, Ø91-121 mm |
| Korrosionsklasse | |
|---|---|
| leer = C4 | |
| C5 = C5 Schutz (die Farbkode mit C5 ergänzen) |
Beispiel: 8836-9830 = Turn, wide, max 4600 Lm, programmierebar, silbergrau, 3000 K, 80 Ra, Klasse II
Medien & Downloads
Produktinformation
Produktdaten, Turn Spot + Turn Spot HaloPDF

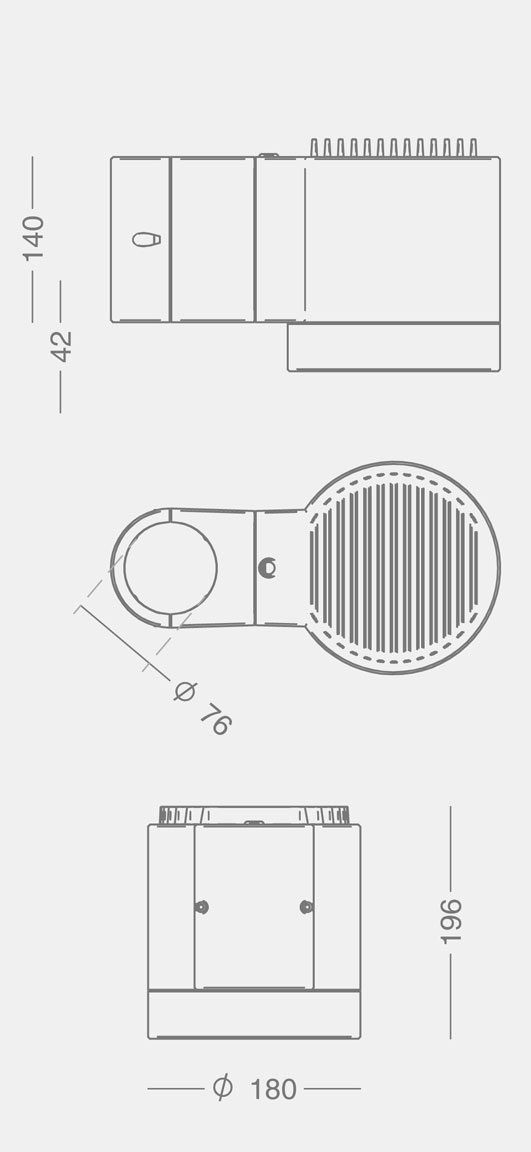

Maßangabe, Turn mit Zhaga SockelPDF
