TURN SPOT HALO

Turn ist eine Familie von Leuchten in einem einfachen, zylindrischen Design.

Die Leuchten sind flexibel und in jeder Richtung justierbar.

Drei Abstrahlwinkel: 38, 19 oder 12 Grad.

Spezifikationen

Specification

Leuchtendaten

TURN SPOT HALO
Material	Aluminiumguß und opalisiertes Acryl
Finish	Raw anodisiert
	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Abschirmung	Glas mit Seidendruck am Rande
	Option für Honeycomb Filter

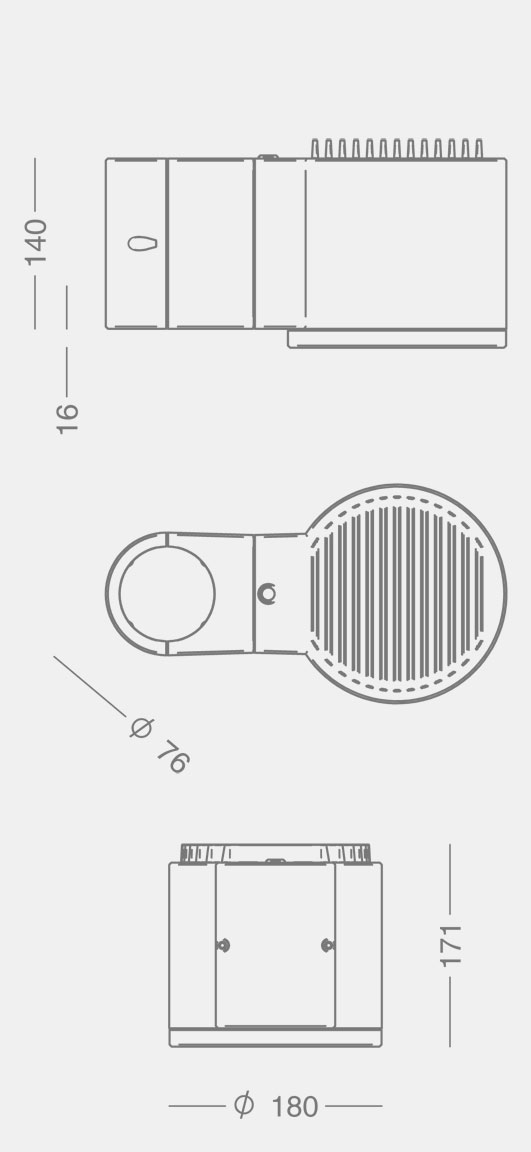

Montage	Standardbeschlag für Ø76 mm Zylindermast
	Justierbarer Beschlag für konischen Mast sowie zylindrischen > Ø76 mm
	Adapter für Ø60 mm Mast erhältlich
	Geliefert mit 8,5 Meter Leitung, 2 x 1 mm2
Anschluß	In den Mast
Schutzart/-klasse	IP66, Klasse II; Klasse I als Option
Schlagfestigkeit	IK08
Korrosionsklasse	C4, Option für C5
Gewicht	5,8 kg
Windfläche	0,053 m2 (lateral)

LED-Daten

LED Typ	Bridgelux V18
Ausstrahlungswinkel	38, 19 oder 12 Grad (wide, medium, narrow)
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L80B10
	Constant Lumen Output
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 80 Ra, 90 Ra möglich
Farbgenauigkeit	3 Steps SDCM
Lichtstrom	Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, Ra 80	2700K: 400-4700 lm
	3000K: 410-5000 lm
	4000K: 425-5100 lm
Wirkungsgrad	78-86%

Treiberdaten

Treiber	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmierbar
Einschaltstrom	max 22 A (50% nach 290 µs)
Überspannungsschutz	L/N-GND: 10 kV, (D4i Treiber: 8 kV)
	L-N: 6 kV
Betriebsdauer	100.000 Stunden
Dimmung	5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Regelung	DALI-2, LineSwitch oder
	via Zhaga Book 18 Sockel, D4i

Varianten und Zubehör

Bestell-Nr.	Turn Spot Halo
8840-	V18, wide 38°, programmierbar, max 35 W
8841-	V18, medium 19°, programmierbar, max 35 W
8842-	V18, narrow 12°, programmierbar, max 35 W

Wandmontage	Siehe Datenblatt unten
8011-	Arm für 1 Strahler
8012-	Arm für 2 Strahler
	Strahler werden von Focus Lighting montiert.

Design Mast	Konischer Mast mit Ø76 mm Verlängerrohr
3170-	4 meter Mast
3172-	5,5 meter Mast
3174-	7 meter Mast
1714-1	Adapter für Ø60 mm Mast
50200	Flügelfundament Ø108-140

Schutzeinrichtung
98158	Schutzeinrichtung für 2 Neozed Sicherungen, 16 A

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Farbtemperatur
4 = graphitgrau	827 = 2700 K, 80 Ra
9 = silbergrau	830 = 3000 K, 80 Ra
17 = cortenbraun	840 = 4000 K, 80 Ra
66 = noir 900
7 = feuerverzinkt (nur Mast)

Dimmung	Schutzklasse
leer = programmierbar	leer = Klasse II
D = DALI-2 (4/5-adriges Kabel)	J = Klasse I
F = LineSwitch
R = Zhaga Book 18 Sockel, nach oben
RC = Zhaga Book 18 Sockel, City Touch / Interact City

Filter	Montage
leer = kein Filter	leer = Beschlag für zylindrischen Mast, Ø76 mm
Y = Honeycomb Filter	B90 = Beschlag für konischen Mast, Ø60-90 mm
	B121 = Beschlag für konischen Mast, Ø91-121 mm

Korrosionsschutz
leer = C4
C5 = C5 Schutz (die Farbkode mit C5 ergänzen)

Beispiel: 8840-66830 = Turn Spot Halo, wide, max 4600 Lm, programmierebar, schwarz noir 900, 3000 K, 80 Ra, Klasse II

Medien & Downloads

Produktinformation

Produktdaten, Turn Spot + Turn Spot HaloPDF Maßangabe, Turn mit Zhaga SockelPDF Anzahl pro Sicherung - EmpfehlungPDF Montageanleitung, zylindrischer MastPDF Montageanleitung, konischer MastPDF Produktdaten, Arm für WandmontagePDF Montageanleitung, WandmontagePDF Skizzen, Turn MastPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF DKK_Netto_2024.pdfPDF

Ausschreibungstexte

Turn Spot HaloDOCX Turn Spot HaloPDF

3D files

Turn 3D für RevitRFA Turn 3D für Revit - BeschreibungTXT Turn 3D für ArchicadGSM Turn 3D für AutoCadDWG Turn 2D für AutoCadDWG Turn 3D für 3D Studio3DS Turn 3DIFC Turn 3DFBX Turn 3D für SketchupSKP

Photos

Produktbild, Turn Spot HaloJPG Turn Spot Halo + Turn Street Halo, silbergrauJPG Turn Spot Halo + Turn Street Halo, schwarz Noir 900JPG Turn Spot Halo, cortenbraunJPG Turn Spot Halo, AarhusPDF

Lichttechnische Daten

Turn Spot Halo - ohne Filter

Wide 38°, 2700 KLDT Wide 38°, 2700 KPDF Wide 38°, 3000 KLDT Wide 38°, 3000 KPDF Wide 38°, 4000 KLDT Wide 38°, 4000 KPDF Medium 19°, 2700 KLDT Medium 19°, 2700 KPDF Medium 19°, 3000 KLDT Medium 19°, 3000 KPDF Medium 19°, 4000 KLDT Medium 19°, 4000 KPDF Narrow 12°, 2700 KLDT Narrow 12°, 2700 KPDF Narrow 12°, 3000 KLDT Narrow 12°, 3000 KPDF Narrow 12°, 4000 KLDT Narrow 12°, 4000 KPDF

Turn Spot Halo - Honeycomb Filter

Wide 38°, honeycomb filter, 2700 KLDT Wide 38°, honeycomb filter, 2700 KPDF Wide 38°, honeycomb filter, 3000 KLDT Wide 38°, honeycomb filter, 3000 KPDF Wide 38°, honeycomb filter, 4000 KLDT Wide 38°, honeycomb filter, 4000 KPDF Medium 19°, honeycomb filter, 2700 KLDT Medium 19°, honeycomb filter, 2700 KPDF Medium 19°, honeycomb filter, 3000 KLDT Medium 19°, honeycomb filter, 3000 KPDF Medium 19°, honeycomb filter, 4000 KLDT Medium 19°, honeycomb filter, 4000 KPDF Narrow 12°, honeycomb filter, 2700 KLDT Narrow 12°, honeycomb filter, 2700 KPDF Narrow 12°, honeycomb filter, 3000 KLDT Narrow 12°, honeycomb filter, 3000 KPDF Narrow 12°, honeycomb filter, 4000 KLDT Narrow 12°, honeycomb filter, 4000 KPDF

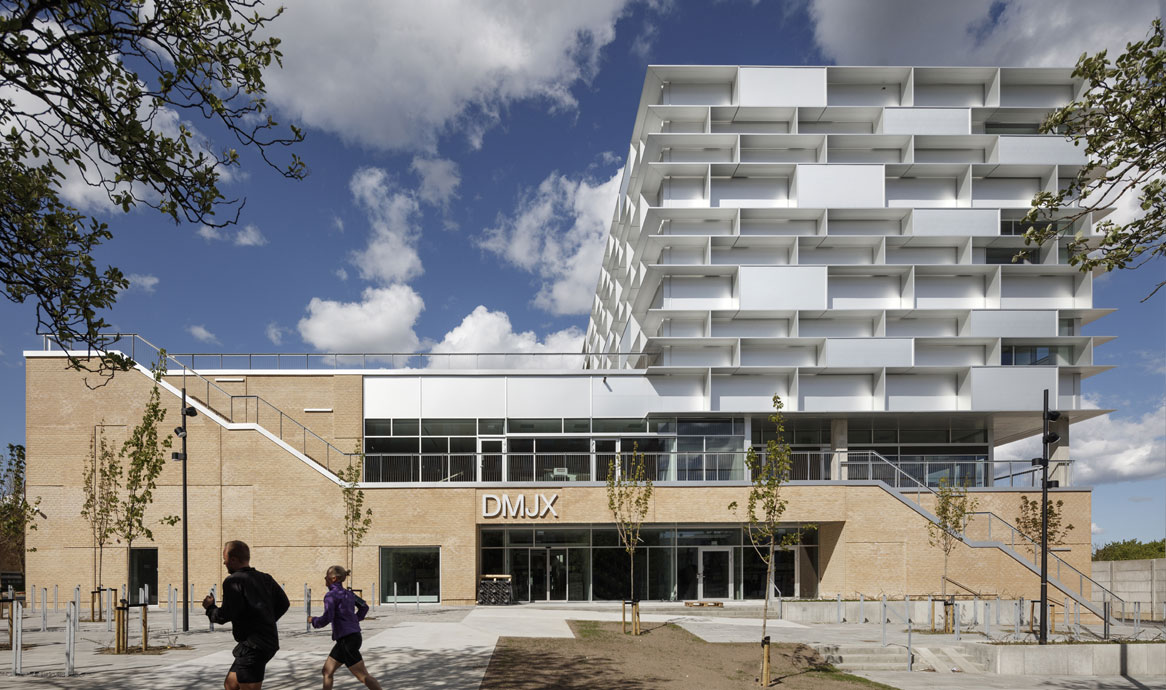

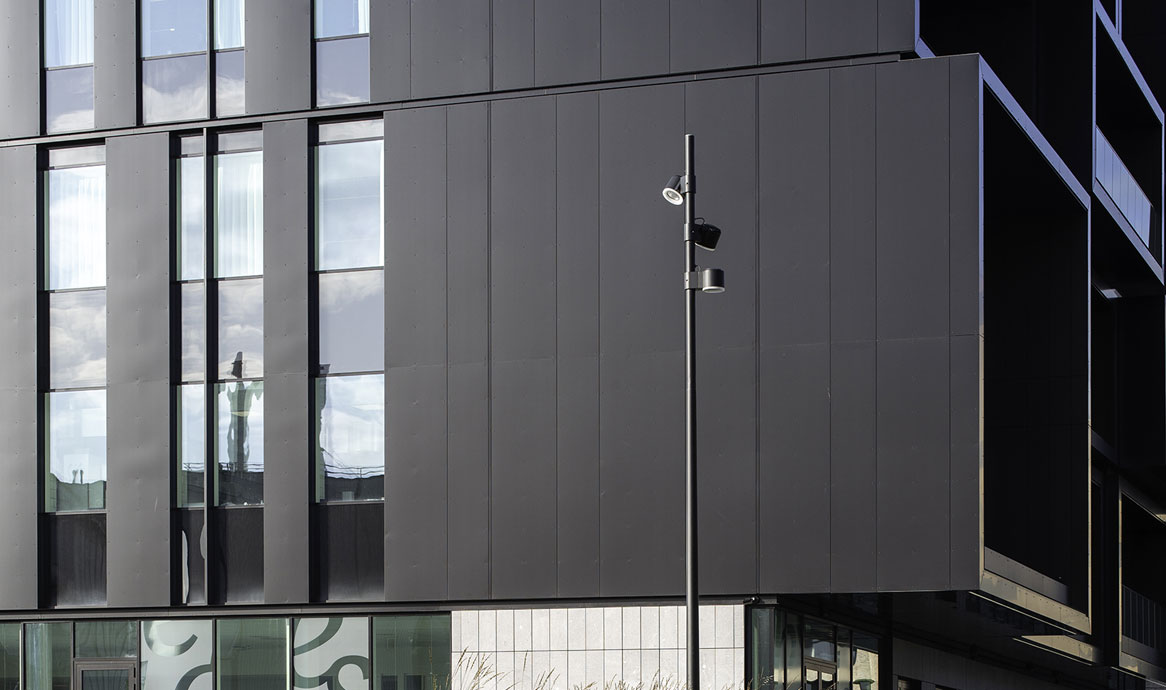

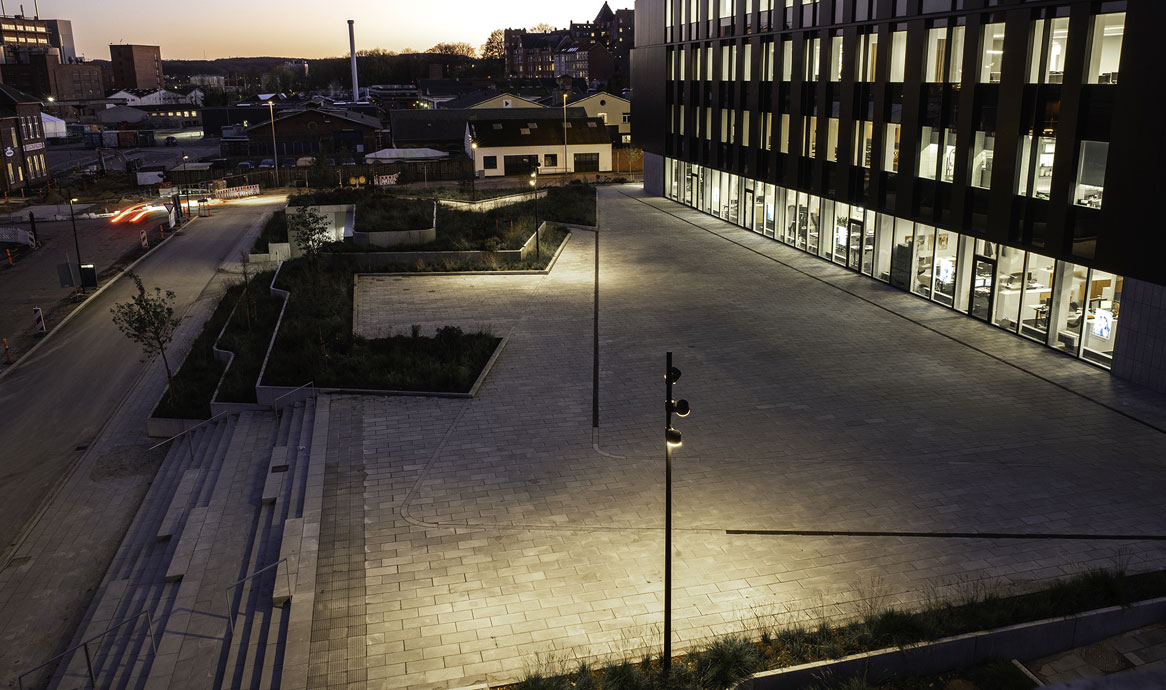

Turn Spot Halo vor der neuen Medienhochschule in Aarhus. Architekten: Arkitema Architects - Photo: Niels Nygaard

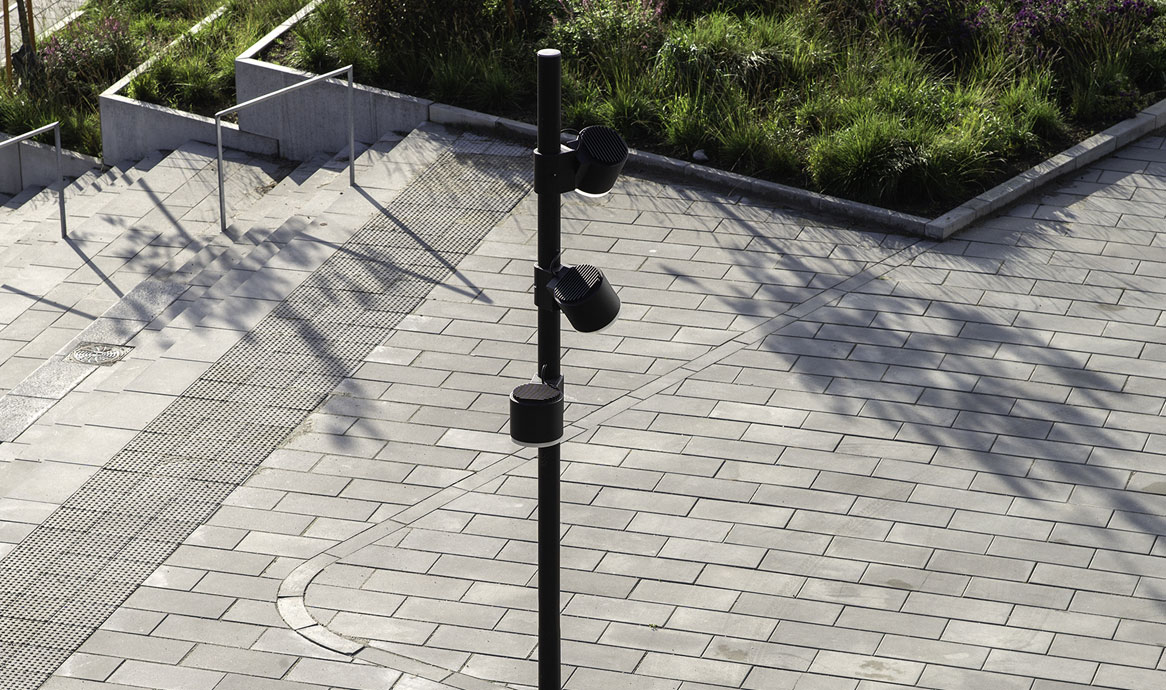

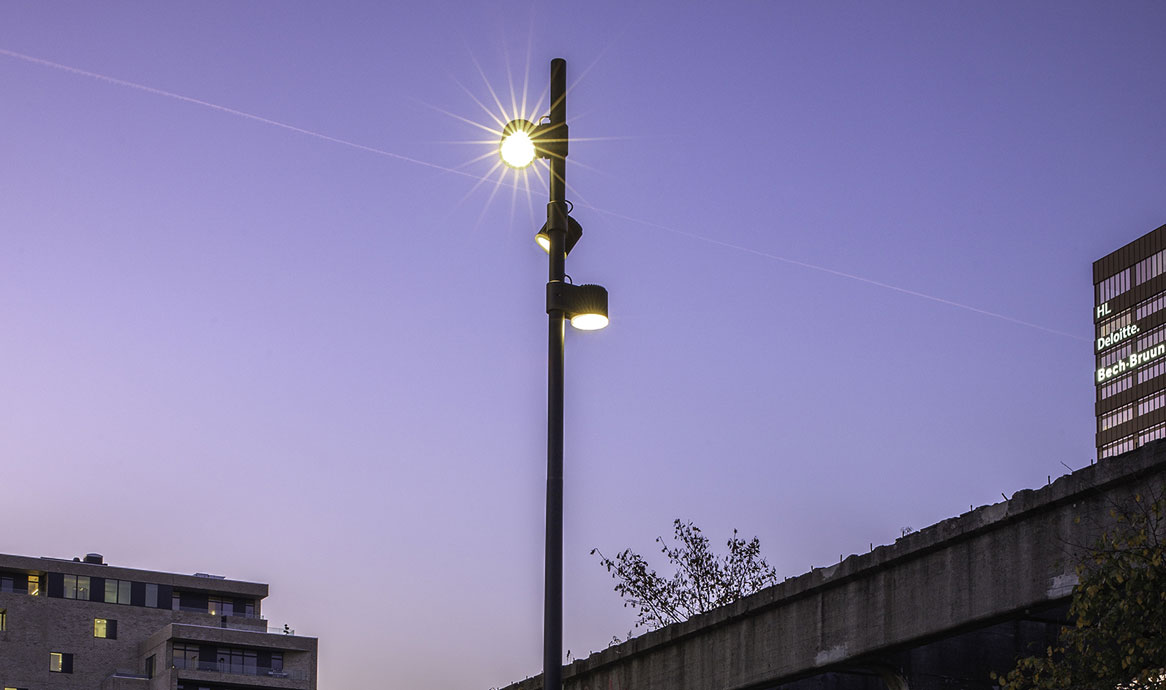

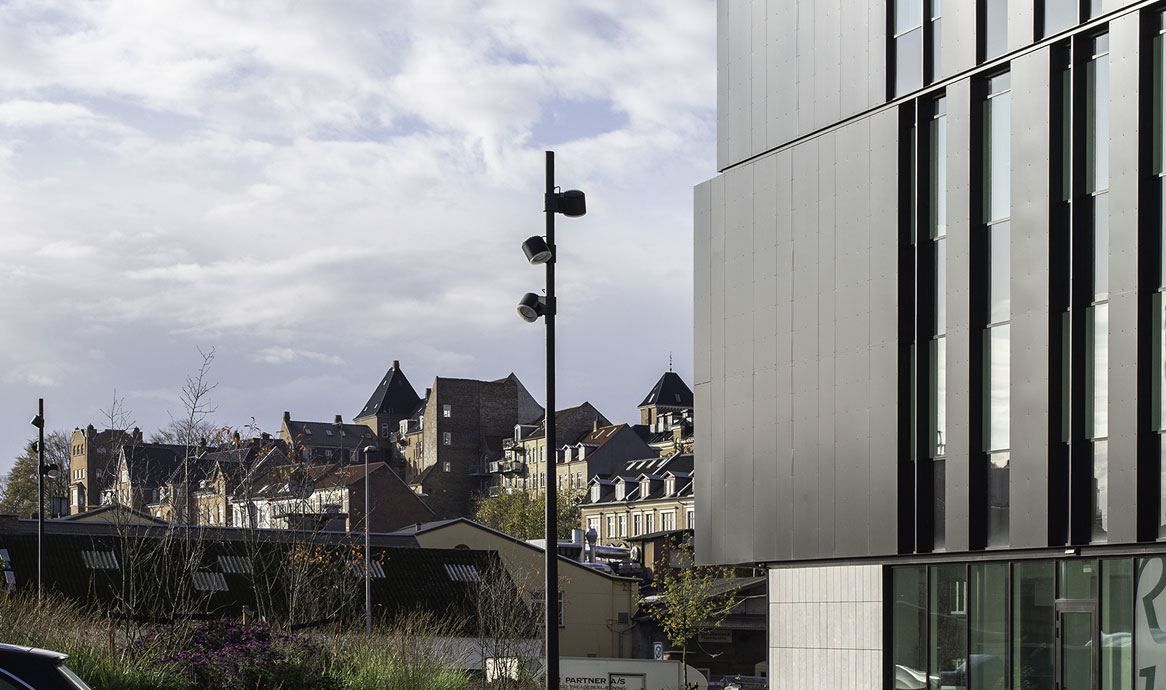

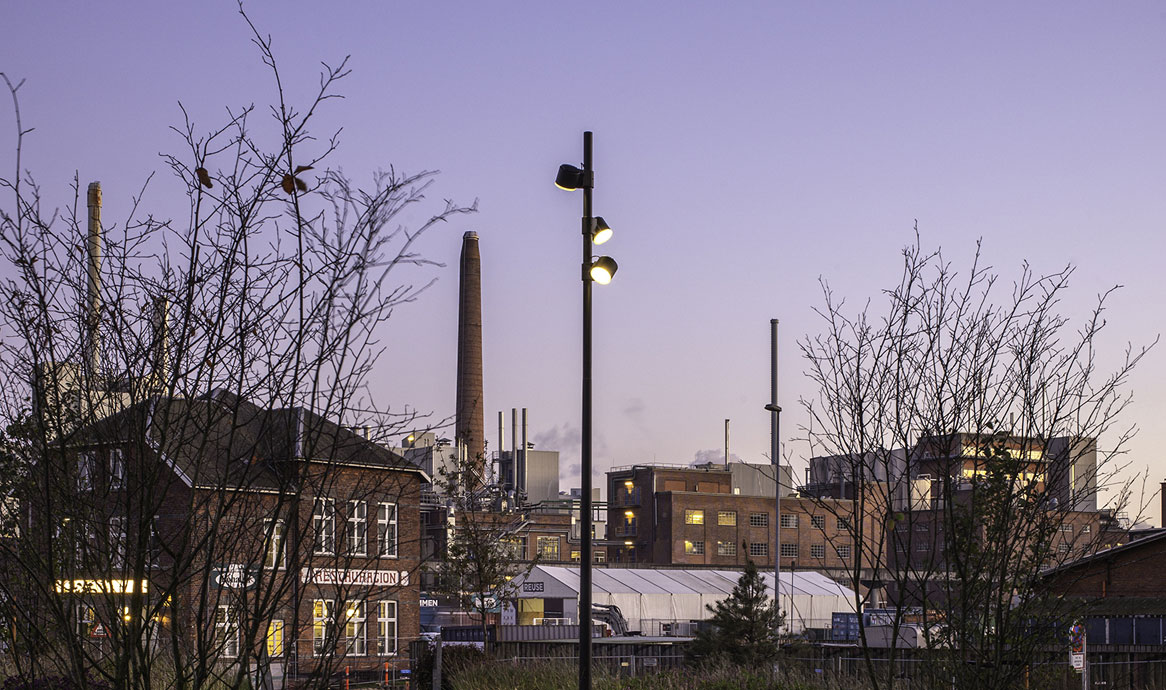

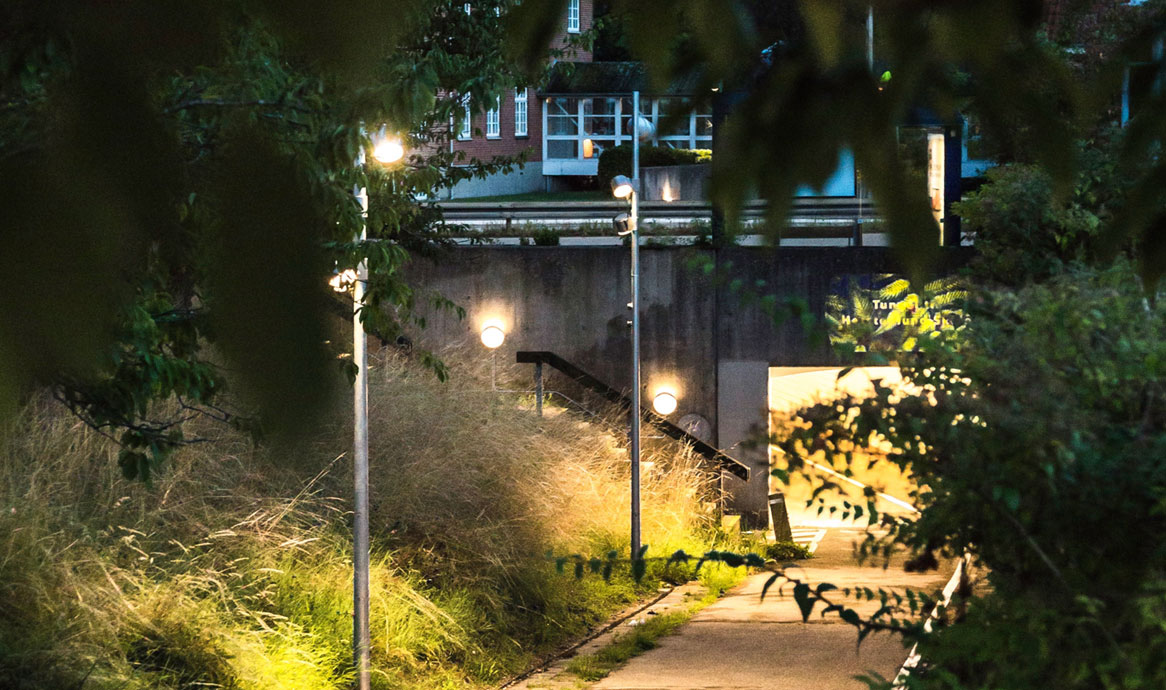

Turn Spot Halo und Turn Street Halo, schwarz Noir 900. Die beiden oberen Turn Strahler sind abgewinkelt, während die Turn Street-Leuchte mit Linsenoptik parallel zum Mast montiert ist.
