WAY ist eine anpassungsfähige Straßenleuchte, die seitlich oder von oben montierbar ist.
Wie die übrigen Leuchten von AART Designers, ergibt WAY aus modernen Linien eine klassische Form. Ein nordisches Design, das sich den Straßen und Stadträumen jeder Stadt anpassen wird.
Die Abschirmung in Sonderausführung bietet die optische Führung an und minimiert die Blendung.

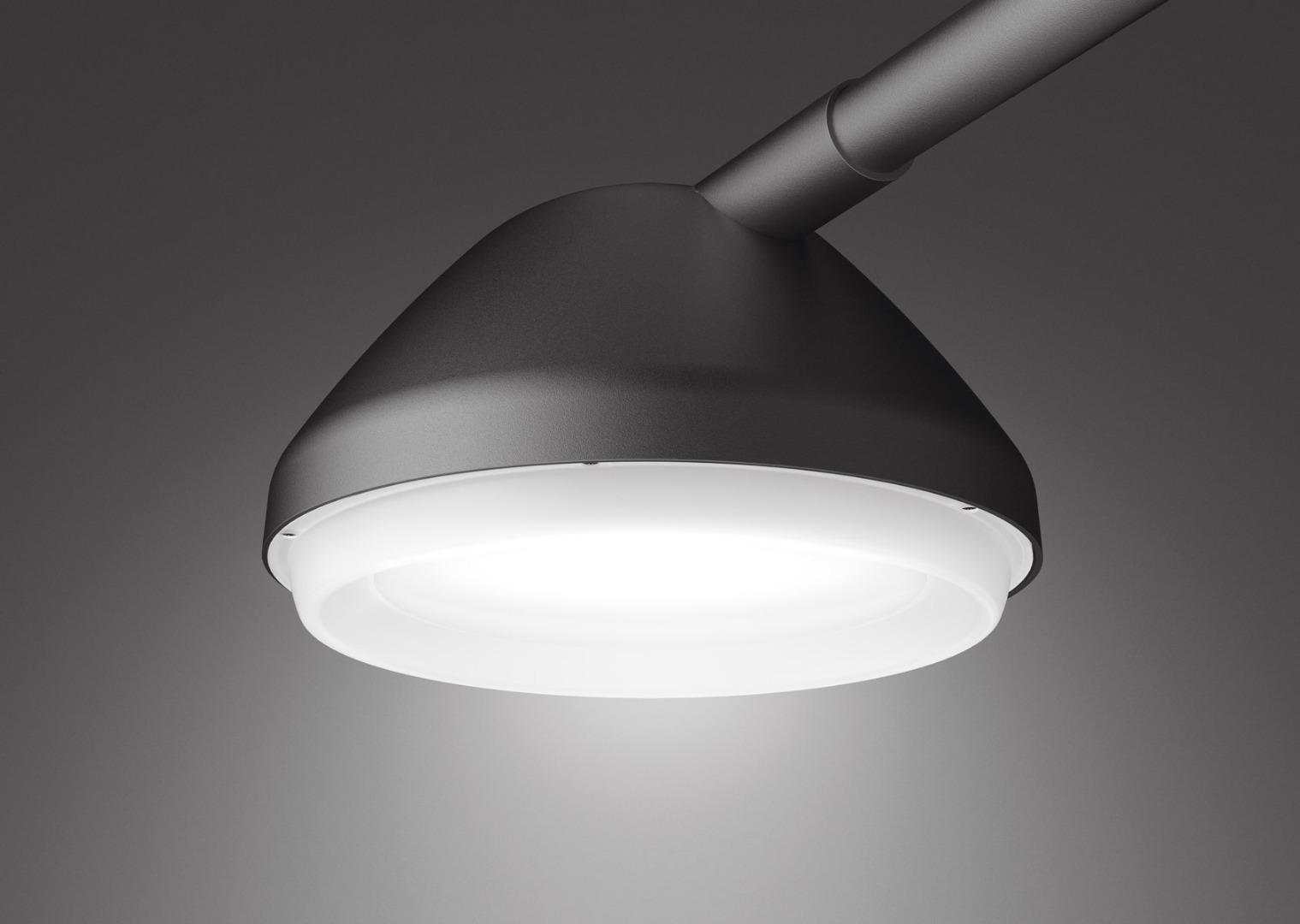

Die Parkvariante ist mit Diffuser für gleichartiges Licht ohne Punkte versehen.

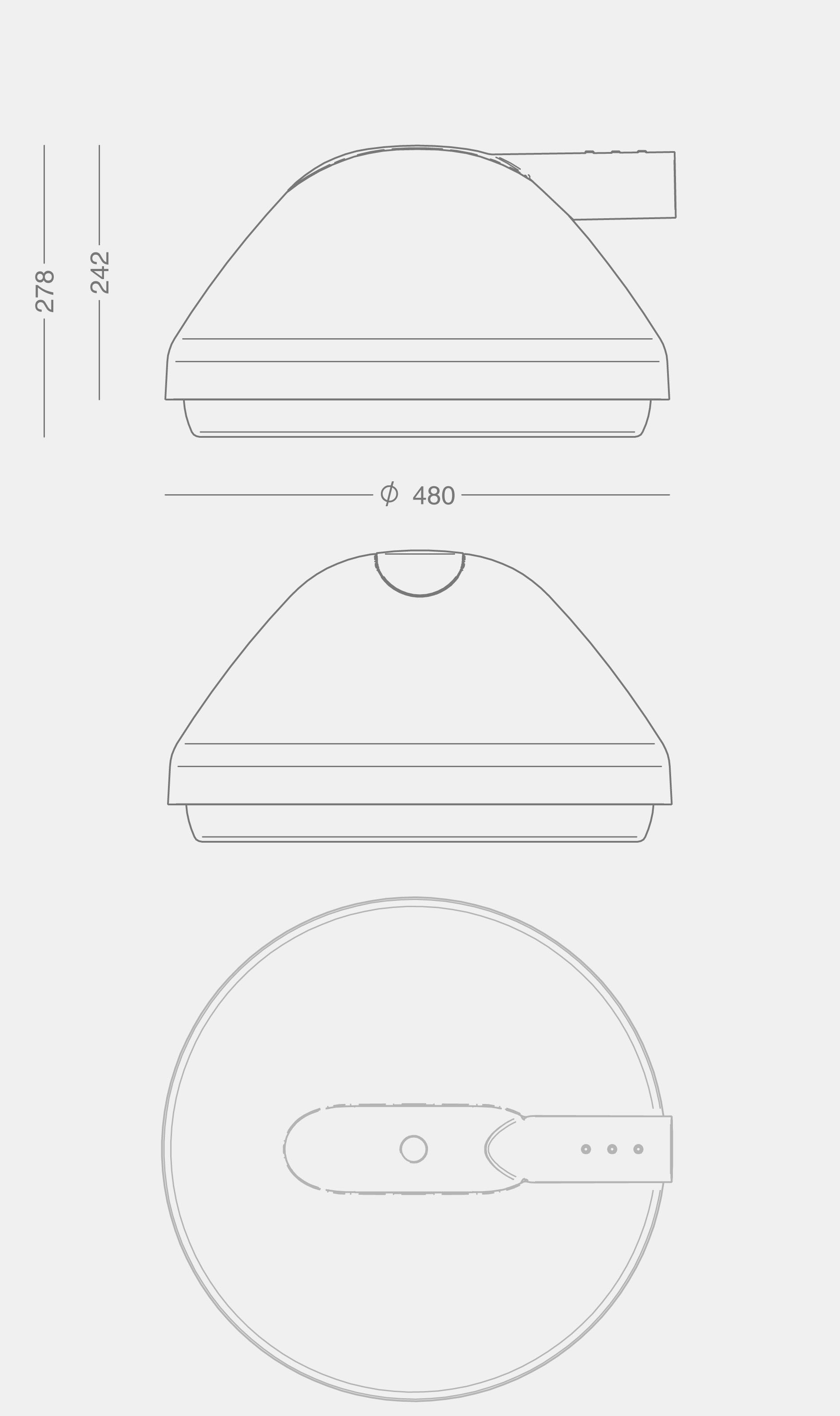

| WAY seitlich montiert (Ausleger) | |
|---|---|
| Material | Aluminiumguß |
| Finish | Raw anodisiert |
| Graphitgrau: YW355F, Akzo Nobel | |
| Silbergrau: Y2370I, Akzo Nobel | |

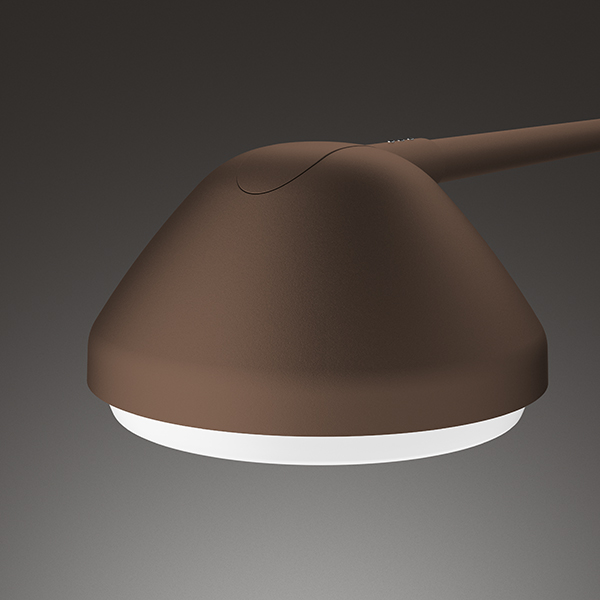

| Cortenbraun: YX355F, Akzo Nobel | |

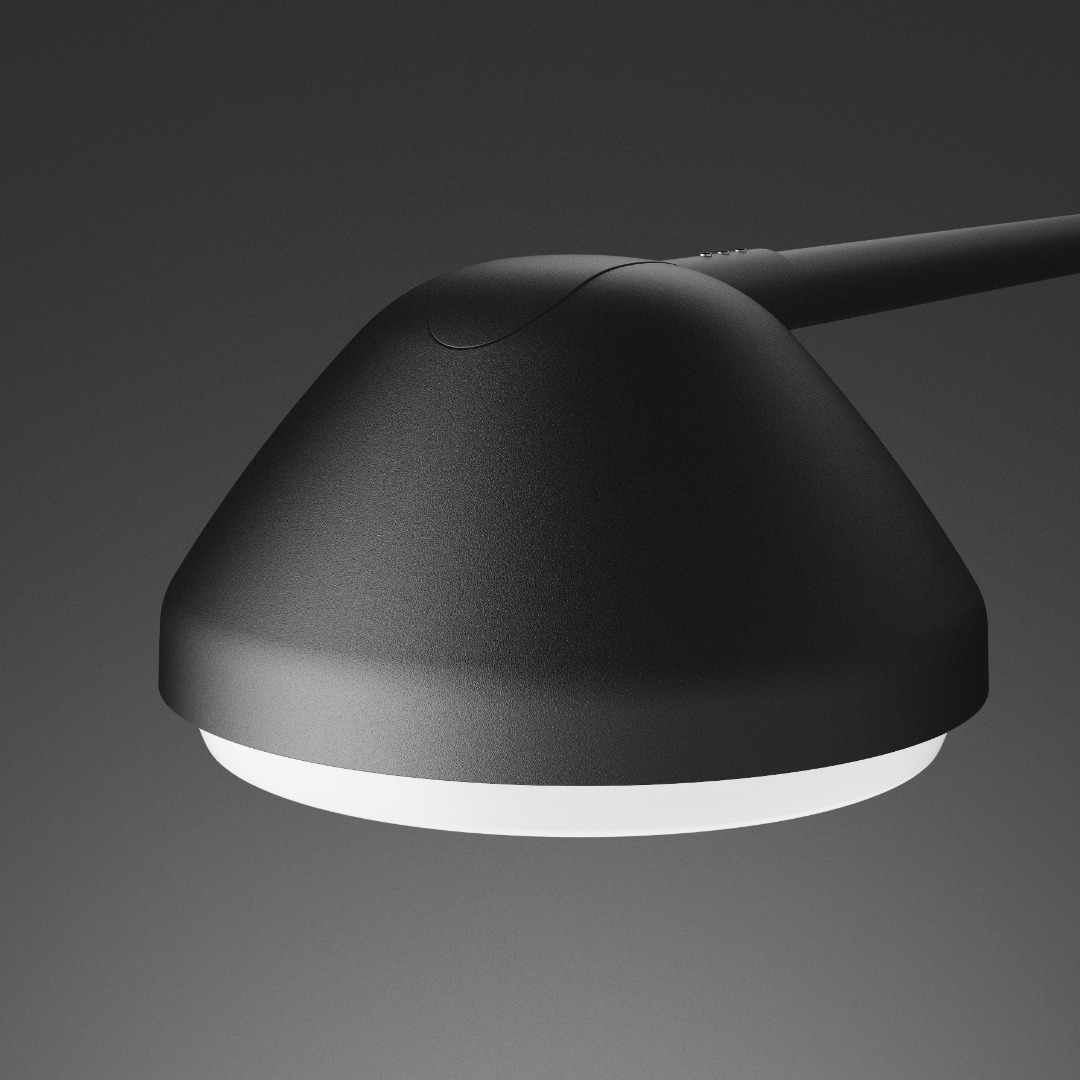

| Schwarz: Noir 900 Sablé, SN315F, Akzo Nobel | |
| Abschirmung | Schlagfestiges PMMA, klar mit mattiertem Rand |
| Montage | Ausleger, Ø 48 oder Ø60 mm |
| Anschluß | In den Mast |
| Geliefert mit 10,5 m Leitung, 2 x 1 mm2 | |
| Schutzart/-klasse | IP66, Klasse II; Klasse I als Option |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C4, Option für C5 |
| Gewicht | max 11 kg |
| Windfläche | 0,11 m2 (lateral) |
| LED mit Linsen | 3xFF-DA 2x6 oder 4xFF-DA 2x8 mit T3 Linsen für Orts- und Wohnwege, P-, HS- und C-Klassen |
|---|---|
| Betriebsdauer | min 100.000 Stunden bei ta max 25° C, L90B10 |
| Constant Lumen Output | |
| Temperaturbereich | -30 bis +35° C |
| Farbtemperatur | 2700, 3000 oder 4000 Kelvin |
| Farbwiedergabe | min 70, typisch 75 Ra, Option für 80 Ra* |
| * Längere Lieferzeit bei 80 Ra | |
| Farbgenauigkeit | 5 Steps SDCM |
| Lichtstrom | Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen. |
| LED-lumen, 3xFF, 70 Ra | 3000K: 980-10100 lm |
| 4000K: 1060-10900 lm | |
| LED-lumen, 3xFF, 80 Ra | 2700K: 830-8550 lm |
| 3000K: 875-9000 lm | |
| 4000K: 925-9550 lm | |
| LED-lumen, 4xFF, 70 Ra | 3000K: 1750-18000 lm |
| 4000K: 1900-19450 lm | |
| LED-lumen, 4xFF, 80 Ra | 2700K: 1500-15200 lm |
| 3000K: 1550-16000 lm | |
| 4000K: 1650-16950 lm | |
| Betriebswirkungsgrad | 84% |
| Lichtstärkeklasse, 13201-2 2015 | G*4 |
| Treiber 3xFF | Xitanium Full Xi FP 75 W 0,2-0,7 A, programmierbar |
|---|---|
| Einschaltstrom | max 46 A (50% nach 250 µs) |
| Betriebsspannung, AC | 80-264 Vac |
| Treiber 4xFF | Xitanium Full Xi FP 165 W 0,3-1,0 A, programmierbar |
|---|---|
| Einschaltstrom | max 41 A (50% nach 440 µs) |
| Betriebsspannung, AC | 160-264 Vac |
| Nennspannung, AC | 220-240 Vac |
| Nennspannung, DC | 186-250 Vdc |
| Betriebsspannung, DC | 168-275 Vdc |
| Nennfrequenz | 50-60 Hz |
| Betriebsfrequenz | 45-66 Hz |
| Max Vorsicherung | 16 A |
| Überspannungsschutz | L/N-GND: 10 kV |
| L-N: 6 kV | |
| Betriebsdauer | min 100.000 Stunden |
| Dimmung | 5 Stufen innerhalb des jeweiligen Lumenpakets |
| Übrige Regelung | DALI-2, LineSwitch oder |
| via Zhaga book 18 Sockel, D4i |
| Bestell-Nr. | Way für Ausleger Ø48 mm |
|---|---|
| 9810- | 3 x FF-DA T3, programmierbar, max 84 W |
| 9812- | 4 x FF-DA T3, programmierbar, max 150 W |
| Bestell-Nr. | Way für Ausleger Ø60 mm |
|---|---|
| 9870- | 3 x FF-DA T3, programmierbar, max 84 W |
| 9872- | 4 x FF-DA T3, programmierbar, max 150 W |
Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.
| Farbe | Farbtemperatur |
|---|---|
| 01 = raw anodisiert | 730 = 3000 K, 70 Ra |
| 4 = graphitgrau | 740 = 4000 K, 70 Ra |
| 9 = silbergrau | 827* = 2700 K, 80 Ra |
| 17 = cortenbraun | 830* = 3000 K, 80 Ra |
| 66 = schwarz noir 900 | 840* = 4000 K, 80 Ra |
| * Längere Lieferzeiten bei 80 Ra |
| Dimmung | Schutzklasse |
|---|---|
| leer = programmierbar | leer = Klasse II |
| D = DALI-2 (4/5-adriges Kabel) | J = Klasse I |
| F = LineSwitch | |
| R = Zhaga Book 18 Sockel, nach oben | |
| RC = Zhaga Book 18 Sockel, City Touch / Interact City | |
| S = Zhaga Book 18 Sockel, nach unten |
| Korrosionsklasse | |
|---|---|
| leer = C4 | |
| C5 = C5 Schutz (die Farbkode mit C5 ergänzen) |
Beispiel der Bestell-Daten: 9810-9730 = Way seitlich montiert, 3xFF-DA T3 Linsen, silbergrau, 3000 K, 70 Ra, Klasse II
Showing the Way
WAY ist eine flexible Straßenleuchte, die seitlich oder von oben montierbar ist.
Wie die übrigen Leuchten von AART designers, ergibt WAY aus modernen Linien eine klassische Form. Ein nordisches Design, das sich den Straßen und Stadträumen jeder Stadt anpassen wird.
Die Abschirmung in Sonderausführung bietet die optische Führung an und minimiert die Blendung.
