"Showing the Way"
WAY ist eine anpassungsfähige Straßenleuchte, die seitlich oder von oben montierbar ist.
Wie die übrigen Leuchten von AART Designers, ergibt WAY aus modernen Linien eine klassische Form. Ein nordisches Design, das sich den Straßen und Stadträumen jeder Stadt anpassen wird.
Die Abschirmung in Sonderausführung bietet die optische Führung an und minimiert die Blendung.

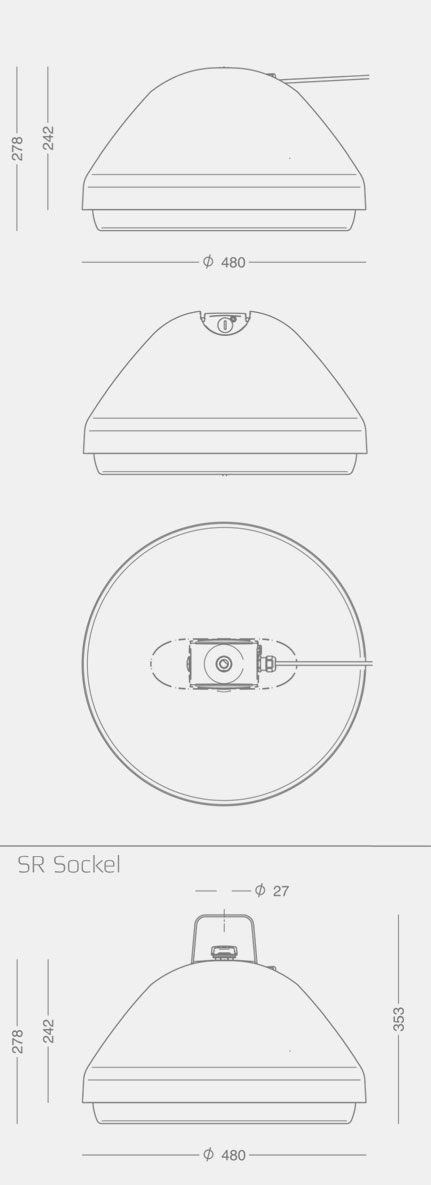

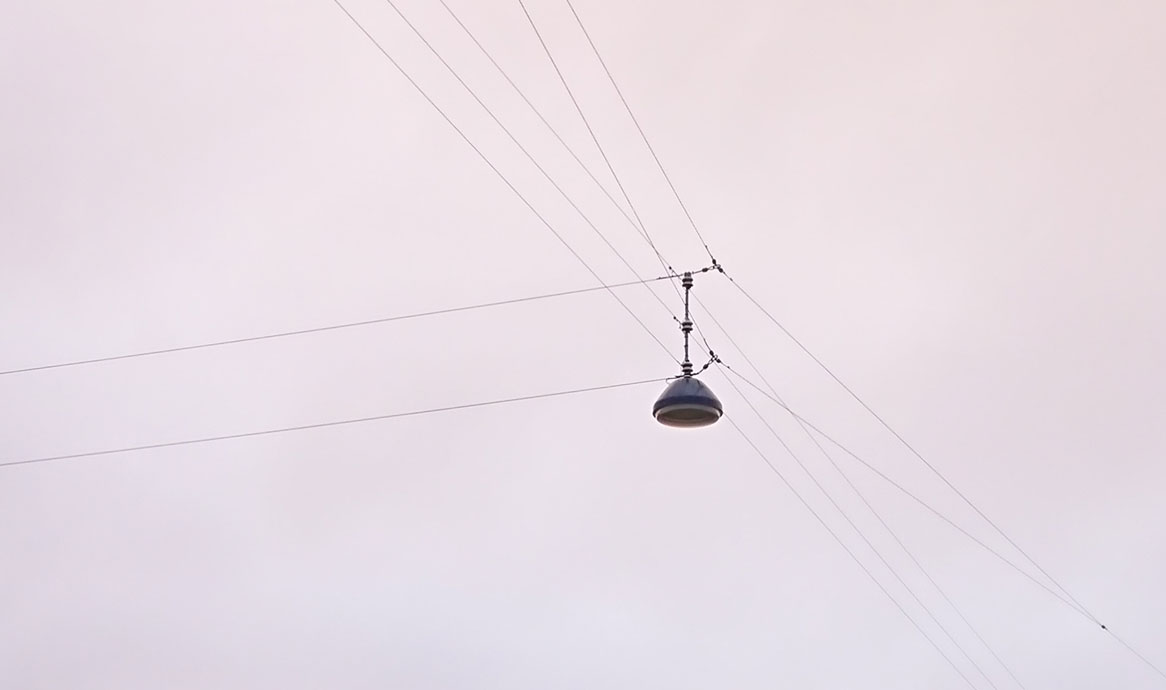

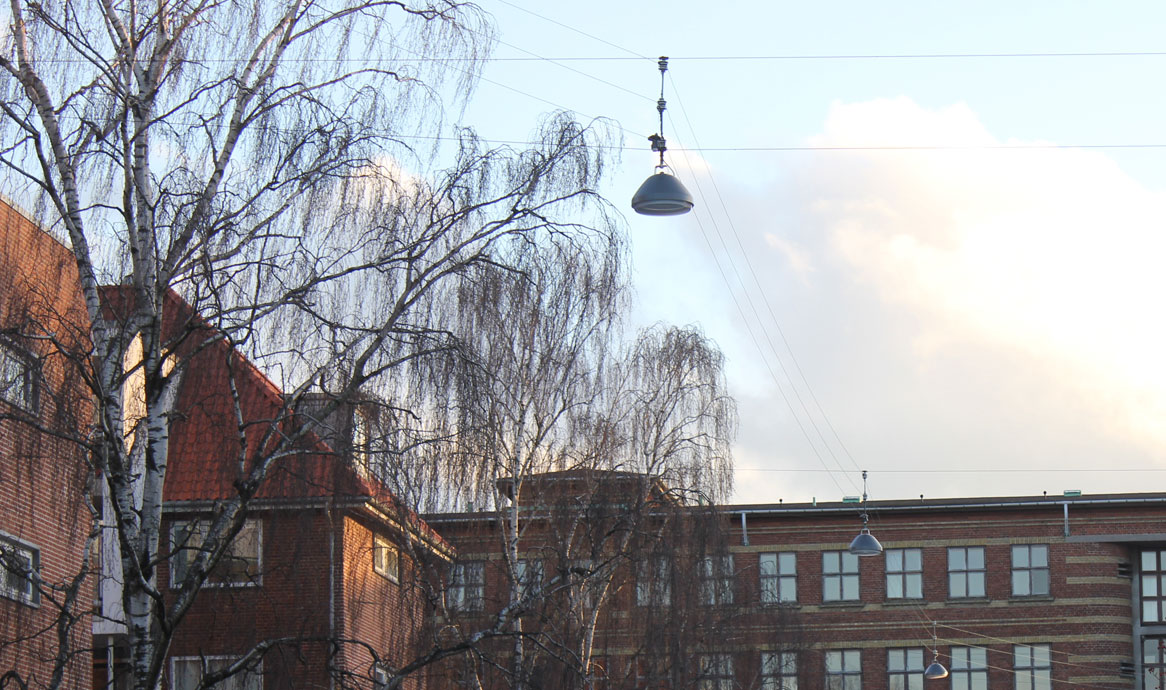

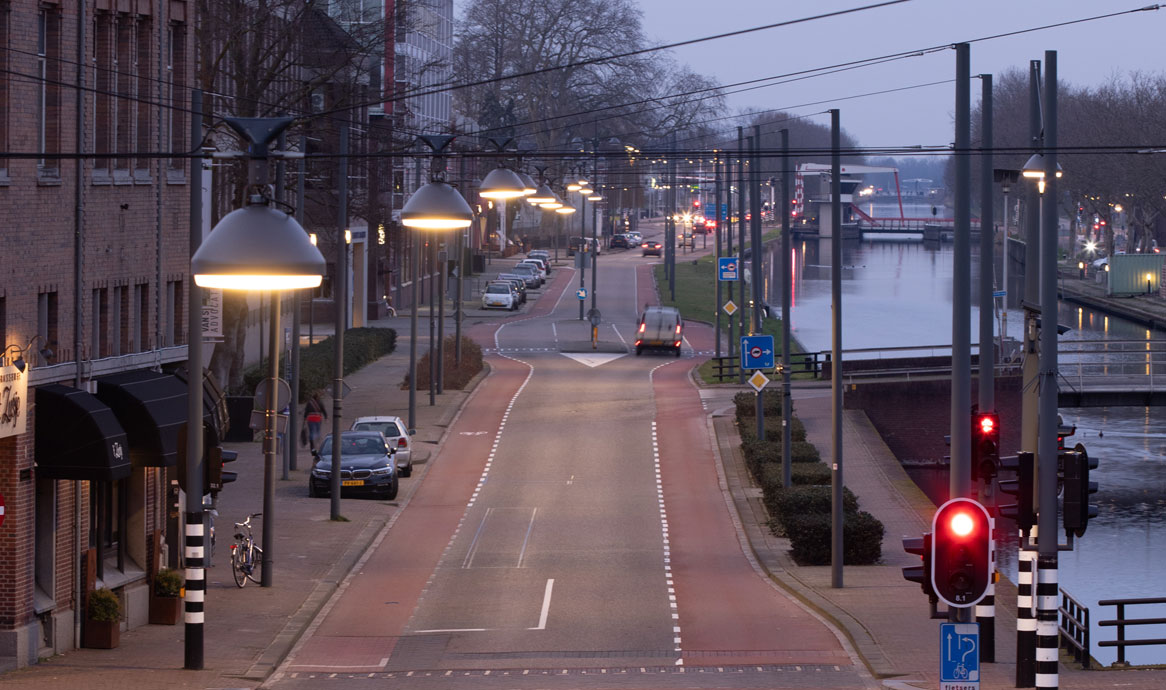

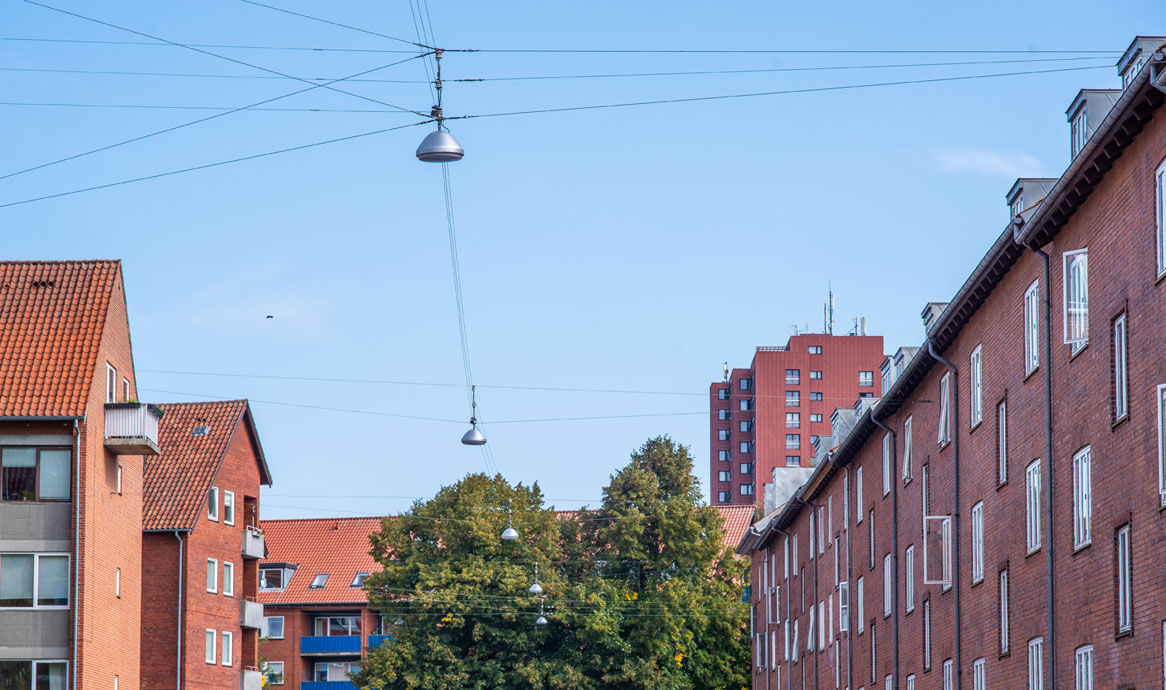

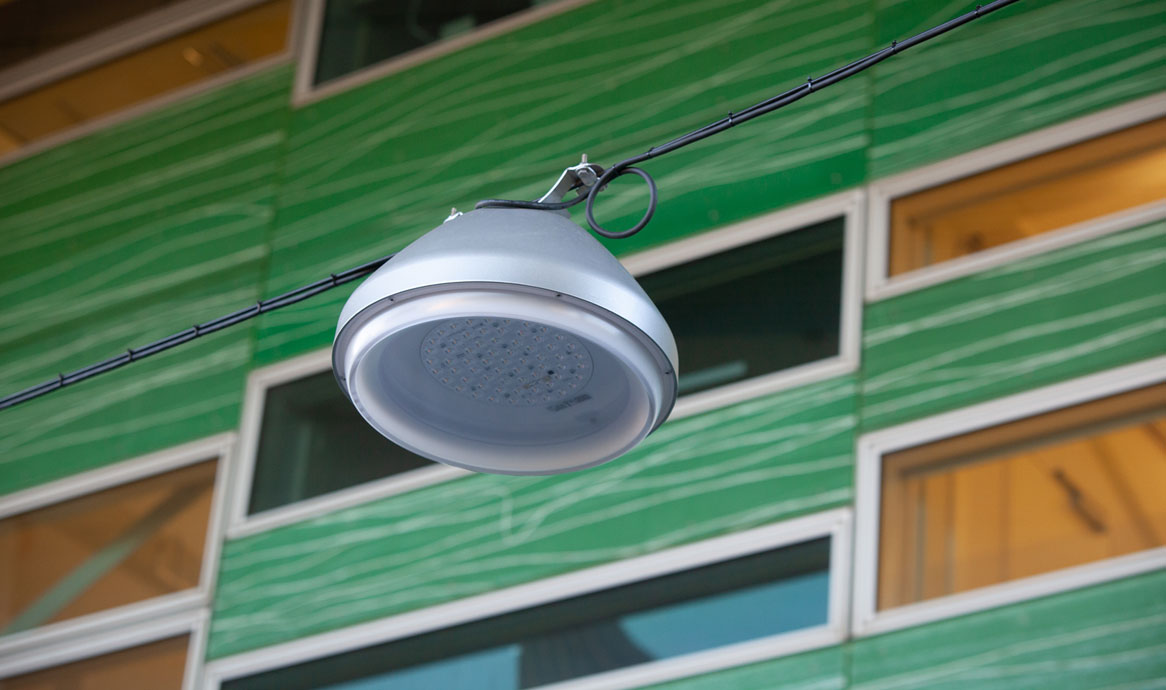

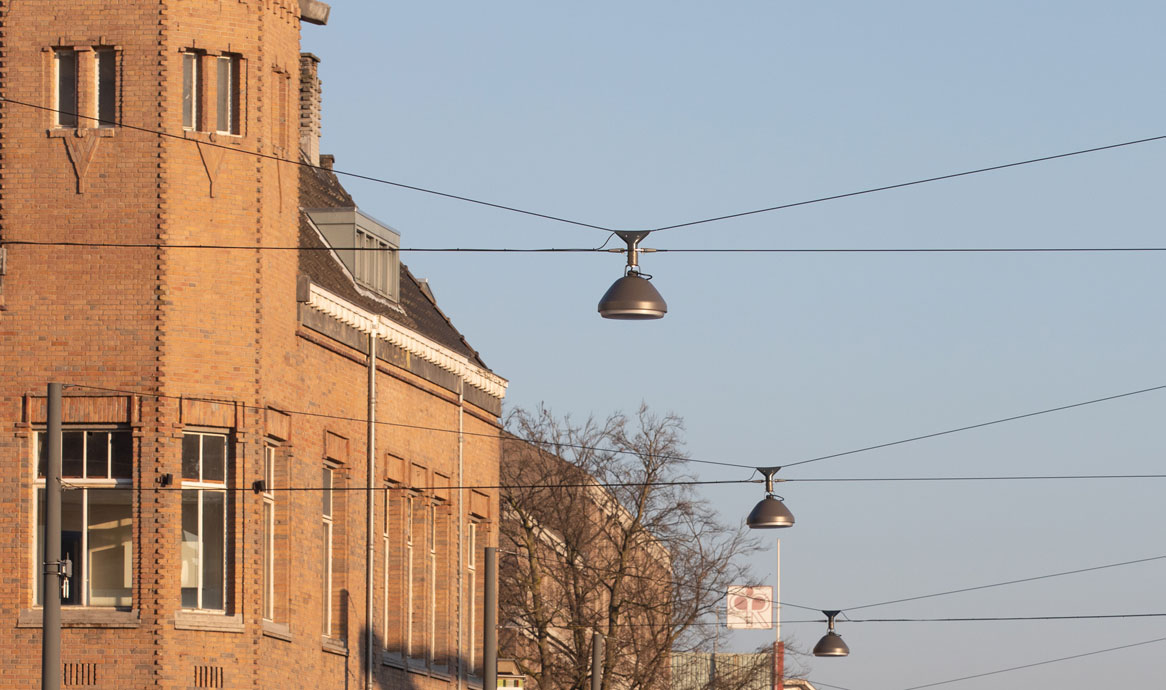

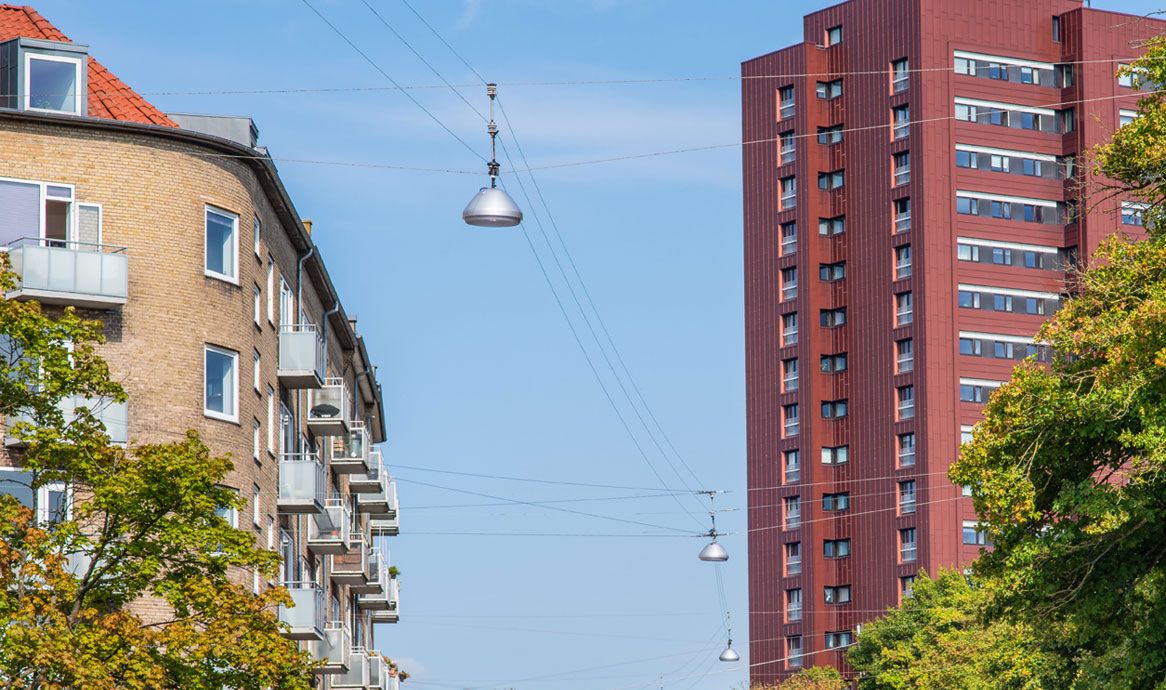

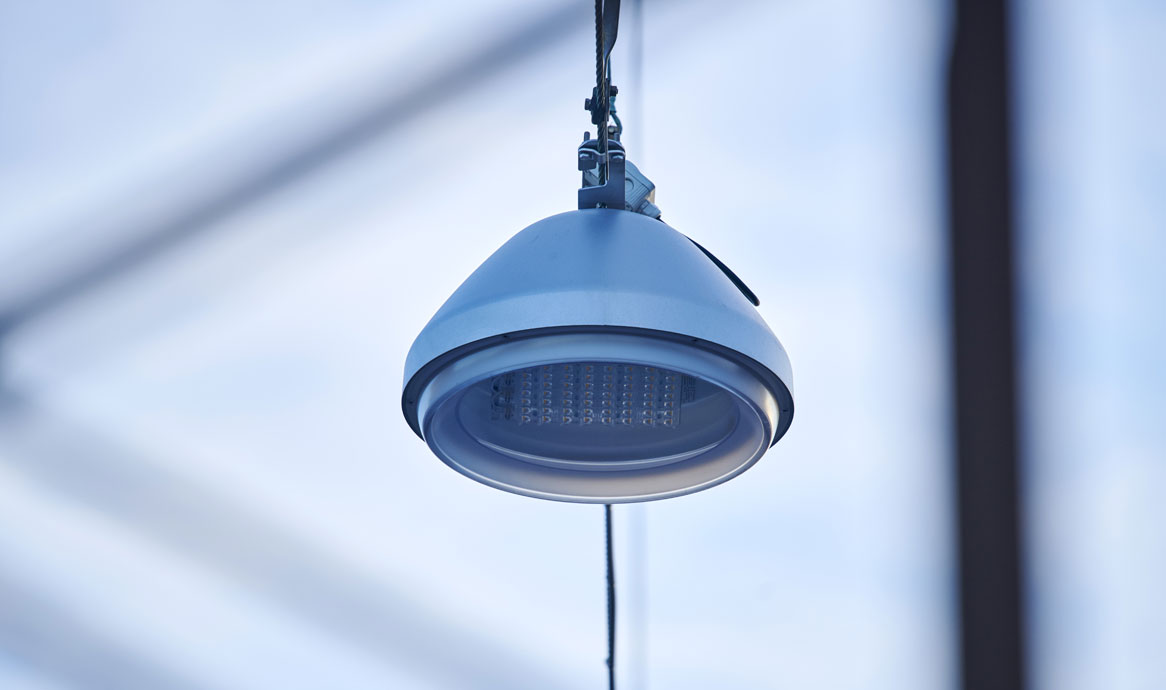

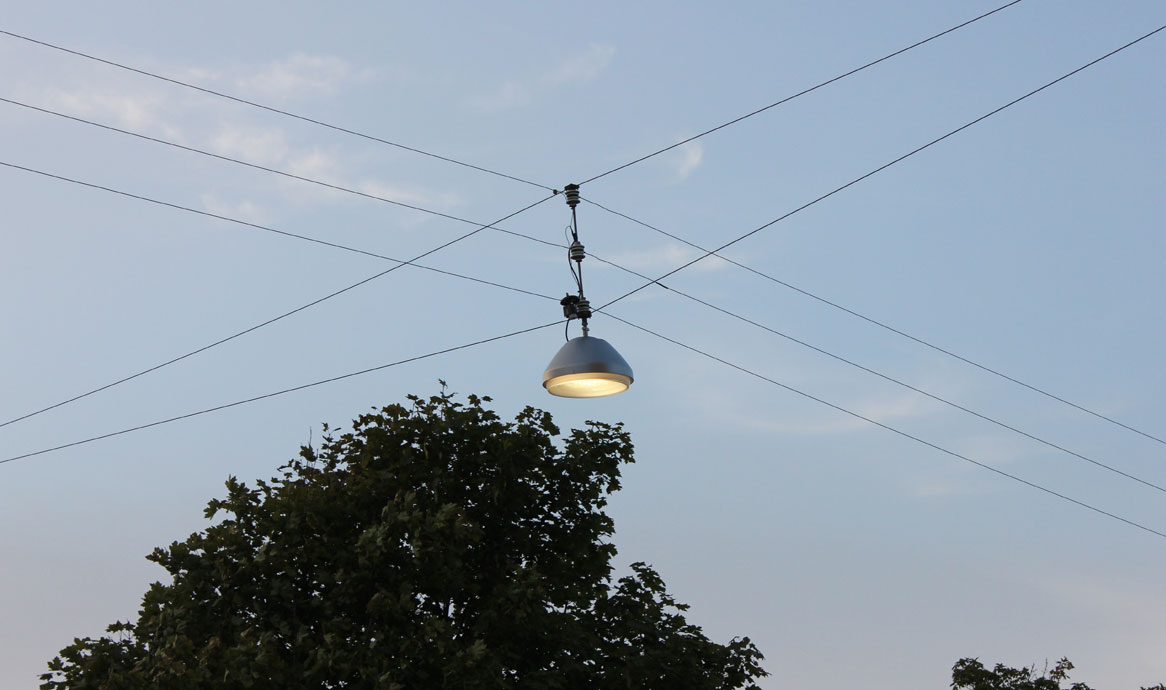

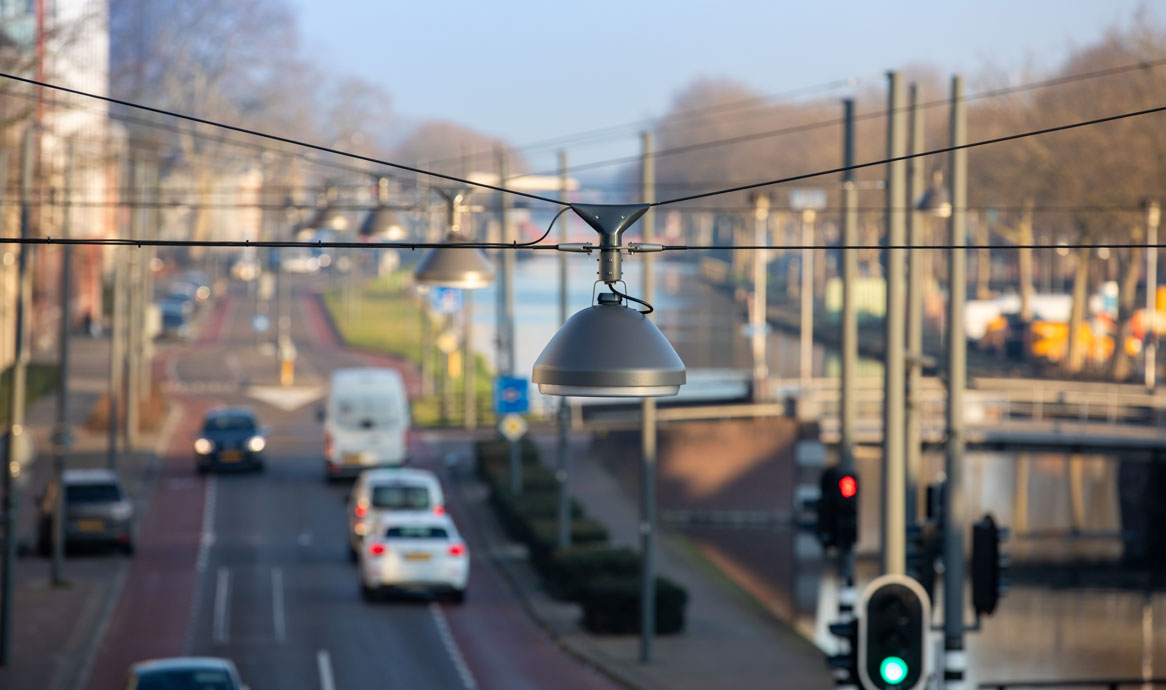

| WAY oben montiert (Seile) | |
|---|---|
| Material | Aluminiumguß |
| Finish | Raw anodisiert |
| Graphitgrau: YW355F, Akzo Nobel | |
| Silbergrau: Y2370I, Akzo Nobel | |
| Cortenbraun: YX355F, Akzo Nobel | |
| Schwarz: Noir 900 Sablé, SN315F, Akzo Nobel | |
| Abschirmung | Schlagfestiges PMMA, klar mit mattiertem Rand |
| Montage | G 3/4" Rohrgewinde |
| Kabel | Geliefert mit entweder 2 Stck. 2 m 1 x 2,5 mm2 oder 1 Stck. 10 m 2 x 1 mm2 |
| Schutzart/-klasse | IP66, Klasse II; Klasse I als Option |
| Schlagfestigkeit | IK08 |
| Korrosionsklasse | C4, Option für C5 |
| Gewicht | max 11 kg |
| Windfläche | 0,11 m2 (lateral) |
| LED zirkular | Ø240, 64 Dioden, CAT Linsen |
|---|---|
| Betriebsdauer | min 100.000 Stunden bei ta max 25° C, L80B10 |
| Constant Lumen Output | |
| Temperaturbereich | -30 bis +35° C |
| Farbtemperatur | 3000 oder 4000 Kelvin |
| Farbwiedergabe | min 80 Ra |
| Farbgenauigkeit | 4 Steps SDCM |
| Lichtstrom | Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen. |
| LED-lumen, 80 Ra | 3000K: 850-6700 lm |
| 4000K: 900-7150 lm | |
| Wirkungsgrad | 91% |
| LED zirkular | Ø240, 64 Dioden, CAT Linsen |
|---|---|
| Betriebsdauer | min 100.000 Stunden bei ta max 25° C, L80B10 |
| Constant Lumen Output | |
| Temperaturbereich | -30 bis +35° C |
| Farbtemperatur | 3000 oder 4000 Kelvin |
| Farbwiedergabe | min 80 Ra |
| Farbgenauigkeit | 4 Steps SDCM |
| Lichtstrom | Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen. |
| LED-lumen, 80 Ra | 3000K: 1110-9250 lm |
| 4000K: 1200-9950 lm | |
| Wirkungsgrad | 91% |
| Treiber, Low lumen | Xitanium Full Xi FP 75 W 0,2-0,7 A, programmierbar |
|---|---|
| Einschaltstrom | max 46 A (50% nach 250 µs) |
| Treiber, High lumen | Xitanium Full Xi FP 110 W 0,3-1,0 A, programmierbar |
|---|---|
| Einschaltstrom | max 47 A (50% nach 250 µs) |
| Betriebsspannung, AC | 80-264 Vac |
| Betriebsspannung, DC | 168-275 Vdc |
| Nennspannung, AC | 220-240 Vac |
| Nennspannung, DC | 186-250 Vdc |
| Nennfrequenz | 50-60 Hz |
| Betriebsfrequenz | 45-66 Hz |
| Max Vorsicherung | 16 A |
| Überspannungsschutz | L/N-GND: 10 kV |
| L-N: 6 kV | |
| Betriebsdauer | min 100.000 Stunden |
| Dimmung/Regelung | 5 Stufen innerhalb des jeweiligen Lumenpakets |
| Übrige Regelung | DALI-2, LineSwitch oder |
| via Zhaga Book 18 Sockel, D4i |
| Bestell-Nr. | Way Seilleuchte |
|---|---|
| 9801- | Low lumen, programmierbar, max 83 W |
| 9802- | High lumen, programmierbar, max 100 W |
| Zubehör | |
|---|---|
| 1715-0 | Aufhänger für Einzelseilmontage |
| 1716-0 | Aufhänger für Einzelseilmontage, Way mit SR Sockel |
| 1717-0 | Satz mit Mutter und Scheiben für Montage von Way mit SR Sockel |
Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.
| Farbe | Farbtemperatur |
|---|---|
| 4 = graphitgrau | 830 = 3000 K, 80 Ra |
| 9 = silbergrau | 840 = 4000 K, 80 Ra |
| 17 = cortenbraun | |
| 66 = noir 900 |
| Leitung | Dimmung |
|---|---|
| 2 = 2 Stck 2 m 1x2,5 mm2 | leer = programmierbar |
| 10 = 1 Stck 10 m 2x1 mm2 | D = DALI-2 (4/5-adriges Kabel) |
| F = LineSwitch | |
| R = Zhaga Book 18 Sockel, nach oben | |
| RC = Zhaga Book 18 Sockel, City Touch / Interact City | |
| S = Zhaga Book 18 Sockel, nach unten |
| Schutzklasse | Korrosionsklasse |
|---|---|
| leer = Klasse II | leer = C4 |
| J = Klasse I | C5 = C5 Schutz (die Farbkode mit C5 ergänzen) |
Beispiel der Bestell-Daten: 9801-98302 = Way Seilleuchte, LED zirkular mit CAT Linsen, Low lumen silbergrau, 3000 K, 80 Ra, 2 m Leitung, Klasse II
Showing the Way
WAY ist eine flexible Straßenleuchte, die seitlich oder von oben montierbar ist.
Wie die übrigen Leuchten von AART Designers, ergibt WAY aus modernen Linien eine klassische Form. Ein nordisches Design, das sich den Straßen und Stadträumen jeder Stadt anpassen wird.
Die Abschirmung in Sonderausführung bietet die optische Führung an und minimiert die Blendung.
