YOYO ANBAU WAND

Bitte wählen

Yoyo ist durch die Parabelform mit Profilkante oben und unten gekennzeichnet, wodurch der einzigartige und schwebende Ausdruck entsteht.

Yoyo lädt zum Spielen ein, und wir machen es möglich, mit den Farben zu spielen. Mit dominanten oder anwendungsgemäß abgestimmten Farben - Ihre Wahl. Yoyo wird aus Aluminium gegossen, und unbehandeltes Aluminium ist eine der Möglichkeiten.

Spezifikationen

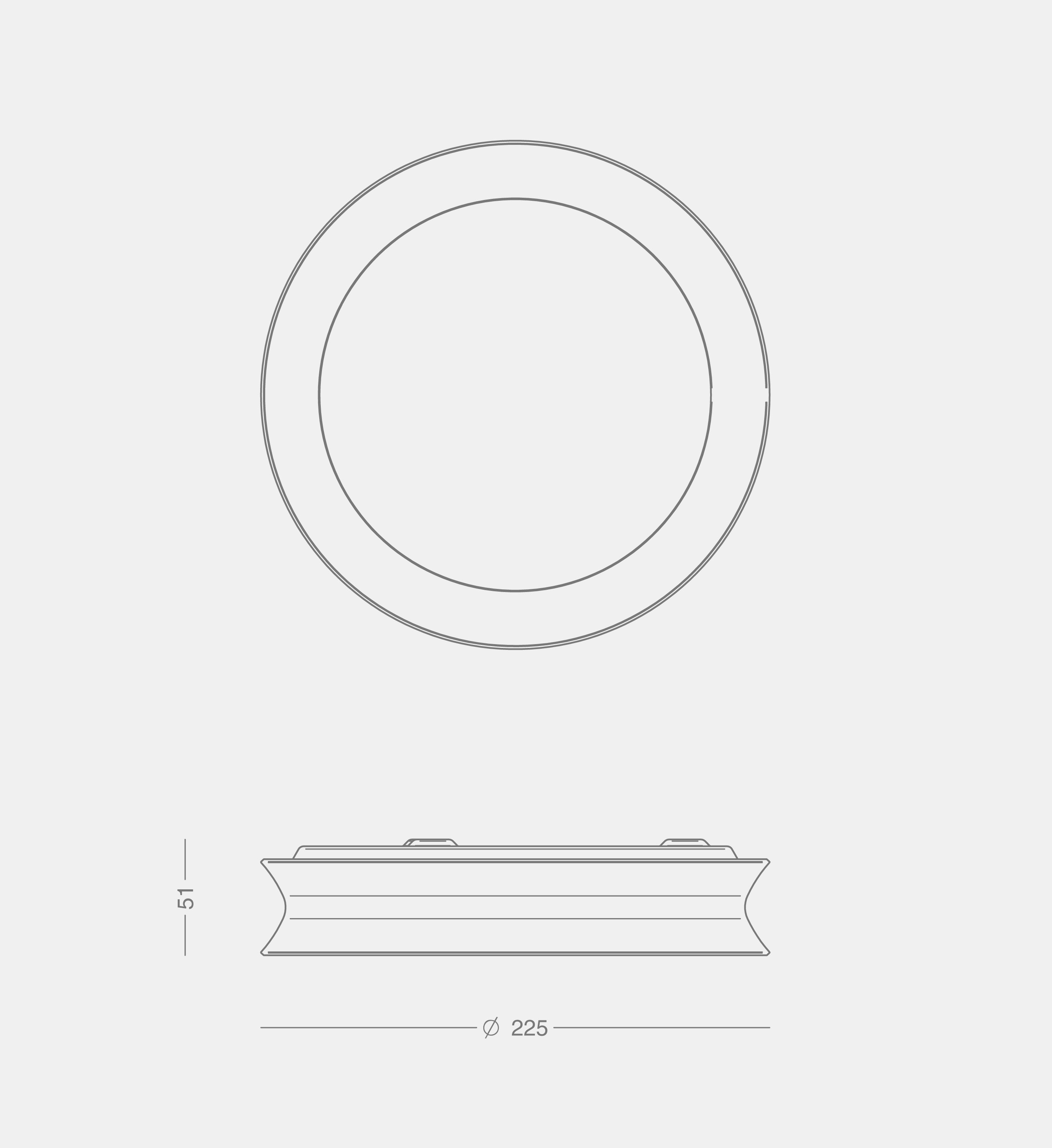

Ø 225

Leuchtendaten

YOYO 225
Material	Aluminiumguß
Finish	Raw unbehandelt
	Raw anodisiert
Coating Glans 20	Weiß RAL 9010
	Schwarz RAL 9005
	Alu-grau RAL 9006
	Gelb RAL 1032
	Orange RAL 2003
	Blaugrün RAL 6004
	Fehgrau RAL 7000
Abschirmung	Acryl, opalisiert oder mikroprismatisch (ohne schaubare Muster)
Montage	An Wand oder Decke
Anschluß	max 2 Kabel, 5 x 1,5 mm², Verdrahtung in 5-polige Klemme, 2 x 2,5 mm²
Schutzklasse	IP20, Klasse II
Gewicht	1,2 kg

LED-Daten

LED Typ	Edge lit
Betriebsdauer	min 50.000 Stunden bei ta max 25° C, L80B10
Systemverbrauch	7 , 10 oder 14 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SCDM

Treiber	350-700 mA, dimmbar gegen Aufpreis
Betriebsdauer	min 100.000 Stunden

Variante

Bestell-Nr.	Yoyo 225
2922-	7 W LED, 350 mA
2919-	10 W LED, 500 mA
2918-	14 W LED, 700 mA
2923-	7 W LED, 350 mA, mit Back-Light
2921-	10 W LED, 500 mA, mit Back-Light
2920-	14 W LED, 700 mA, mit Back-Light

Zubehör
1727-01	Bausatz Yoyo 350 und 225, 3 Stck. Abstandsrohr, für sichtbare Kabelmontage

Zu kombinieren mit

Schlüssel zu Farbe, Abschirmung etc. in der Tabelle unten.

Farbe	Abschirmung
0 = raw unbehandelt	leer = Acryl, opalisiert
01 = raw anodisiert	M = Acryl, mikroprismatisch
1 = weiß RAL 9010
3 = schwarz RAL 9005
19 = alu-grau RAL 9006
102 = gelb RAL 1032
103 = orange RAL 2003
104 = blaugrün RAL 6004
105 = fehgrau RAL 7000

Farbtemperatur	Dimmung
927 = 2700 K, 90 Ra	leer = ohne Dimmung
930 = 3000 K, 90 Ra	D = DALI-2 (4/5-adriges Kabel)
940 = 4000 K, 90 Ra

Beispiel: 2919-1930D = Yoyo 225 Anbau, 10 W, weiß, 3000 K, 90 Ra, Dali Dimmung

Medien & Downloads

Produktinformation

Broschüre, Yoyo - playful elegancePDF Produktdaten, Yoyo AnbauleuchtenPDF MontageanleitungPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Yoyo Anbau, Wand und DeckeDOCX Yoyo Anbau, Wand und DeckePDF

3D

Yoyo für RevitRFA Yoyo prismatischIES Yoyo für ArchicadLCF Yoyo 225, 3D für AutoCadDWG Yoyo 225, 3D für 3D Studio3DS

Fotos

Produktbild, Yoyo 350, orange RAL 2003JPG Produktbild, Yoyo 350, Aluminium unbehandeltJPG Yoyo, Sports Academy Denmark, OdensePDF

Lichttechnische Daten

Yoyo 225, Schirm prismatisch

7 W, 2700 K, Schirm prismatischLDT 7 W, 2700 K, Schirm prismatischPDF 7 W, 2700 K, Schirm prismatisch, uplightLDT 7 W, 2700 K, Schirm prismatisch, uplightPDF 7 W, 3000 K, Schirm prismatischLDT 7 W, 3000 K, Schirm prismatischPDF 7 W, 3000 K, Schirm prismatisch, uplightLDT 7 W, 3000 K, Schirm prismatisch, uplightPDF 7 W, 4000 K, Schirm prismatischLDT 7 W, 4000 K, Schirm prismatischPDF 7 W, 4000 K, Schirm prismatisch, uplightLDT 7 W, 4000 K, Schirm prismatisch, uplightPDF 10 W, 2700 K, Schirm prismatischLDT 10 W, 2700 K, Schirm prismatischPDF 10 W, 2700 K, Schirm prismatisch, uplightLDT 10 W, 2700 K, Schirm prismatisch, uplightPDF 10 W, 3000 K, Schirm prismatischLDT 10 W, 3000 K, Schirm prismatischPDF 10 W, 3000 K, Schirm prismatisch, uplightLDT 10 W, 3000 K, Schirm prismatisch, uplightPDF 10 W, 4000 K, Schirm prismatischLDT 10 W, 4000 K, Schirm prismatischPDF 10 W, 4000 K, Schirm prismatisch, uplightLDT 10 W, 4000 K, Schirm prismatisch, uplightPDF 14 W, 2700 K, Schirm prismatischLDT 14 W, 2700 K, Schirm prismatischPDF 14 W, 2700 K, Schirm prismatisch, uplightLDT 14 W, 2700 K, Schirm prismatisch, uplightPDF 14 W, 3000 K, Schirm prismatischLDT 14 W, 3000 K, Schirm prismatischPDF 14 W, 3000 K, Schirm prismatisch, uplightLDT 14 W, 3000 K, Schirm prismatisch, uplightPDF 14 W, 4000 K, Schirm prismatischLDT 14 W, 4000 K, Schirm prismatischPDF 14 W, 4000 K, Schirm prismatisch, uplightLDT 14 W, 4000 K, Schirm prismatisch, uplightPDF

Yoyo 225, Schirm opalisiert

7 W, 2700 K, Schirm opalisiertLDT 7 W, 2700 K, Schirm opalisiertPDF 7 W, 2700 K, Schirm opalisiert, uplightLDT 7 W, 2700 K, Schirm opalisiert, uplightPDF 7 W, 3000 K, Schirm opalisiertLDT 7 W, 3000 K, Schirm opalisiertPDF 7 W, 3000 K, Schirm opalisiert, uplightLDT 7 W, 3000 K, Schirm opalisiert, uplightPDF 7 W, 4000 K, Schirm opalisiertLDT 7 W, 4000 K, Schirm opalisiertPDF 7 W, 4000 K, Schirm opalisiert, uplightLDT 7 W, 4000 K, Schirm opalisiert, uplightPDF 10 W, 2700 K, Schirm opalisiertLDT 10 W, 2700 K, Schirm opalisiertPDF 10 W, 2700 K, Schirm opalisiert, uplightLDT 10 W, 2700 K, Schirm opalisiert, uplightPDF 10 W, 3000 K, Schirm opalisiertLDT 10 W, 3000 K, Schirm opalisiertPDF 10 W, 3000 K, Schirm opalisiert, uplightLDT 10 W, 3000 K, Schirm opalisiert, uplightPDF 10 W, 4000 K, Schirm opalisiertLDT 10 W, 4000 K, Schirm opalisiertPDF 10 W, 4000 K, Schirm opalisiert, uplightLDT 10 W, 4000 K, Schirm opalisiert, uplightPDF 14 W, 2700 K, Schirm opalisiertLDT 14 W, 2700 K, Schirm opalisiertPDF 14 W, 2700 K, Schirm opalisiert, uplightLDT 14 W, 2700 K, Schirm opalisiert, uplightPDF 14 W, 3000 K, Schirm opalisiertLDT 14 W, 3000 K, Schirm opalisiertPDF 14 W, 3000 K, Schirm opalisiert, uplightLDT 14 W, 3000 K, Schirm opalisiert, uplightPDF 14 W, 4000 K, Schirm opalisiertLDT 14 W, 4000 K, Schirm opalisiertPDF 14 W, 4000 K, Schirm opalisiert, uplightLDT 14 W, 4000 K, Schirm opalisiert, uplightPDF

Alle ldt-File

LDT.zipZIP

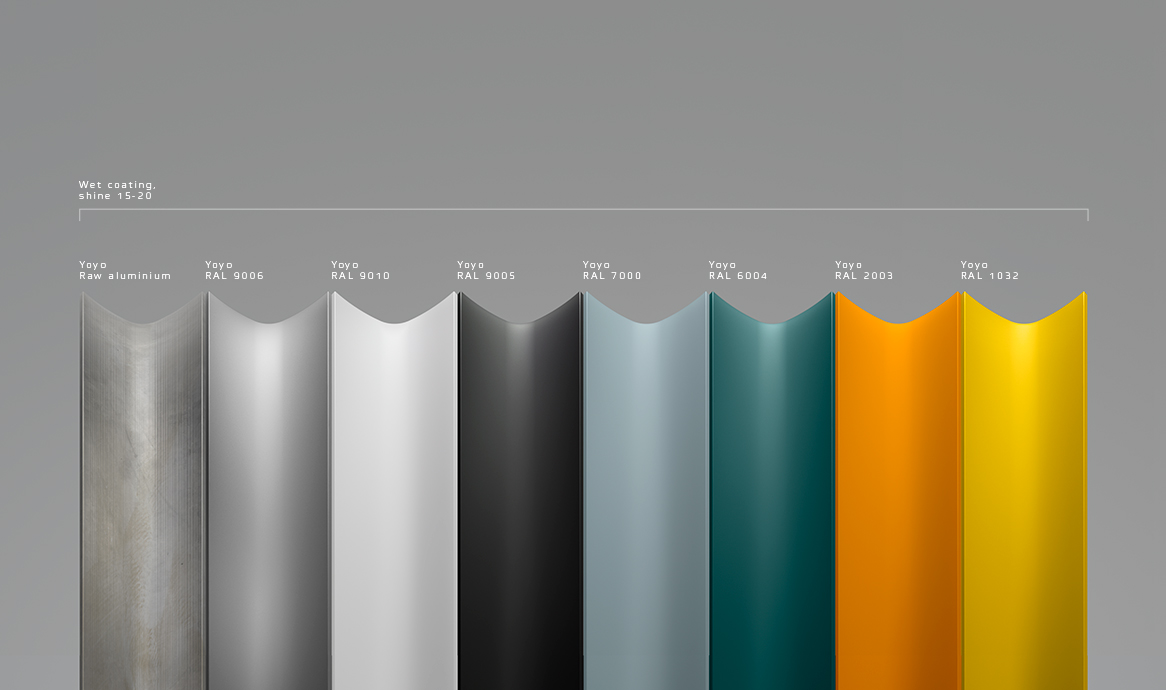

fl_yoyo_color_family_www_1166x690_job1182

Yoyo - elegant und spielbar - für Variante und Farben bitte unten klicken.

Umbraco.Cms.Core.Models.Link Mehr über Farben

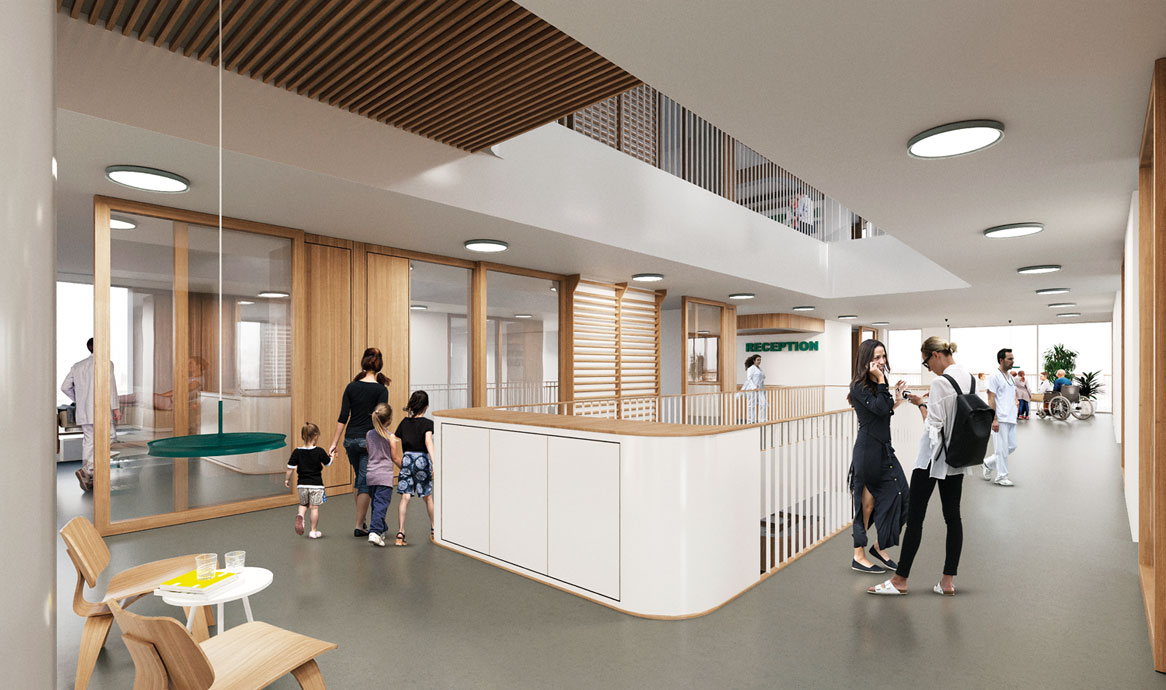

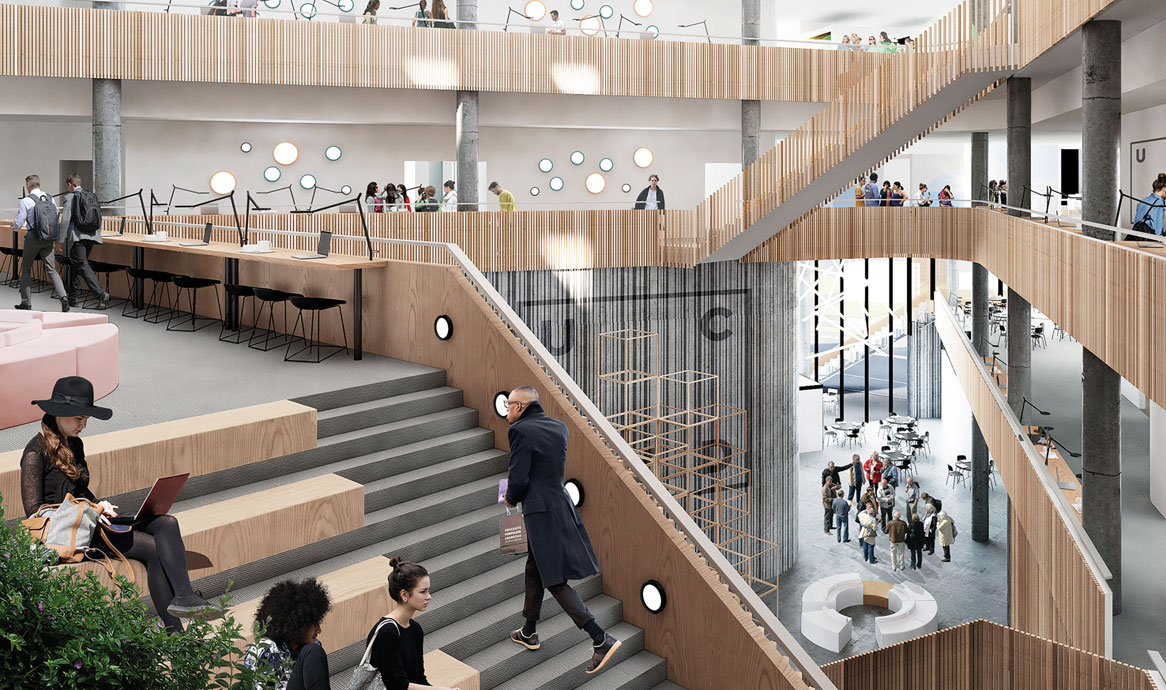

Yoyo Anbau in verschiedenen Größen. Rendierung by C.F. Møller Architects

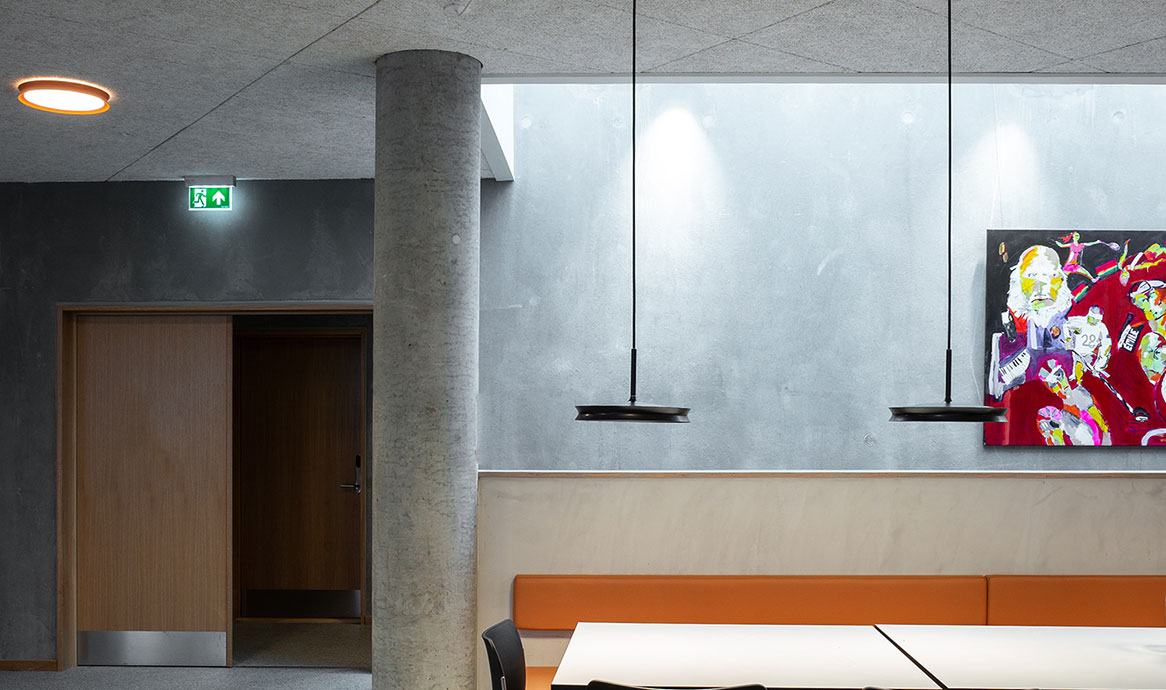

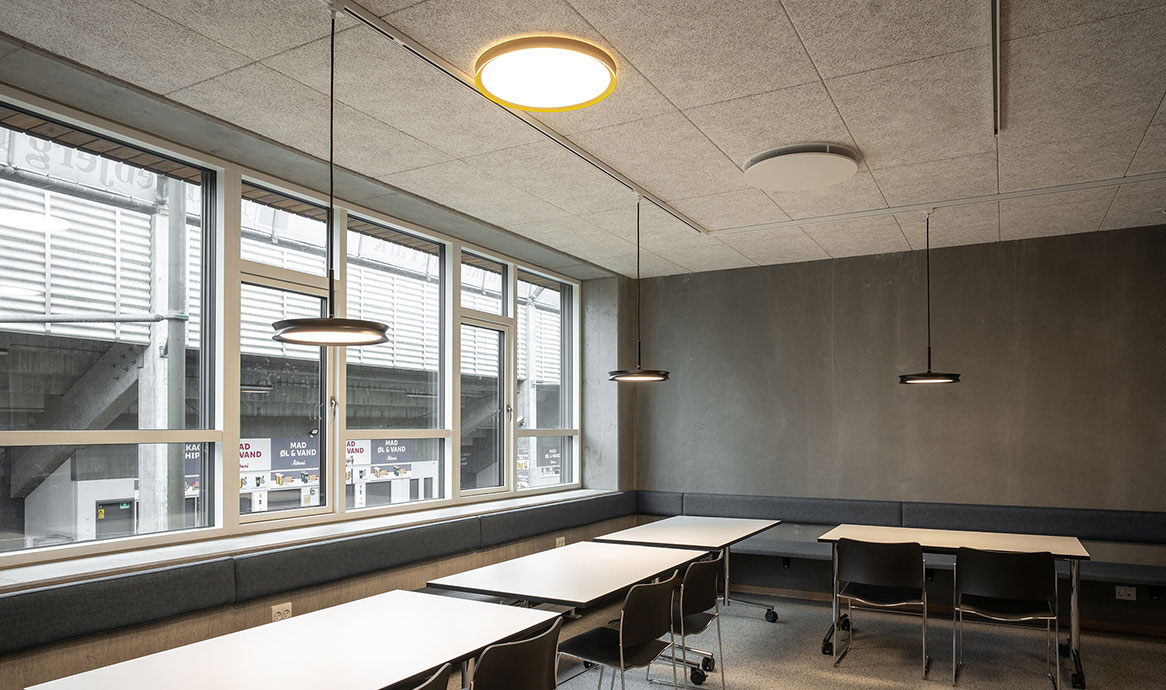

Yoyo 535 Anbau und Pendel. Rendierung by C.F. Møller Architects

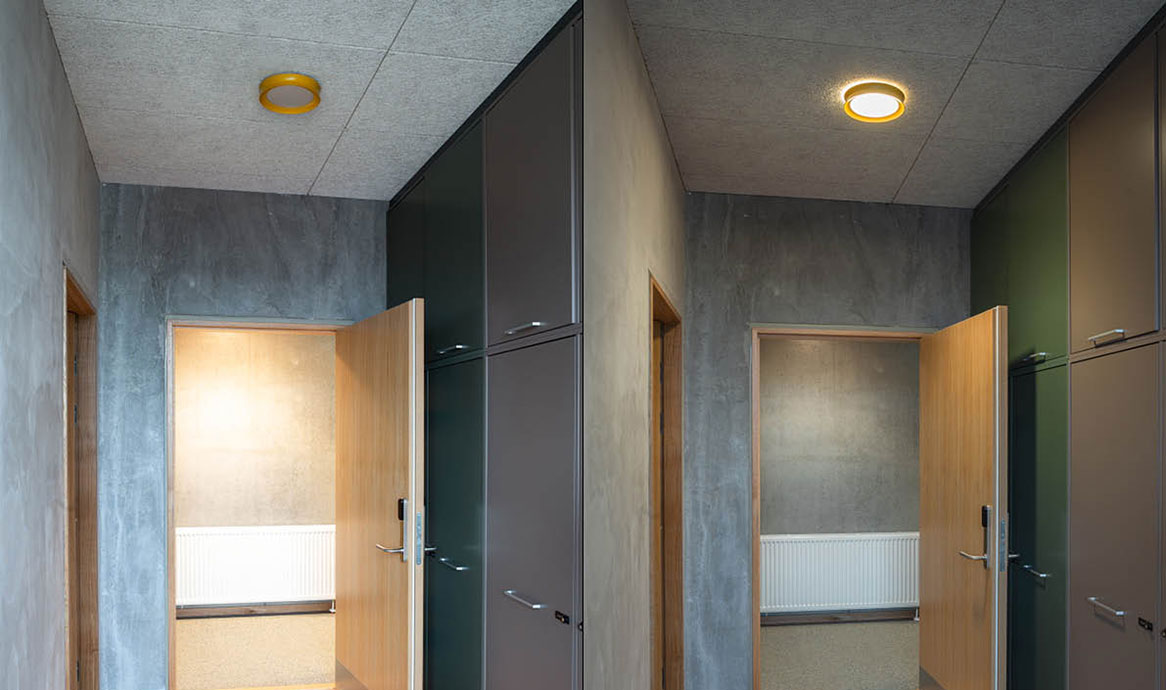

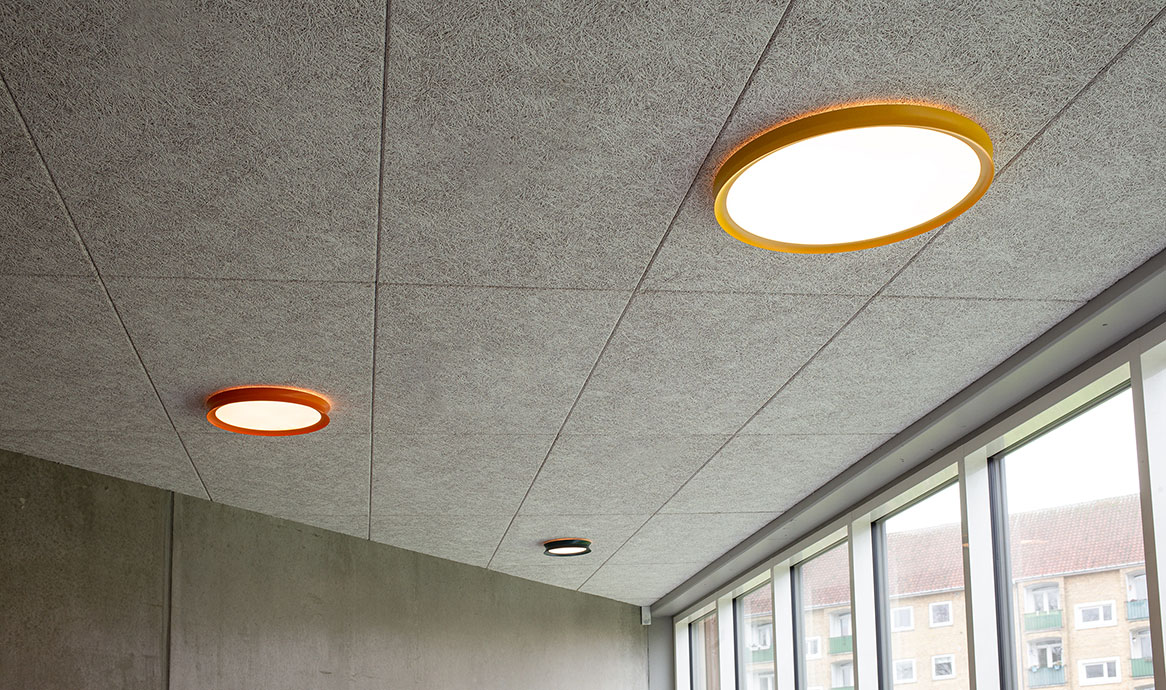

Es wird mit Yoyo verschiedener Farben und Größen in der Sports Akademie Dänemark in Odense gespielt.
