NYX 330 COMFORT

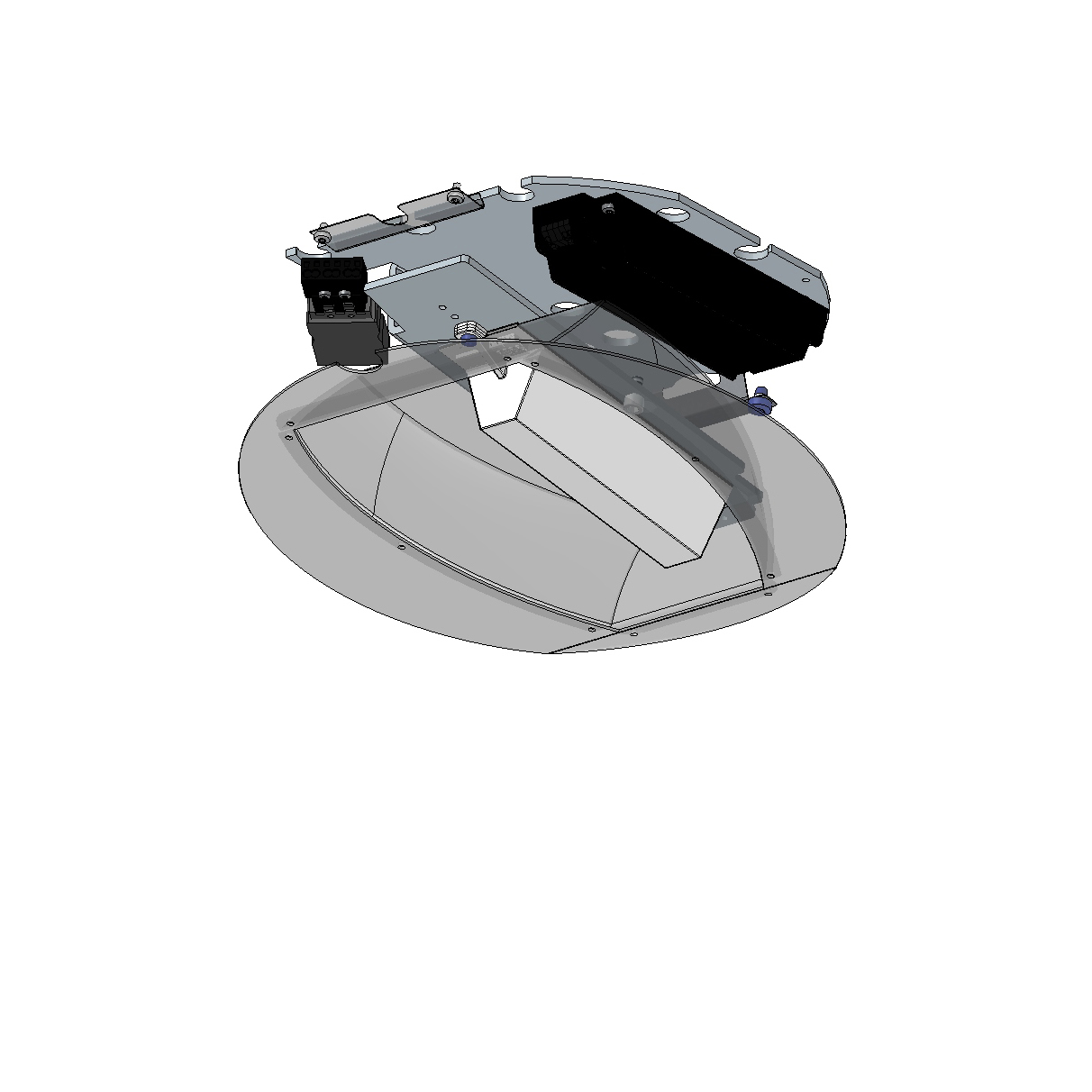

Komplet LED modul til nem og energieffektiv opgradering af eksisterende Nyx 330 armaturer.
Specifikationer
NYX 330 COMFORT
LED- og driverdata
| LED type | Comfort, programmerbar |
|---|---|
| Operationel levetid | min 100.000 timer ved ta max 25° C, L90B10 |
| Constant lumen output | |
| Temperaturområde | -30 til +35° C |
| Farvetemperatur | 2700, 3000 eller 4000 Kelvin |
| Farvegengivelse | Ra 70 eller 80 |
| Farvenøjagtighed | 5 steps SDCM |
| Blændingsklasse | D4 |
| Lysstrøm | De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet. |
| LED-lumen, 80 Ra | 2700K: 300-3000 lm |
| 3000K: 300-3150 lm | |
| 4000K: 300-3350 lm | |
| LED-lumen, 70 Ra | op til 3850 lm |
| Virkningsgrad | 74% |
| Driver | Xitanium Full Xi FP 40 W 0,3-1,0 A, programmerbar |
|---|---|
| Startstrøm | max 22 A (50% efter 290 µs) |
| Transientbeskyttelse | L/N-GND: 10 kV, (D4i driver: 8 kV) |
| L-N: 6 kV | |
| Operationel levetid | min 100.000 timer |
| Dæmpning/programmering | 5-trins dæmpning inden for lumenpakken |
| Øvrige styringsmuligheder | DALI-2, LineSwitch eller |
| via Zhaga book 18 sokkel, D4i |
Varianter og tilbehør
| Art.nr. | |
|---|---|
| 1920- | 32 W, 2x6 DA |
| 1927- | 32 W, 2x6 DA ved overgang fra ikke LED-lyskilder |
| Tilbehør | |
|---|---|
| 06033RS | Afskærmning forberedt for Zhaga sokkel |
| 8822-022 | Styreskive for Zhagasokkel Nyx 330 |
| 97168-L | Zhaga connector incl. Cap og møtrik |
Kombineres med
| Farvetemperatur | Dæmpning/styring |
|---|---|
| 730 = 3000 K, 70 Ra | blank = programmerbar |
| 740 = 4000 K, 70 Ra | D = Dali-2 (4-leder kabel) |
| 827* = 2700 K, 80 Ra | F = LineSwitch |
| 830* = 3000 K, 80 Ra | R = Zhaga book 18 sokkel, opadrettet |
| 840* = 4000 K, 80 Ra | RC = Zhaga book 18 sokkel, City touch/Interact city |
| * OBS: Længere leveringstid | S = Zhaga book 18 sokkel, nedadrettet |
| Opadrettet sokkel (R/RC) kræver at der bores hul i armaturhus og anvendes styreskive (8822-022) (garanti for overflade bortfalder). | |
| Nedadrettet sokkel (S) kræver ny skærm (06033RS) eller at der bores hul og der anvendes styreskive (8822-022). | |
| Sokler bestilles særskilt (1 eller 2) |
| Beskyttelsesklasse | |
|---|---|
| blank = klasse II | |
| J = klasse I |
