NYX 450

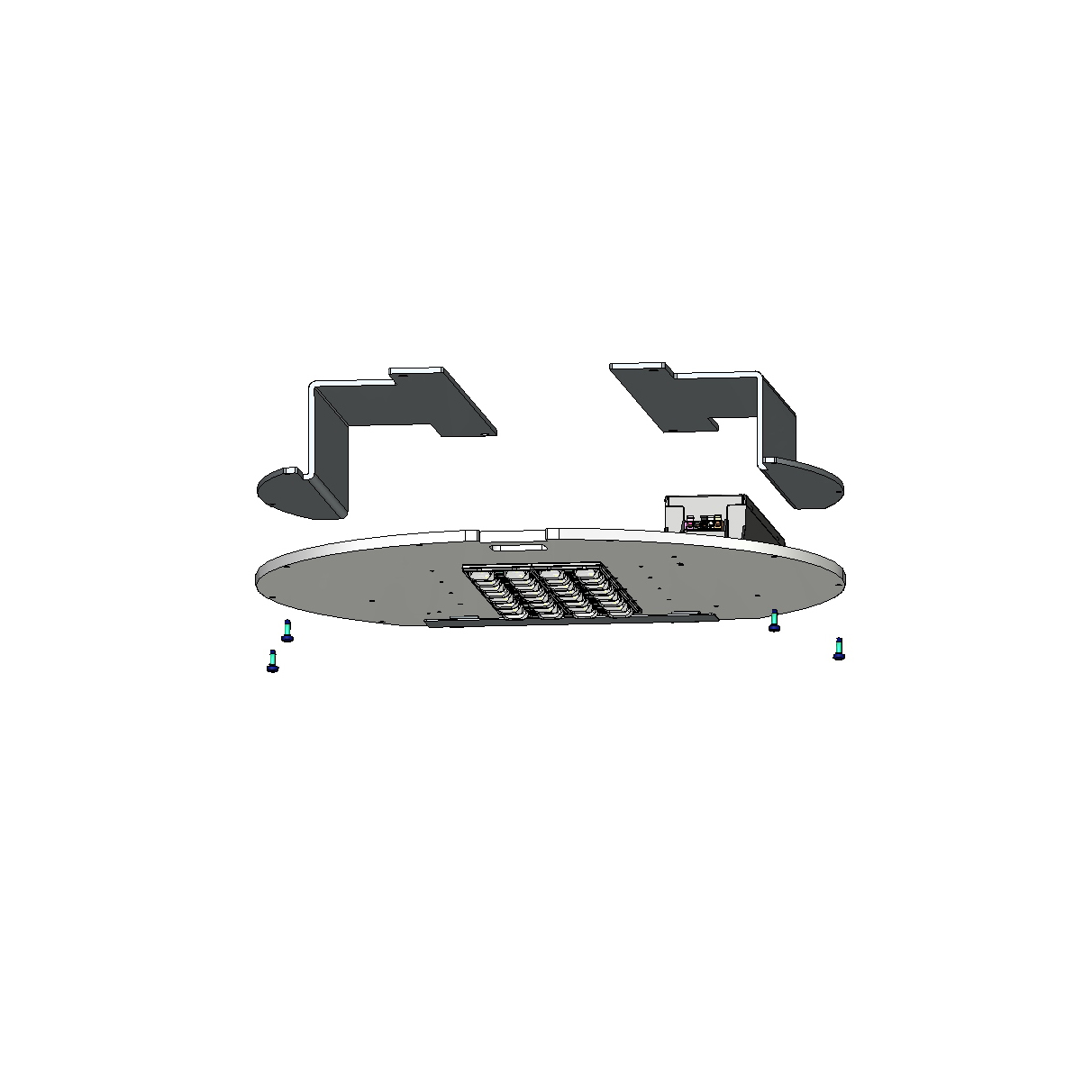

Komplet LED modul med/uden monteringsbeslag til nem og energieffektiv opgradering af eksisterende Nyx 450 armaturer.
Fås i alle standardvarianter. Nedenfor specificeres 2 og 3 x FF-DA med T3, T4 og MEW linser.
Spørg os gerne om andre varianter.
Specifications
Specifikationer
LED data
| LED med linser | 2 x FF-DA med linser |
|---|---|
| Operationel levetid | min 100.000 timer ved ta max 25° C, L90B10 |
| Constant lumen output | |
| Temperaturområde | -30 til +35° C |
| Farvetemperatur | 2700, 3000 eller 4000 Kelvin |
| Farvegengivelse | min 70, typisk 75 Ra, option for 80 Ra* |
| * OBS: Længere leveringstid ved 80 Ra | |
| Farvenøjagtighed | 5 steps SDCM |
| Lysstrøm | De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet. |
| LED-lumen, 2xFF, 70 Ra | 3000K: 875-9000 lm |
| 4000K: 950-9700 lm | |
| LED-lumen, 2xFF, 80 Ra | 2700K: 725-7600 lm |
| 3000K: 775-8000 lm | |
| 4000K: 825-8500 lm | |
| Virkningsgrad | 89-92% |
Driverdata
| Driver 2xFF | Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar |
|---|---|
| Startstrøm | max 46 A (50% efter 250 µs) |
| Nominel spænding, AC | 220-240 Vac |
| Operationel indgangsspænding, AC | 150-264 Vac |
| Nominel spænding, DC | 186-250 Vdc |
| Operationel indgangsspænding, DC | 165-275 Vdc |
| Nominel indgangsfrekvens | 50-60 Hz |
| Operationel indgangsfrekvens | 45-66 Hz |
| Max forsikring | 16 A |
| Transientbeskyttelse | L/N-GND: 10 kV, L-N: 6 kV |
| Operationel levetid | min 100.000 timer |
| Dæmpning/styring | 5-trins dæmpning inden for lumenpakken |
| Øvrige styringsmuligheder | DALI-2, LineSwitch |
Varianter og tilbehør
| Art.nr. | |
|---|---|
| 1957- | 2 x FF-DA med MEW linser for trafikveje |
| 1958- | 2 x FF-DA med T3 linser for lokalveje |
| 1966- | 2 x FF-DA med T4 linser for rundkørsler og bred vej |
| Tilbehør | |
|---|---|
| Monteringsbeslag | Skal tilkøbes hvis der ikke allerede er et FastFlex modul i armaturet |
Kombineres med
| Farvetemperatur | Dæmpning/styring |
|---|---|
| 730 = 3000 K, 70 Ra | blank = programmerbar |
| 740 = 4000 K, 70 Ra | D = DALI-2 |
| 827 = 2700 K, 80 Ra | F = LineSwitch |
| 830 = 3000 K, 80 Ra | |
| 840 = 4000 K, 80 Ra |
| Beskyttelsesklasse | Monteringsbeslag |
|---|---|
| blank = klasse II | blank = uden beslag |
| J = klasse I | B = beslag til montering i tårnskruer |
Eksempel på varenummer: 1957-730B = 2 x FF-DA med MEW linser, 3000 K, 70 Ra, kl. II, m. montagebeslag
LED data

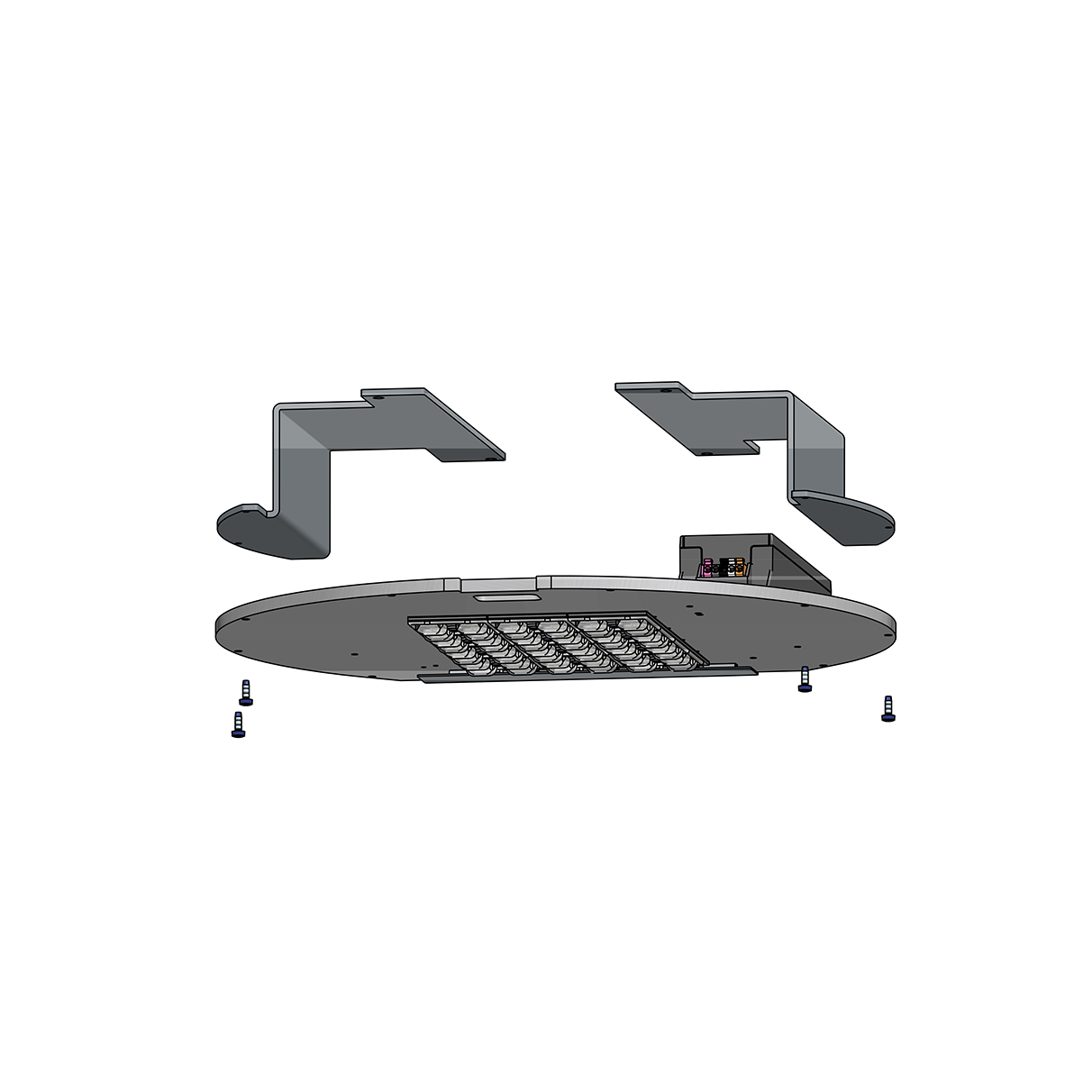

| LED med linser | 3 x FF-DA med linser |
|---|---|
| Operationel levetid | min 100.000 timer ved ta max 25° C, L90B10 |
| Constant lumen output | |
| Temperaturområde | -30 til +35° C |
| Farvetemperatur | 2700, 3000 eller 4000 Kelvin |
| Farvegengivelse | min 70, typisk 75 Ra, option for 80 Ra* |
| * OBS: Længere leveringstid ved 80 Ra | |
| Farvenøjagtighed | 5 steps SDCM |
| Lysstrøm | De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet. |
| LED-lumen, 3xFF, 70 Ra | 3000K: 1310-13500 lm |
| 4000K: 1420-14600 lm | |
| LED-lumen, 3xFF, 80 Ra | 2700K: 1100-11400 lm |
| 3000K: 1175-12000 lm | |
| 4000K: 1250-12700 lm | |
| Virkningsgrad | 89-92% |
Driverdata
| Driver 3xFF | Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar |
|---|---|
| Startstrøm | max 47 A (50% efter 250 µs) |
| Nominel spænding, AC | 220-240 Vac |
| Operationel indgangsspænding, AC | 80-264 Vac |
| Nominel spænding, DC | 186-250 Vdc |
| Operationel indgangsspænding, DC | 168-275 Vdc |
| Nominel indgangsfrekvens | 50-60 Hz |
| Operationel indgangsfrekvens | 45-66 Hz |
| Max forsikring | 16 A |
| Transientbeskyttelse | L/N-GND: 10 kV, L-N: 6 kV |
| Operationel levetid | min 100.000 timer |
| Dæmpning/styring | 5-trins dæmpning inden for lumenpakken |
| Øvrige styringsmuligheder | DALI-2, LineSwitch |
Varianter og tilbehør
| Art.nr. | |
|---|---|
| 1956- | 3 x FF-DA med T3 linser for lokalveje |
| 1959- | 3 x FF-DA med MEW linser for trafikveje |
| 1967- | 3 x FF-DA med T4 linser for rundkørsler og bred vej |
| Tilbehør | |
|---|---|
| Monteringsbeslag | Skal tilkøbes hvis der ikke allerede er et FastFlex modul i armaturet |
Kombineres med
| Farvetemperatur | Dæmpning/styring |
|---|---|
| 730 = 3000 K, 70 Ra | blank = programmerbar |
| 740 = 4000 K, 70 Ra | D = DALI-2 |
| 827 = 2700 K, 80 Ra | F = LineSwitch |
| 830 = 3000 K, 80 Ra | |
| 840 = 4000 K, 80 Ra |
| Beskyttelsesklasse | Monteringsbeslag |
|---|---|
| blank = klasse II | blank = uden beslag |
| J = klasse I | B = beslag til montering i tårnskruer |
Eksempel på varenummer: 1956-730B = 3 x FF-DA med T3 linser, 3000 K, 70 Ra, kl. II, m. montagebeslag
