KONISKE STANDARDMASTER

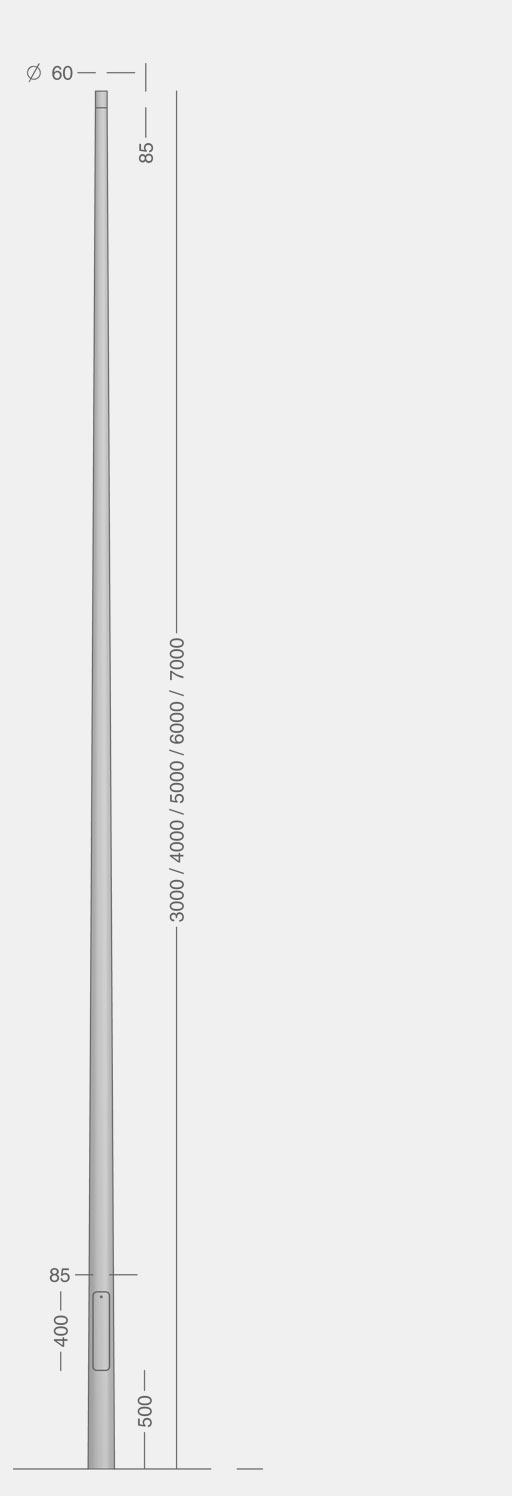

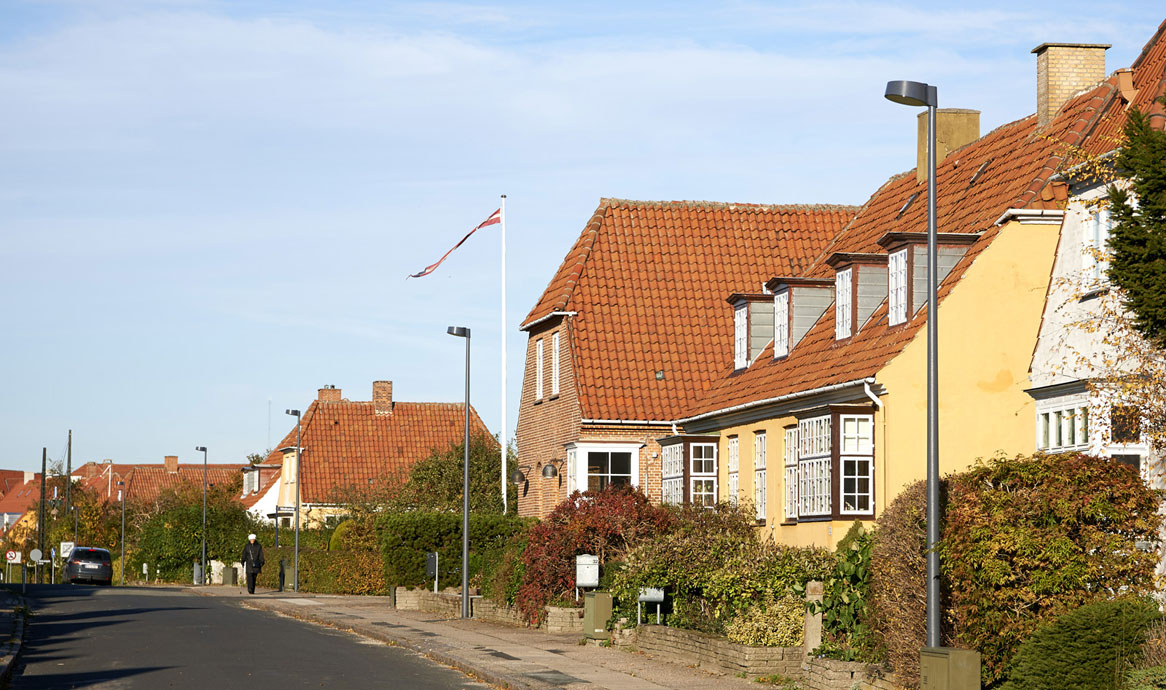

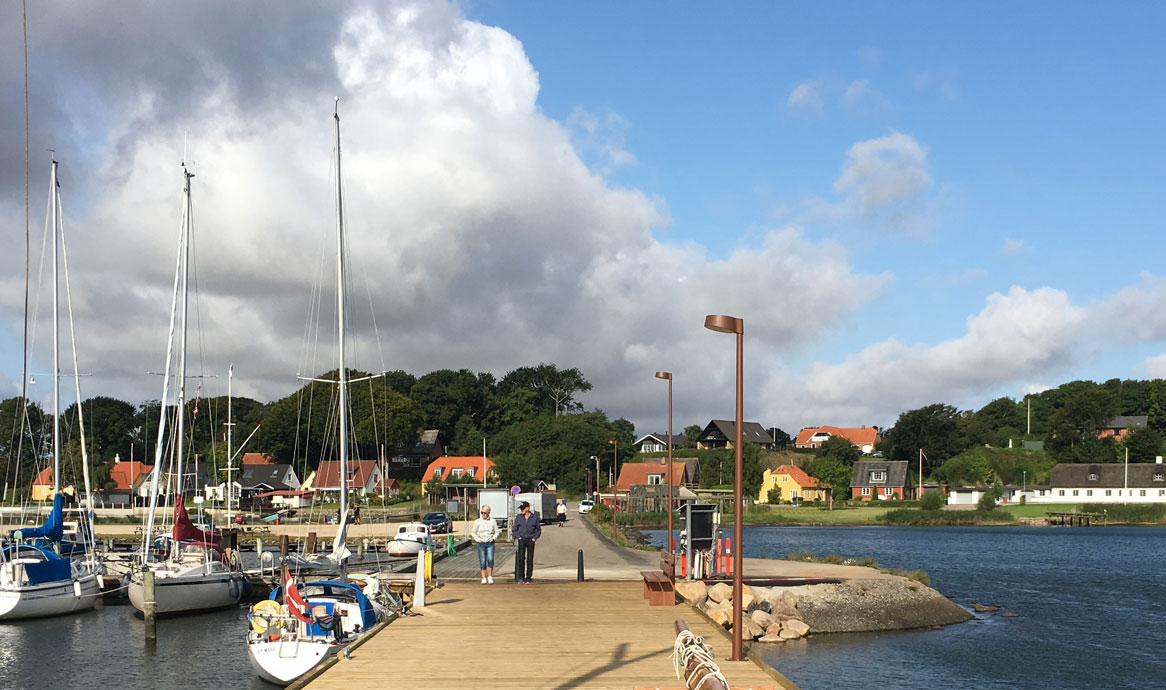

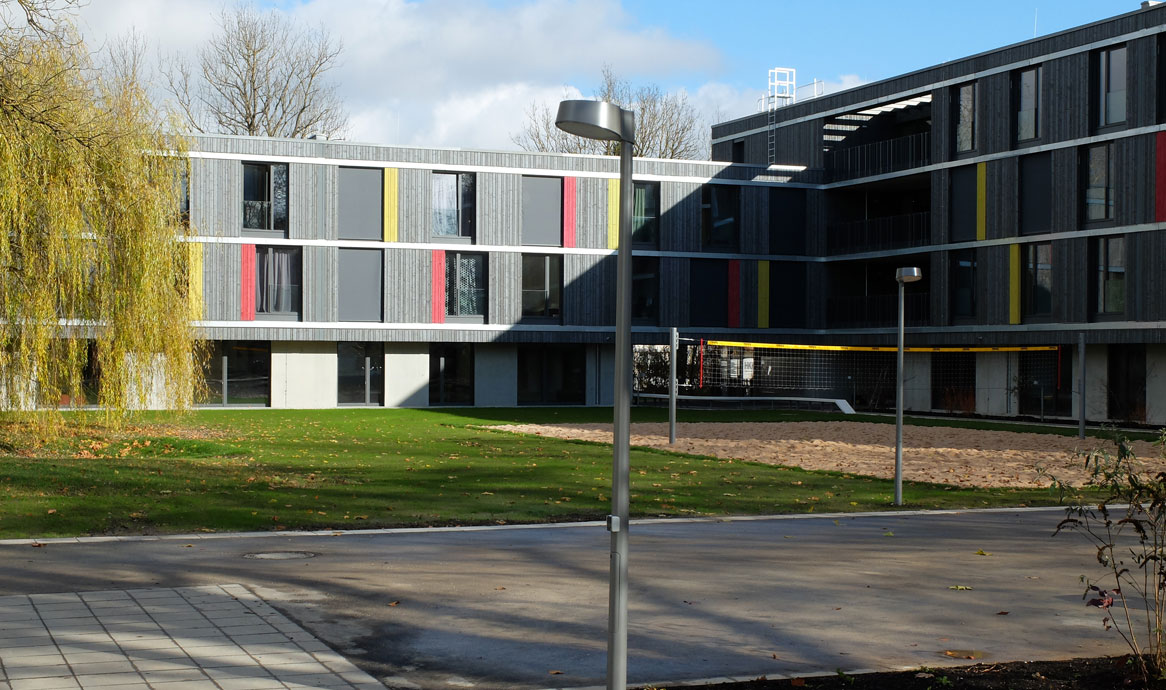

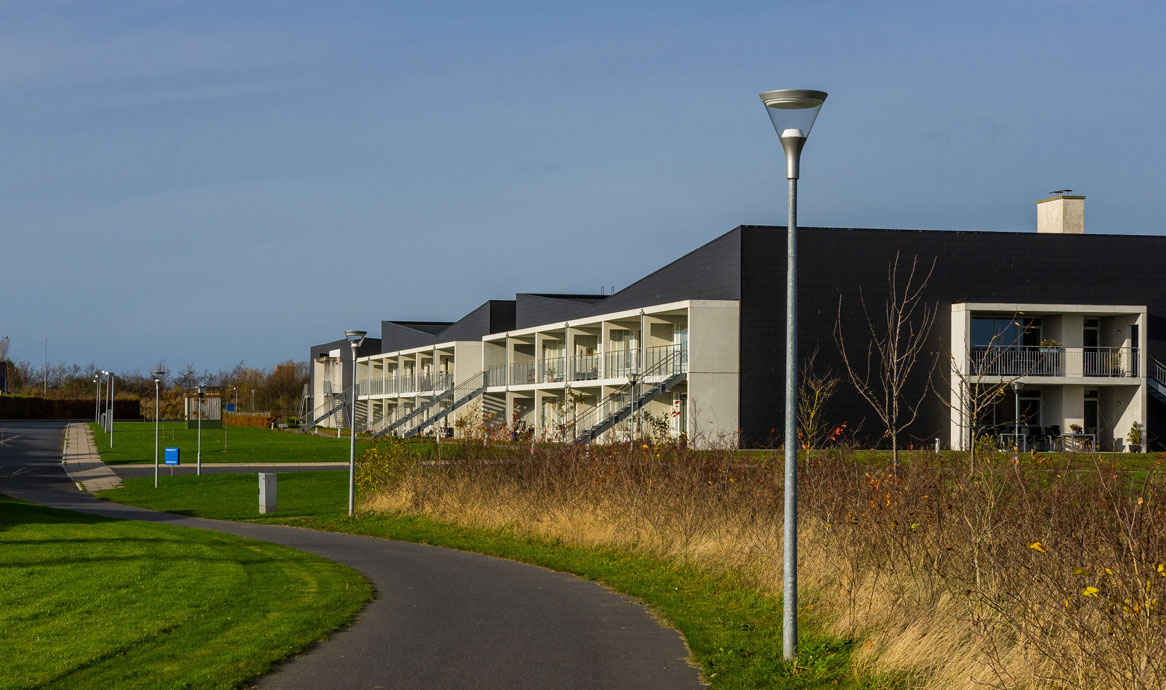

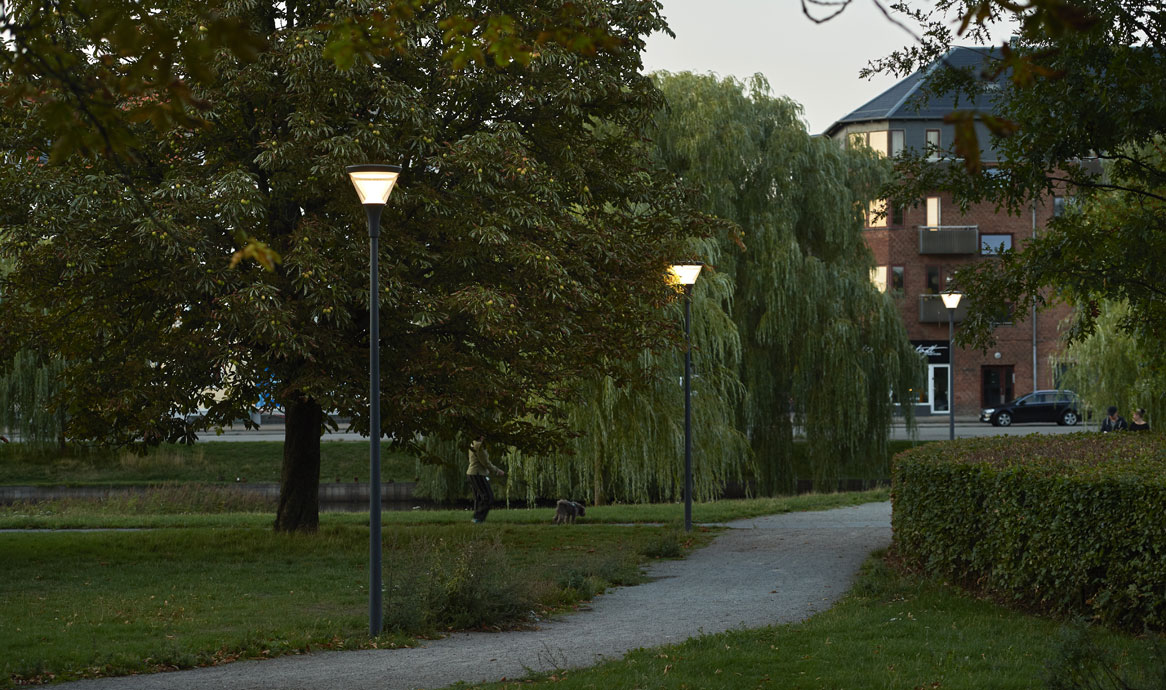

Koniske standardmaster med Ø60 mm top er vist fra 3 til 7 meter.
Specifikationer
KONISKE STANDARDMASTER
Mast
| Konisk mast med Ø 60 studs, H 85 mm | |
|---|---|
| Materiale | Galvaniseret stål |
| Standardfarver | Grafitgrå: YW355F, Akzo Nobel |
| Silvergrå: Y2370I, Akzo Nobel | |
| Corten brown: YX355F, Akzo Nobel | |
| Sort noir 900: SN351F, Akzo Nobel | |
| Vægt | kg |
Sikringsindsats
| 98158 | Sikringsindsats for 2 Neozed sikringer op til 16 A |
|---|---|
| Klassifikation | IP44, klasse II eller klasse I |
| Indgangskabler | max 3 stk 5 x 16 mm2 |
| Dimensioner L x B x H | 232 x 69 x 69 mm |
| Mastediameter | min 97 mm |
| 50271 | Sikringsindsats for 3 Neozed sikringer op til 16 A |
|---|---|
| Klassifikation | IP54, klasse II eller klasse I (se HSW data nedenfor) |
| Indgangskabler | max 3 stk 5 x 16 mm2 |
| Dimensioner L x B x H | 265 x 72 x 84 mm |
| Mastediameter | min 104 mm |
Øvrigt tilbehør
| Diverse | |
|---|---|
| 50200 | Vingefundament Ø 108-140 mm |
| 50208 | Vingefundament Ø 141-200 mm |
| 50300 | Stålfundament 1 m |
| 50301 | Betonfundament |
Varianter
| Art. nr. | Konisk mast |
|---|---|
| 5130- | H 3000 mm, for nedgravning |
| 5230- | H 3000 mm, på flange |
| 5135- | H 3500 mm, for nedgravning |
| 5235- | H 3500 mm, på flange |
| 5140- | H 4000 mm, for nedgravning |
| 5240- | H 4000 mm, på flange |
| 5150- | H 5000 mm, for nedgravning |
| 5250- | H 5000 mm, på flange |
| 5160- | H 6000 mm, for nedgravning |
| 5260- | H 6000 mm, på flange |
| 5170- | H 7000 mm, for nedgravning |
| 5270- | H 7000 mm, på flange |
| Art. nr. | Sikringsindsats |
|---|---|
| 98158 | for 2 Neozed op til 16 A, kl. I eller II |
| 50271 | for 3 Neozed op til 16 A, kl. II |
| Art. nr. | Fundament |
|---|---|
| 50200 | Vingefundament Ø 108-140 mm |
| 50208 | Vingefundament Ø 141-200 mm |
| 50300 | Stålfundament 1 m |
| 50301 | Betonfundament |
Kombineres med
| Farve | |
|---|---|
| 4 = grafitgrå | |
| 7 = galvaniseret | |
| 9 = silvergrå | |
| 17 = corten brown | |
| 66 = sort noir 900 |
