H+M INDBYGNING

Vælg variant

H+M serien er monteringsvenlig og nem at vedligeholde. Sikkerheden er høj, idet afskærmningen i polycarbonat er slagfast, og der er ikke adgang til at røre ved lyskilden.

H+M indbygningslampen fås desuden med fast afskærmning i satineret eller mikroprismatisk acryl. Pladen er fast monteret på yderringen og slutter helt tæt i kanten, mens standardafskærmningen ligger løst i skyggenoten ligesom på pendel- og påbygningsarmaturerne.

Specifikationer

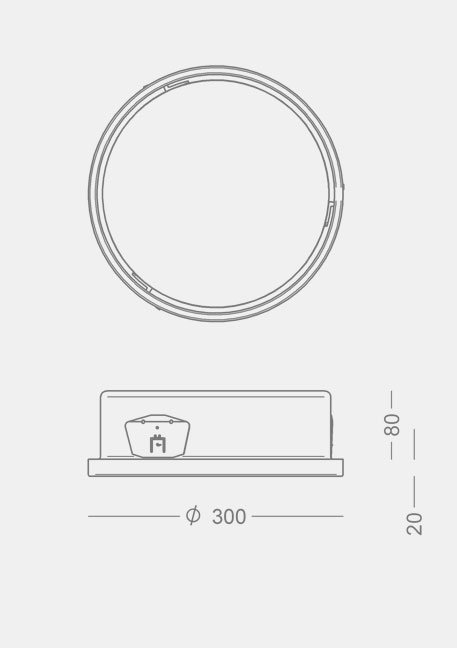

Ø 300

Armaturdata

H+M INDBYGNING 300
Materiale	Aluminium
Lakering	Hvid, sort eller alu-grå
Afskærmning med skyggenot	Opaliseret polycarbonat
Afskærmning som fast plade	Mikroprismatisk acryl
Montering	Forsænkes i loft, evt. med monteringsplade
Udskæringsmål	Ø275-280 mm
Pladetykkelse	10-40 mm
Indbygningshøjde	100 mm fra underkant af loft, incl. kabelføring
	Anbefalet afstand til bygningsdele: 50 mm
Tilslutning	max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation	IP20, klasse I
Vægt	2 kg

Lyskilde- og driverdata

LED type	244 mm board
Operationel levetid	min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug	11 eller 15 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SCDM
Virkningsgrad	80%

Driver	LED driver, 20 W, dæmpbar mod tillæg
Startstrøm	max 5 A (50% efter 50 µs)
Operationel levetid	min 50.000 timer

Varianter og tilbehør

Varenummer	H+M Indbygning 300, LED
2860-	11 W LED, 350 mA
2861-	15 W LED, 500 mA

Tilbehør
2860-001	Monteringsplade til bløde lofter, H+M 300

Kombineres med

Vælg koderne for farve, afskærmning, farvetemperatur etc. i tabellen.

Farve	Afskærmning
1 = hvid	P = polycarbonat
3 = sort	M = mikroprismatisk acryl
9 = alu-grå

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Eksempel: 2860-1P930V = H+M indbygning Ø300, 11 W, hvid, 3000 K, 90 Ra, dæmpbar 1-10 V

Medier & downloads

Produktinformation

Produktblad H+M indbygningPDF LED-moduler til H+M loftarmaturer, Ø300PDF Monteringsanvisning H+M 300, indbygningPDF Monteringsanvisning H+M 300, indbygning, fast skærmPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

H+M indbygningDOCX H+M indbygningPDF

3D filer

H+M indbygningGSM H+M 300 indbygningRFA H+M 300 indbygningDWG H+M 300 indbygning3DS

Fotos

Produktfoto, H+M indbygningJPG

Lystekniske data

H+M 300, skærm polycarbonat

H+M 300, 11 W, 2700 KLDT H+M 300, 11 W, 2700 KPDF H+M 300, 11 W, 3000 KLDT H+M 300, 11 W, 3000 KPDF H+M 300, 11 W, 4000 KLDT H+M 300, 11 W, 4000 KPDF H+M 300, 15 W, 2700 KLDT H+M 300, 15 W, 2700 KPDF H+M 300, 15 W, 3000 KLDT H+M 300, 15 W, 3000 KPDF H+M 300, 15 W, 4000 KLDT H+M 300, 15 W, 4000 KPDF

H+M 300, skærm prismatisk acryl

H+M 300, 11 W, 2700 K, prismatiskLDT H+M 300, 11 W, 2700 K, prismatiskPDF H+M 300, 11 W, 3000 K, prismatiskLDT H+M 300, 11 W, 3000 K, prismatiskPDF H+M 300, 11 W, 4000 K, prismatiskLDT H+M 300, 11 W, 4000 K, prismatiskPDF H+M 300, 15 W, 2700 K, prismatiskLDT H+M 300, 15 W, 2700 K, prismatiskPDF H+M 300, 15 W, 3000 K, prismatiskLDT H+M 300, 15 W, 3000 K, prismatiskPDF H+M 300, 15 W, 4000 K, prismatiskLDT H+M 300, 15 W, 4000 K, prismatiskPDF

Hent alle ldt-filer

LDT.zipZIP

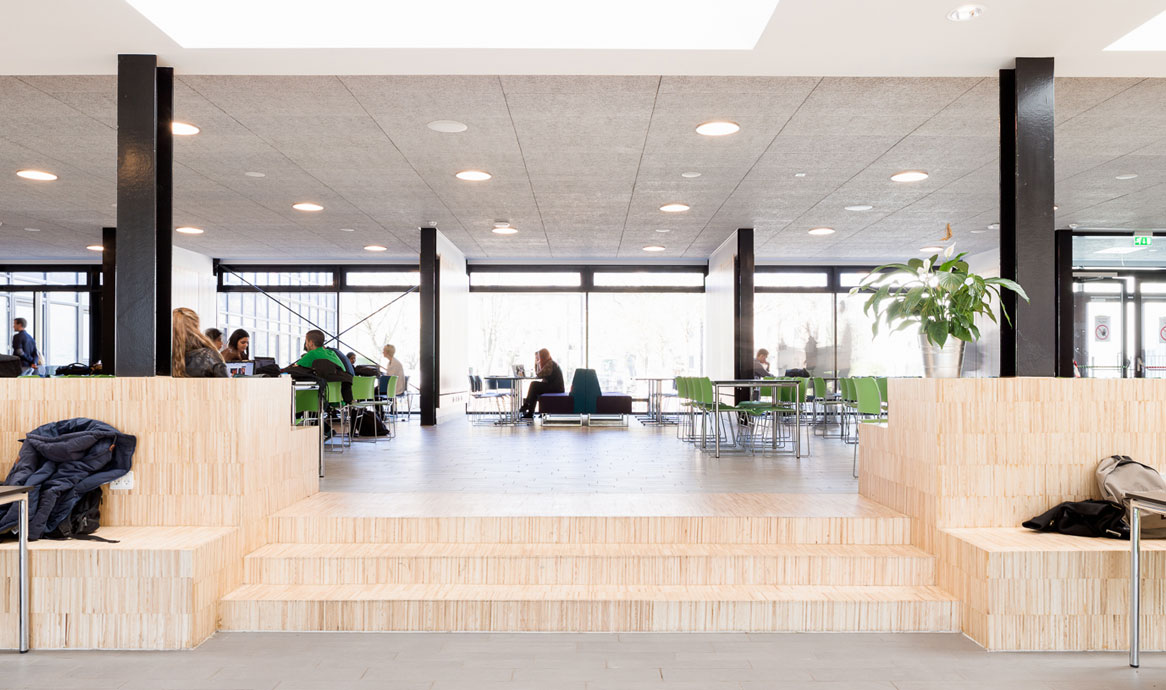

Sweco Architects har brugt H+M 380 i alugrå på Nørre Gymnasium i København.

Umbraco.Cms.Core.Models.Link Se mere her.

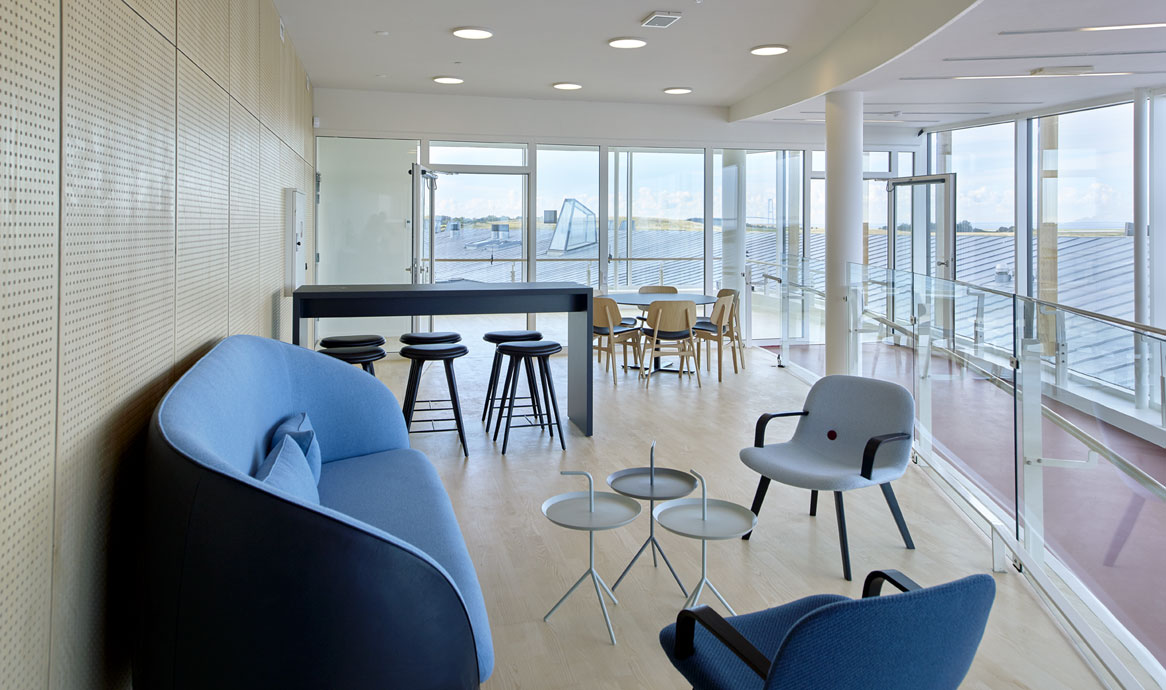

H+M 300 indbygning, Musholm Feriecenter, Korsør.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Musholm her.

DesignChristian Hvidt Design

Christian Hvidt tegnede H+M serien for Focus Lighting i 1980'erne, og armaturerne har siden været benyttet i utallige byggerier på grund af deres enkelhed og minimalistiske udtryk.
H+M serien er en klassisk arketype inden for indendørs belysning og hitter som nogle af de mest downloadede armaturer på 3D portalen BimObject.

Christian Hvidt har egen tegnestue og arbejder som freelance designer for danske og udenlandske virksomheder, specielt indenfor møbler og belysning.
