H+M INDBYGNING

Vælg variant

H+M serien er monteringsvenlig og nem at vedligeholde. Sikkerheden er høj, idet afskærmningen i polycarbonat er slagfast, og der er ikke adgang til at røre ved lyskilden.

H+M indbygningslampen fås desuden med fast afskærmning i satineret eller mikroprismatisk acryl. Pladen er fast monteret på yderringen og slutter helt tæt i kanten, mens standardafskærmningen ligger løst i skyggenoten ligesom på pendel- og påbygningsarmaturerne.

Specifikationer

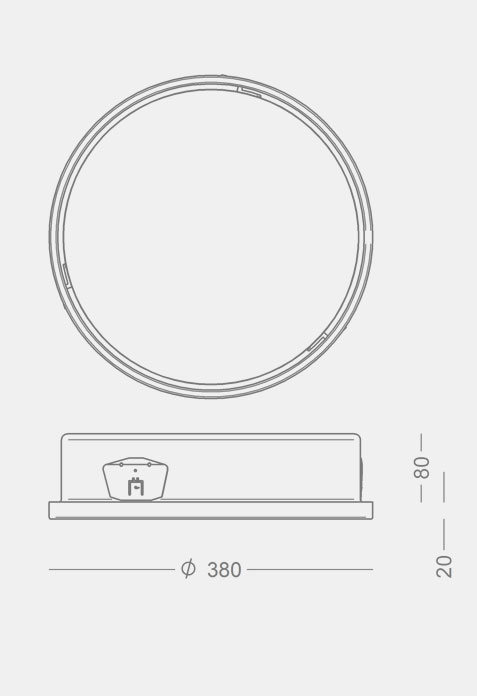

Ø 380

Armaturdata

H+M INDBYGNING 380
Materiale	Aluminium
Lakering	Hvid, sort eller alu-grå
Afskærmning med skyggenot	Opaliseret polycarbonat
Afskærmning som fast plade	Mikroprismatisk acryl
Montering	Forsænkes i loft, evt. med monteringsplade
Udskæringsmål	Ø355-360 mm
Pladetykkelse	10-40 mm
Indbygningshøjde	100 mm fra underkant af loft, incl. kabelføring
	Anbefalet afstand til bygningsdele: 50 mm
Tilslutning	max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation	IP20, klasse I
Vægt	2 kg

Lyskilde- og driverdata

LED type	324 mm board
Operationel levetid	min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug	17, 23 eller 33 W (500/700/1050 mA)
Farvetemperatur	2700, 3000 eller 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	82%

Driver 17-23 W	Helvar LED driver, 350-700 mA, dæmpbar mod tillæg
Operationel levetid	min 50.000 timer

Driver 33 W	TCI LED driver, 1050 mA, Dali
Operationel levetid	min 50.000 timer

Varianter og tilbehør

Varenummer	H+M Indbygning 380, LED
2866-	17 W LED, 500 mA
2867-	23 W LED, 700 mA
2868-	33 W LED, 1050 mA

Tilbehør
2834-20	Monteringsplade til bløde lofter, H+M 380

Kombineres med

Vælg koderne for farve, afskærmning, farvetemperatur etc. i tabellen.

Farve	Afskærmning
1 = hvid	P = polycarbonat
3 = sort	M = mikroprismatisk acryl
9 = alu-grå

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Eksempel 2867-1P9WD = H+M indbygning Ø380, 23 W, hvid, tunable white, 90 Ra, Dali

Medier & downloads

Produktinformation

Produktblad H+M indbygningPDF LED-moduler til H+M loftarmaturer, Ø380PDF Monteringsanvisning H+M 380, indbygningPDF Monteringsanvisning H+M 380, indbygning, fast skærmPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

H+M indbygningDOCX H+M indbygningPDF

3D filer

H+M indbygningGSM H+M 380 indbygningRFA H+M 380 indbygning3DS H+M 380 indbygningDWG

Fotos

Produktfoto, H+M indbygningJPG

Lystekniske data

H+M 380, skærm polycarbonat

H+M 380, 17 W, 2700 KLDT H+M 380, 17 W, 2700 KPDF H+M 380, 17 W, 3000 KLDT H+M 380, 17 W, 3000 KPDF H+M 380, 17 W, 4000 KLDT H+M 380, 17 W, 4000 KPDF H+M 380, 23 W, 2700 KLDT H+M 380, 23 W, 2700 KPDF H+M 380, 23 W, 3000 KLDT H+M 380, 23 W, 3000 KPDF H+M 380, 23 W, 4000 KLDT H+M 380, 23 W, 4000 KPDF H+M 380, 33 W, 2700 KLDT H+M 380, 33 W, 2700 KPDF H+M 380, 33 W, 3000 KLDT H+M 380, 33 W, 3000 KPDF H+M 380, 33 W, 4000 KLDT H+M 380, 33 W, 4000 KPDF

H+M 380, skærm prismatisk acryl

H+M 380, 17 W, 2700 K, prismatiskLDT H+M 380, 17 W, 2700 K, prismatiskPDF H+M 380, 17 W, 3000 K, prismatiskLDT H+M 380, 17 W, 3000 K, prismatiskPDF H+M 380, 17 W, 4000 K, prismatiskLDT H+M 380, 17 W, 4000 K, prismatiskPDF H+M 380, 23 W, 2700 K, prismatiskLDT H+M 380, 23 W, 2700 K, prismatiskPDF H+M 380, 23 W, 3000 K, prismatiskLDT H+M 380, 23 W, 3000 K, prismatiskPDF H+M 380, 23 W, 4000 K, prismatiskLDT H+M 380, 23 W, 4000 K, prismatiskPDF H+M 380, 33 W, 2700 K, prismatiskLDT H+M 380, 33 W, 2700 K, prismatiskPDF H+M 380, 33 W, 3000 K, prismatiskLDT H+M 380, 33 W, 3000 K, prismatiskPDF H+M 380, 33 W, 4000 K, prismatiskLDT H+M 380, 33 W, 4000 K, prismatiskPDF

Hent alle ldt-filer

LDT.zipZIP

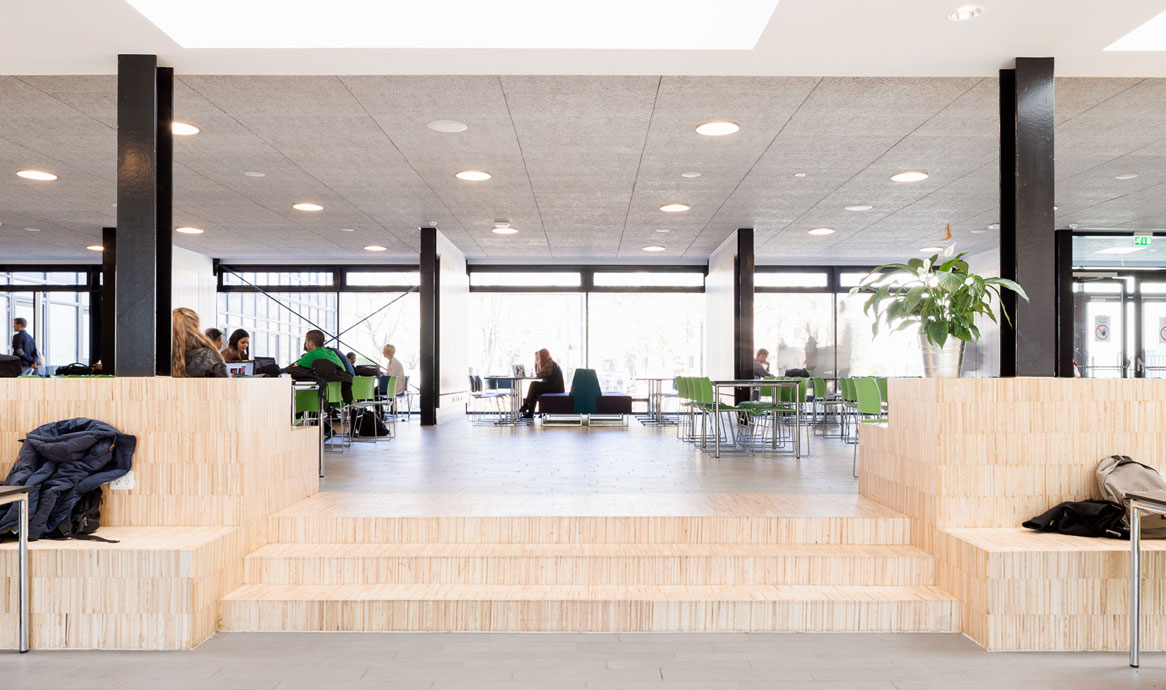

Sweco Architects har brugt H+M 380 i alugrå på Nørre Gymnasium i København.

Umbraco.Cms.Core.Models.Link Se mere her.

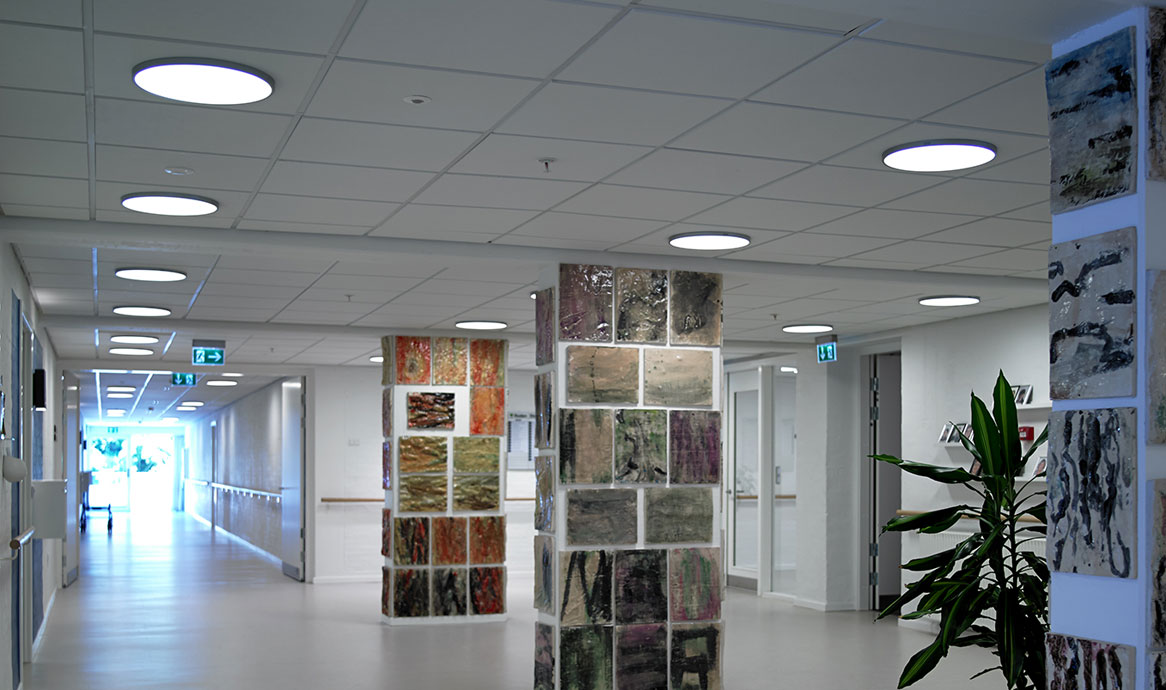

H+M 380 indbygning, Rosenvang Plejecenter, Aarhus.

Umbraco.Cms.Core.Models.Link Flere billeder her.

DesignChristian Hvidt Design

Christian Hvidt tegnede H+M serien for Focus Lighting i 1980'erne, og armaturerne har siden været benyttet i utallige byggerier på grund af deres enkelhed og minimalistiske udtryk.
H+M serien er en klassisk arketype inden for indendørs belysning og hitter som nogle af de mest downloadede armaturer på 3D portalen BimObject.

Christian Hvidt har egen tegnestue og arbejder som freelance designer for danske og udenlandske virksomheder, specielt indenfor møbler og belysning.
