H+M PENDEL

Please choose

H+M Pendel fungerer både som generel belysning i højloftede rum og som punktbelysning på spise- eller arbejdsbordet.

Ligesom som de øvrige H+M armaturer findes den i to størrelser og i tre farvevarianter. Desuden er der mulighed for specialfarver.

Specifications

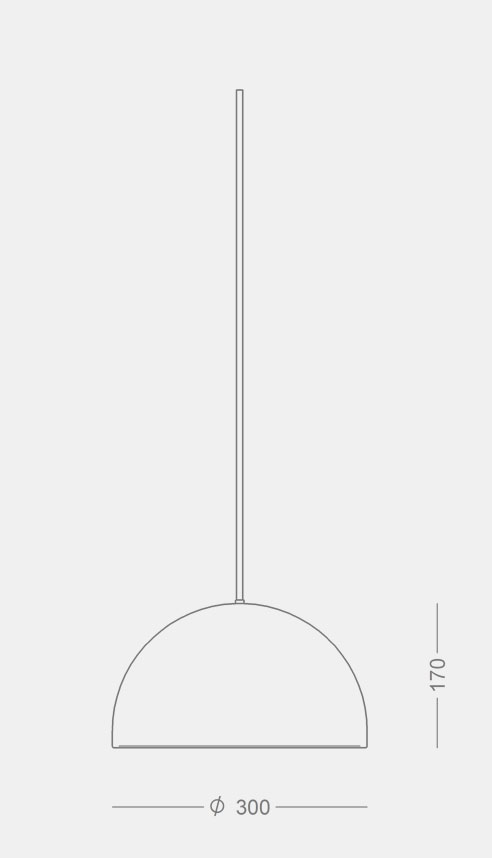

Ø 300

Please choose

Armaturdata

H+M PENDEL 300
Materiale	Aluminium
Lakering	Hvid, sort eller grafitgrå
Afskærmning	Opaliseret polycarbonat
Ledning	3 m hvid eller sort PKAJ, plastkappe
	Aflastningen er varmebestandig til 140°
Tilslutning	3 x 4 mm²
Klassifikation	IP20, klasse I eller II
Vægt	1-3 kg

Lyskilde- og driverdata

LED type	244 mm board
Operationel levetid	min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug	11 eller 15 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SCDM
Virkningsgrad	80%

Driver	LED driver, 20 W, dæmpbar mod tillæg
Startstrøm	max 5 A (50% efter 50 µs)
Operationel levetid	min 50.000 timer

Varianter og tilbehør

Varenummer	H+M Pendel 300, LED
1812-	11 W LED, 350 mA
1813-	15 W LED, 500 mA

Tilbehør
1720-1	Baldakin, 2-delt, med ophæng, hvid
1720-3	Baldakin, 2-delt, med ophæng, sort

Kombineres med

Vælg koderne for farve, afskærmning, farvetemperatur etc. i tabellen.

Farve	Afskærmning
1 = hvid	blank = polycarbonat
3 = sort
4 = grafitgrå

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Klassifikation	Ledningsfarve
blank = klasse I	blank = hvid
K = klasse II	Y = sort

Eksempel: 1812-3930V = H+M pendel Ø300, 11 W LED, sort, 3000 K, 90 Ra, 1-10 V dæmp

Varenummer	H+M Pendel 300, E27
1006-	max 57 W, max længde 95 mm

Farve	Klassifikation
1 = hvid	blank = klasse I
3 = sort	K = klasse II
4 = grafitgrå

Ledningsfarve
blank = hvid
Y = sort

Media &

downloads

Produktinformation

H+MPendel_produktblad.pdf PDF H+M_300_Pendel_LED_modul.pdf PDF Maintenance PDF RoHS Declaration PDF

Udbudstekster

H+M pendant DOCX H+M pendant PDF

3D filer

FOCUS LIGHTING H+M PENDEL dk01.gsm GSM H+M 300 pendant RFA H+M 300 pendant 3DS H+M 300 pendant DWG

Fotos

Product image, H+M pendant JPG

Lystekniske data

H+M 300, 11 W, 2700 K LDT H+M 300, 11 W, 2700 K PDF H+M 300, 11 W, 3000 K LDT H+M 300, 11 W, 3000 K PDF H+M 300, 11 W, 4000 K LDT H+M 300, 11 W, 4000 K PDF H+M 300, 15 W, 2700 K LDT H+M 300, 15 W, 2700 K PDF H+M 300, 15 W, 3000 K LDT H+M 300, 15 W, 3000 K PDF H+M 300, 15 W, 4000 K LDT H+M 300, 15 W, 4000 K PDF

Hent alle ldt-filer

LDT.zip ZIP

Design

Christian Hvidt Design

Christian Hvidt tegnede H+M serien for Focus Lighting i 1980'erne, og armaturerne har siden været benyttet i utallige byggerier på grund af deres enkelhed og minimalistiske udtryk.
H+M serien er en klassisk arketype inden for indendørs belysning og hitter som nogle af de mest downloadede armaturer på 3D portalen BimObject.

Christian Hvidt har egen tegnestue og arbejder som freelance designer for danske og udenlandske virksomheder, specielt indenfor møbler og belysning.
