PELÉE PÅBYGNING

Please choose

Pelée er en armaturserie med elegant finish og behageligt lys. Foruden påbygningsarmaturet her omfatter serien pendler, en downlight samt væg- og indbygningsarmaturer.

Den indvendige aftrapning, der er karakteristisk for alle Pelée lamperne, medvirker til en behagelig og blændfri spredning af lyset og identificerer designet ved første øjekast.

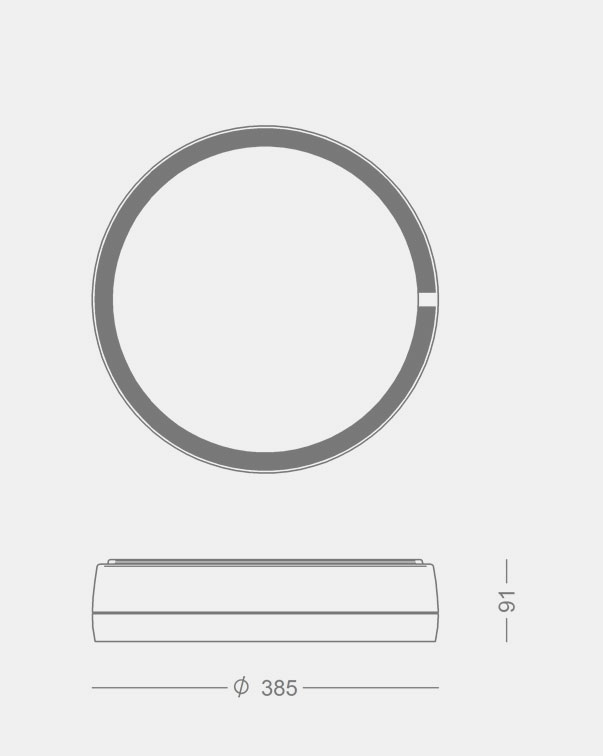

Påbygningsarmaturet fås i to størrelser: Ø 250 og 385 mm.
Se lumenpakkerne her

Specifications

Ø 385

Armaturdata

PELÉE 385, påbygning
Materiale	Støbt aluminium
Pulverlakering	Hvid: RAL 9010 Textura, SA310G, Akzo Nobel
	Alu-grå: RAL 9006 Textura, SP9965 CWS
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
Afskærmning	Opaliseret eller mikroprismatisk acryl
Montering	Udvendigt på loft
Tilslutning	max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation	IP20, klasse I
Vægt	3,3 kg

Lyskilde- og driverdata

LED type	324 mm board
Operationel levetid	min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug	17, 23 eller 33 W (500/700/1050 mA)
Farvetemperatur	2700, 3000 eller 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	76%

Driver 17-23 W	Helvar LED driver, 350-700 mA, dæmpbar mod tillæg
Operationel levetid	min 50.000 timer

Driver 33 W	TCI LED driver, 1050 mA, Dali
Operationel levetid	min 50.000 timer

Varianter

Varenummer	Pelée 385, påbygning
2886-	17 W LED, 500 mA
2887-	23 W LED, 700 mA
2888-	33 W LED, 1050 mA

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen

Farve	Afskærmning
1 = hvid	blank = opaliseret acryl
9 = alu-grå	M = mikroprismatisk acryl
17 = corten brown
66 = noir 900

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = DALI
9WD = tunable white, Dali, 90 Ra

Eksempel: 2887-19WD = Pelée 385 påbygning, 23 W LED, hvid, tunable white, 90 Ra, Dali

Media & downloads

Produktinformation

Pelee_paabyg_DK.pdfPDF Mounting instructions, Pelée 385PDF MaintenancePDF RoHS DeclarationPDF

Udbudstekster

Pelée_paabyg_udbudstekster.docxDOCX Pelée_paabyg_udbudstekster.pdfPDF

3D filer

Pelée 385 surface mounting, LOD 300RFA Pelée 385, Revit objects descriptionPDF

Fotos

Product image, Pelée surface-mountingJPG Pelée, White House, EsbjergPDF Pelée 385, JellingPDF

Lystekniske data

Pelée 385, skærm opaliseret acryl

Pelée 385, 17 W, 2700 KLDT Pelée 385, 17 W, 2700 KPDF Pelée 385, 17 W, 3000 KLDT Pelée 385, 17 W, 3000 KPDF Pelée 385, 17 W, 4000 KLDT Pelée 385, 17 W, 4000 KPDF Pelée 385, 23 W, 2700 KLDT Pelée 385, 23 W, 2700 KPDF Pelée 385, 23 W, 3000 KLDT Pelée 385, 23 W, 3000 KPDF Pelée 385, 23 W, 4000 KLDT Pelée 385, 23 W, 4000 KPDF Pelée 385, 33 W, 2700 KLDT Pelée 385, 33 W, 2700 KPDF Pelée 385, 33 W, 3000 KLDT Pelée 385, 33 W, 3000 KPDF Pelée 385, 33 W, 4000 KLDT Pelée 385, 33 W, 4000 KPDF

Pelée 385, skærm prismatisk acryl

Pelée 385, 17 W, 2700 K, prismaticLDT Pelée 385, 17 W, 2700 K, prismaticPDF Pelée 385, 17 W, 3000 K, prismaticLDT Pelée 385, 17 W, 3000 K, prismaticPDF Pelée 385, 17 W, 4000 K, prismaticLDT Pelée 385, 17 W, 4000 K, prismaticPDF Pelée 385, 23 W, 2700 K, prismaticLDT Pelée 385, 23 W, 2700 K, prismaticPDF Pelée 385, 23 W, 3000 K, prismaticLDT Pelée 385, 23 W, 3000 K, prismaticPDF Pelée 385, 23 W, 4000 K, prismaticLDT Pelée 385, 23 W, 4000 K, prismaticPDF Pelée 385, 33 W, 2700 K, prismaticLDT Pelée 385, 33 W, 2700 K, prismaticPDF Pelée 385, 33 W, 3000 K, prismaticLDT Pelée 385, 33 W, 3000 K, prismaticPDF Pelée 385, 33 W, 4000 K, prismaticLDT Pelée 385, 33 W, 4000 K, prismaticPDF

Hent alle ldt-filer

LDT.zipZIP

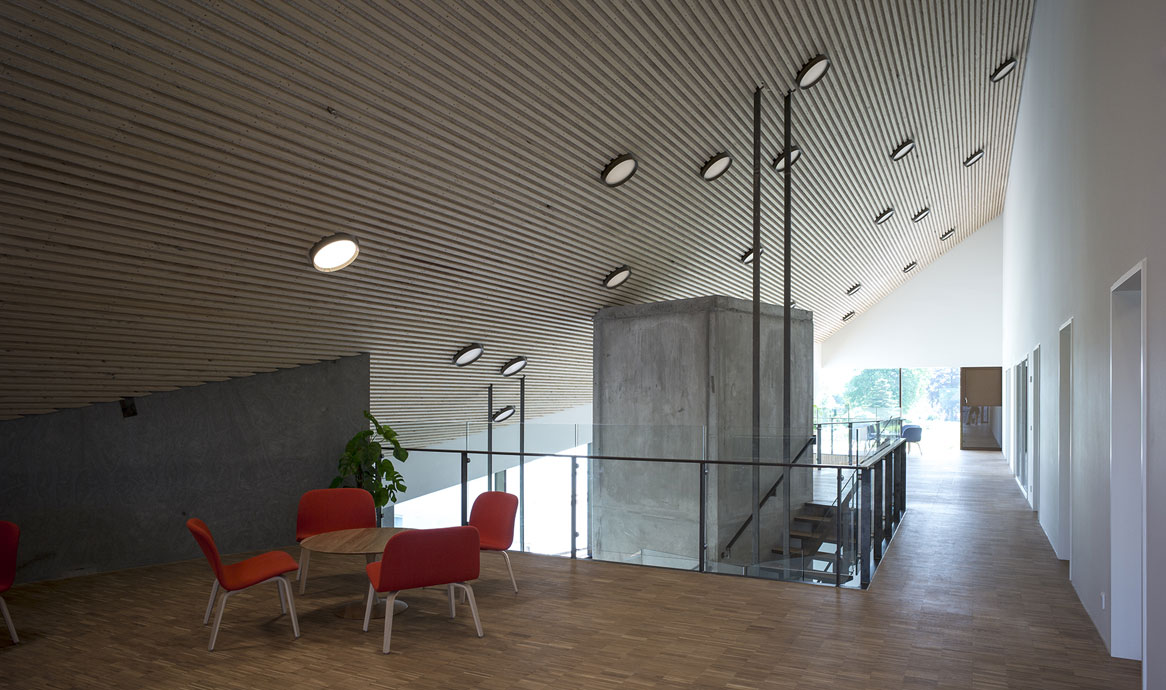

Cubo Arkitekter har tegnet det nye sognehus i Jelling. Her Pelée 385 påbygning - bronze-lakeret.

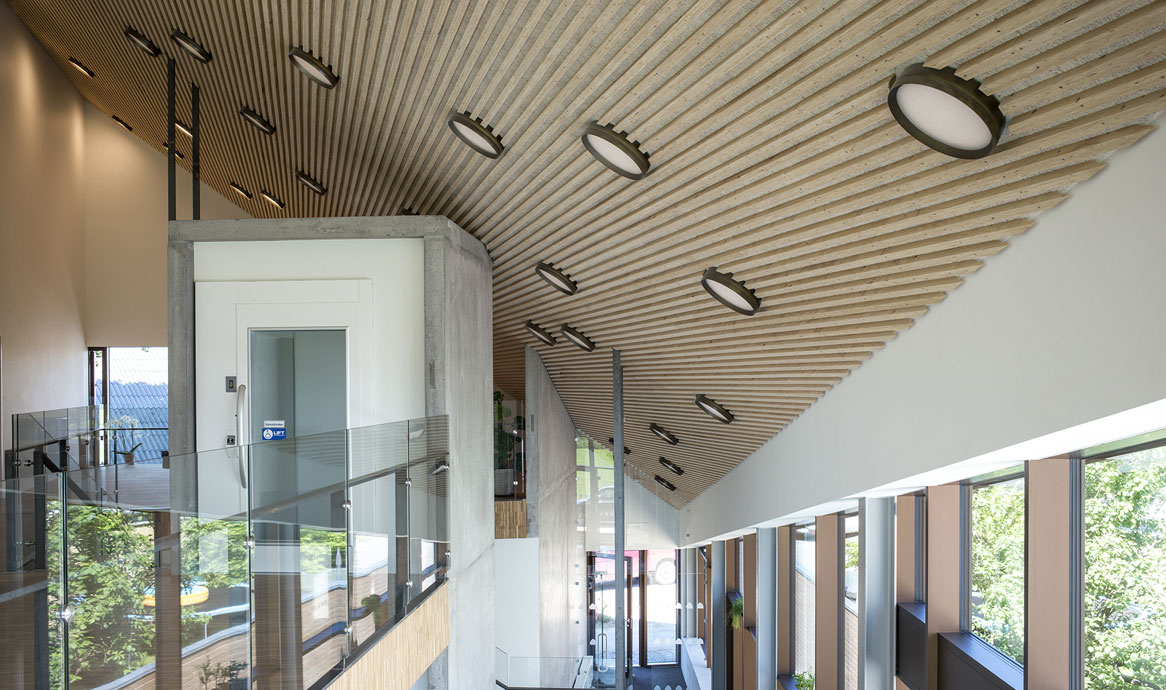

Pelée 385 påbygning er indfældet i loftslisterne i Jelling Sognehus.

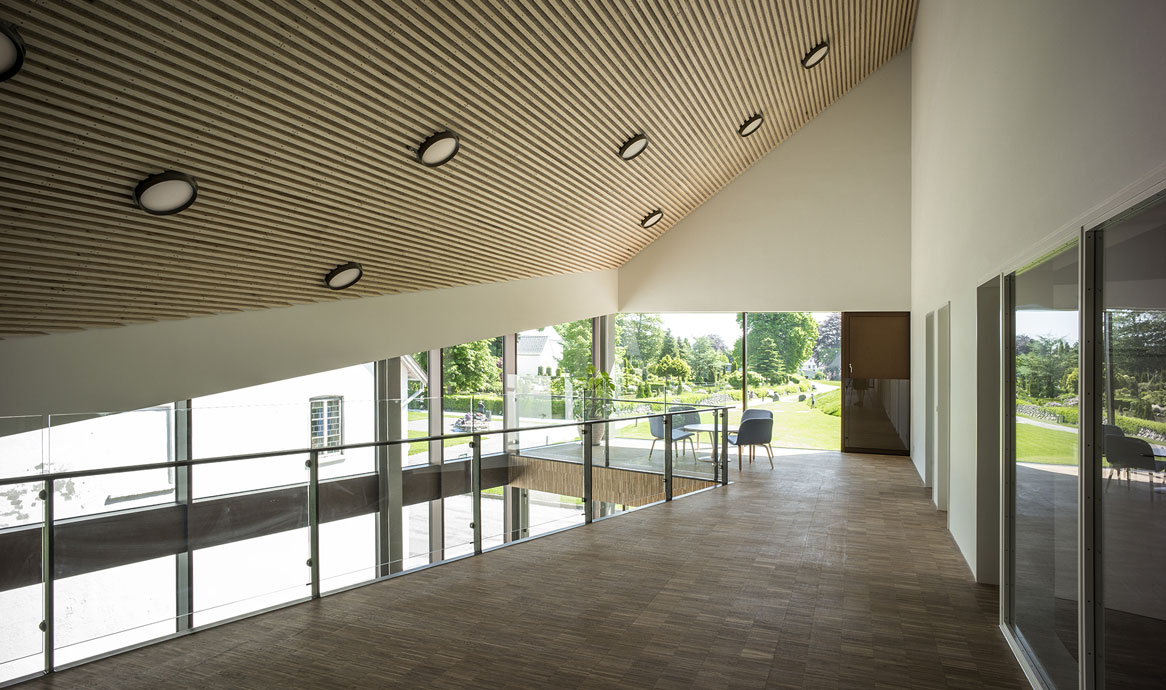

Pelée 385 påbygning - bronze-lakeret, Jelling Sognehus.

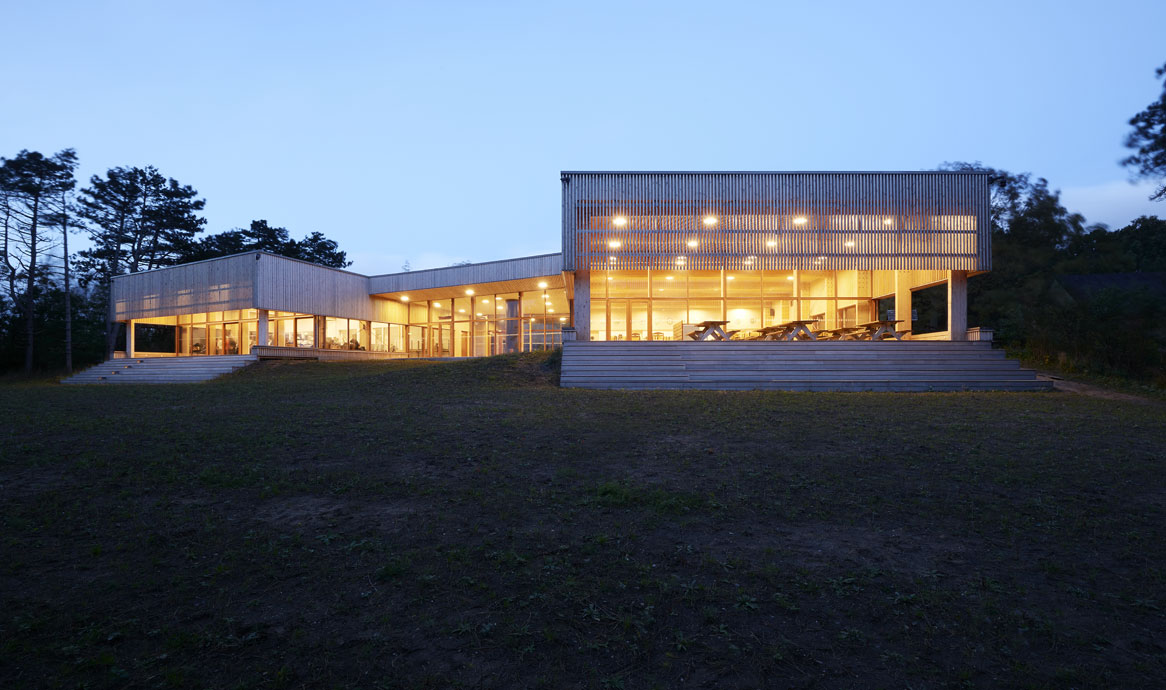

Cubo Arkitekter står bag den nye hovedbygning på FDF's landkoloni, Jomsborg, ved Isefjorden. Her er benyttet Pelée 385 påbygningsarmaturer.

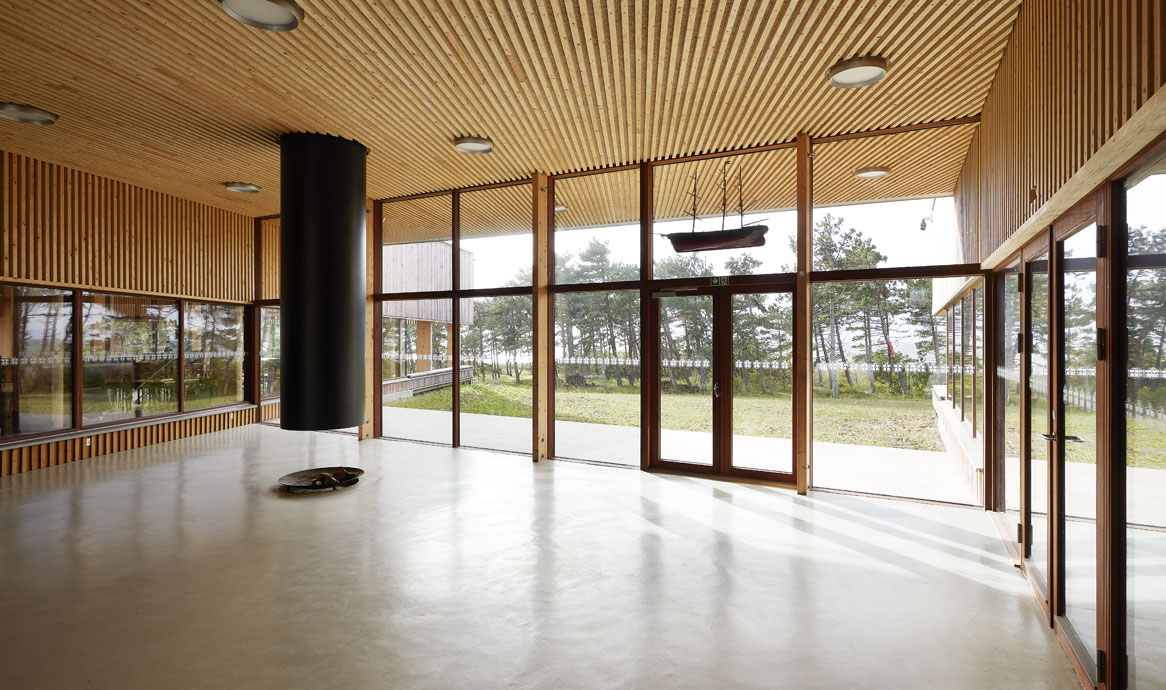

Pelée 385 påbygningsarmaturer - indfældet i listeloftet, FDF's landkoloni, Jomsborg, ved Isefjorden.

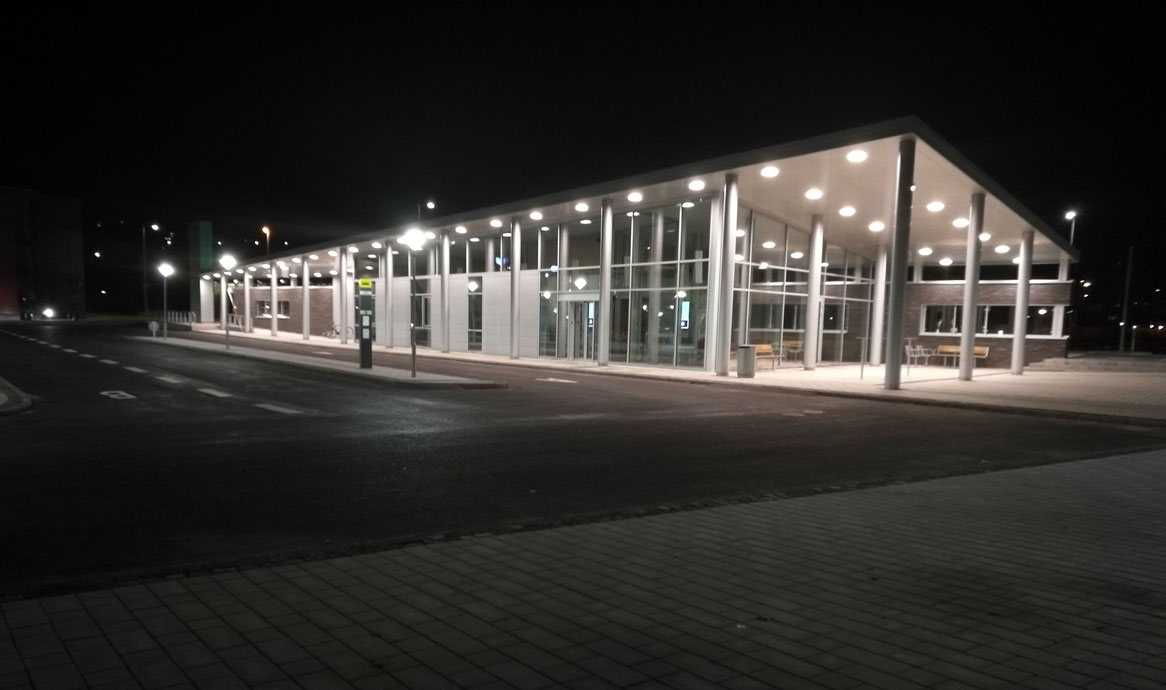

Pelée 385 udvendigt i Hobro Busterminal, som er tegnet af Fjorden Arkitekter.

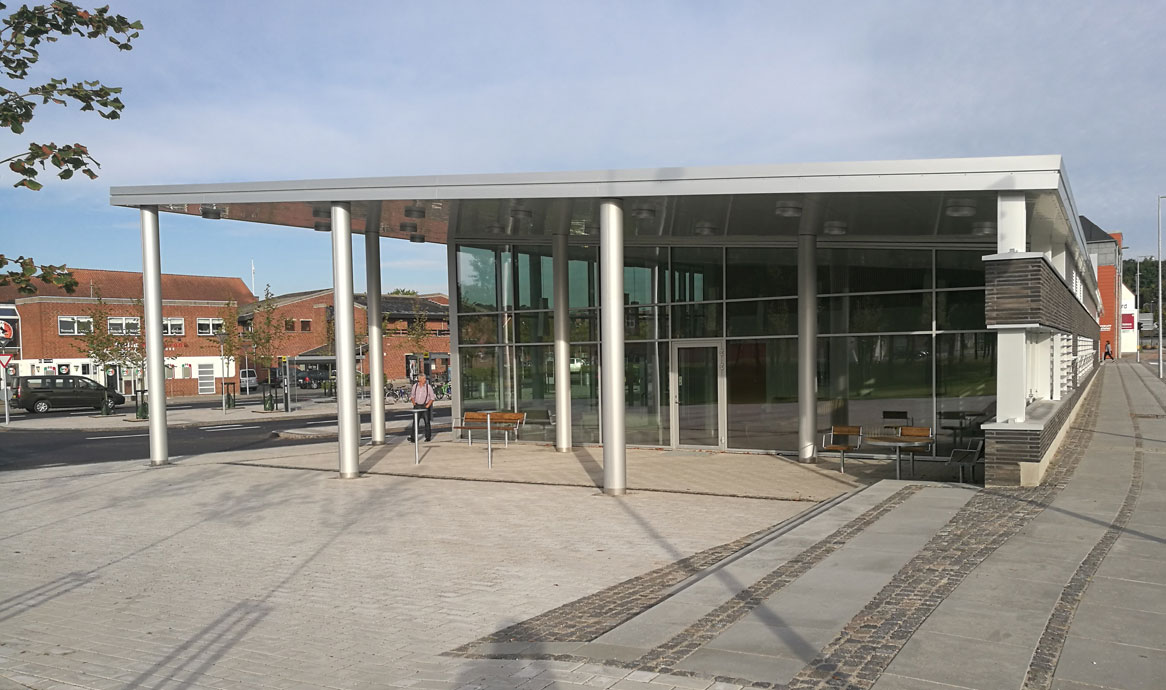

Pelée 385, Hobro Busterminal

DesignCubo Arkitekter

Inspirationen til Pelée-serien har Cubo Arkitekter hentet på øen Martinique, hvor vulkanen Pelée har dannet et krater med trinvise lag af vulkansk aske og lava.
