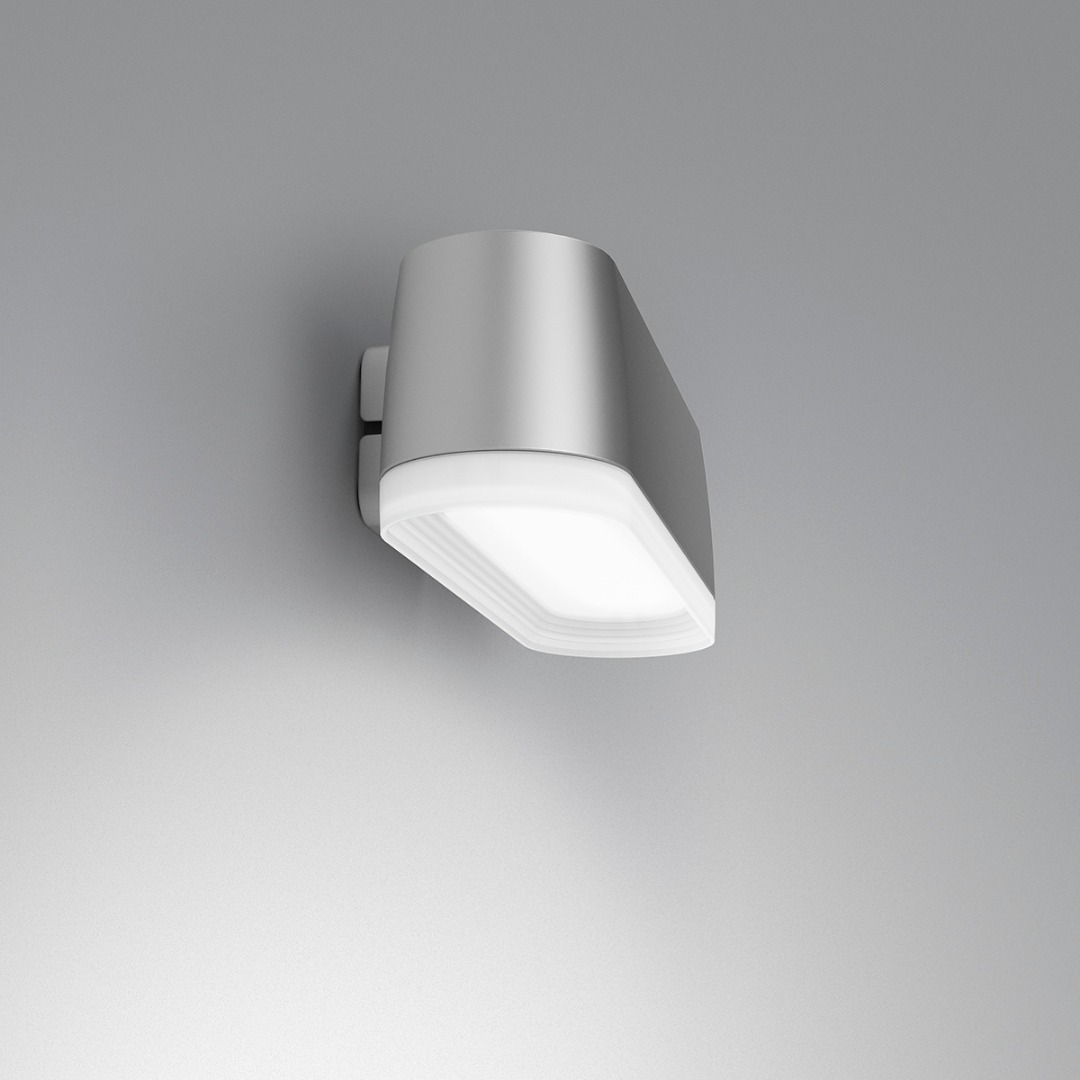

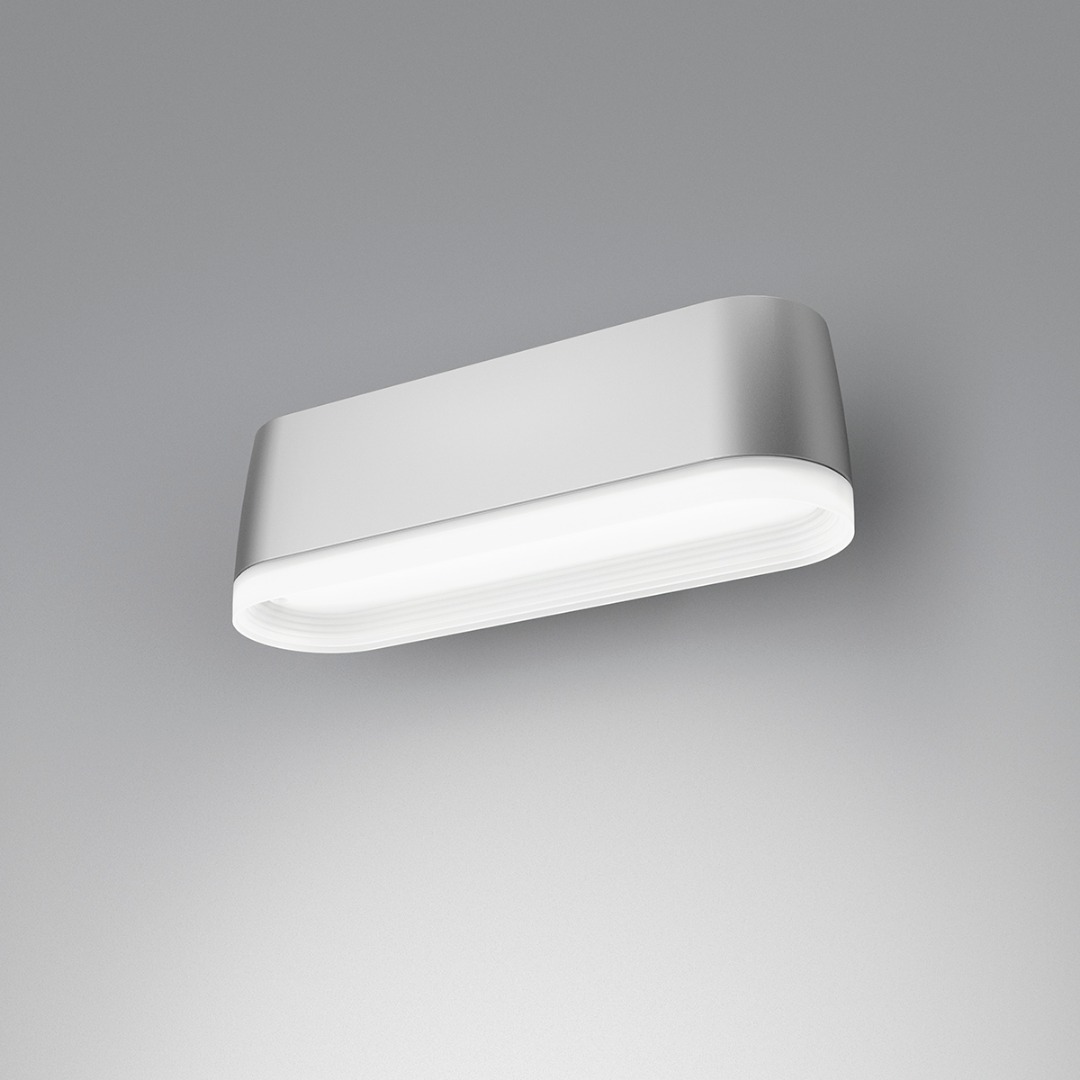

PELÉE WALL

Pelée er en armaturserie med elegant finish og behageligt lys. Den indvendige aftrapning går igen på alle typer og giver Pelée armaturerne det karakteristiske design og et behageligt afskærmet lys.

Pelée Wall er IP66 og kan bruges ude og inde. I dette tilfælde er aftrapningen en del af afskærmningen, og den lysende kant giver stemning og optisk føring.

Specifikationer

PELÉE WALL

Armaturdata

PELÉE WALL
Materiale	Støbt aluminium
Overflade/farver	Raw ubehandlet
	Raw anodiseret
	Hvid: RAL 9010 Textura, SA310G, Akzo Nobel
	Alu-grå: RAL 9006 Textura, SP9965 CWS
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
Afskærmning	Opaliseret polycarbonat
Montering	På væg, dobbelt rørtilgang evt. med beslag for synlig installation
Tilslutning	Sløjfemulighed, max to kabler, 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP66, klasse I eller II
Vandalklasse	IK08
Vægt	1,5 kg

Lyskilde- og driverdata

LED type	Linear LED module
Energiforbrug	9 eller 13 W
Lysstrøm	1020-1570 lumen
Operationel levetid	min 50.000 timer ved ta max 25°C, L80B10
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	76%

Driver	LED driver
	Dæmpbar mod tillæg
Operationel levetid	min 100.000 timer
Alternativ	Fås med driver og sensor (radar) for trådløs styring (bluetooth)

Varianter og tilbehør

Varenummer	Pelée Wall
6891-	9 W, 350 mA
6892-	13 W, 500 mA

Tilbehør
1723-	Vægbeslag for synlig installation, kombiner med farvekode

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen

Farvekode	Farvetemperatur
0 = raw ubehandlet	927 = 2700 K, 90 Ra
01 = raw anodiseret	930 = 3000 K, 90 Ra
1 = hvid	940 = 4000 K, 90 Ra
9 = alu-grå
17 = corten brown
66 = noir 900

Dæmpning	Klassifikation
blank = uden dæmp	blank = klasse I
V = 1-10 V	K = klasse II
D = DALI-2 (4/5-leder kabel)
R = bluetooth sensor

Eksempel: 6891-9930 = Pelée Wall, 9 W, alu-grå, 3000 K

Medier & downloads

Produktinformation

Produktblad, Pelée WallPDF Quick guide, Bluetooth sensorPDF MonteringsanvisningPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Pelée WallDOCX Pelée WallPDF

3D filer

Pelée Wall 3D for RevitRFA Pelée Wall 3D for ArchicadLCF Pelée Wall 3D for AutocadDWG Pelée Wall 3D for 3DStudio3DS

Fotos

Produktfoto, Pelée Wall, silvergråJPG Produktfoto, Pelée Wall, silvergråJPG

Lystekniske data

Pelée Wall, 9 W, 2700 KLDT Pelée Wall, 9 W, 2700 KPDF Pelée Wall, 9 W, 3000 KLDT Pelée Wall, 9 W, 3000 KPDF Pelée Wall, 9 W, 4000 KLDT Pelée Wall, 9 W, 4000 KPDF Pelée Wall, 13 W, 2700 KLDT Pelée Wall, 13 W, 2700 KPDF Pelée Wall, 13 W, 3000 KLDT Pelée Wall, 13 W, 3000 KPDF Pelée Wall, 13 W, 4000 KLDT Pelée Wall, 13 W, 4000 KPDF

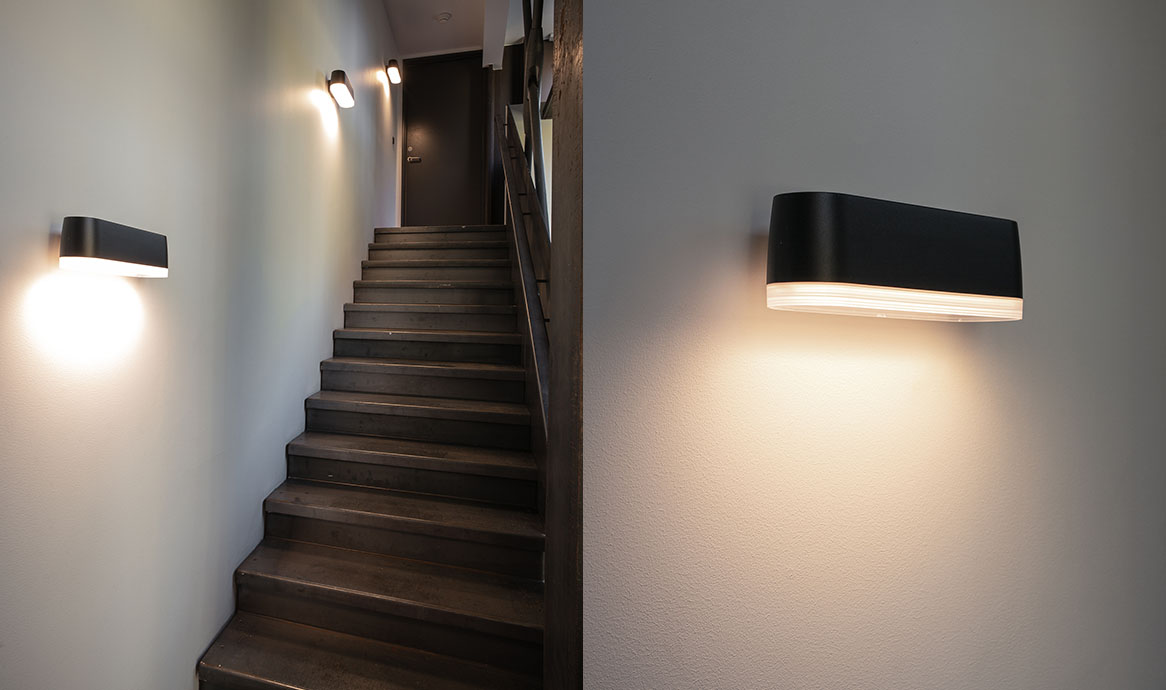

Pelée Wall - Den nye hovedindgang til Den Gamle By i Aarhus, sort noir 900

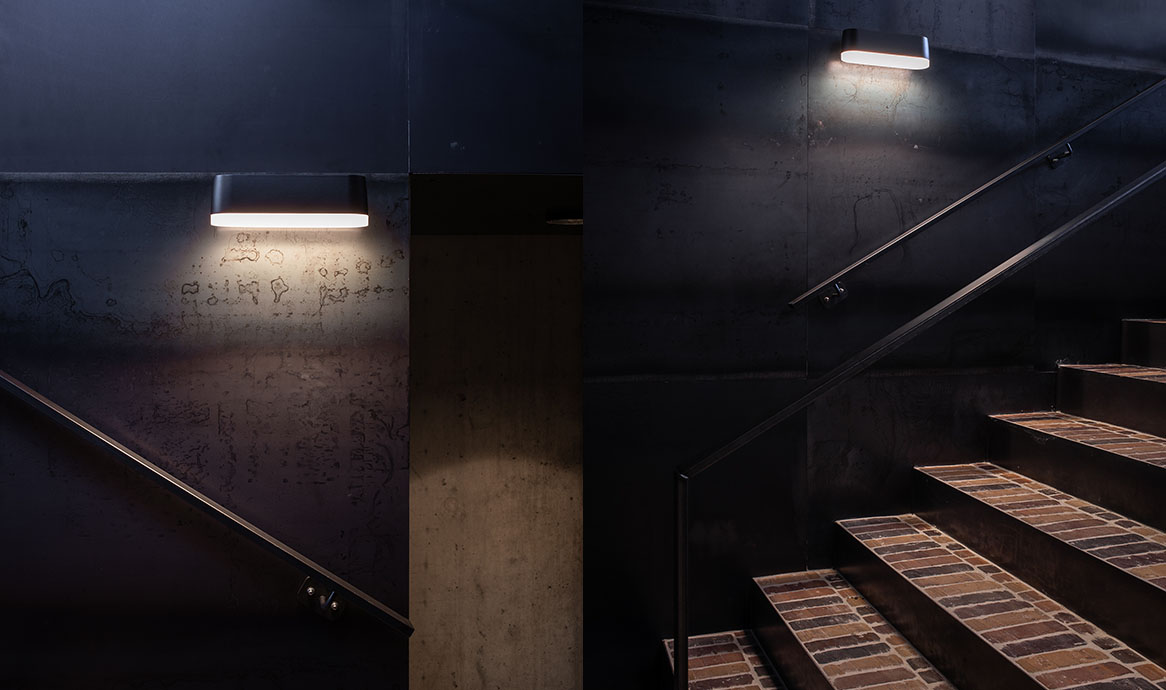

Pelée Wall - Den nye hovedindgang til Den Gamle By i Aarhus. sort noir 900

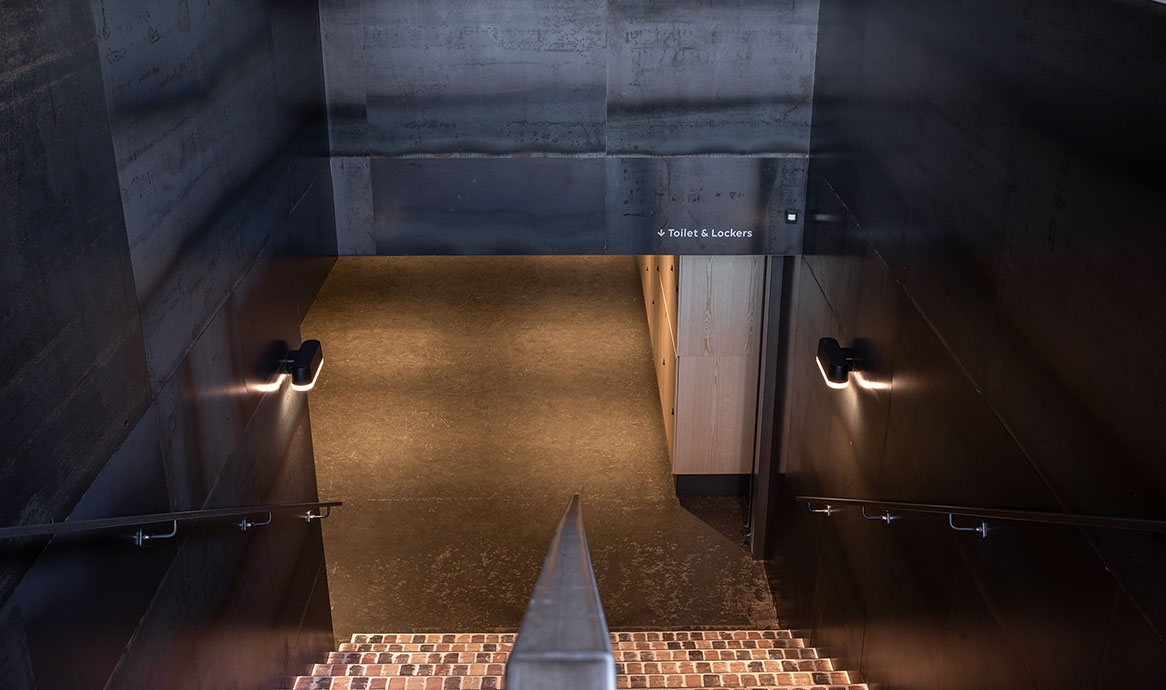

Pelée Wall - Den nye hovedindgang til Den Gamle By i Aarhus, sort noir 900

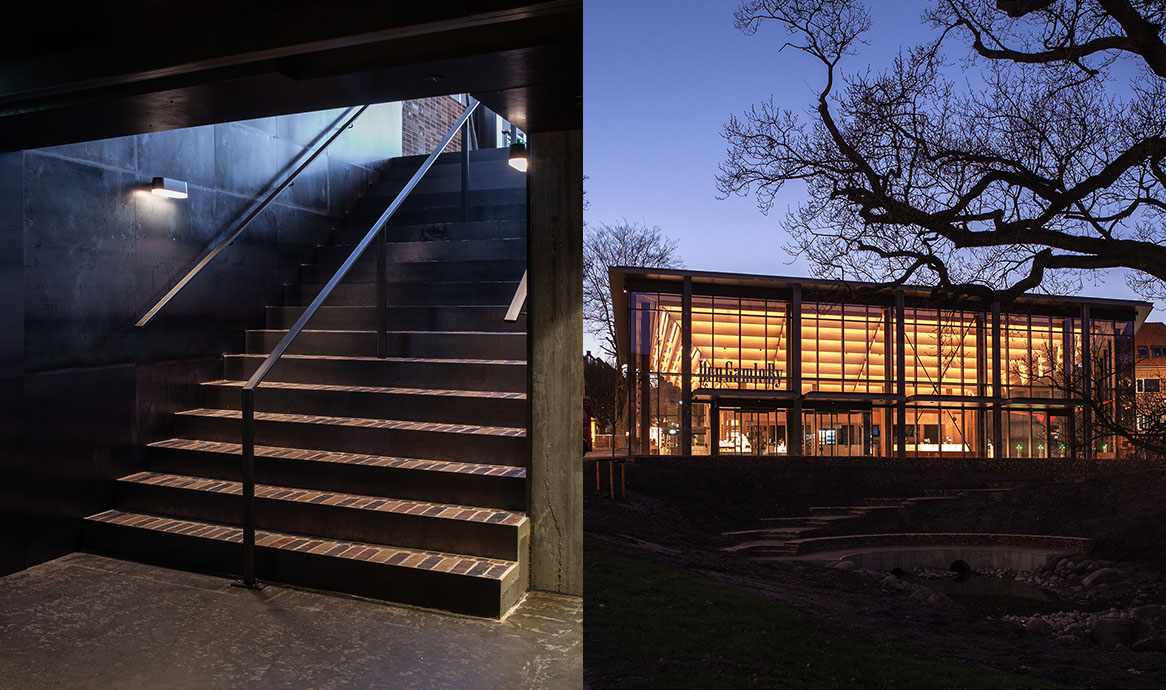

Pelée Wall - Den nye hovedindgang til Den Gamle By i Aarhus, sort noir 900

DesignCubo Arkitekter

Inspirationen til Pelée-serien har Cubo Arkitekter hentet på øen Martinique, hvor vulkanen Pelée har dannet et krater med trinvise lag af vulkansk aske og lava.
