PUNKTLAMPEN

Please choose

Punktlampens rene linier og enkle materialer har gjort den til en klassiker inden for downlights. Det enkle design er domineret af inderrøret i mundblæst opalglas, som giver en smuk diffusion af lys. Desuden fungerer inderrøret som skærm og forhindrer blænding. Punktlampen 150 kan forsynes med en glasplade der helt skjuler lyskilden.

Specifications

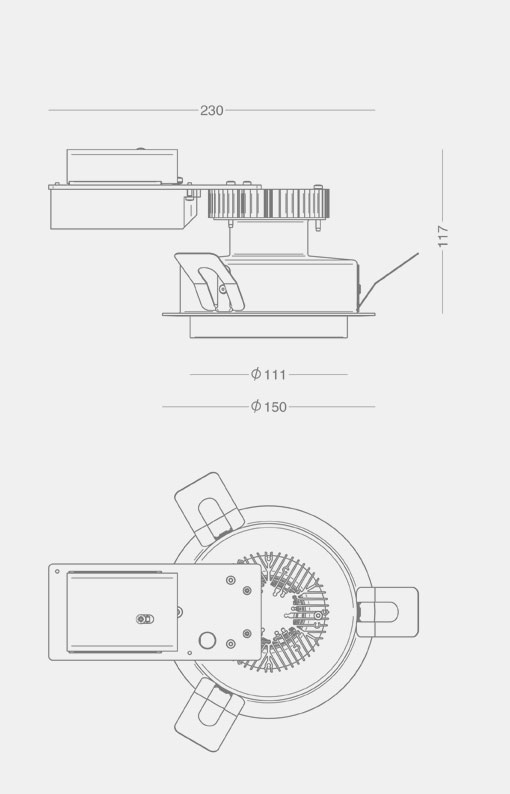

Ø 150

Armaturdata

PUNKTLAMPEN Ø150
Materiale	Aluminium
Afskærmning	Mat opalglas, mundblæst
Montering	Forsænkes i loft; 17 W kun i uisoleret loft
Udskæringsmål	Ø132-134 mm i 6-15 mm plade
	Ø136-138 mm i 15-35 mm plade
Afstandskrav	Vandret afstand: min 45 mm
Indbygningshøjde	min 117 mm fra underkant af loft
Tilslutning	230 V, sløjfemulighed i 5-polet, skrueløs klemme
Klassifikation	IP20, klasse I
Vægt	0,9 kg

Lyskilde- og driverdata

LED type	Bridgelux V8
Energiforbrug	11 W (500 mA), alt. 16 W (700 mA)
Operationel levetid	min 100.000 timer ved ta max 25°C, L80B10
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM

Driver	Helvar LED driver, 350-700 mA
	Dæmpbar mod tillæg
Operationel levetid	min 50.000 timer

Varianter og tilbehør

Varenummer	Punktlampen 150
2893-	11 W, 500 mA
2898-	16 W, 700 mA

Tilbehør
20152	3 mm glasplade
2030-20	Rondel for bløde lofter

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen

Farvekode	Farvetemperatur
2 = hvid med glas	927 = 2700 K, 90 Ra
9 = alu-lak med glas	930 = 3000 K, 90 Ra
	940 = 4000 K, 90 Ra

Dæmpning
blank = uden dæmp
V = 1-10 V
D = Dali

Eksempel 2898-2930V = Punktlampen Ø150, 16 W, hvid med glas, 3000 K, dæmpbar 1-10 V
