QUARTO

Vælg variant

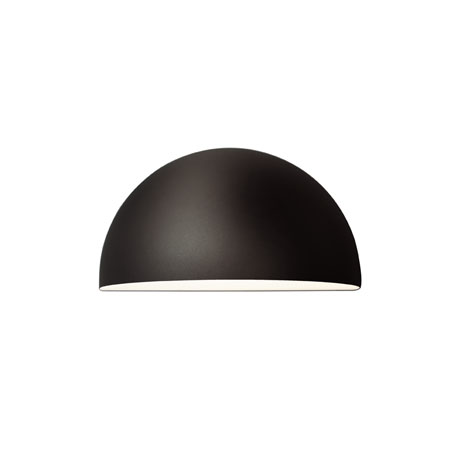

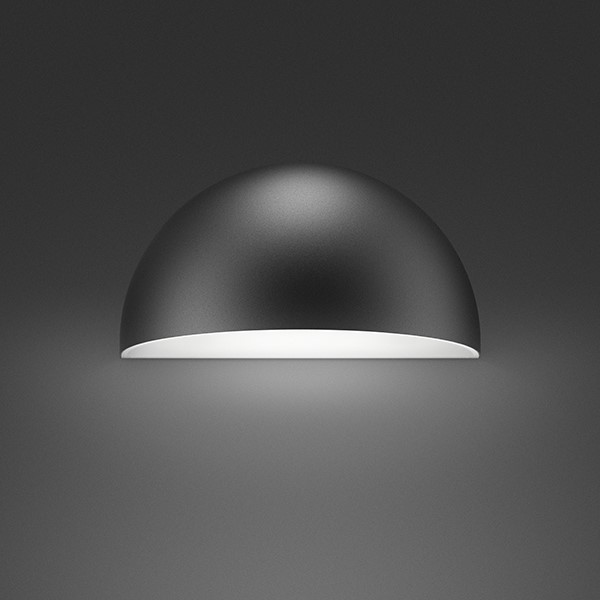

Quarto er tegnet af Torsten Thorup og Claus Bonderup tilbage i 80’erne, men er stadig aktuel på grund af sin enkle, klassiske kugleform. Quarto Lampen fra Focus Lighting adskiller sig fra mange tilsvarende produkter ved at ”have næse”; den er trukket lidt længere end den kvarte kugles form, hvilket giver en harmonisk form, der ikke virker afstumpet. Quarto Lampen har gennem årene bevist, at den tilpasser sig sine omgivelser, og samtidig understreger dens diskrete elegance byggeriets kvalitet.

Specifikationer

270 mm ude

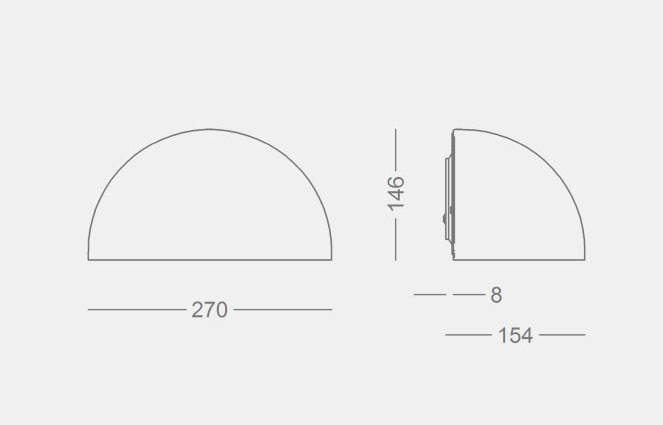

quarto270_ude_skitse

Armaturdata

QUARTO 270 UDENDØRS
Materiale Varmforzinket stål, messing eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Sort: Noir 900 Sablé, SN351F
Grafitgrå: YW355F

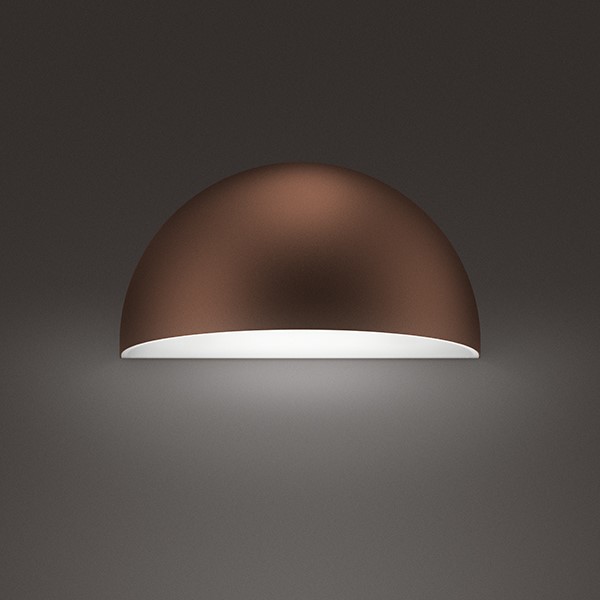

Corten brown: YX355F
Afskærmning Opaliseret polycarbonat, selvslukkende
Montering På væg eller vægdåse, evt. som uplight
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 3-polet, 4 mm2 klemme
Klassifikation IP45, klasse I, option for klasse II, IK04
Vægt 1,3 kg

Lyskilde- og driverdata

LED type Bridgelux V8
Operationel levetid min 100.000 timer ved ta max 25° C, L90B10
Systemforbrug 6, 9 eller 12 W
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SDCM
Virkningsgrad 76%

Driver LED driver, 20 W
Dæmpbar mod tillæg
Startstrøm max 5 A (50% efter 50 µs)
Operationel levetid min 100.000 timer
Alternativ Fås med driver og sensor (radar) for trådløs styring (bluetooth)

Varianter

Varenummer Quarto 270 udendørs
6807- 6 W LED, 250 mA
6803- 9 W LED, 350 mA
6804- 12 W LED, 500 mA

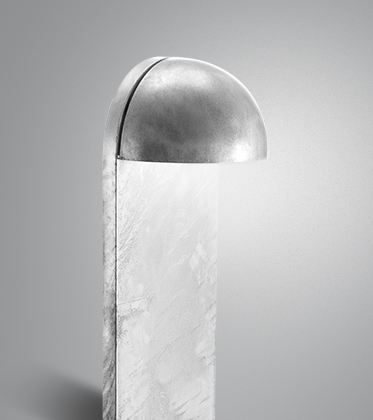

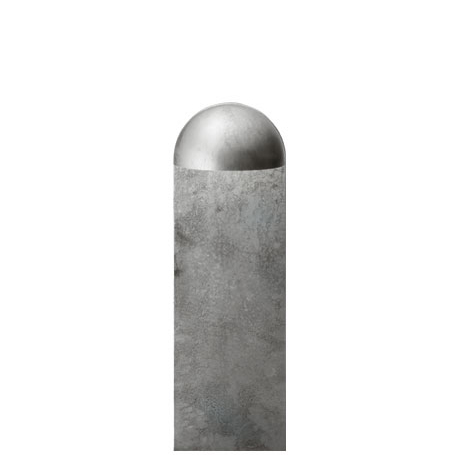

Kombineres med

Vælg farvekode, farvetemperatur m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve Farvetemperatur, LED
1 = hvid 927 = 2700 K, 90 Ra
3 = sort 930 = 3000 K, 90 Ra
4 = grafitgrå 940 = 4000 K, 90 Ra
6 = blank messing
8 = blank kobber
9 = galvaniseret
17 = corten brown
66 = noir 900

Dæmpning Klasse II
blank = uden dæmp blank = klasse I
V = 1-10 V K = klasse II
D = Dali
R = bluetooth sensor

Eksempel på varenummer: 6804-66927D = Quarto 270, 12 W LED, noir 900, 2700 K, 90 Ra, Dali

quarto270_ude_skitse

Armaturdata

QUARTO 270 UDENDØRS
Materiale Varmforzinket stål, messing eller kobber
Lakering Hvid: RAL 9010
Sort: RAL 9005
Sort: Noir 900 Sablé, SN351F
Grafitgrå: YW355F
Corten brown: YX355F
Afskærmning Opaliseret polycarbonat, selvslukkende
Montering På væg eller vægdåse
Tilslutning Tilgang i bagplade for 2 x 1,5 mm2 kabel, 3-polet, 4 mm2 klemme
Klassifikation IP45, klasse I, option for klasse II, IK04
Vægt 1,1 kg

Lyskildedata

E27 max 57 W, max længde 110 mm, max diameter 56 mm
Se anbefalinger nedenfor.
Virkningsgrad 58%

Varianter og tilbehør

Varenummer Quarto 270 udendørs
6001- max 57 W, E27

Tilbehør
1100-2 E27 LED, Philips Core Pro LED 9 W, 2700 K, 80 Ra, 15.000 timers drift
1100-3 E27 LED, Philips Core Pro LED 9 W, 3000 K, 80 Ra, 15.000 timers drift
1100-6 E27 LED, Deco Aurora dæmpbar, 7,5 W, 2700 K, 80 Ra, 20.000 timers drift

Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve Klassifikation
1 = hvid blank = klasse I
3 = sort K = klasse II
4 = grafitgrå
6 = blank messing
8 = blank kobber
9 = galvaniseret
17 = corten brown
66 = noir 900

Eksempel på varenummer: 6001-9 = Quarto 270, E27, galvaniseret

Medier & downloads

aarhus_5_1166

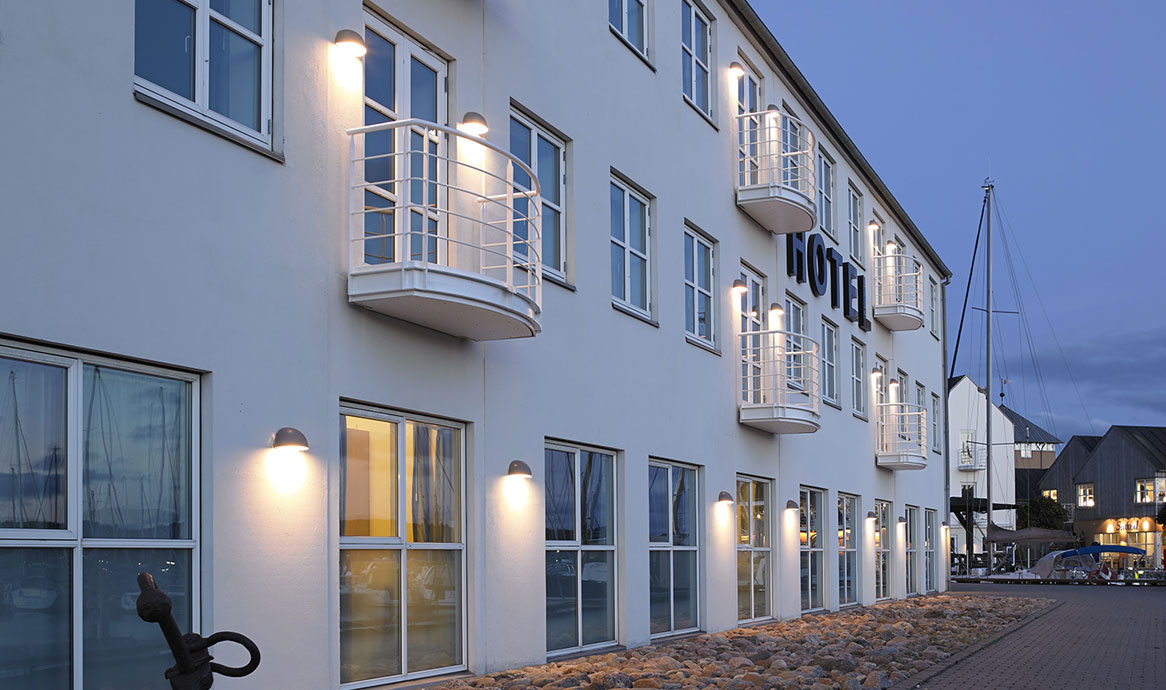

Qaurto 270 grafitgrå, Bed&Breakfast hotel i Marselis Havn, Aarhus

aarhus_3_1166

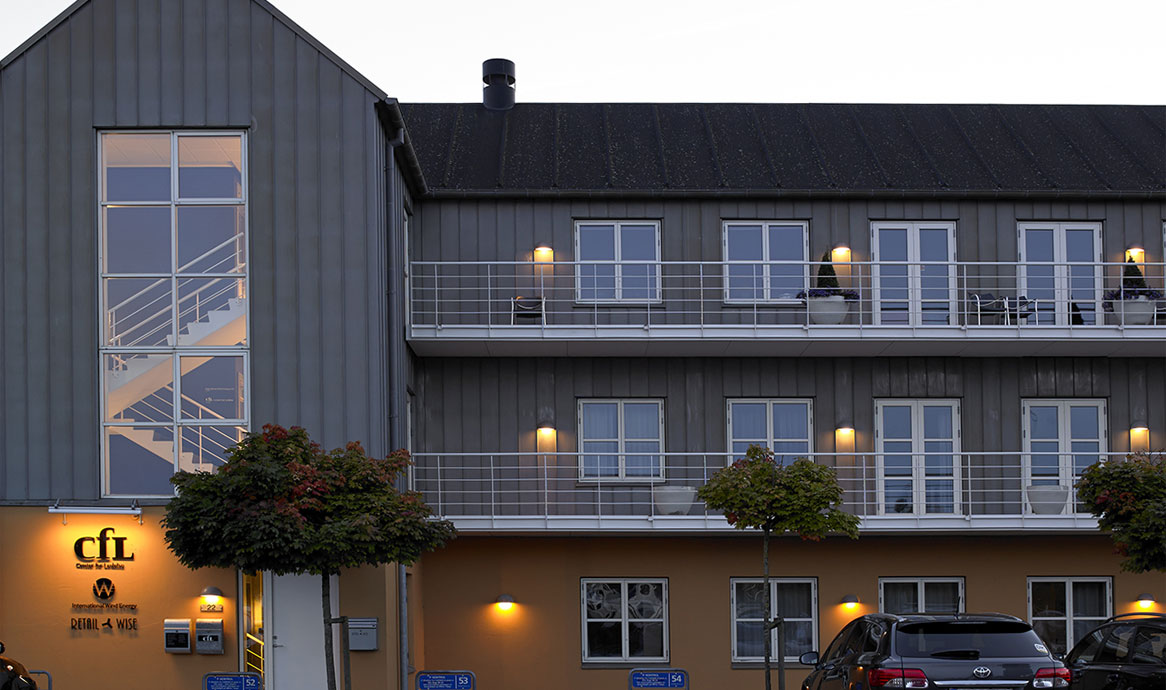

Quarto 270 grafitgrå, Bed&Breakfast hotel i Marselis Havn, Aarhus

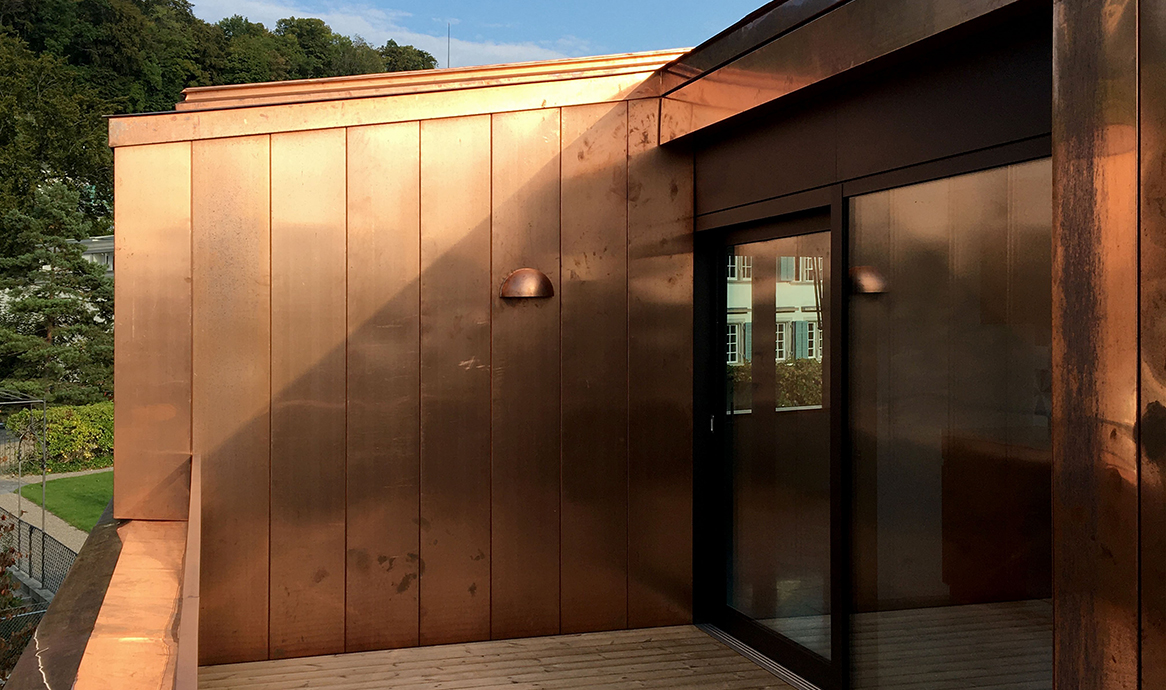

quarto-270_kupfer-unbehandelt_1166

Quarto 270 i ubehandlet kobber, Schweiz

quarto-270_kupfer_close_1166

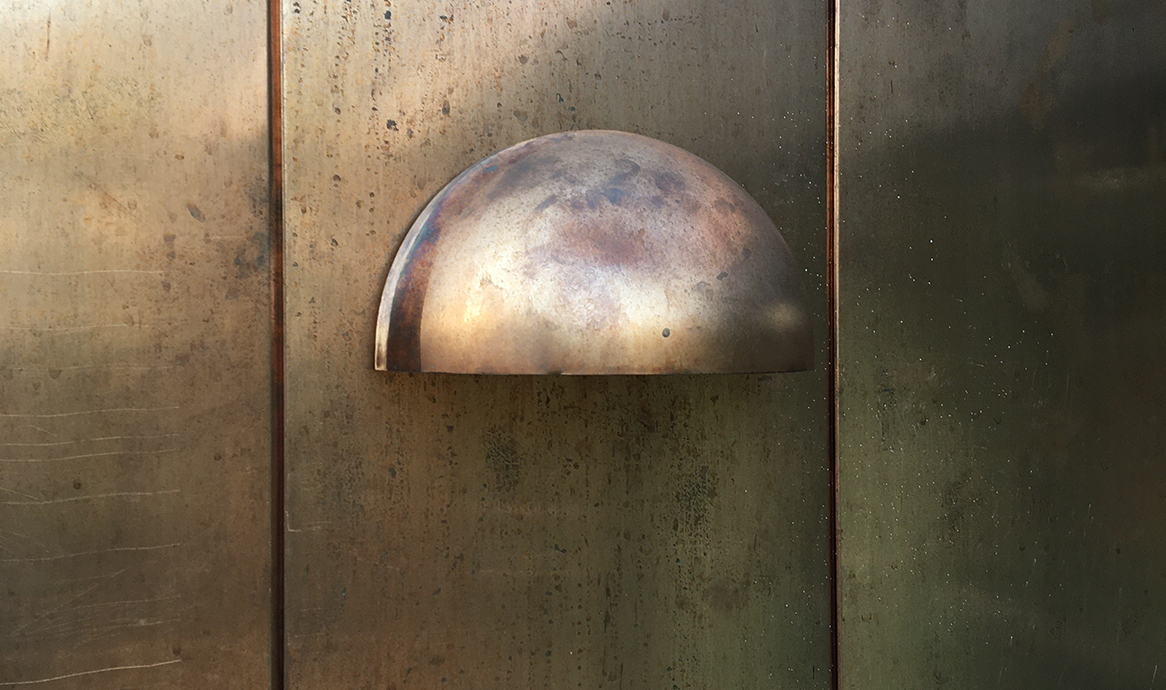

Quarto 270 i ubehandlet kobber, Schweiz

quarto270_galv_slotshusene_1166

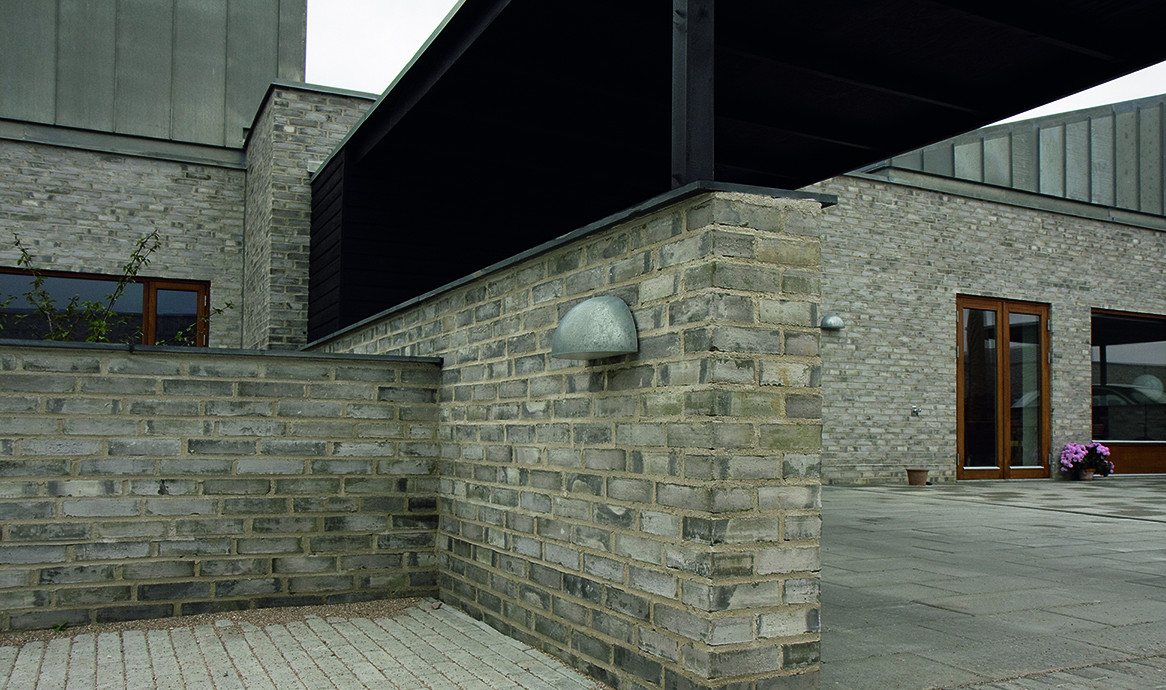

Quarto 270 galvaniseret

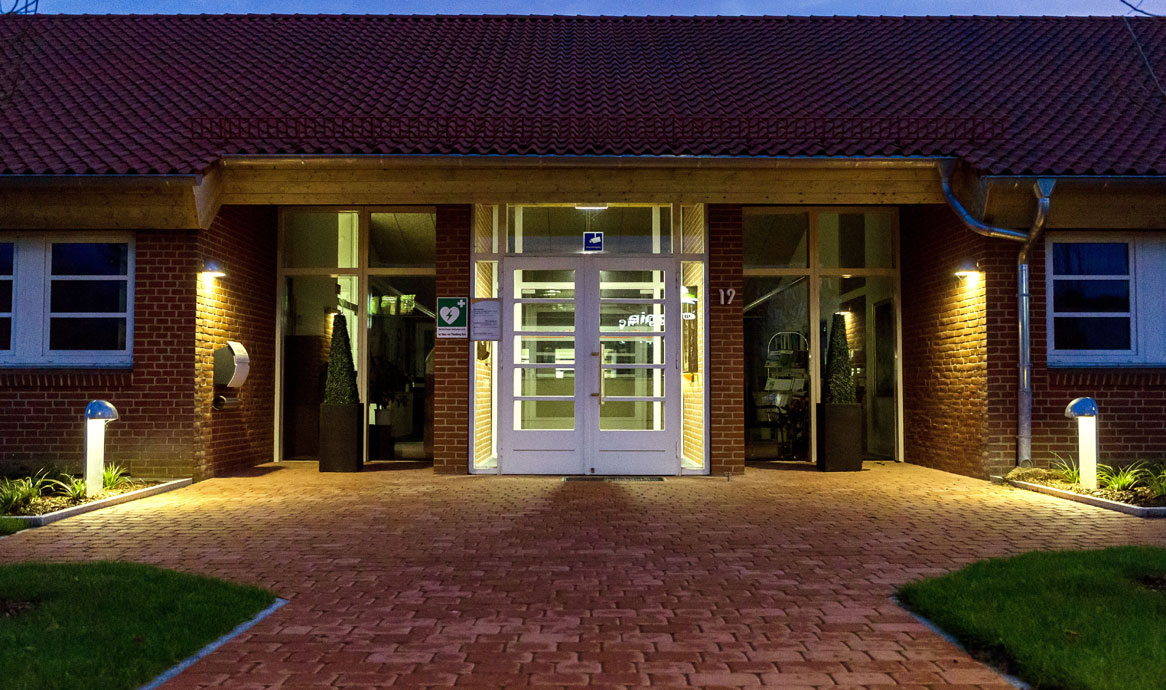

fla-focus-lighting-18_1166

Quarto 270 og Q-stander i galvaniseret udførelse, Flensborg Avis

Umbraco.Cms.Core.Models.Link Se flere billeder fra Flensborg

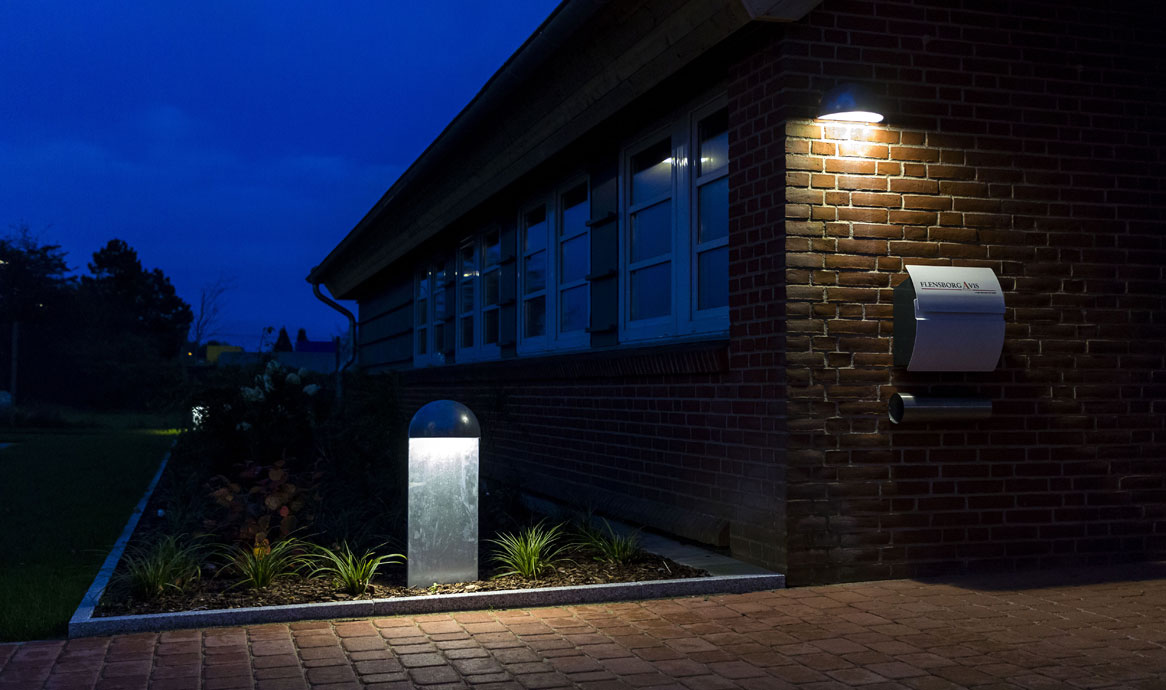

fla-focus-lighting-19_1166

Quarto 270 og Q-Stander, galvaniseret

Umbraco.Cms.Core.Models.Link Se flere billeder
fla-focus-lighting-21_1166

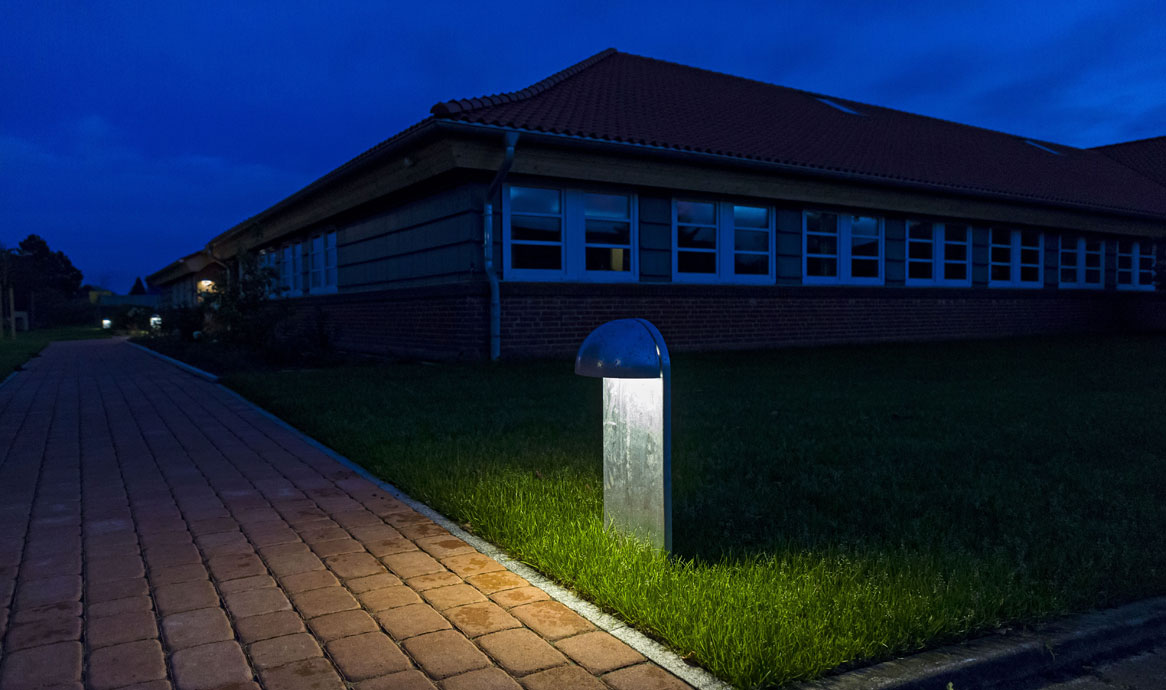

Quarto 270 og Q-Stander, galvaniseret

Umbraco.Cms.Core.Models.Link Se flere billeder

DesignTorsten Thorup & Claus Bonderup

Quarto Lampen er et af mange armaturer, som Torsten Thorup og Claus Bonderup har tegnet for Focus Lighting. Samarbejdet begyndte i slutningen af 70'erne med Confetti og andre pendler.

 - Se slide show med Focus-historien her.
