WAY tophængt, cirkulær LED

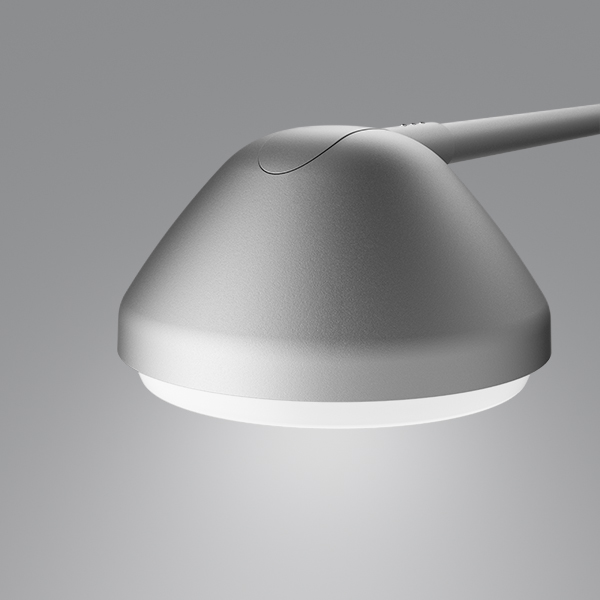

WAY er et fleksibelt vejarmatur, som med enkelt tilbehør kan monteres på wire eller på arm.

Den unikke afskærmning giver optisk føring og minimerer blænding.

Specifikationer

WAY tophængt, cirkulær LED

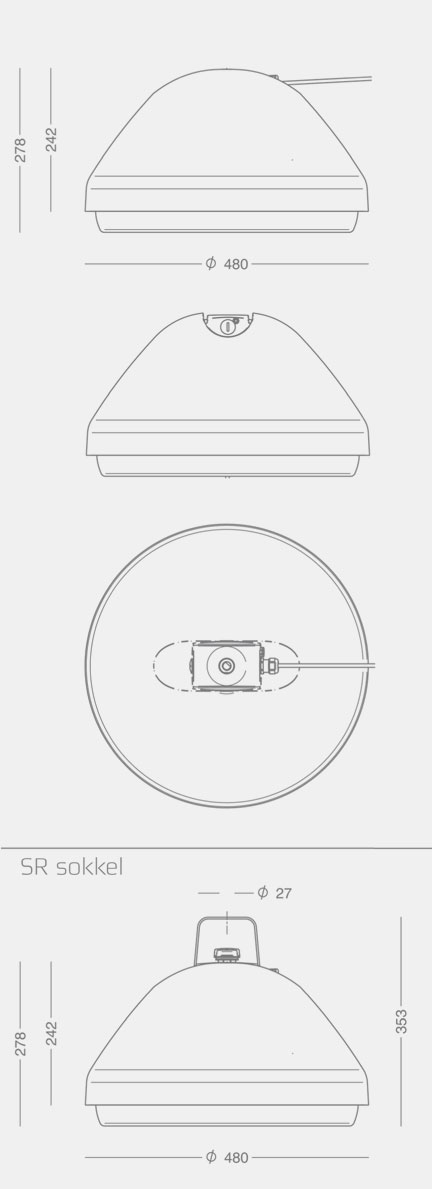

way_topentry_dk_f0

Armaturdata

WAY tophængt
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart, slagfast PMMA (acryl) med matteret kant
Montering G 3/4" rørgevind
Ledning Focus leverer og monterer ledning i form af 2 stk 2 m 2,5 mm2 eller 1 stk 10 m 2 x 1 mm2
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK08
Korrosionsklasse C4, option for C5
Vægt max 11 kg
Vindfladeareal 0,11 m2 (lateralt)

LED Low lumen

LED cirkulær Ø240, 64 dioder, CAT linser
Operationel levetid min 100.000 timer ved ta max 25° C, L80B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 3000 eller 4000 Kelvin
Farvegengivelse min 80 Ra
Farvenøjagtighed 4 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra 3000K: 850-6700 lm
4000K: 900-7150 lm
Virkningsgrad 91%

LED High lumen

LED cirkulær Ø240, 64 dioder, CAT linser
Operationel levetid min 100.000 timer ved ta max 25° C, L80B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 3000 eller 4000 Kelvin
Farvegengivelse min 80 Ra
Farvenøjagtighed 4 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra 3000K: 1110-9250 lm
4000K: 1200-9950 lm
Virkningsgrad 91%

Driverdata

Driver, Low lumen Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver, High lumen Xitanium Full Xi FP 110 W 0,3-1,0 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)

Operationel indgangsspænding, AC 80-264 Vac
Operationel indgangsspænding, DC 168-275 Vdc
Nominel spænding, AC 220-240 Vac
Nominel spænding, DC 186-250 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer Way tophængt
9801- Low lumen, programmerbar, max 83 W
9802- High lumen, programmerbar, max 100 W

Tilbehør

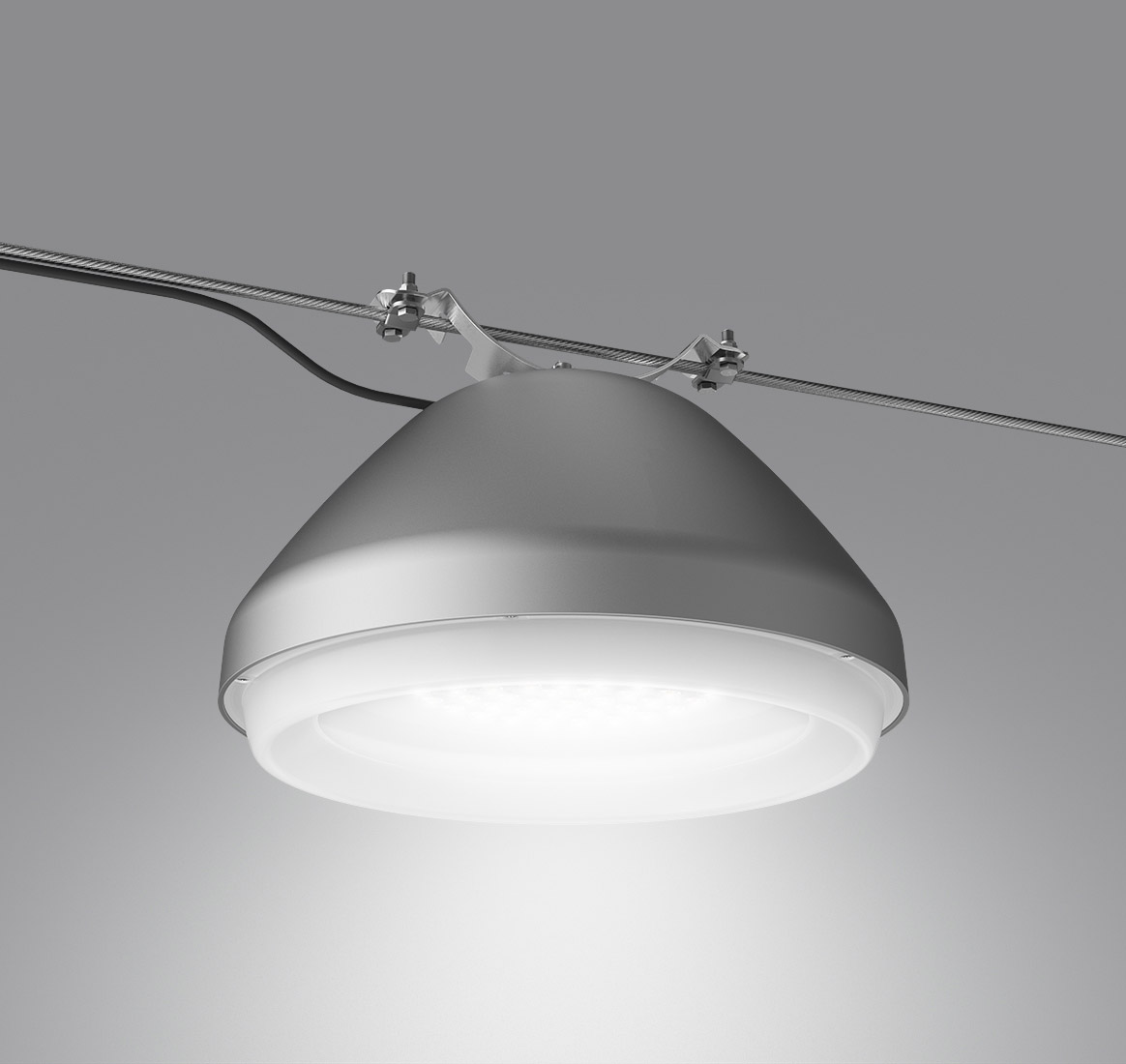

1715-0 Bøjle for montage på enkeltwire
1716-0 Bøjle for montage på enkeltwire, SR sokkel
1717-0 Sæt med møtrikker og låseskiver for 3/4" gevind, SR sokkel

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 830 = 3000 K, 80 Ra
4 = grafitgrå 840 = 4000 K, 80 Ra
9 = silvergrå
17 = corten brown
66 = sort noir 900

Ledning Dæmpning/styring
2 = 2 stk 2 m 1x2,5 mm2 blank = programmerbar
10 = 1 stk 10 m 2x1 mm2 D = DALI-2 (4/5-leder kabel)
F = LineSwitch
R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 9801-98302 = Way tophængt, cirkulært LED board med CAT linser, Low lumen, silvergrå, 3000 K, 80 Ra, 2 m ledning

Medier & downloads

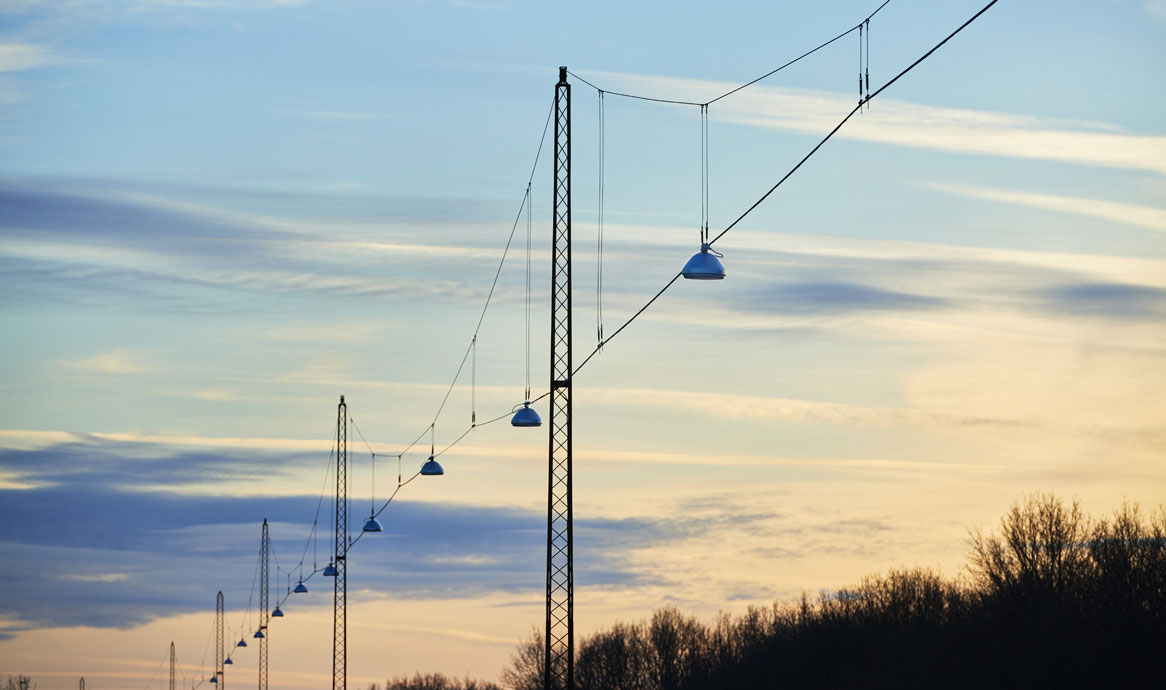

way_2836_1166

Way tophængt, silvergrå, Brøndby Kommune, Avedøre Havnevej

Umbraco.Cms.Core.Models.Link Flere billeder af Way

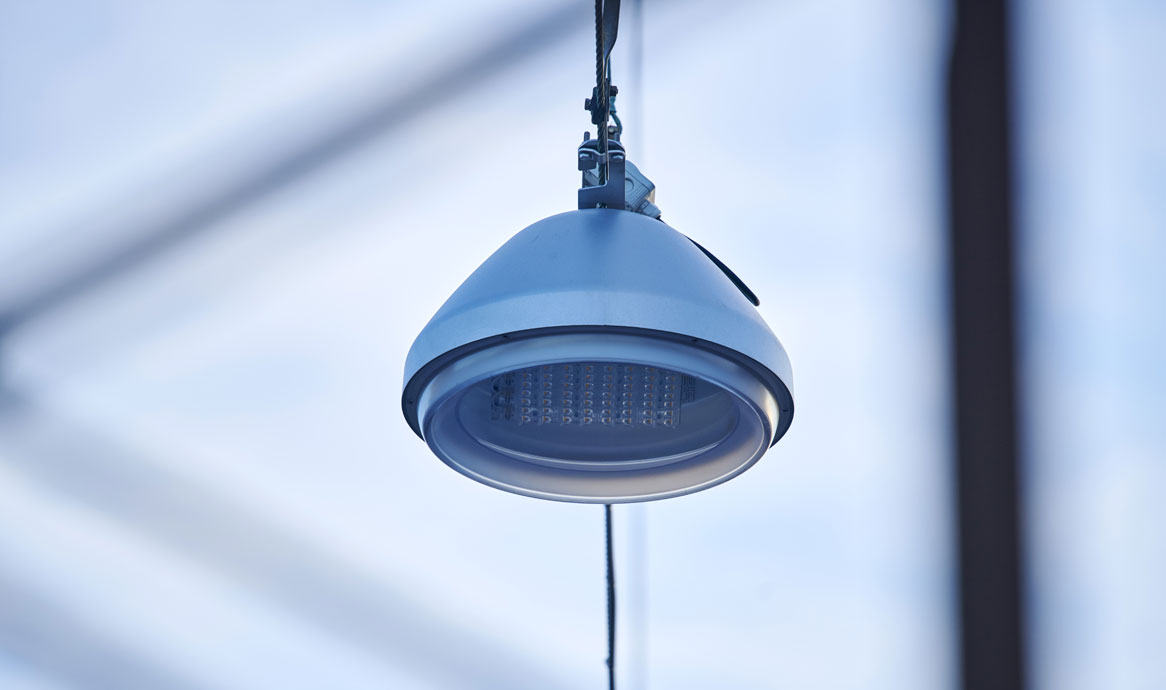

way_2803_close_1166

Way tophængt, 19.000 lumen og symmetrisk vådvejsoptik, Avedøre Havnevej

Umbraco.Cms.Core.Models.Link Flere billeder af Way

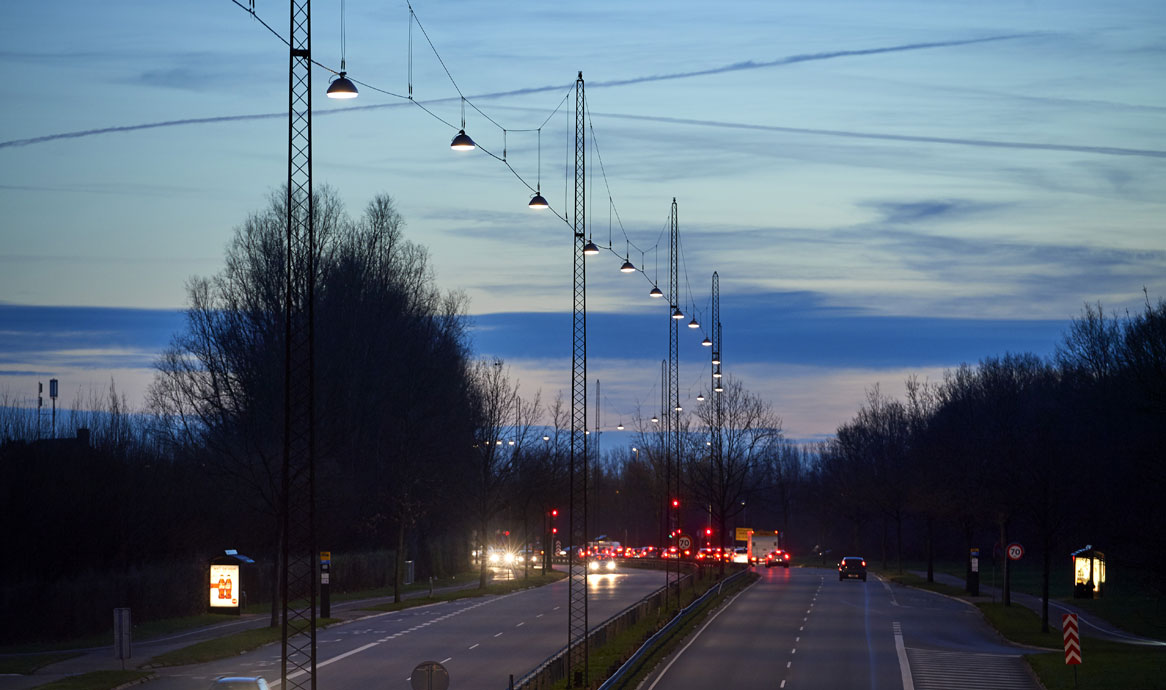

way_8651_1166

Way silvergrå, Brøndby Kommune, Avedøre Havnevej

Umbraco.Cms.Core.Models.Link Se flere billeder af Way
way_8666_l_1166

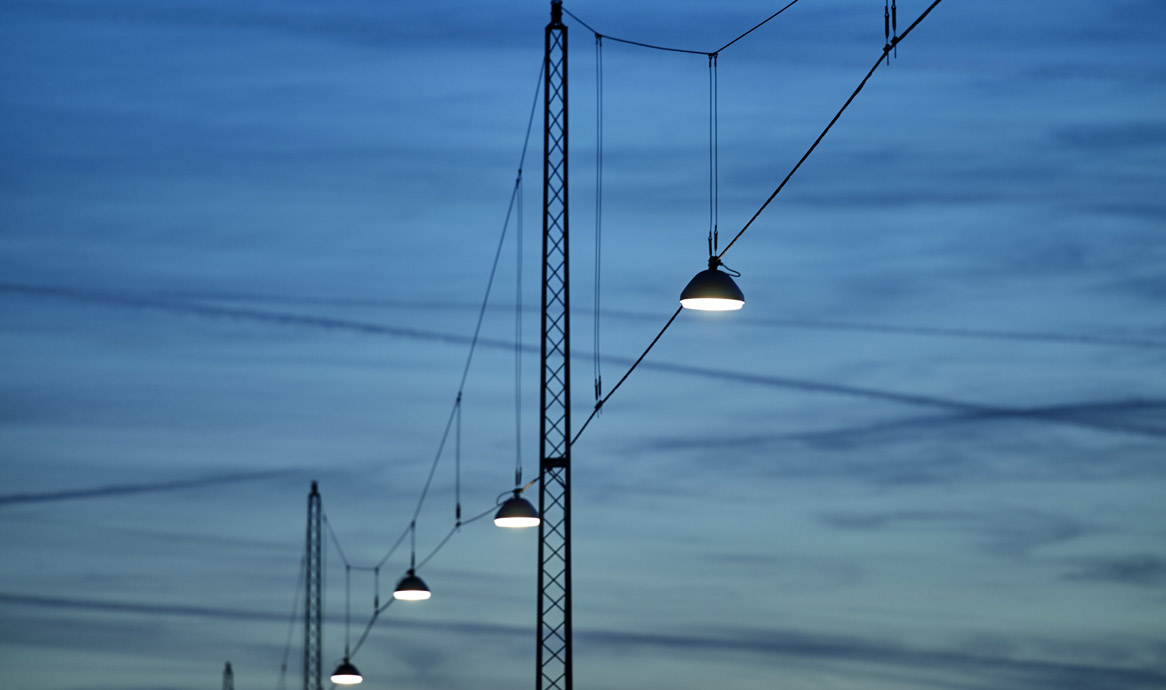

Way - "showing the way" - med sin lysende ring - uden at blænde

Umbraco.Cms.Core.Models.Link Se flere billeder af Way
way_8742_l_1166

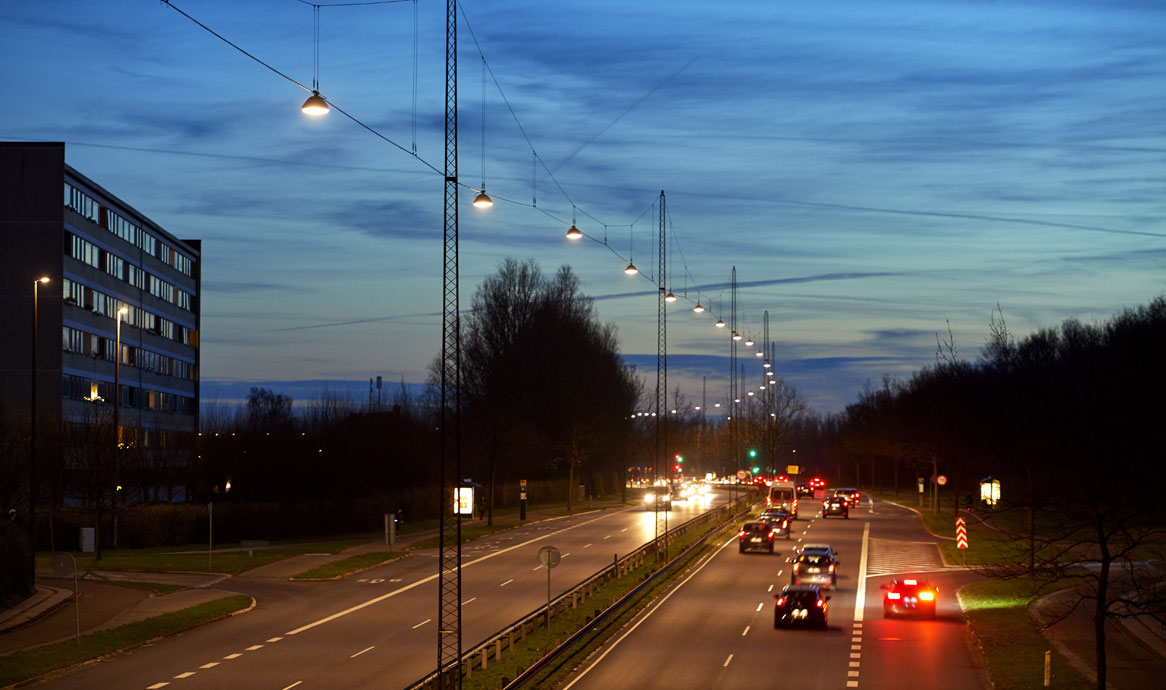

Way med vådvejsoptik, 19.000 lumen

Umbraco.Cms.Core.Models.Link Flere billeder af Way tophængt

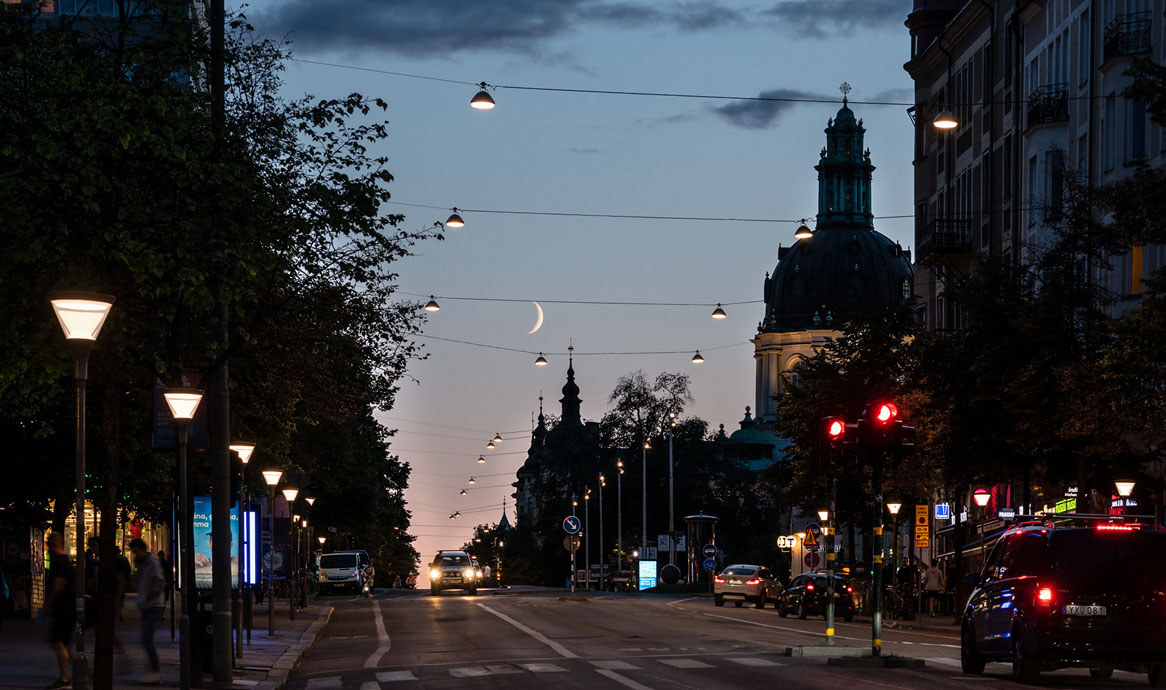

way_sky_stockholm_9650_1166

Way og Sky på Sveavägen i Stockholm. Armaturerne er forberedt for smart city løsninger med SR sokkel.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Stockholm
way_stockholm_9652_1166

Way, Sveavägen i Stockholm.

Umbraco.Cms.Core.Models.Link Flere billeder fra Stockholm

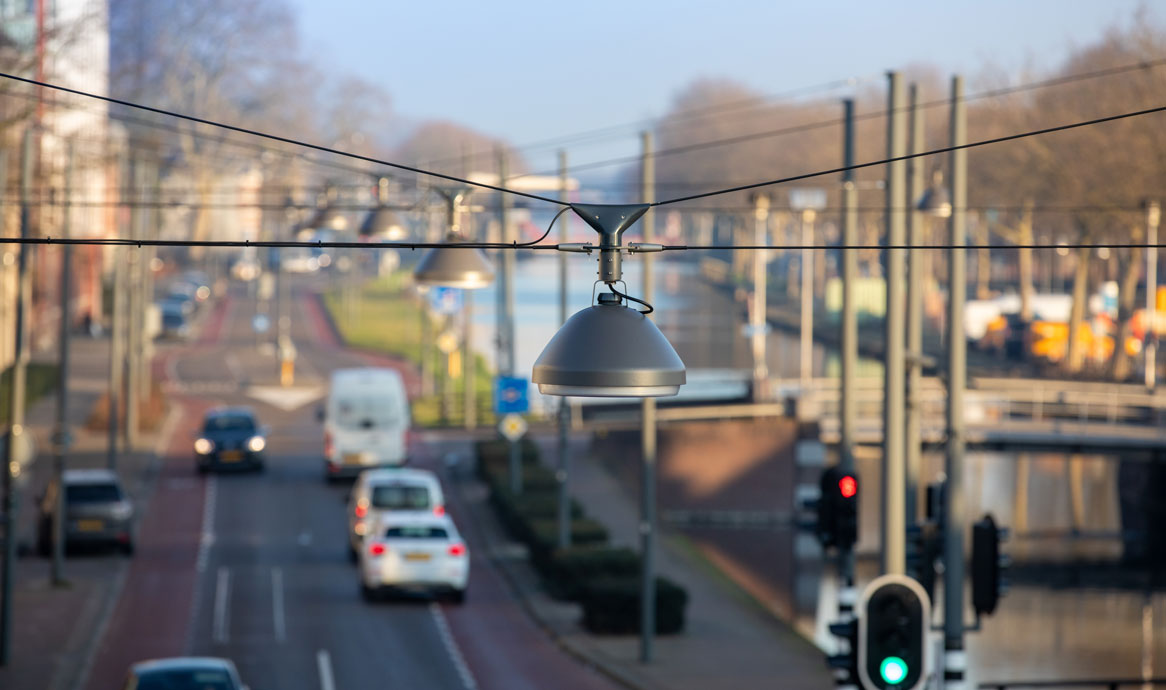

waywire_close_5570_1166

Way er brugt i mange varianter i hollandske Helmond. Alle med Zhaga sokkel for kommunikation.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Helmond
waywire_longrow_5612_1166

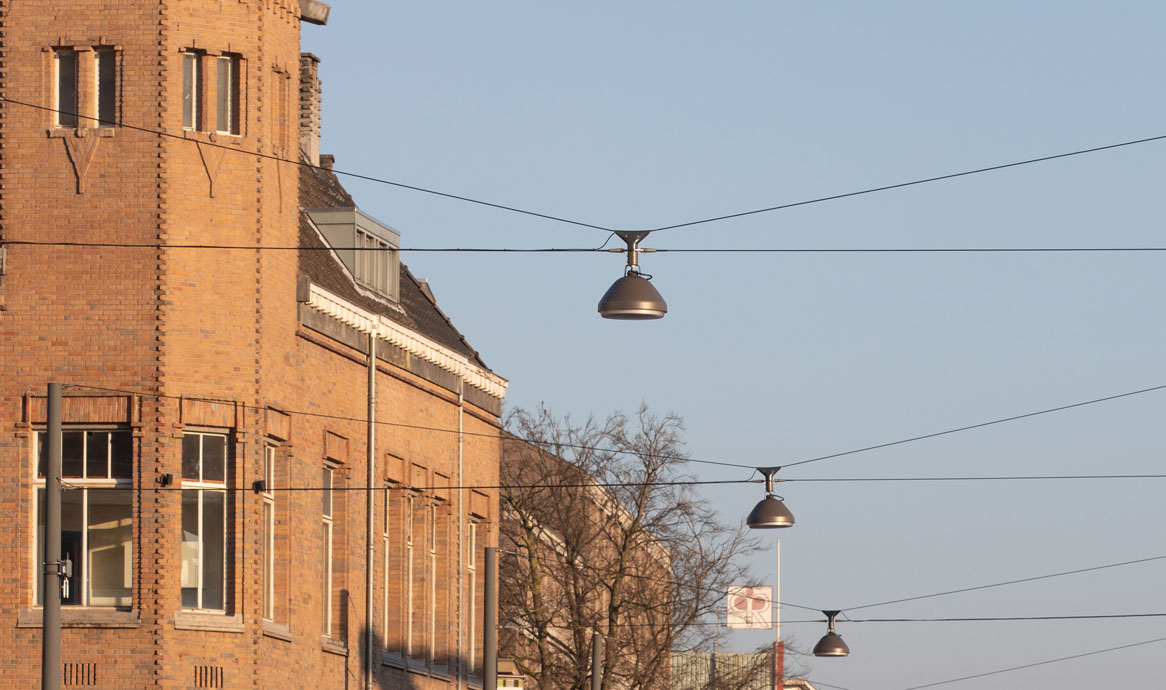

Way, grafitgrå, Helmond, Holland. Alle med Zhaga Book 18 sokkel for smart city formål.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Helmond

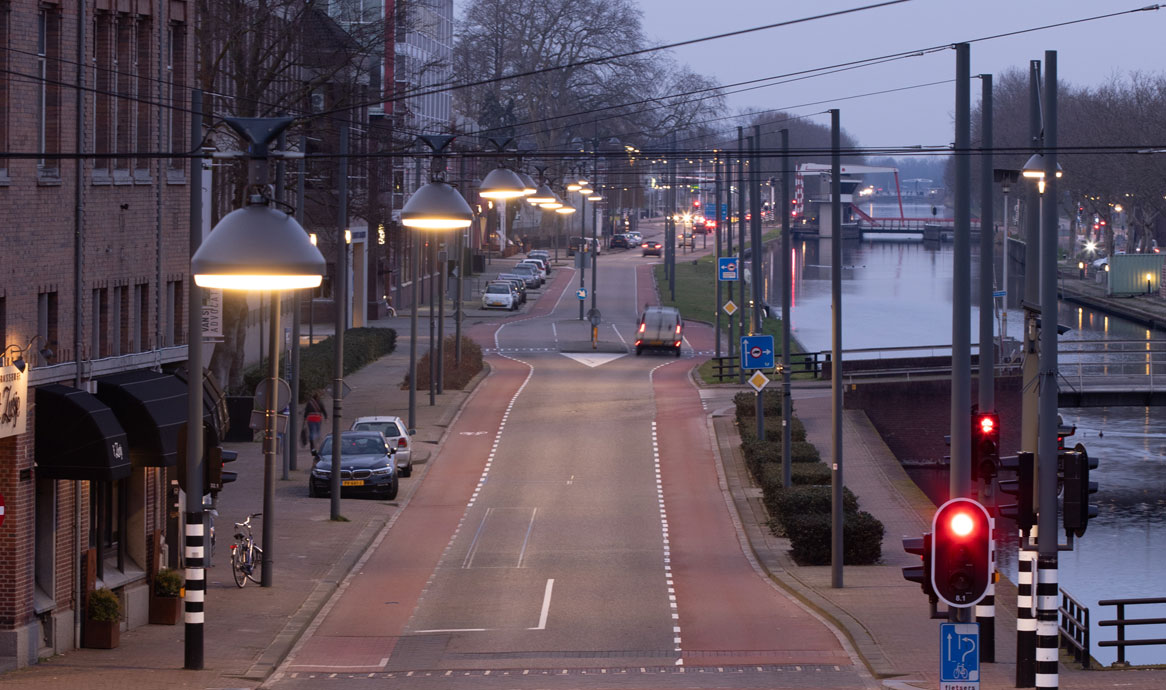

waywire_longrow_5431_1166

Way viser vej med sin lysende ring, som begrænser blænding. Her Helmond, Holland. Alle med SR sokkel for kommunikation.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Helmond
way_wire_547a2642_1166

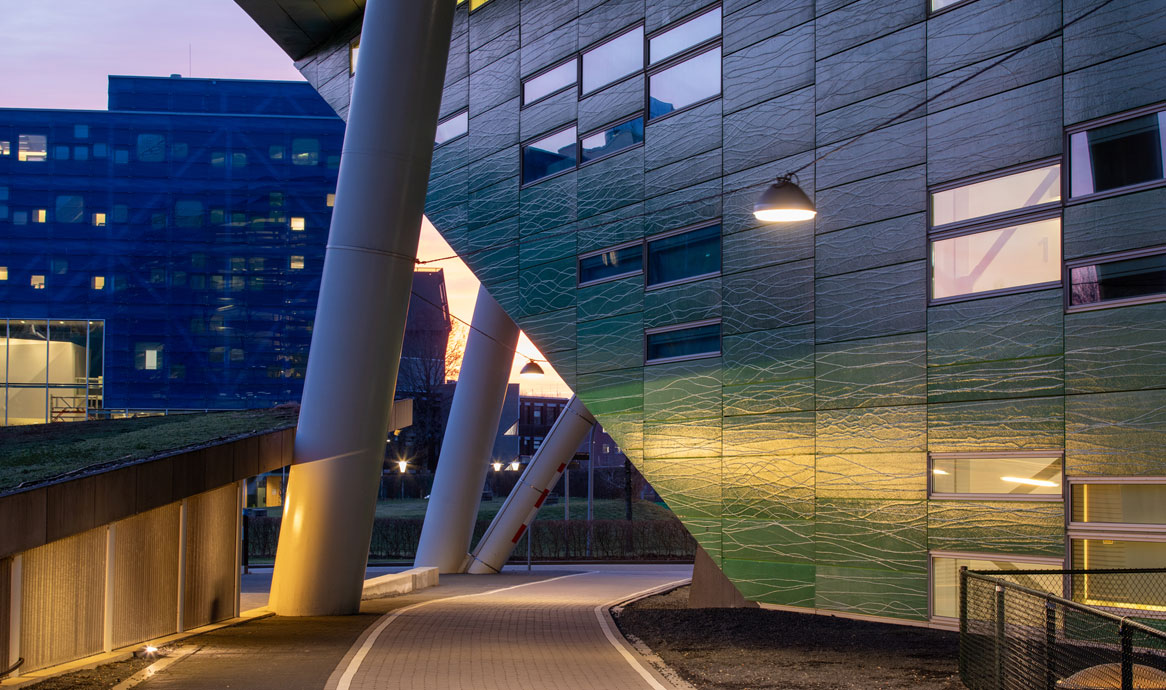

Way omkring Campus Zernike, Groningen, Holland

Umbraco.Cms.Core.Models.Link Se flere billeder fra Groningen
way_wire_4_udenlys_1166

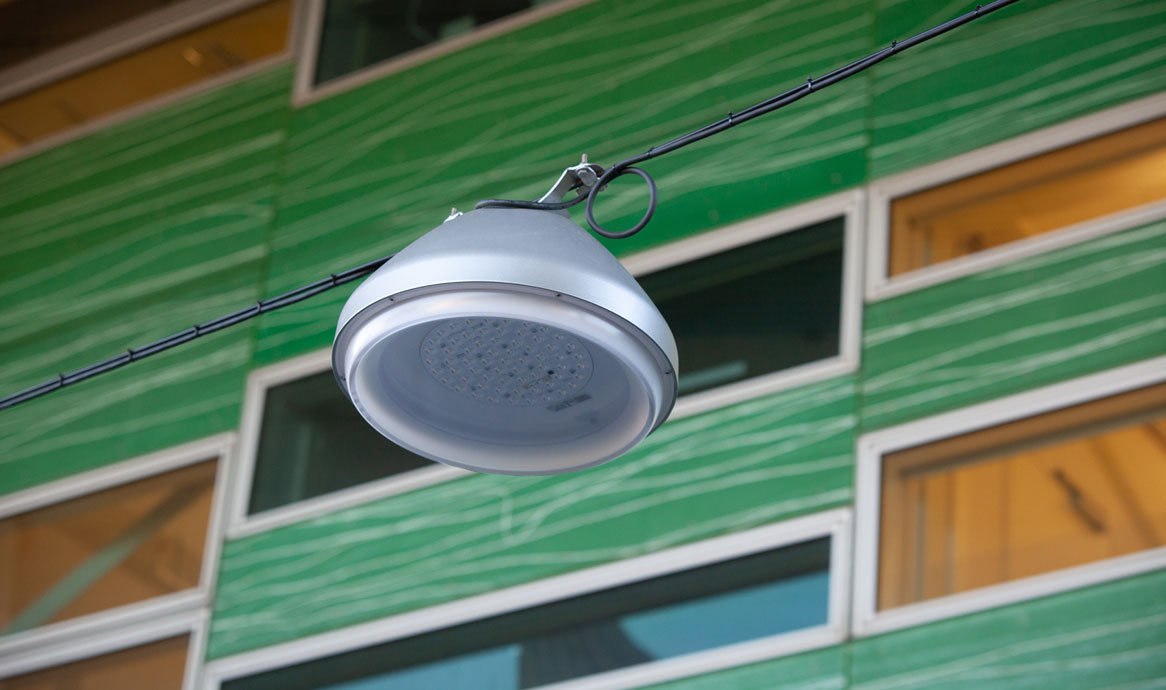

Way wirehængt med rundt LED board, Groningen, Holland

Umbraco.Cms.Core.Models.Link Se flere billeder fra Groningen

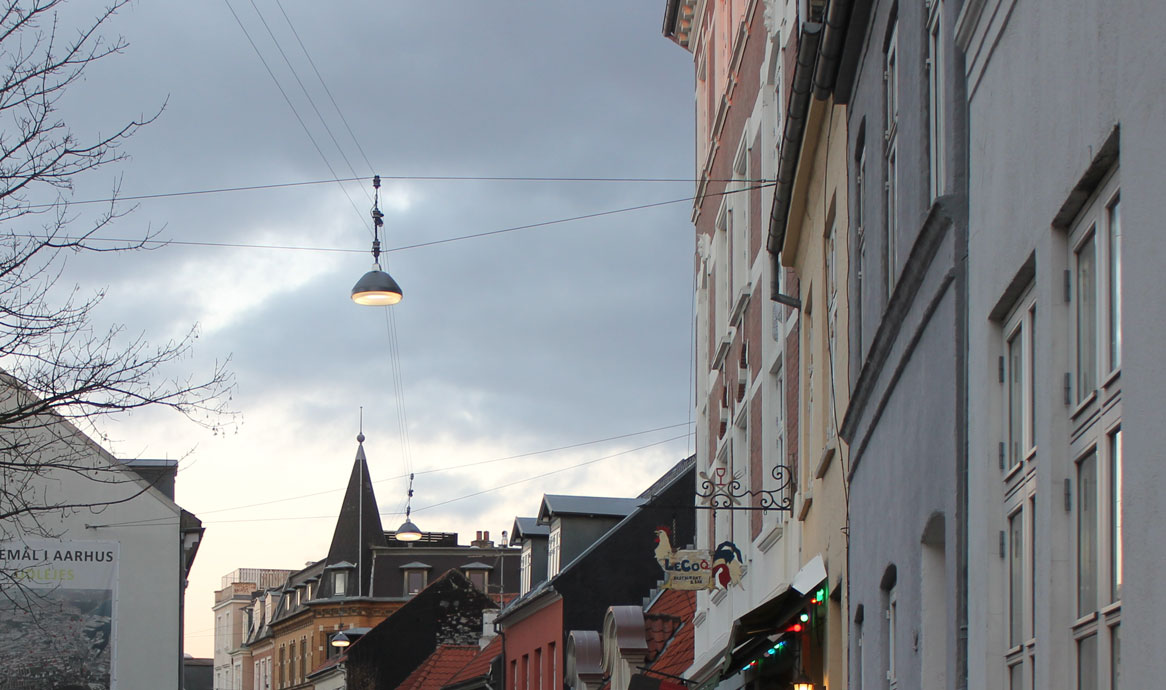

way_aarhusc_0921_1166

Way med cirkulær LED og catenary linser, Aarhus C. Den opaliserede kant sikrer behageligt lys og giver optisk føring.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus
way_aarhusc_0960_1166

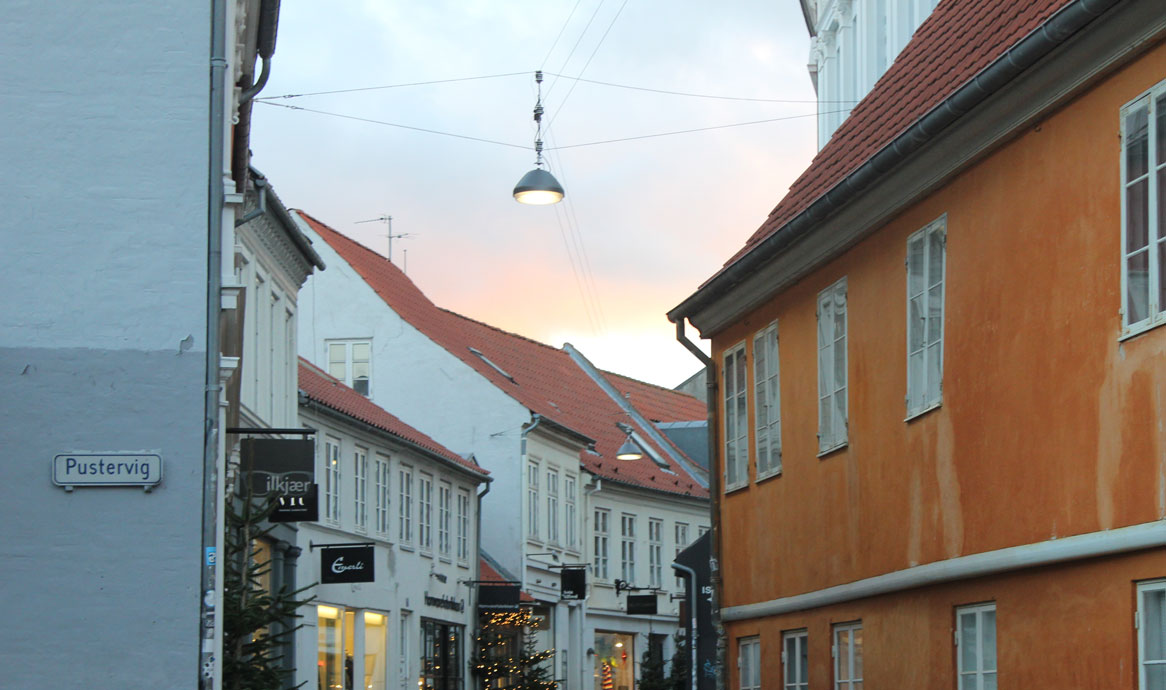

Way, grafitgrå, viser vej gennem Aarhus C

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus
way_aarhusc_0980_1166

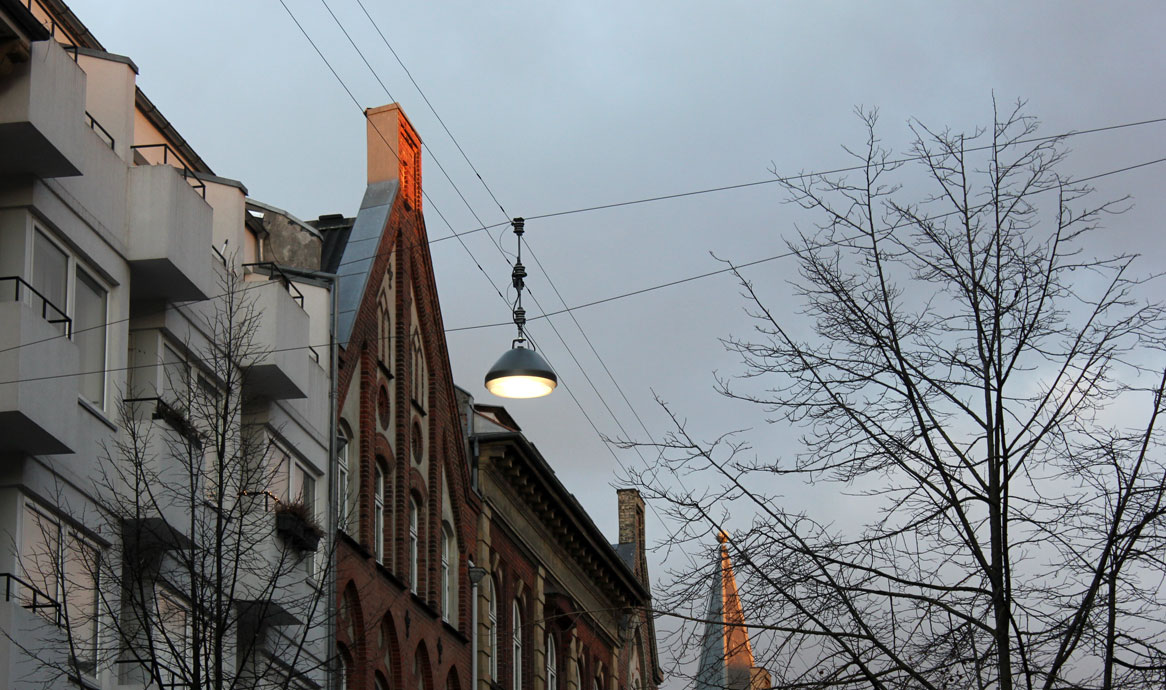

Der er monteret sensor-ready Zhaga Book 18 sokkel på Way i Aarhus C

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus

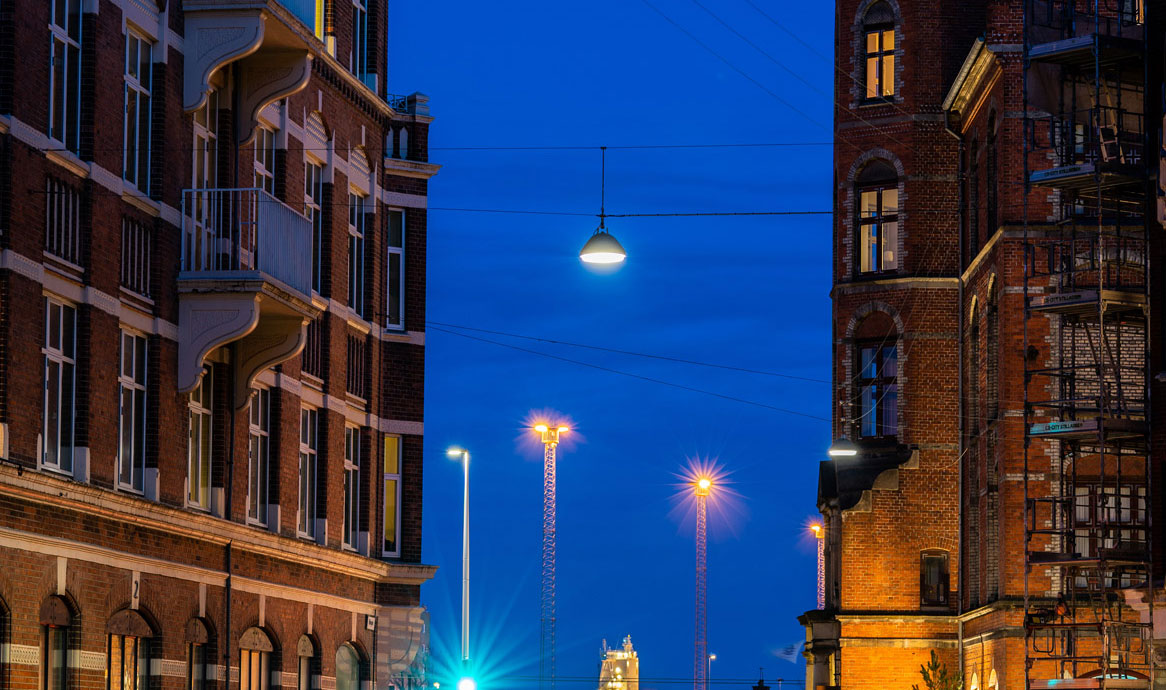

way_aarhusc_2015_1166

Way - Aarhus C

way_aarhusc_1005_1166

Way har cirkulært LED board og catenary linser

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus

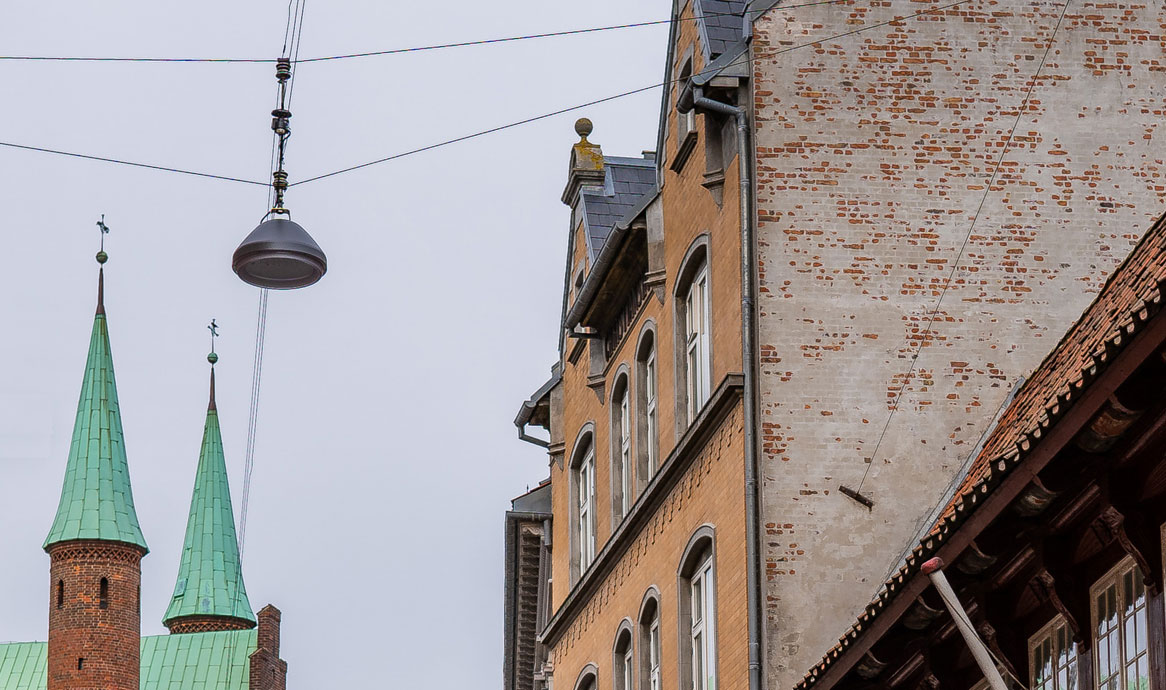

way_aarhusc_145129_1166

Way er forberedt for fremtidige smart-city formål ved hjælp af Zhaga Book 18 soklen på toppen.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus

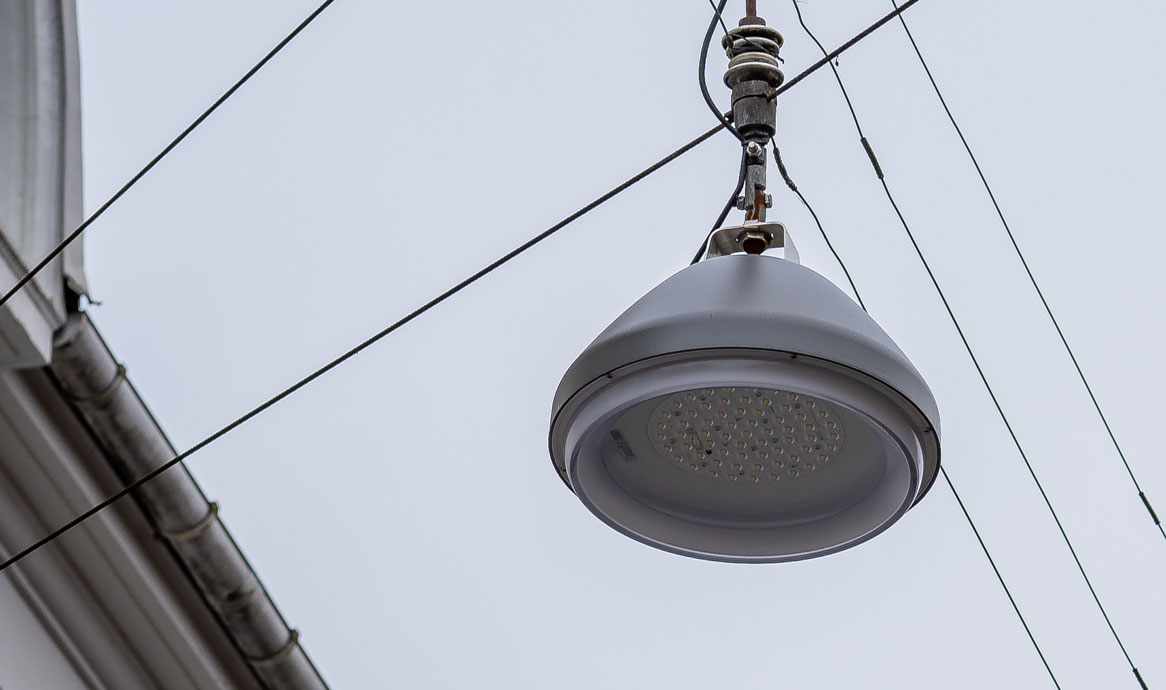

way_aarhusc_151959_1166

Way armaturet har rundt board med catenary linser, op til 9700 lumen. Den opaliserede ring sikrer det behagelige lys uden blænding.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus
jt_aarhus_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus
waywire_0309_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus

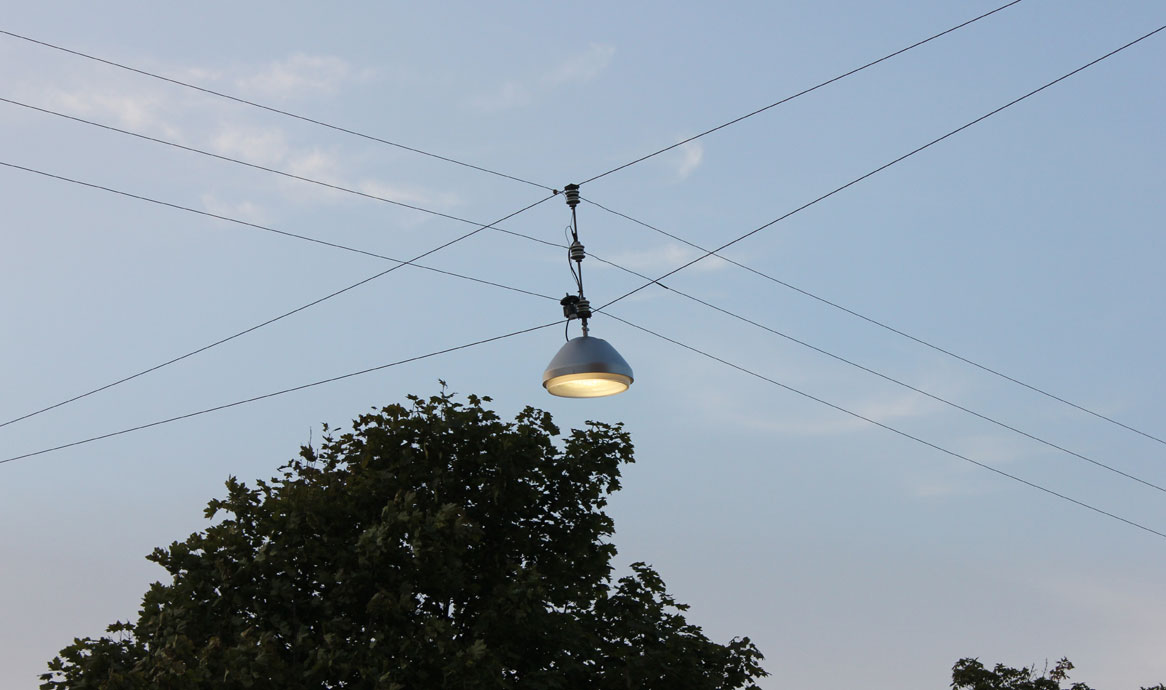

waywire_0328_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus

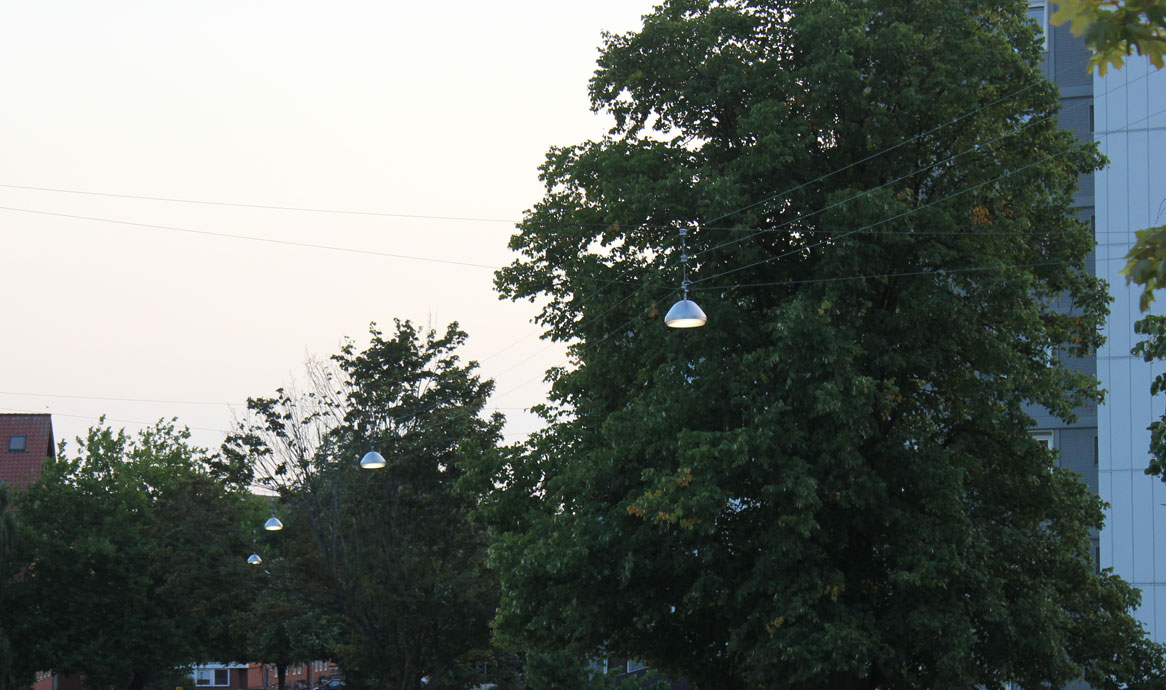

waywire_0319_1166

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus
jt_aarhus_2_1166

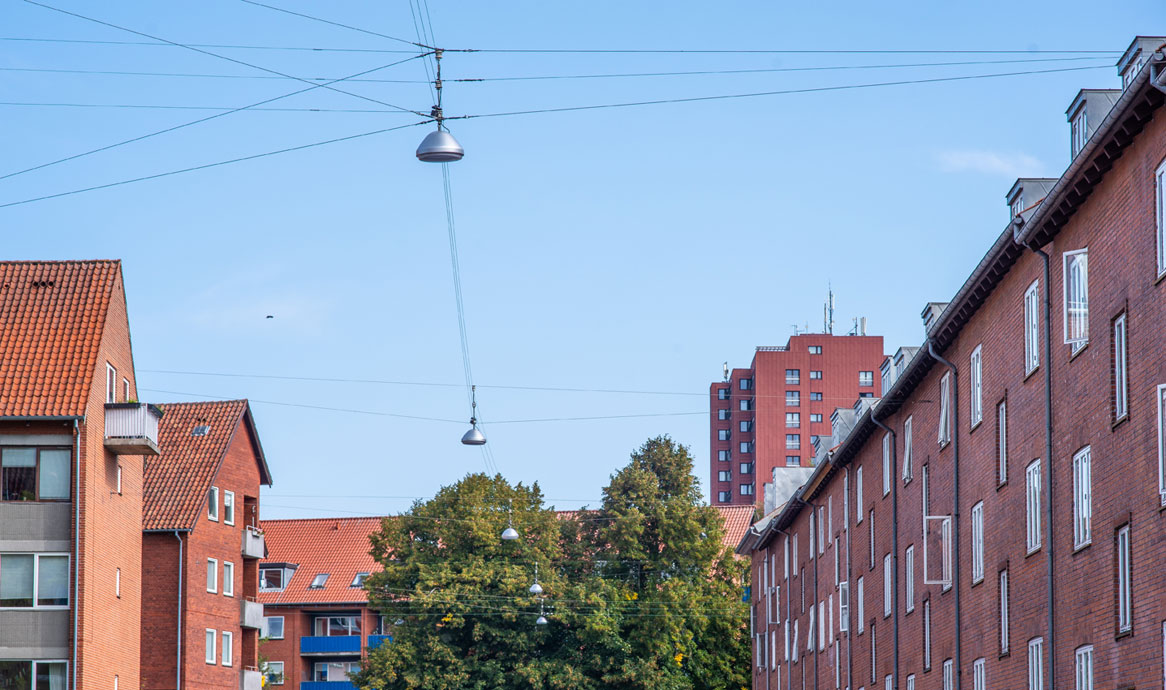

Way med cirkulært LED board, Langenæs Allé, Aarhus Kommune.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Aarhus

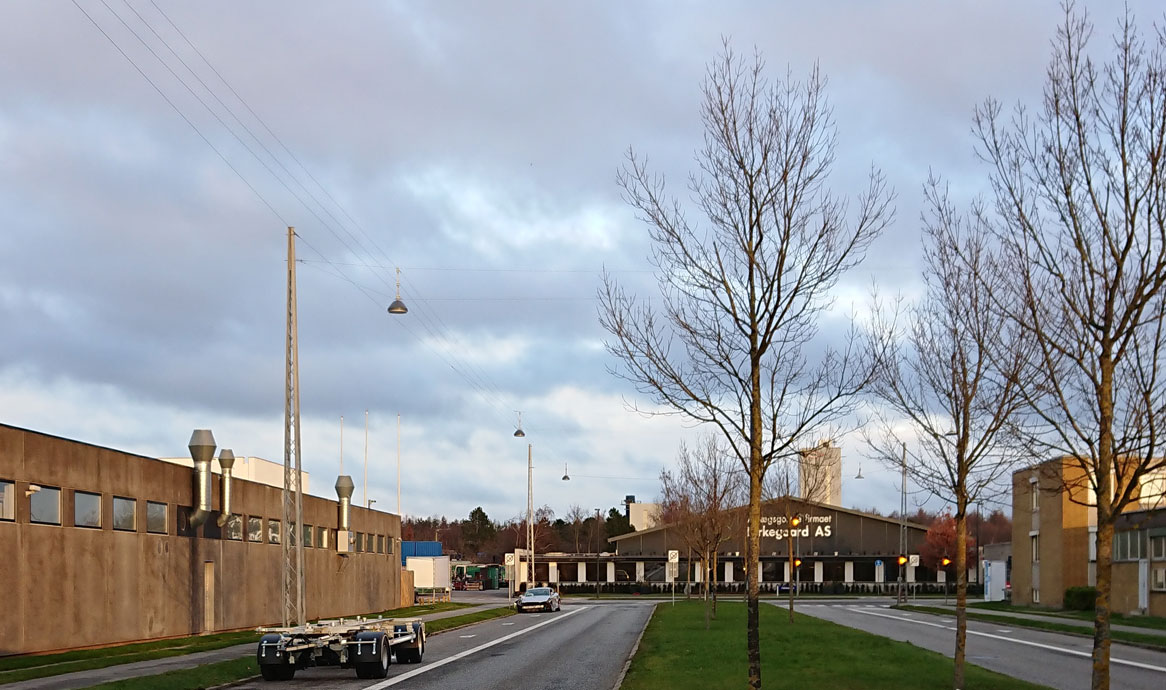

way_doll_3848_1166

Way er ophængt i DOLL Living Lab.

way_doll_3845_1166

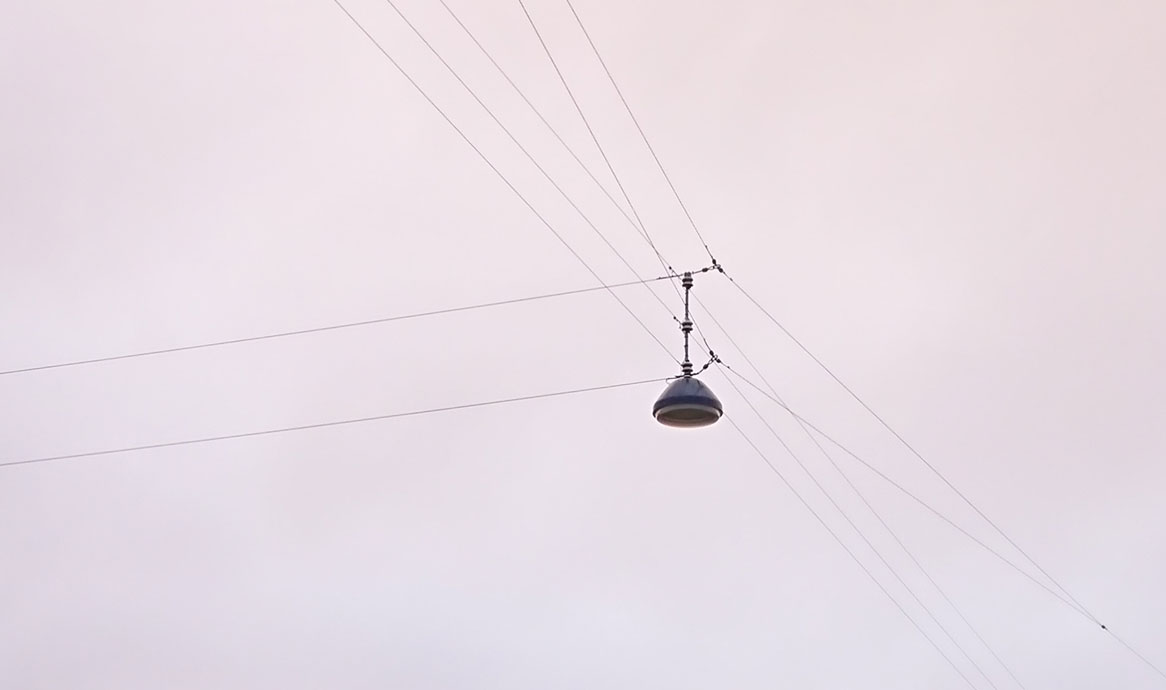

Way i DOLL Living Lab. Den grå farve er RAL 7024.

DesignAART Designers

WAY er et nyt vejarmatur til wire eller arm. AART Designers har tegnet armaturet for Focus Lighting, og som med de øvrige AART designs er der tale om moderne linjer i en klassisk form - et enkelt, nordisk design, som passer til forskelligartede vejforløb og byrum.

Vi har ønsket at skabe en moderne klassiker, som i kraft af sin enkelhed, fleksibilitet og minimale lysforurening lever op til krav om bæredygtighed og fremtidssikring. Vi har udviklet en afskærmning, der kombinerer anti-blænding og funktionelt design. WAY armaturet opleves behageligt af trafikanter og beboere langs vejen både med og uden lys. Når lyset er tændt, fremstår armaturet som en markør på ruten. Afskærmningen minimerer blænding og medvirker til armaturets markante, unikke udtryk.
