NYX 330 FF MED LINSER

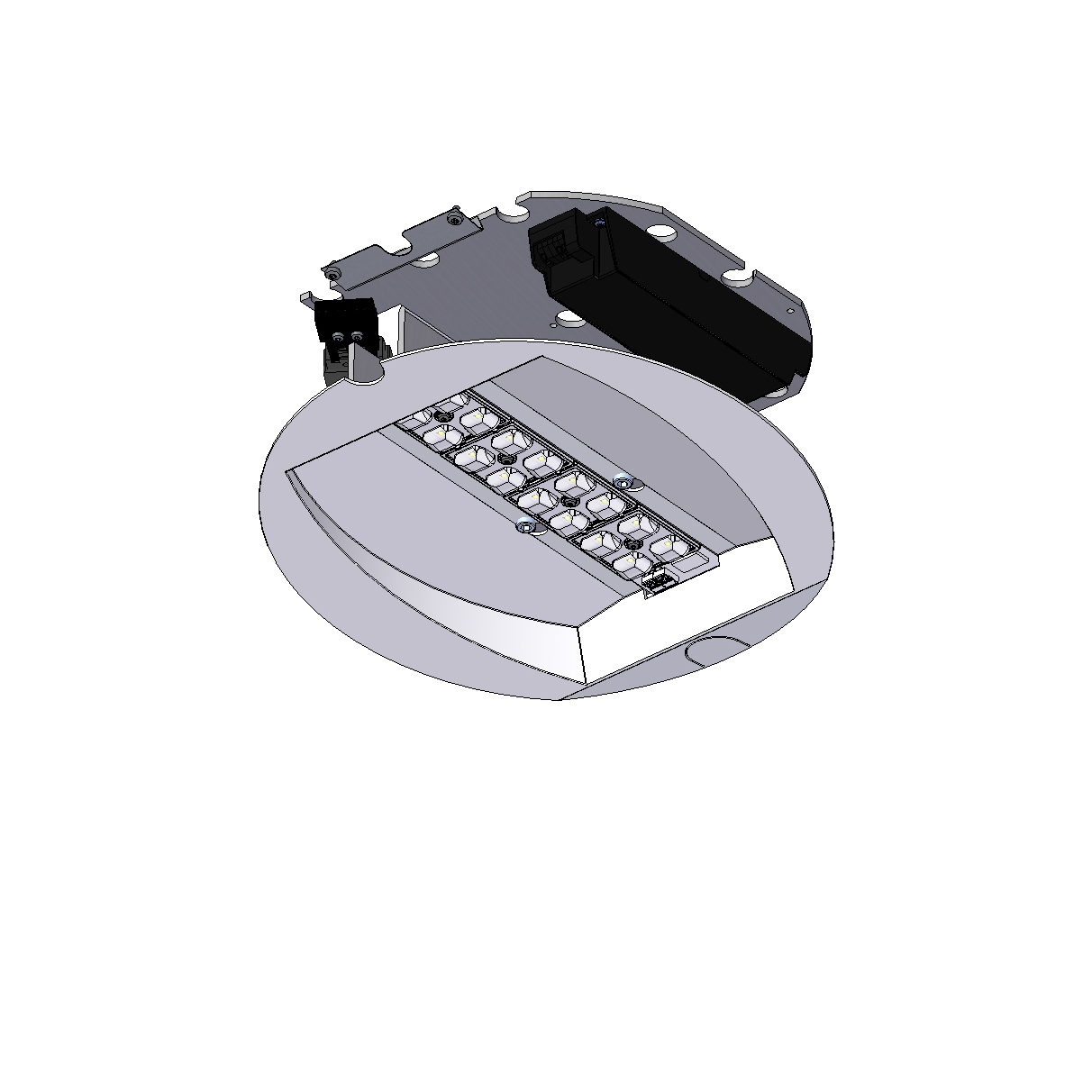

Komplet LED modul til nem og energieffektiv opgradering af eksisterende Nyx 330 armaturer.
Specifikationer
NYX 330 FF MED LINSER
LED Low lumen
| LED med linser | FF-DA T3 til stier og lokalveje, E-klasse |
|---|---|
| Operationel levetid | min 100.000 timer ved ta max 25° C, L90B10 |
| Constant lumen output | |
| Temperaturområde | -30 til +35° C |
| Farvetemperatur | 2700, 3000 eller 4000 Kelvin |
| Farvegengivelse | min 70, typisk 75 Ra, option for 80 Ra* |
| * OBS: Længere leveringstid ved 80 Ra | |
| Farvenøjagtighed | 5 steps SDCM |
| Blændingsklasse | D6 |
| Afskærmningsklasse, 13201-2 2015 | G*1 |
| Lysstrøm | De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet. |
| LED-lumen, 1xFF, 70 Ra | 3000K: 450-3250 lm |
| 4000K: 475-3500 lm | |
| LED-lumen, 1xFF, 80 Ra | 2700K: 375-2750 lm |
| 3000K: 400-2900 lm | |
| 4000K: 410-3050 lm | |
| Virkningsgrad | 85% |
LED High lumen
| LED med linser | FF-DA T3 til stier og lokalveje, E-klasse |
|---|---|
| Operationel levetid | min 100.000 timer ved ta max 25° C, L90B10 |
| Constant lumen output | |
| Temperaturområde | -30 til +35° C |
| Farvetemperatur | 2700, 3000 eller 4000 Kelvin |
| Farvegengivelse | min 70, typisk 75 Ra, option for 80 Ra* |
| * OBS: Længere leveringstid ved 80 Ra | |
| Farvenøjagtighed | 5 steps SDCM |
| Blændingsklasse | D6 |
| Afskærmningsklasse, 13201-2 2015 | G*1 |
| Lysstrøm, | De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet. |
| LED-lumen, 1xFF, 70 Ra | 3000K: 450-4500 lm |
| 4000K: 475-4850 lm | |
| LED-lumen, 1xFF, 80 Ra | 2700K: 375-3800 lm |
| 3000K: 400-4000 lm | |
| 4000K: 410-4250 lm | |
| Virkningsgrad | 85% |
Driverdata
| Driver, Low lumen | Xitanium Full Xi FP 22 W 0,2-0,7 A, programmerbar |
|---|---|
| Startstrøm | max 15 A (50% efter 295 µs) |
| Driver, High lumen | Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar |
|---|---|
| Startstrøm | max 22 A (50% efter 290 µs) |
| Nominel spænding, AC | 220-240 Vac |
| Operationel indgangsspænding, AC | 198-264 Vac |
| Nominel spænding, DC | 186-250 Vdc |
| Operationel indgangsspænding, DC | 165-275 Vdc |
| Nominel indgangsfrekvens | 50-60 Hz |
| Operationel indgangsfrekvens | 45-66 Hz |
| Max forsikring | 16 A |
| Transientbeskyttelse | L/N-GND: 10 kV, (D4i driver: 8 kV) |
| L-N: 6 kV | |
| Operationel levetid | min 100.000 timer |
| Dæmpning/styring | 5-trins dæmpning inden for lumenpakken |
| Øvrige styringsmuligheder | DALI-2, LineSwitch eller |
| via Zhaga book 18 sokkel, D4i |
Varianter og tilbehør
| Art.nr. | |
|---|---|
| 1921- | 40 W, 2x8 FF-DA, T3 |
| 1946- | 22 W, 2x8 FF-DA, T3 |
| Tilbehør | |
|---|---|
| Afskærmning forberedt for Zhaga sokkel |
Kombineres med
| Farvetemperatur | Dæmpning/styring |
|---|---|
| 730 = 3000 K, 70 Ra | blank = programmerbar |
| 740 = 4000 K, 70 Ra | D = Dali-2 (4-leder kabel) |
| 827* = 2700 K, 80 Ra | F = LineSwitch |
| 830* = 3000 K, 80 Ra | S = Zhaga book 18 sokkel, nedadrettet* |
| 840* = 4000 K, 80 Ra | * Kræver ny skærm |
| * OBS: Længere leveringstid |
| Beskyttelsesklasse | |
|---|---|
| blank = klasse II | |
| J = klasse I |
LED Low lumen
| LED med linser | FF-DA SCL til stier |
|---|---|
| Operationel levetid | min 100.000 timer ved ta max 25° C, L90B10 |
| Constant lumen output | |
| Temperaturområde | -30 til +35° C |
| Farvetemperatur | 2700, 3000 eller 4000 Kelvin |
| Farvegengivelse | min 70, typisk 75 Ra, option for 80 Ra* |
| * OBS: Længere leveringstid ved 80 Ra | |
| Farvenøjagtighed | 5 steps SDCM |
| Blændingsklasse | D5 |
| Lysstrøm | De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet. |
| LED-lumen, 1xFF, 70 Ra | 3000K: 450-3250 lm |
| 4000K: 475-3500 lm | |
| LED-lumen, 1xFF, 80 Ra | 2700K: 375-2750 lm |
| 3000K: 400-2900 lm | |
| 4000K: 410-3050 lm | |
| Virkningsgrad | 80% |
LED High lumen
| LED med linser | FF-DA SCL til stier |
|---|---|
| Operationel levetid | min 100.000 timer ved ta max 25° C, L90B10 |
| Constant lumen output | |
| Temperaturområde | -30 til +35° C |
| Farvetemperatur | 2700, 3000 eller 4000 Kelvin |
| Farvegengivelse | min 70, typisk 75 Ra, option for 80 Ra* |
| * OBS: Længere leveringstid ved 80 Ra | |
| Farvenøjagtighed | 5 steps SDCM |
| Blændingsklasse | D5 |
| Lysstrøm | De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet. |
| LED-lumen, 1xFF, 70 Ra | 3000K: 450-4500 lm |
| 4000K: 475-4850 lm | |
| LED-lumen, 1xFF, 80 Ra | 2700K: 375-3800 lm |
| 3000K: 400-4000 lm | |
| 4000K: 410-4250 lm | |
| Virkningsgrad | 80% |
Driverdata
| Driver, Low lumen | Xitanium Full Xi FP 22 W 0,2-0,7 A, programmerbar |
|---|---|
| Startstrøm | max 15 A (50% efter 295 µs) |
| Driver, High lumen | Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar |
|---|---|
| Startstrøm | max 22 A (50% efter 290 µs) |
| Nominel spænding, AC | 220-240 Vac |
| Operationel indgangsspænding, AC | 198-264 Vac |
| Nominel spænding, DC | 186-250 Vdc |
| Operationel indgangsspænding, DC | 165-275 Vdc |
| Nominel indgangsfrekvens | 50-60 Hz |
| Operationel indgangsfrekvens | 45-66 Hz |
| Max forsikring | 16 A |
| Transientbeskyttelse | L/N-GND: 10 kV, (D4i driver: 8 kV) |
| L-N: 6 kV | |
| Operationel levetid | min 100.000 timer |
| Dæmpning/styring | 5-trins dæmpning inden for lumenpakken |
| Øvrige styringsmuligheder | DALI-2, LineSwitch eller |
| via Zhaga book 18 sokkel, D4i |
Varianter og tilbehør
| Art.nr. | |
|---|---|
| 1969- | 40 W, 2x8 FF-DA, SCL |
| 1970- | 22 W, 2x8 FF-DA, SCL |
| Tilbehør | |
|---|---|
| Afskærmning forberedt for Zhaga sokkel |
Kombineres med
| Farvetemperatur | Dæmpning/styring |
|---|---|
| 730 = 3000 K, 70 Ra | blank = programmerbar |
| 740 = 4000 K, 70 Ra | D = Dali-2 (4-leder kabel) |
| 827* = 2700 K, 80 Ra | F = LineSwitch |
| 830* = 3000 K, 80 Ra | S = Zhaga book 18 sokkel, nedadrettet* |
| 840* = 4000 K, 80 Ra | * Kræver ny skærm |
| * OBS: Længere leveringstid |
| Beskyttelsesklasse | |
|---|---|
| blank = klasse II | |
| J = klasse I |
