NYX MAST 3

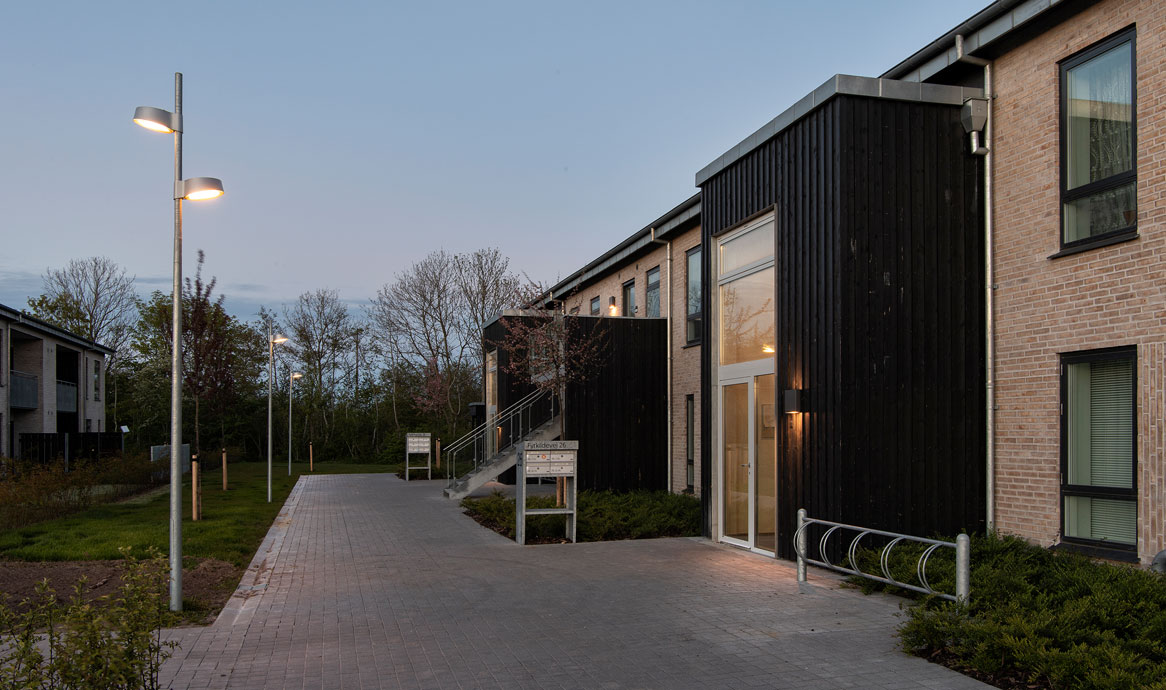

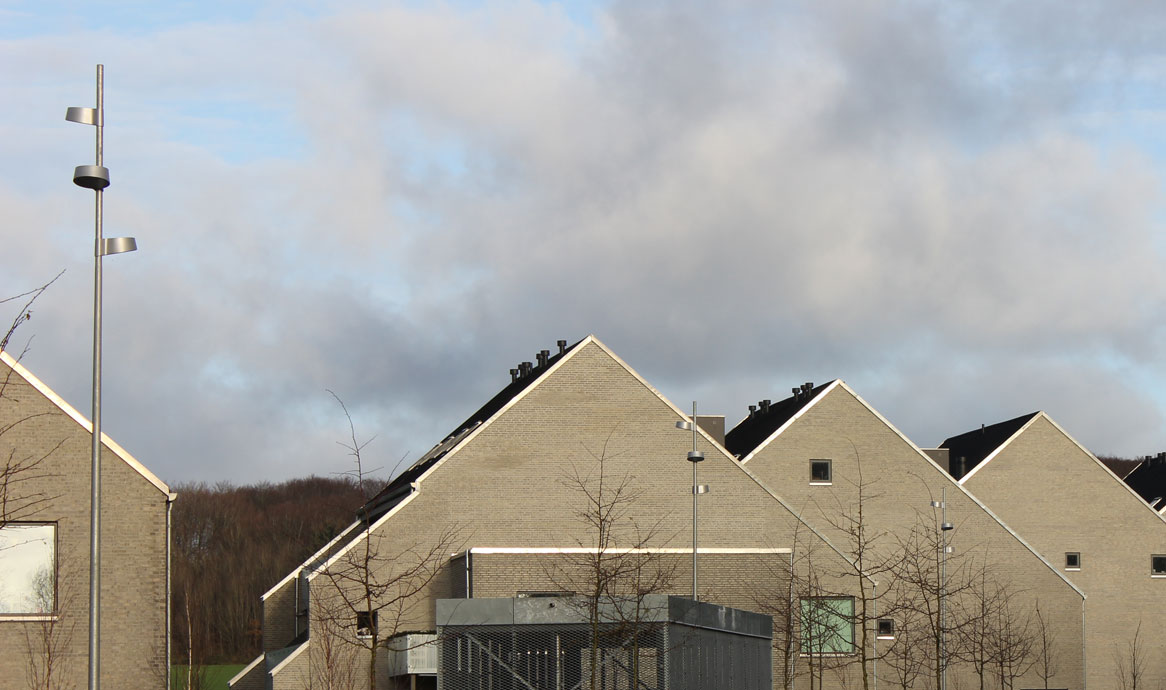

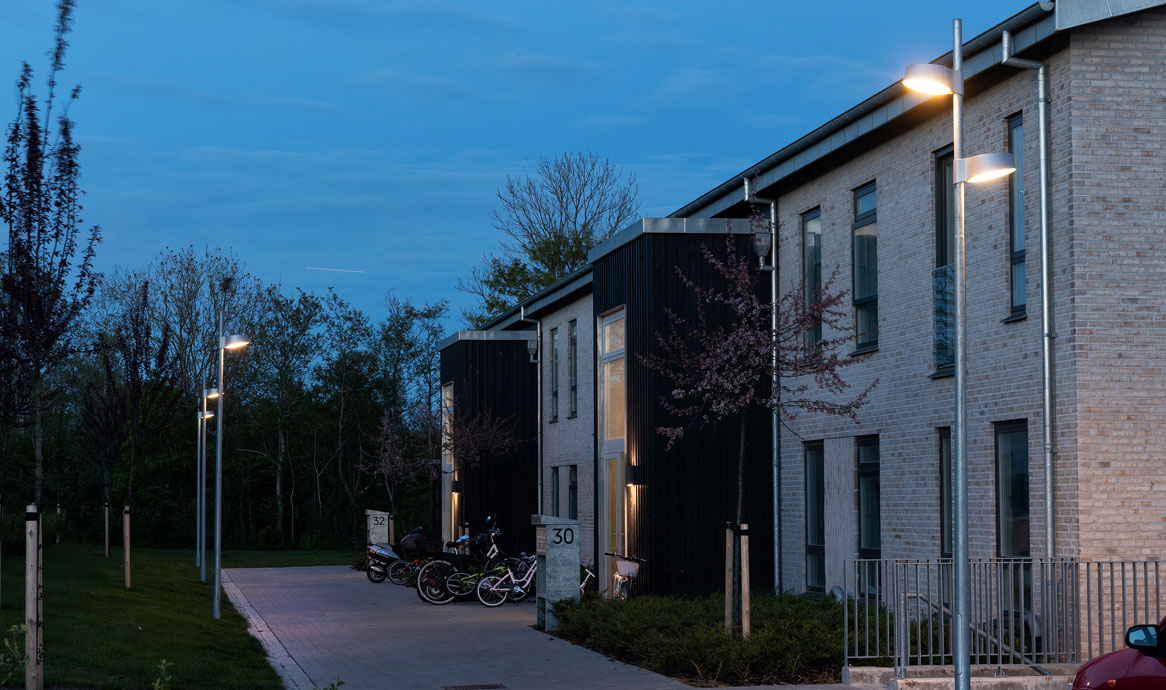

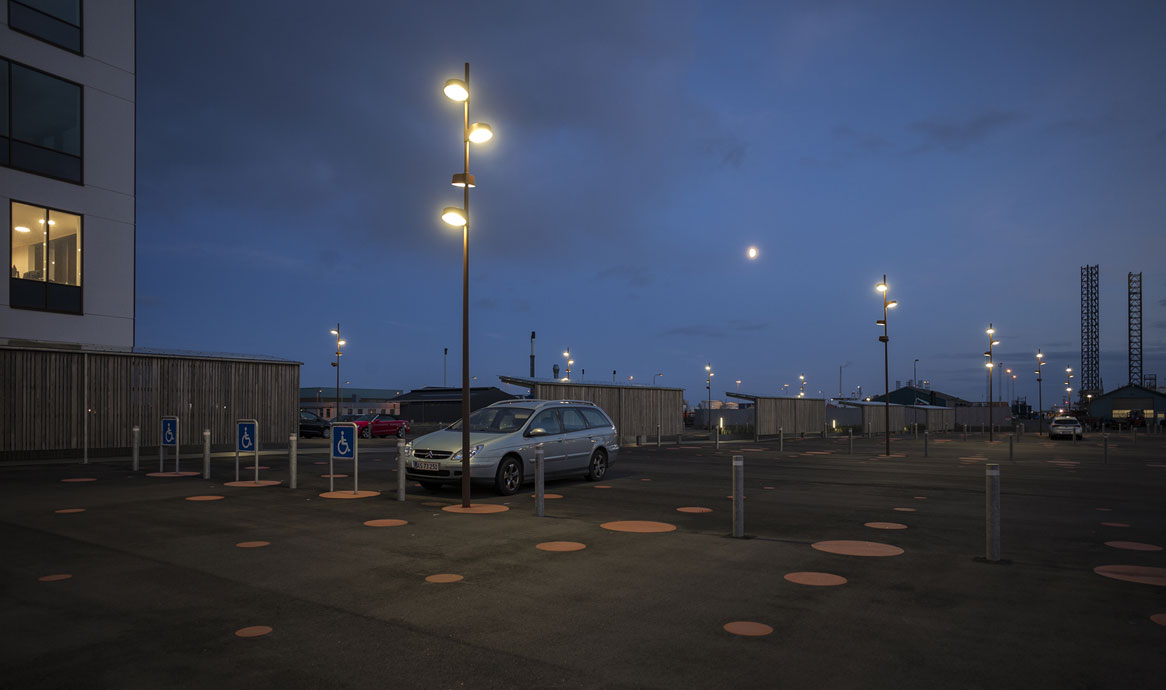

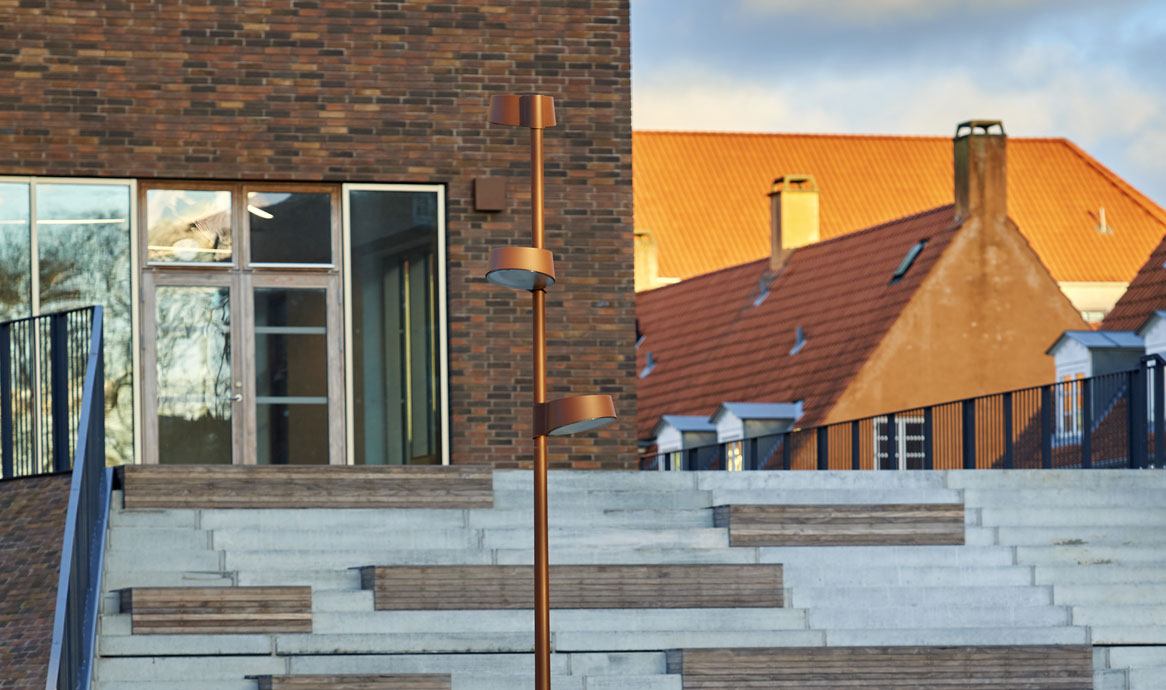

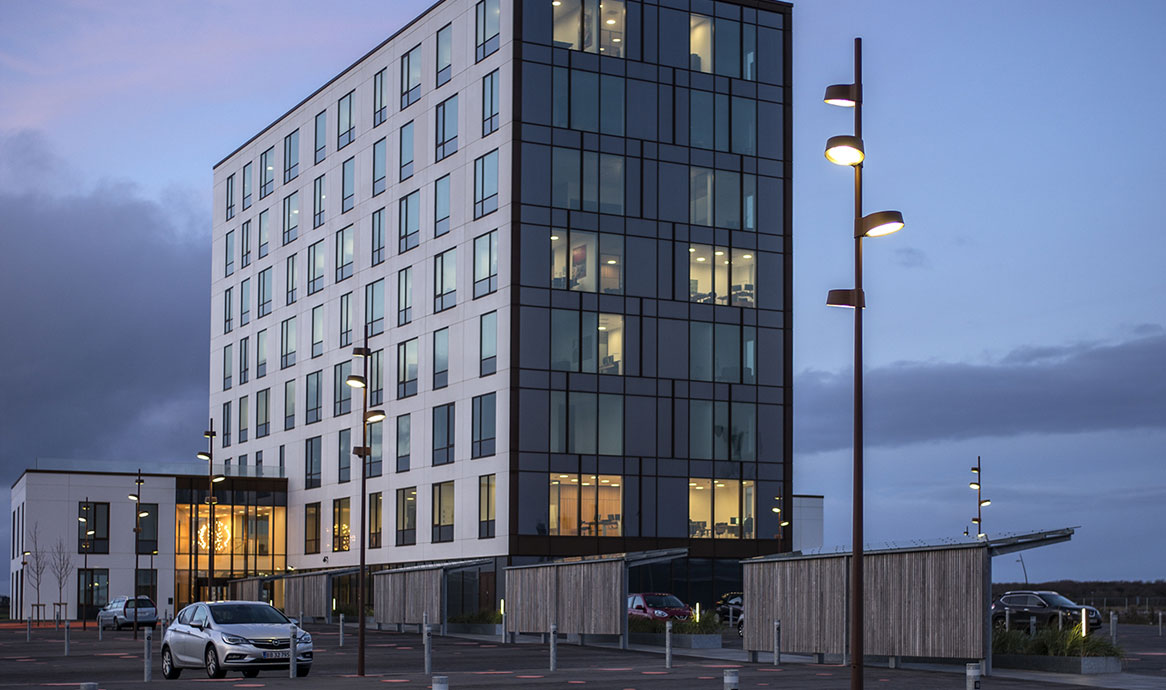

Nyx mast til tre gennembrudte lygter fås i to højder:

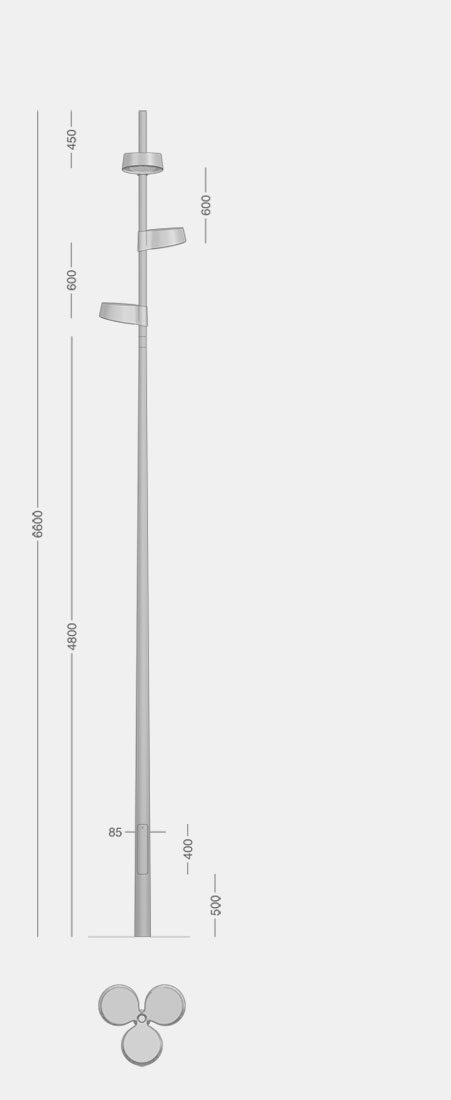

6,6 meter (4,8 meter konisk + 1,8 meter cylindrisk Ø60 mm)

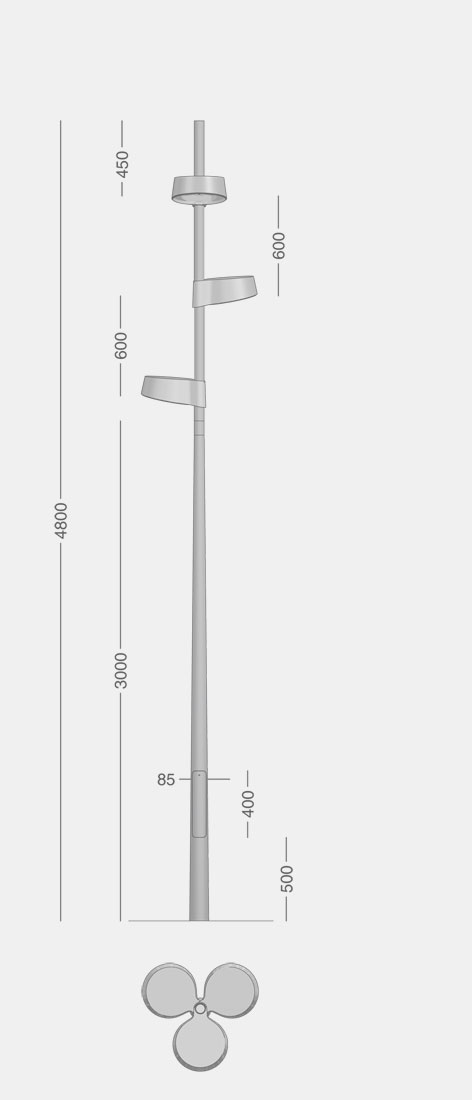

4,8 meter (3 meter konisk + 1,8 meter cylindrisk Ø60 mm)
Specifikationer
NYX MAST 3
Mast
| MULTIPLE NYX MAST | 4,8 m konisk + 1,8 m cylindrisk Ø60 mm, afsluttet med prop |
|---|---|
| Materiale | Galvaniseret stål |
| Standardfarver | Grafitgrå: YW355F, Akzo Nobel |
| Silvergrå: Y2370I, Akzo Nobel | |
| Corten brown: YX355F, Akzo Nobel | |
| Sort noir 900: SN351F, Akzo Nobel |
Sikringsindsats
| 98158 | Sikringsindsats for 2 Neozed sikringer op til 16 A |
|---|---|
| Klassifikation | IP44, klasse II eller klasse I |
| Indgangskabler | max 3 stk 5 x 16 mm2 |
| Dimensioner L x B x H | 232 x 69 x 69 mm |
| Mastediameter | min 97 mm |
| 50271 | Sikringsindsats for 3 Neozed sikringer op til 16 A |
|---|---|
| Klassifikation | IP54, klasse II eller klasse I (se HSW data nedenfor) |
| Indgangskabler | max 3 stk 5 x 16 mm2 |
| Dimensioner L x B x H | 265 x 72 x 84 mm |
| Mastediameter | min 104 mm |
Øvrigt tilbehør
| Fundament | |
|---|---|
| 50200 | Vingefundament Ø 108-140 mm, for nedgravning |
| 50300 | Stålfundament, 1 meter, for flangemontage |
| 50301 | Betonfundament, for flangemontage |
| Diverse | |
|---|---|
| 50201 | Prop til Ø60 mm mast, grå |
| 50205 | Prop til Ø60 mm mast, sort |
Varianter
| Art. nr. | Multiple Nyx mast 6,6 meter |
|---|---|
| 3160- | for nedgravning |
| 3260- | på flange |
| Art. nr. | Sikringsindsats |
|---|---|
| 98158 | for 2 Neozed op til 16 A, kl. I eller II |
| 50271 | for 3 Neozed op til 16 A, kl. II |
| Art. nr. | Fundament |
|---|---|
| 50200 | Vingefundament Ø 108-140 mm, for nedgravning |
| 50300 | Stålfundament, 1 meter, for flangemontage |
| 50301 | Betonfundament, for flangemontage |
Kombineres med
| Farve | |
|---|---|
| 4 = grafitgrå | |
| 7 = galvaniseret | |
| 9 = silvergrå | |
| 17 = corten brown | |
| 66 = sort noir 900 |
Mast
| MULTIPLE NYX MAST | 3 m konisk + 1,8 m cylindrisk Ø60 mm, afsluttet med prop |
|---|---|
| Materiale | Galvaniseret stål |
| Standardfarver | Grafitgrå: YW355F, Akzo Nobel |
| Silvergrå: Y2370I, Akzo Nobel | |
| Corten brown: YX355F, Akzo Nobel | |
| Sort noir 900: SN351F, Akzo Nobel |
Sikringsindsats
| 98158 | Sikringsindsats for 2 Neozed sikringer op til 16 A |
|---|---|
| Klassifikation | IP44, klasse II eller klasse I |
| Indgangskabler | max 3 stk 5 x 16 mm2 |
| Dimensioner L x B x H | 232 x 69 x 69 mm |
| Mastediameter | min 97 mm |
Øvrigt tilbehør
| Fundament | |
|---|---|
| 50200 | Vingefundament Ø 108-140 mm, for nedgravning |
| 50300 | Stålfundament, 1 meter, for flangemontage |
| 50301 | Betonfundament, for flangemontage |
| Diverse | |
|---|---|
| 50201 | Prop til Ø60 mm mast, grå |
| 50205 | Prop til Ø60 mm mast, sort |
Varianter
| Art. nr. | Multiple Nyx mast 4,8 meter |
|---|---|
| 3162- | for nedgravning |
| 3262- | på flange |
| Art. nr. | Sikringsindsats |
|---|---|
| 98158 | for 2 Neozed op til 16 A, kl. I eller II |
| 6949 | for 1 sikring 10 kV , kl. II |
| Art. nr. | Fundament |
|---|---|
| 50200 | Vingefundament Ø 108-140 mm, for nedgravning |
| 50300 | Stålfundament, 1 meter, for flangemontage |
| 50301 | Betonfundament, for flangemontage |
Kombineres med
| Farve | |
|---|---|
| 4 = grafitgrå | |
| 7 = galvaniseret | |
| 9 = silvergrå | |
| 17 = corten brown | |
| 66 = sort noir 900 |
