SPACE CYLINDRISK MAST

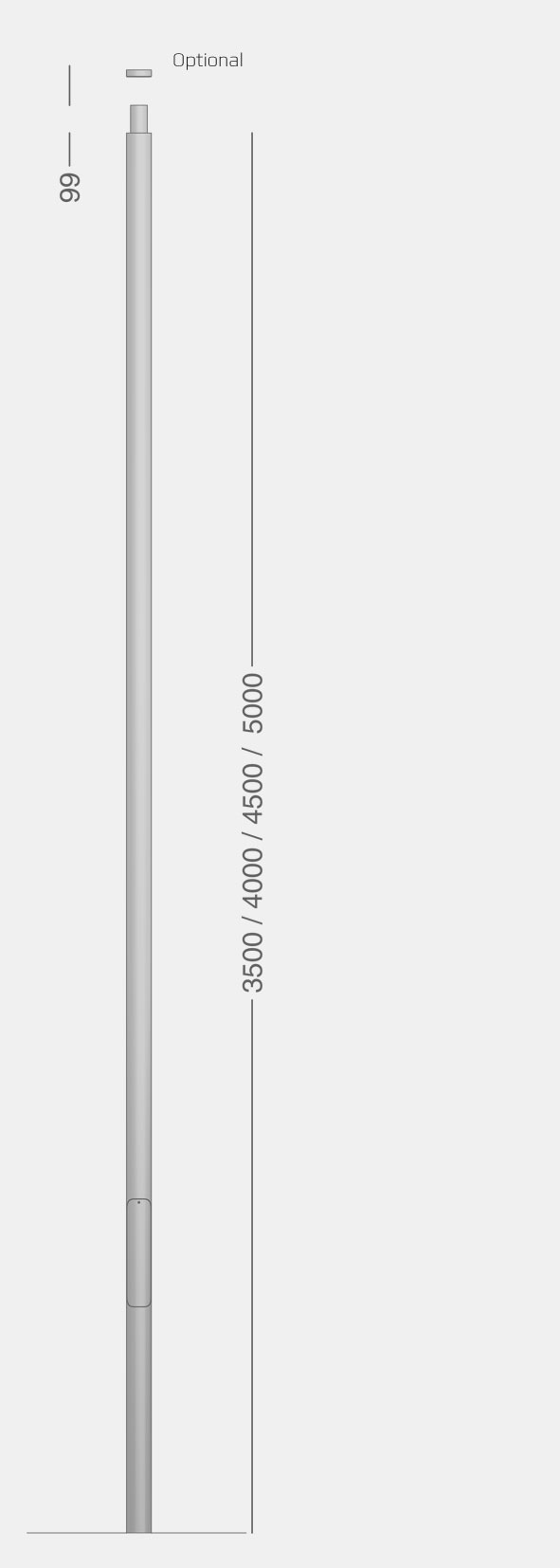

Ø 90 mm mast til Space fås i fem højder fra 3 til 5 meter. Afstandsringen er ikke påkrævet.
Specifications
Specifikationer
Mast
| Ø 90 mm cylindrisk mast med Ø 60 studs, H 99 mm | |
|---|---|
| Materiale | Galvaniseret stål |
| Standardfarver | Grafitgrå: YW355F, Akzo Nobel |
| Silvergrå: Y2370I, Akzo Nobel | |
| Corten brown: YX355F, Akzo Nobel | |
| Sort noir 900: SN351F, Akzo Nobel | |
| Vægt | kg |
Sikringsindsats
| 50279 | HSW sikringsindsats for 1 Neozed sikring op til 16 A |
|---|---|
| Klassifikation | IP55, klasse II |
| Indgangskabler | max 2 stk 5 x 6 mm2 |
| Dimensioner L x B x H | 160 x 58 x 57 mm |
| Mastediameter | min 81 mm |
| 6949 | Euro Mini sikringsindsats for 1 sikring |
|---|---|
| Klassifikation | IP44, klasse II, benyt kode for klasse I |
| Indgangskabler | max 2 stk 4 x 16 mm2 eller 3 stk 4 x 10 mm2 |
| Dimensioner L x B x H | 280 x 52 x 51 mm |
| Mastediameter | min 70 mm |
Øvrigt tilbehør
| Fundament | |
|---|---|
| 50202 | Vingefundament Ø62-90, for nedgravning |
| 50300 | Stålfundament 1 m, for flangemontage |
| 50301 | Betonfundament, for flangemontage |
| Afstandsring - option | |
|---|---|
| 8016- | Afstandsring til Ø 90 mm mast, kombiner med farvekode |
Varianter
| Art. nr. | Ø 90 mm mast |
|---|---|
| 3150- | H 3000 mm, for nedgravning |
| 3250- | H 3000 mm, på flange |
| 3151- | H 3500 mm, for nedgravning |
| 3251- | H 3500 mm, på flange |
| 3152- | H 4000 mm, for nedgravning |
| 3252- | H 4000 mm, på flange |
| 3153- | H 4500 mm, for nedgravning |
| 3253- | H 4500 mm, på flange |
| 3155- | H 5000 mm, for nedgravning |
| 3255- | H 5000 mm, på flange |
| Art. nr. | Sikringsindsats |
|---|---|
| 50279 | HSW, 1 Neozed sikring, kl. II |
| 6949 | DI Mini Euro, 1 sikring, kl. II |
| 6949-J | DI Mini Euro, 1 sikring, kl. I |
| Art. nr. | Fundament o.a. |
|---|---|
| 50202 | Vingefundament Ø 62-90 mm, for nedgravning |
| 50300 | Stålfundament 1 m, for flangemontage |
| 50301 | Betonfundament, for flangemontage |
| 8016- | Afstandsring, optional |
Kombineres med
| Farve | |
|---|---|
| 4 = grafitgrå | |
| 7 = galvaniseret | |
| 9 = silvergrå | |
| 17 = corten brown | |
| 66 = sort noir 900 |
