DUA POLLER

Die Dua Pollerleuchte ist minimalistisch und karakteristisch in ihrem schmalen und asymmetrischen Design. Mit zwei unterschiedlichen Lichtöffnungen werden die Beleuchtung des Verkehrsbereichs mit glühender Effektbeleuchtung der Umgebungen kombiniert.

Spezifikationen

Specifikationer

Leuchtendaten

DUA POLLER
Material	Aluminium
Finish	Raw anodisiert
	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Abschirmung	Rohr aus UV-beständigen Polycarbonat mit innenseitigen Spuren
Montage	Zum Eingraben, zum Einbetonieren oder auf Flansch
Anschluß	max 3 Stck 5x16 mm2
Klassifikation	IP55, Klasse II; Klasse I möglich
Schlagfestigkeit	IK10
Gewicht	Flanschmodell: 8 kg
	Mit Kreuzfundament: 12 kg

LED und Treiberdaten

LED Typ	Bridgelux V8 und V6
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L90B10
Gesamtverbrauch	9 oder 12 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM

Treiber, standard	LED Treiber, 20 W
Einschaltstrom	max 5 A (50% nach 50 µs)
Dimmung/Regelung	Dimmbar gegen Aufpreis
Betriebsdauer	min 100.000 Stunden

Treiber, programmierbar	Xitanium Full Xi FP 22 W, 0,3-1,0 A
Einschaltstrom	max 14 A (50% nach 400 µs)
Dimmung/Regelung	5 Stufen innerhalb des jeweiligen Lumenpakets
Überspannungsschutz	L/N-GND: 8 kV, L-N: 6 kV
Betriebsdauer	min 100.000 Stunden

Varianten

Bestell-Nr.	Dua Poller, zum Eingraben
7980-	9 W LED, 250 mA
7855-	12 W LED, 350 mA

Bestell-Nr.	Dua Poller, auf Flansch
7981-	9 W LED, 250 mA
7858-	12 W LED, 350 mA

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle unten.

Farbe	Farbtemperatur, LED
01 = raw anodisiert	927 = 2700 K, 90 Ra
4 = graphitgrau	930 = 3000 K, 90 Ra
9 = silbergrau	940 = 4000 K, 90 Ra
17 = cortenbraun
66 = schwarz noir 900

Dimmung	Schutzklasse
V = 1-10 V	leer = Klasse II
D = DALI-2 (4/5-adriges Kabel)	J = Klasse I
E = programmierbar

Überspannungsschutz, extra
X = 10 kV

Beispiel der Bestell-Nr.: 7855-66930 = Dua Poller zum Eingraben, 12 W LED, schwarz noir 900, 3000 K, 90 Ra

Medien & Downloads

Produktinformation

Produktdaten, Dua PollerleuchtenPDF Anzahl pro Sicherung - EmpfehlungPDF MontageanleitungPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Dua PollerleuchteDOCX Dua PollerleuchtePDF

3D filer

Dua PollerRFA Dua PollerLCF Dua PollerDWG Dua Poller3DS

Fotos

Produktbild, Dua Poller, cortenbraunJPG Produktbild, Dua Poller, schwarz noir 900JPG Produktbild, Dua Poller, silbergrauJPG Produktbild, Dua Poller, schwarz noir 900JPG Produktbild, Dua Pollerleuchten, beideJPG

Lichttechnische Daten

V8+V6, 9 W, 2700 KLDT V8+V6, 9 W, 2700 KPDF V8+V6, 9 W, 3000 KLDT V8+V6, 9 W, 3000 KPDF V8+V6, 9 W, 4000 KLDT V8+V6, 9 W, 4000 KPDF V8+V6, 12 W, 2700 KLDT V8+V6, 12 W, 2700 KPDF V8+V6, 12 W, 3000 KLDT V8+V6, 12 W, 3000 KPDF V8+V6, 12 W, 4000 KLDT V8+V6, 12 W, 4000 KPDF

Alle ldt-File

LDT.zipZIP

Dua Pollerleuchte, schwarz Noir 900, H 1000 mm

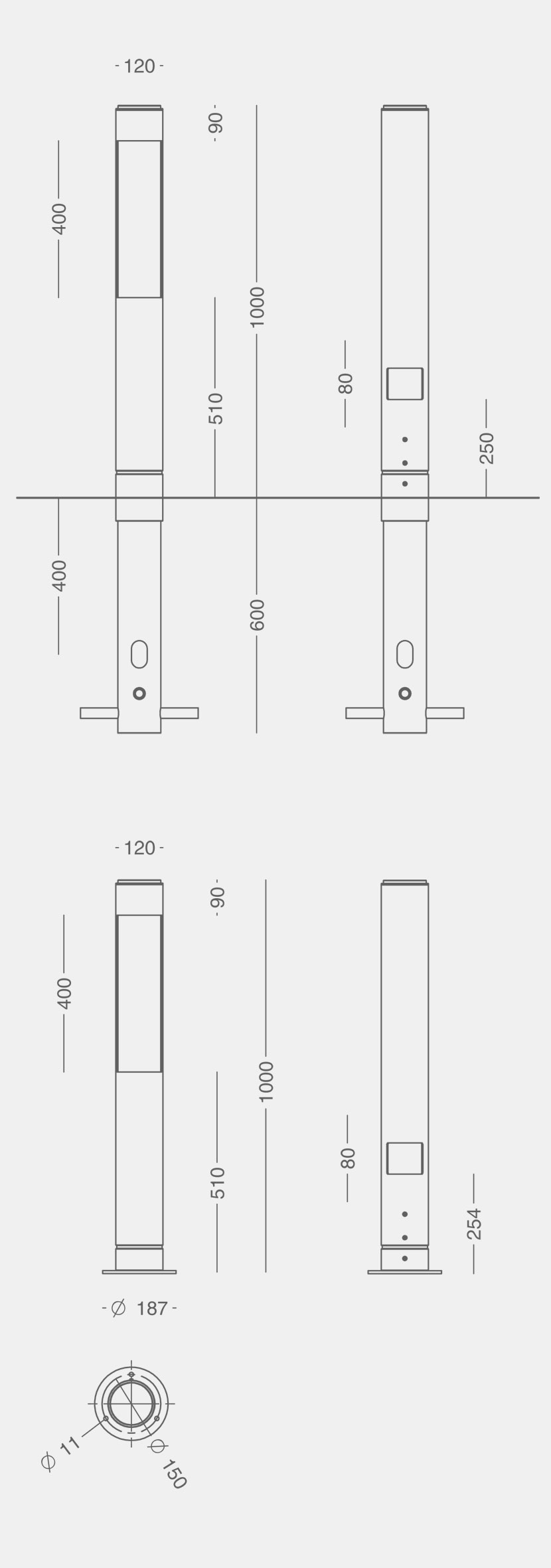

Dua Poller und Dua Poller Low

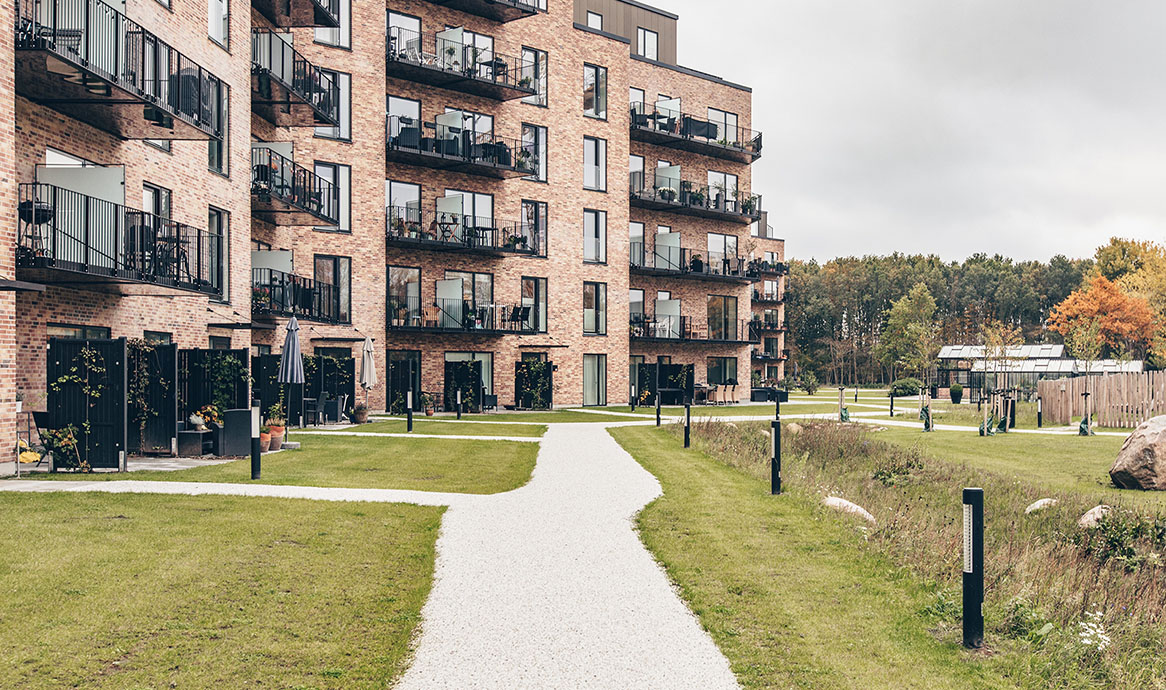

Dua Poller, Munkebjerg Park, Odense

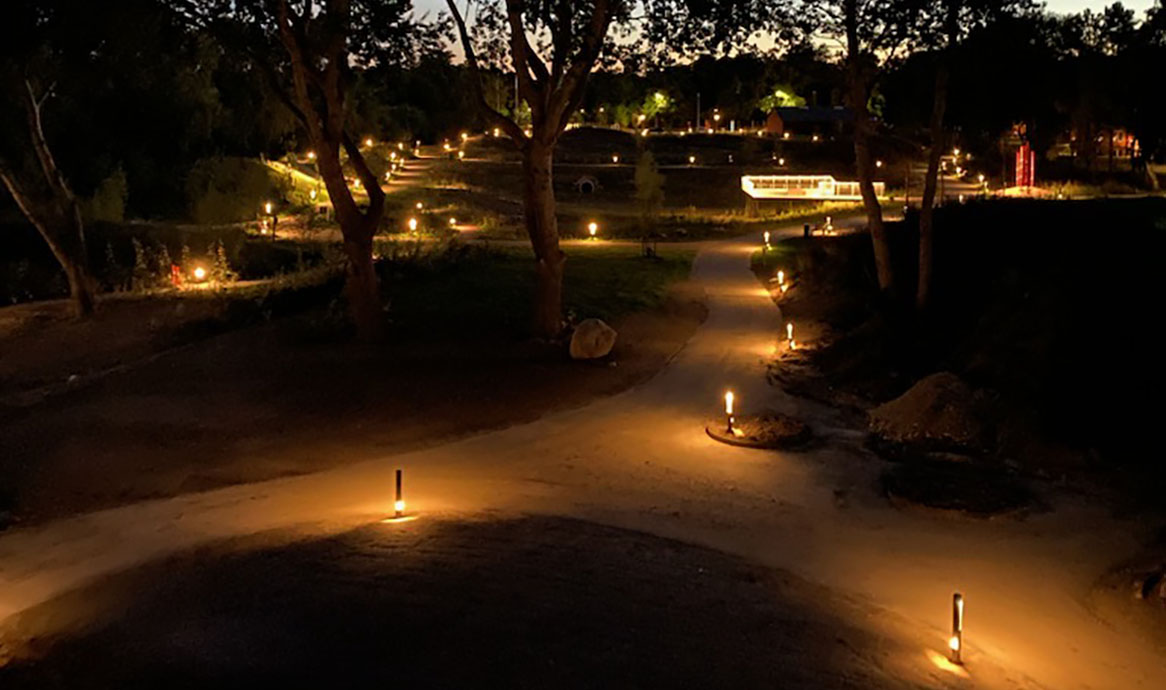

Blick über Pulsparken mit Dua Poller und Dua Poller Low, Odense

DesignJuul | Frost Architekten

Durch die Kombinierung der schmalen, zylindrischen Hauptform mit Asymmetrie und Licht in zwei Richtungen ist es den Juul | Frost Architekten gelungen, einen minimalistischen Pollerleuchte mit Charakter zu entwerfen. Gleichzeitig hat man der Effektivität und Regelmässigkeit des Lichts bei hohem Abstand zwischen den Leuchten großen Wert beigemessen. Das sekundäre, nach hinten gerichteten Licht macht Stimmung mit der glühenden Effektbeleuchtung der Umgebung.

Mehr über Juul | Frost Architekten hier.
