DUA POLLER LOW

Dua Poller Low ist Wegweiser und kann Gebäude und Anlagen eines Komplexes zusammenfügen, z.B. bei Krankenhäusern, Fabriksanlagen und Schulen.

Spezifikationen

Specifikationer

Leuchtendaten

DUA POLLER LOW
Material	Aluminium
Finish	Raw anodisiert
	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Abschirmung	Rohr aus UV-beständigen Polycarbonat mit innenseitigen Spuren
Montage	Zum Eingraben, zum Einbetonieren oder auf Flansch
Anschluß	max 2 Stck 5x6 mm2
Klassifikation	IP55, Klasse II; Klasse I möglich
Schlagfestigkeit	IK10
Gewicht	Flanschmodell: 6 kg
	Mit Kreuzfundament: 8 kg

LED- und Treiberdaten

LED Typ	Bridgelux V8
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L90B10
Gesamtverbrauch	6 oder 8 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM

Treiber	LED Treiber, 20 W
Einschaltstrom	max 5 A (50% nach 25 µs)
Dimmung	Dimmbar gegen Aufpreis
Betriebsdauer	min 100.000 Stunden

Varianten

Bestell-Nr.	Dua Poller Low, zum Eingraben
7983-	6 W LED, 250 mA
7856-	8 W LED, 350 mA

Bestell-Nr.	Dua Poller Low, auf Flansch
7984-	6 W LED, 250 mA
7859-	8 W LED, 350 mA

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle unten.

Farbe	Farbtemperatur
01 = raw anodisiert	927 = 2700 K, 90 Ra
4 = graphitgrau	930 = 3000 K, 90 Ra
9 = silbergrau	940 = 4000 K, 90 Ra
17 = cortenbraun
66 = schwarz noir 900

Dimmung	Schutzklasse
V = 1-10 V	leer = Klasse II
D = DALI-2 (4/5-adriges Kabel)	J = Klasse I

Beispiel der Bestell-Nr.: 7856-66930 = Dua Poller Low zum Eingraben, 8 W LED, schwarz noir 900, 3000 K, 90 Ra

Medien & Downloads

Produktinformation

Produktdaten, Dua PollerleuchtenPDF MontageanleitungPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Dua Poller LowDOCX Dua Poller LowPDF

3D filer

Dua Poller Low, auf FlanschRFA Dua Poller Low, auf FlanschLCF Dua Poller Low, auf FlanschDWG Dua Poller Low, auf Flansch3DS Dua Poller Low, zum EingrabenRFA Dua Poller Low, zum EingrabenLCF Dua Poller Low, zum EingrabenDWG Dua Poller Low, zum Eingraben3DS

Fotos

Produktbild, Dua Pollerleuchten, beideJPG Produktbild, Dua Poller Low, schwarz noir 900JPG Produktbild, Dua Poller Low, drei FarbenJPG

Lichttechnische Daten

V8, 6 W, 2700 KLDT V8, 6 W, 2700 KPDF V8, 6 W, 3000 KLDT V8, 6 W, 3000 KPDF V8, 6 W, 4000 KLDT V8, 6 W, 4000 KPDF V8, 8 W, 2700 KLDT V8, 8 W, 2700 KPDF V8, 8 W, 3000 KLDT V8, 8 W, 3000 KPDF V8, 8 W, 4000 KLDT V8, 8 W, 4000 KPDF

Alle ldt-File

LDT.zipZIP

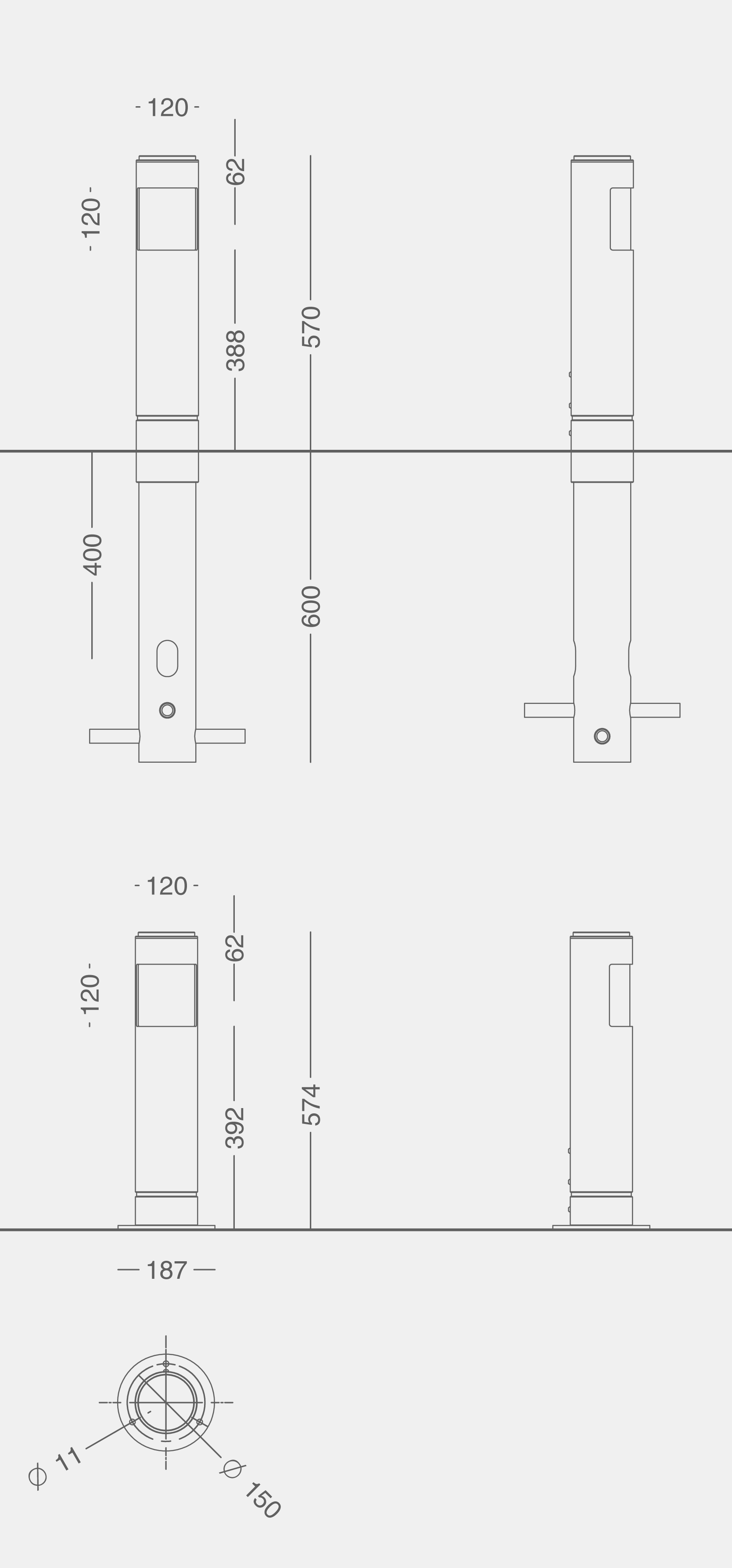

Dua Poller in zwei Größen erhältlich: H 100 bzw. H 57 cm; beide mit 12 cm Durchmesser

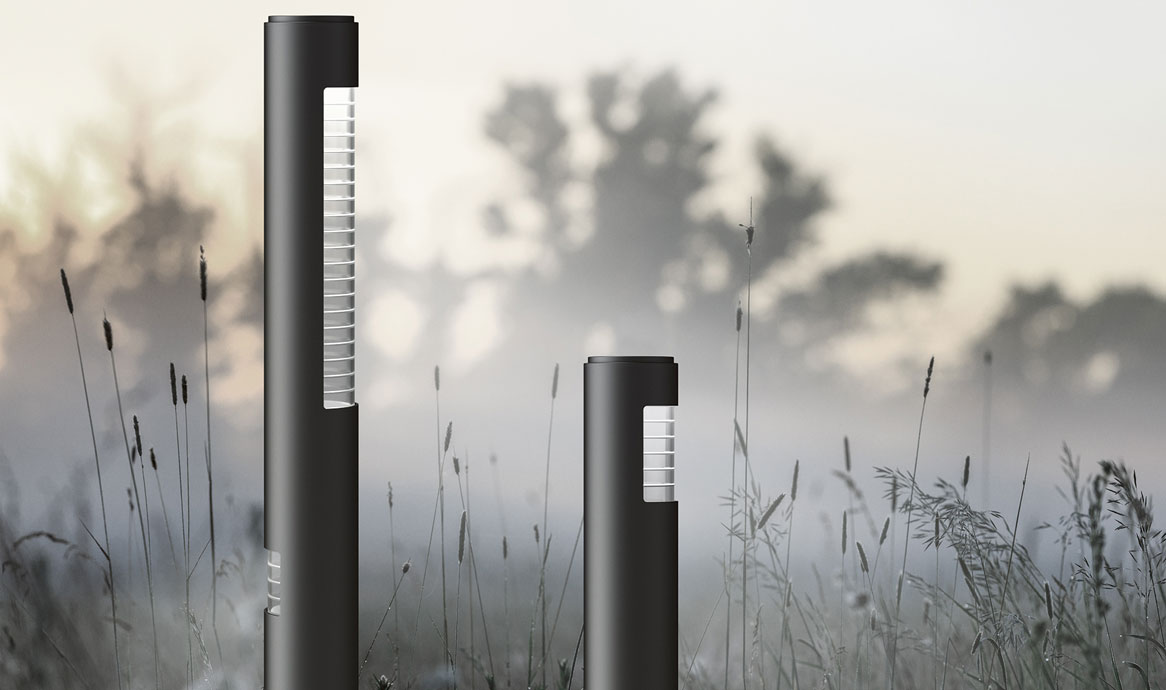

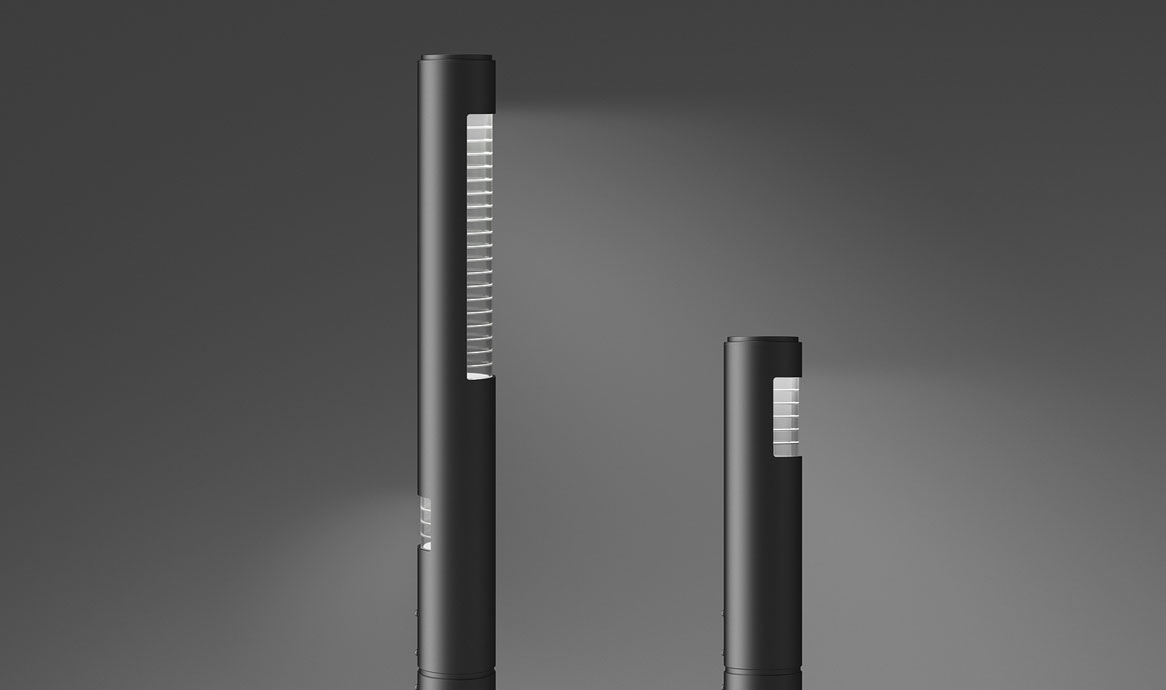

Dua Poller und Dua Poller Low

Dua Poller Low: cortenbraun, schwarz noir 900, silbergrau

Blick über Pulsparken mit Dua Poller und Dua Poller Low, Odense

DesignJuul | Frost Architekten

Durch die Kombinierung der schmalen, zylindrischen Hauptform mit Asymmetrie ist es den Juul | Frost Architekten gelungen, ein paar minimalistischen Pollerleuchten mit Charakter zu entwerfen. Dua Poller Low ist Wegweiser und kann Gebäude und Anlagen eines Komplexes zusammenfügen, z.B. bei Krankenhäusern, Fabriksanlagen und Schulen.
