NYX 190

Nyx ist eine Serie von Außenleuchten zur Montage an Wand, Poller oder Mast. Die Nyx Leuchten erfüllen die heutigen Anforderungen an das angenehme, blendfreie Licht, und in kraft ihrer einfachen, starken Form tragen sie zum Kennzeichnen des Stadtraums bei.

Die Nyx 190 Leuchte ist an Wand oder Poller montierbar.

Spezifikationen

Specifikationer

Leuchtendaten

NYX 190
Material	Aluminiumguß
Oberfläche	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Schwarz: RAL 9005, SN805G, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
Abschirmung	Polycarbonat, opalisiert
Montage	An Wand, zwei Kabel, evtl. mit Beschlag für schaubare Kabelführung.
Anschluß	Verdrahtung in 5-polige 2,5 mm2 Klemme
Schutzart	IP66, Klasse I oder II
Schlagfestigkeit	IK10
Gewicht	2,6 kg

LED- und Treiberdaten

LED Typ	Bridgelux Vero 8
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L90B10
Gesamtverbrauch	6, 8 oder 11 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM
Wirkungsgrad	57%

Treiber	LED Konverter, 20 W
	Dimmbar gegen Aufpreis
Einschaltstrom	max 5 A (50% nach 50 µs)
Betriebsdauer	min 100.000 Stunden

Varianten und Zubehör

Bestell-Nr.	Nyx 190
6877-	6 W Bridgelux Vero 8, 250 mA
6843-	8 W Bridgelux Vero 8, 350 mA
6844-	11 W Bridgelux Vero 8, 500 mA

Zubehör
1711-	Wandbeschlag für schaubare Kabelführung, mit Farbkode ergänzen

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Farbtemperatur
3 = schwarz	927 = 2700 K, 90 Ra
4 = graphitgrau	930 = 3000 K, 90 Ra
9 = silbergrau	940 = 4000 K, 90 Ra
17 = cortenfarbe
66 = noir 900

Dimmung	Schutzklasse
leer = ohne Dimmung	leer = Klasse I
V = 1-10 V	K = Klasse II
D = DALI

Beispiel der Bestell-Nr.: 6843-9930 = Nyx 190 für Wandmontage, 12 W LED, silbergrau, 3000 K, 90 Ra, Klasse I

Leuchtendaten

NYX 190
Material	Aluminiumguß
Oberfläche	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Schwarz: RAL 9005, SN805G, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
Abschirmung	Polycarbonat, mattiert
Montage	An Poller, zwei Kabel
Anschluß	Verdrahtung in 5-polige 2,5 mm2 Klemme
Schutzart	IP66, Klasse I oder II
Schlagfestigkeit	IK10
Gewicht	2,6 kg

LED- und Treiberdaten

LED Typ	2 x Bridgelux V6
Gesamtverbrauch	6, 8, 11 oder 16 W
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L90B10
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM
Wirkungsgrad	59%

Treiber, standard	LED Konverter, 20 W
	Dimmbar gegen Aufpreis
Einschaltstrom	max 5 A (50% nach 50 µs)
Betriebsdauer	min 100.000 Stunden

Treiber, programmierbar	Xitanium Full Xi FP 22 W, 0,3-1,0 A
Einschaltstrom	max 14 A (50% nach 400 µs)
Dimmung	5 Stufen innerhalb des jeweiligen Lumenpakets
Überspannungsschutz	L/N-GND: 8 kV, L-N: 6 kV
Betriebsdauer	min 100.000 Stunden

Varianten

Bestell-Nr.	Nyx 190
6889-	6 W Bridgelux V6, 250 mA
6841-	8 W Bridgelux V6, 350 mA
6842-	11 W Bridgelux V6, 500 mA
6888-	16 W Bridgelux V6, 700 mA

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Farbtemperatur
3 = schwarz	927 = 2700 K, 90 Ra
4 = graphitgrau	930 = 3000 K, 90 Ra
9 = silbergrau	940 = 4000 K, 90 Ra
17 = cortenbraun
66 = noir 900

Dimmung	Schutzklasse
leer = ohne Dimmung	leer = Klasse I
V = 1-10 V	K = Klasse II
D = DALI
E = programmierbar

Beispiel der Bestell-Nr.: 6841-66930K = Nyx 190, 8 LED für Pollermontage, noir 900, 3000 K, 90 Ra, ohne Dimmung, Klasse II

Leuchtendaten

NYX 190
Material	Aluminiumguß
Oberfläche	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Schwarz: RAL 9005, SN805G, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
Abschirmung	Polycarbonat, opalisiert
Montage	An Wand, zwei Kabel, evtl. mit Beschlag für schaubare Kabelführung.
Anschluß	Verdrahtung in 5-polige 2,5 mm2 Klemme
Schutzart	IP66, Klasse I oder II
Schlagfestigkeit	IK10
Gewicht	2,6 kg

Bestückung

E27	max 57 W, max Länge 130 mm, max Durchmesser 58 mm
	Wir empfehlen Deco Aurora LED dimmbar, 7,5 W, 2700 K, 20.000 Betriebsstunden
Wirkungsgrad	39%

Varianten und Zubehör

Bestell-Nr.	Nyx 190
6022-	E27, max 57 W, max Länge 130 mm, max Durchmesser 58 mm

Zubehör
1100-6	A60 Deco Aurora LED dimmbar, 7,5 W, 2700 K, 80 Ra, 20.000 Betriebsstunden
1711-	Wandbeschlag für schaubare Kabelführung, mit Farbkode ergänzen

Zu kombinieren mit

Schlüssel zu Farbe in der Tabelle.

Farbe	Schutzklasse
3 = schwarz	leer = Klasse I
4 = graphitgrau	K = Klasse II
9 = silbergrau
17 = cortenfarbe
66 = noir 900

Beispiel der Bestell-Nr.: 6022-4 = Nyx 190 E27, graphitgrau, Klasse I

Medien & Downloads

Produktinformation

Produktdaten, Nyx 190 WandleuchtePDF Produktdaten, Nyx PollerleuchtePDF Produktdaten, Nyx 190, alle VariantenPDF LED-Modul für Nyx 190 WandleuchtePDF Montageanleitung Nyx 190PDF Beschlag für Kabelführung an WandPDF WartungPDF RoHS DeklarationPDF

Ausschreibungstexte

Nyx 190, LED, WandmontageDOCX Nyx 190, LED, WandmontagePDF Nyx 190, LED, PollermontageDOCX Nyx 190, LED, PollermontagePDF Nyx 190, E27DOC Nyx 190, E27PDF

3D

Nyx 190 WandRFA Nyx 190 WandLCF Nyx 190 Wand3DS Nyx 190 WandDWG Nyx PollerleuchteRFA Nyx Pollerleuchte3DS Nyx PollerleuchteDWG

Fotos

Produktbild, Nyx 190, graphitgrauJPG Produktbild, Nyx 190, cortenbraunJPG Produktbild, Nyx 190, schwarz noir 900JPG Produktbild, Nyx 190, silbergrauJPG Produktbild, Nyx PollerleuchteJPG Nyx Poller 1000, FavrholmPDF Nyx Varianten, KastanieparkenPDF

Lichttechnische Daten

LED, Wandmontage

LED 6 W, 2700 K, WandmontageLDT LED 6 W, 2700 K, WandmontagePDF LED 6 W, 3000 K, WandmontageLDT LED 6 W, 3000 K, WandmontagePDF LED 6 W, 4000 K, WandmontageLDT LED 6 W, 4000 K, WandmontagePDF LED 8 W, 2700 K, WandmontageLDT LED 8 W, 2700 K, WandmontagePDF LED 8 W, 3000 K, WandmontageLDT LED 8 W, 3000 K, WandmontagePDF LED 8 W, 4000 K, WandmontageLDT LED 8 W, 4000 K, WandmontagePDF LED 11 W, 2700 K, WandmontageLDT LED 11 W, 2700 K, WandmontagePDF LED 11 W, 3000 K, WandmontageLDT LED 11 W, 3000 K, WandmontagePDF LED 11 W, 4000 K, WandmontageLDT LED 11 W, 4000 K, WandmontagePDF

LED, Pollermontage

LED 6 W, 2700 K, PollermontageLDT LED 6 W, 2700 K, PollermontagePDF LED 6 W, 3000 K, PollermontageLDT LED 6 W, 3000 K, PollermontagePDF LED 6 W, 4000 K, PollermontageLDT LED 6 W, 4000 K, PollermontagePDF LED 8 W, 2700 K, PollermontageLDT LED 8 W, 2700 K, PollermontagePDF LED 8 W, 3000 K, PollermontageLDT LED 8 W, 3000 K, PollermontagePDF LED 8 W, 4000 K, PollermontageLDT LED 8 W, 4000 K, PollermontagePDF LED 11 W, 2700 K, PollermontageLDT LED 11 W, 2700 K, PollermontagePDF LED 11 W, 3000 K, PollermontageLDT LED 11 W, 3000 K, PollermontagePDF LED 11 W, 4000 K, PollermontageLDT LED 11 W, 4000 K, PollermontagePDF LED 15 W, 2700 K, PollermontageLDT LED 15 W, 2700 K, PollermontagePDF LED 15 W, 3000 K, PollermontageLDT LED 15 W, 3000 K, PollermontagePDF LED 15 W, 4000 K, PollermontageLDT LED 15 W, 4000 K, PollermontagePDF

Alle ldt-File

LDT.zipZIP

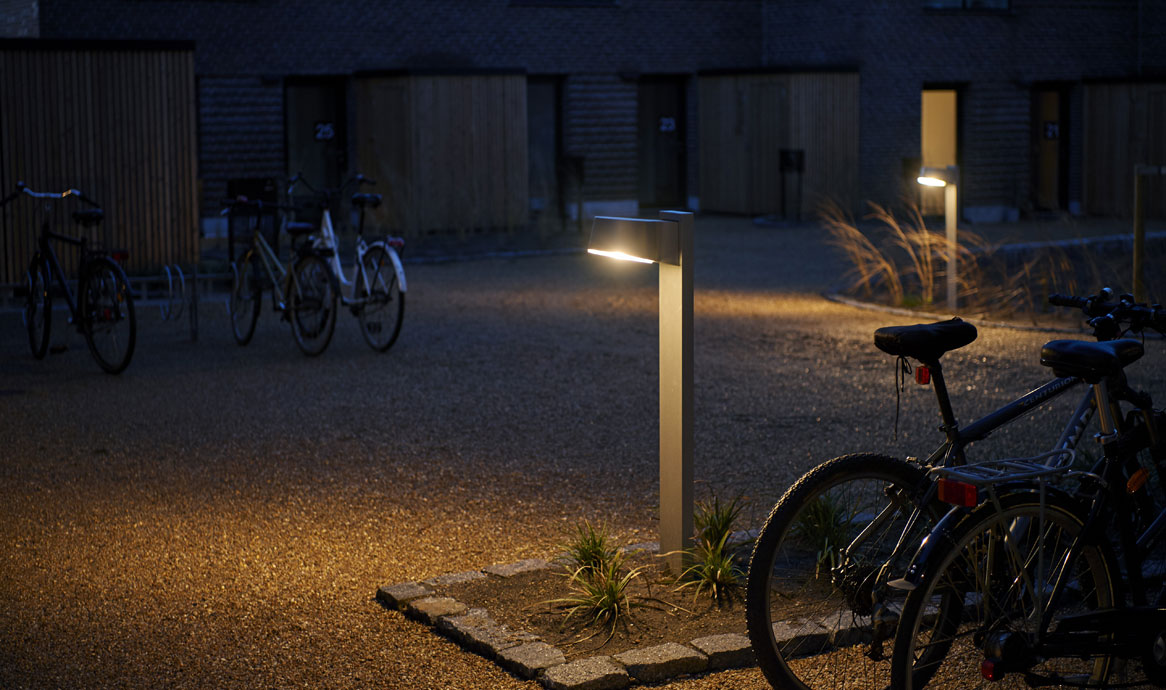

Nyx 190 silbergrau, Wohnungen im Kastanieparken, Hillerød

Umbraco.Cms.Core.Models.Link Mehr Photos aus Kastanieparken

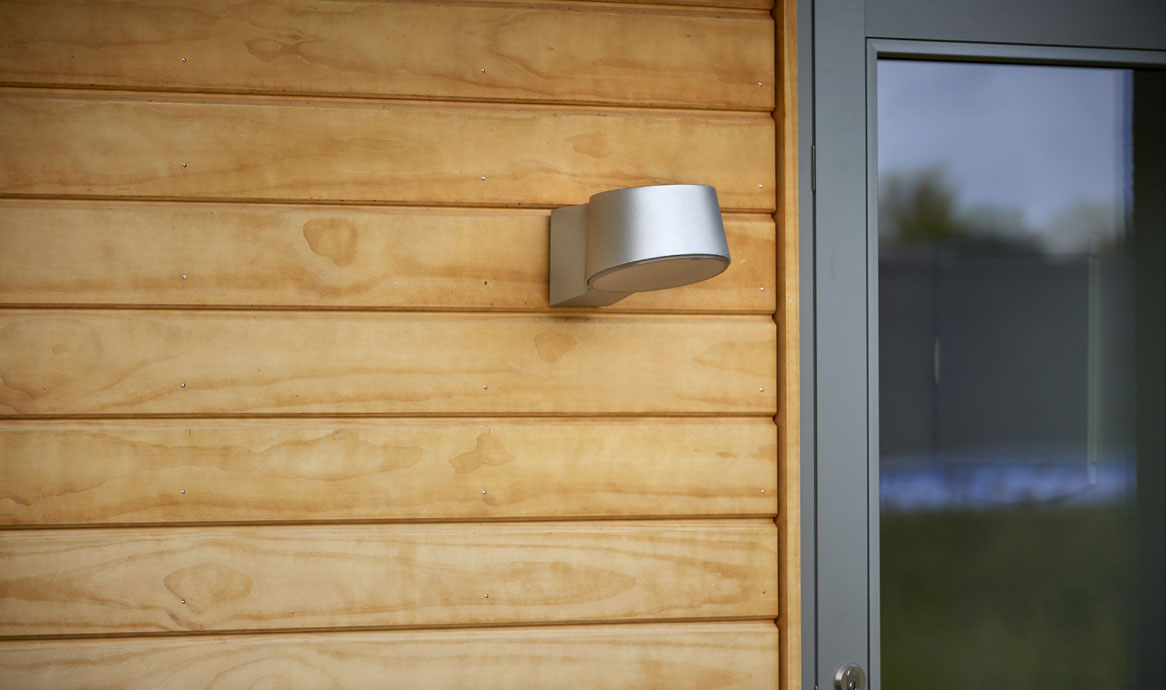

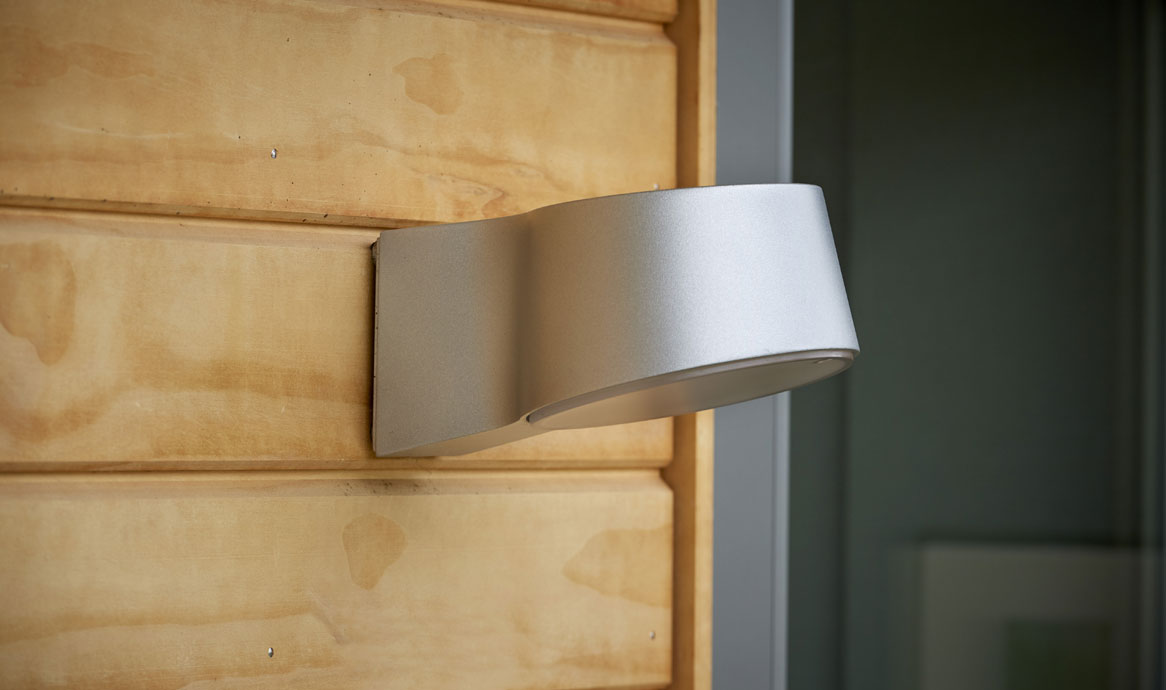

Nyx 190 silbergrau - Wohnverein Kastanieparken Hillerød.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Hillerød.

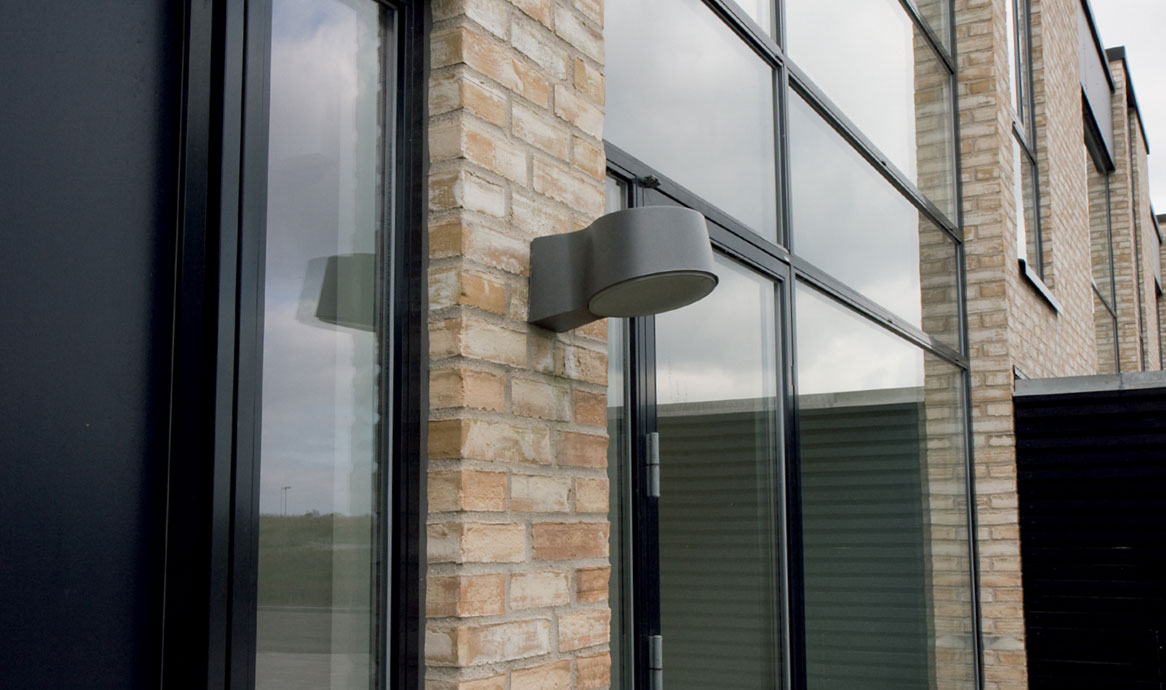

Nyx 190 graphitgrau, Fredensborg. Architektur: Arkitema

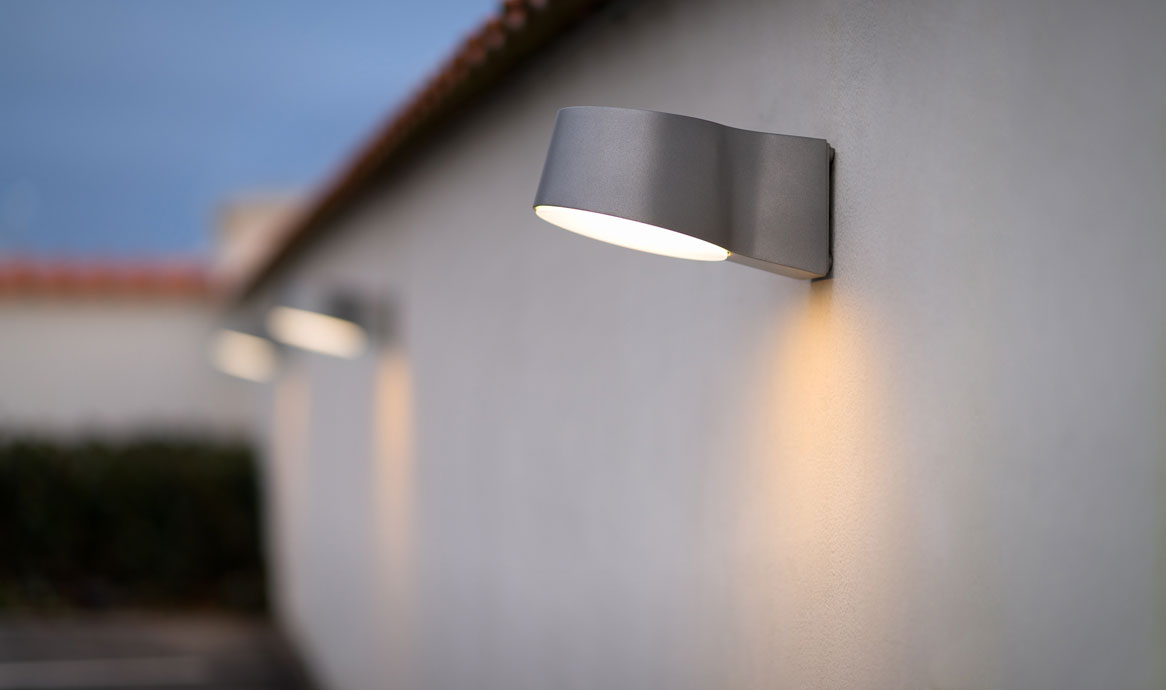

Nyx 190 an Wand - Favrholm, Hillerød

Umbraco.Cms.Core.Models.Link Mehr Photos aus Favrholm

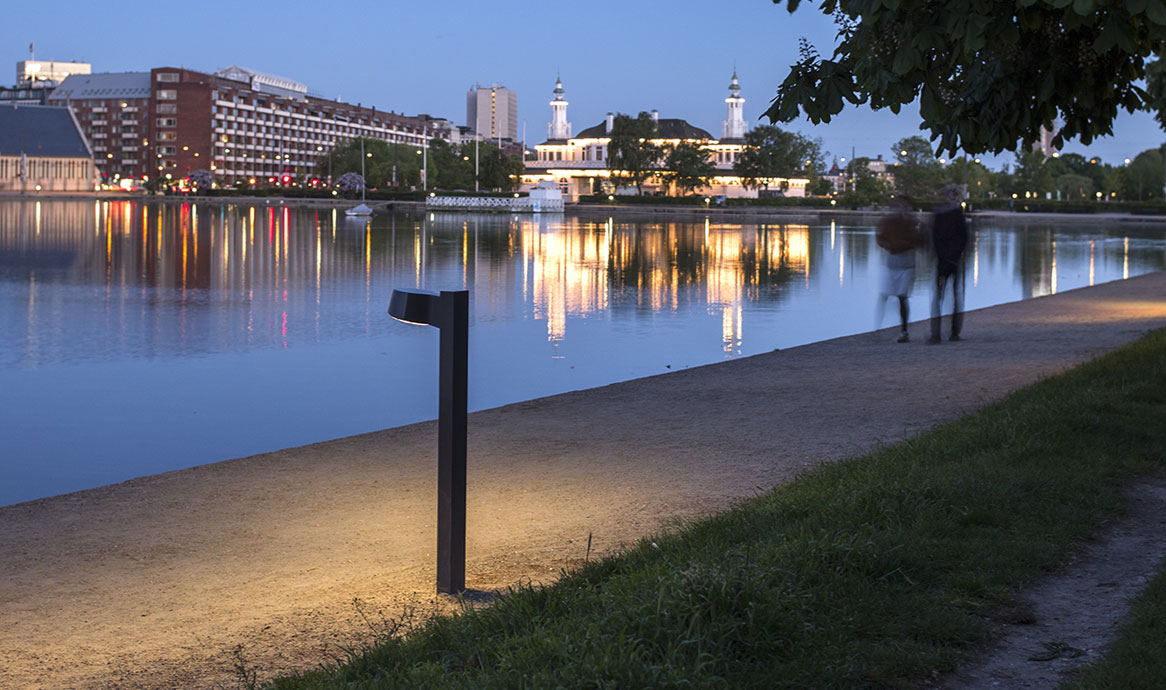

Die Nyx Pollerleuchten erhöhen die Sicherheit für Läufer und Fußgänger rund um die Seen in Kopenhagen.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Kopenhagen

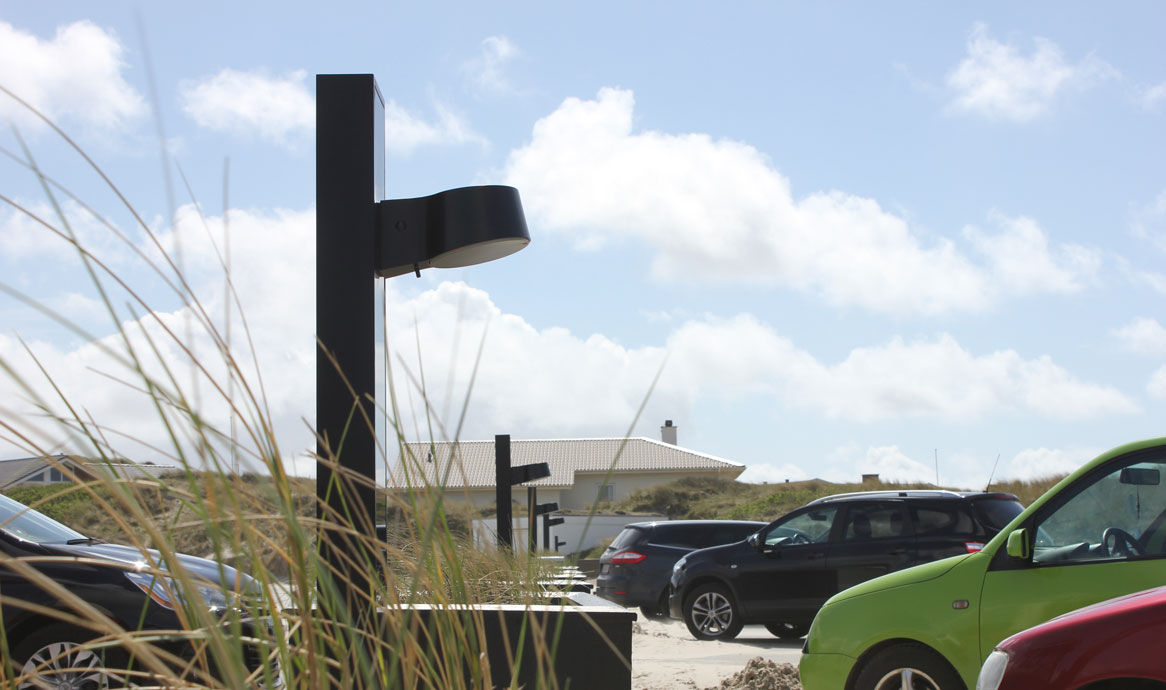

Nyx 190 an Solarzellenmast - Henne Strand

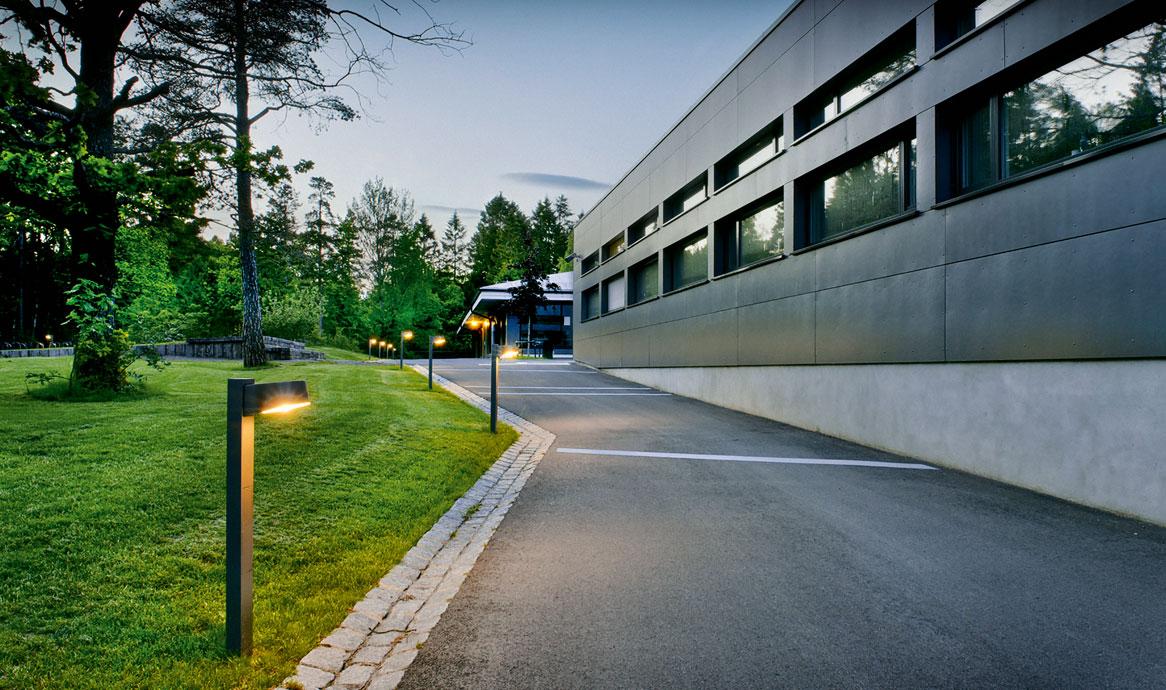

Nyx Pollerleuchte, Schule in Norwegen

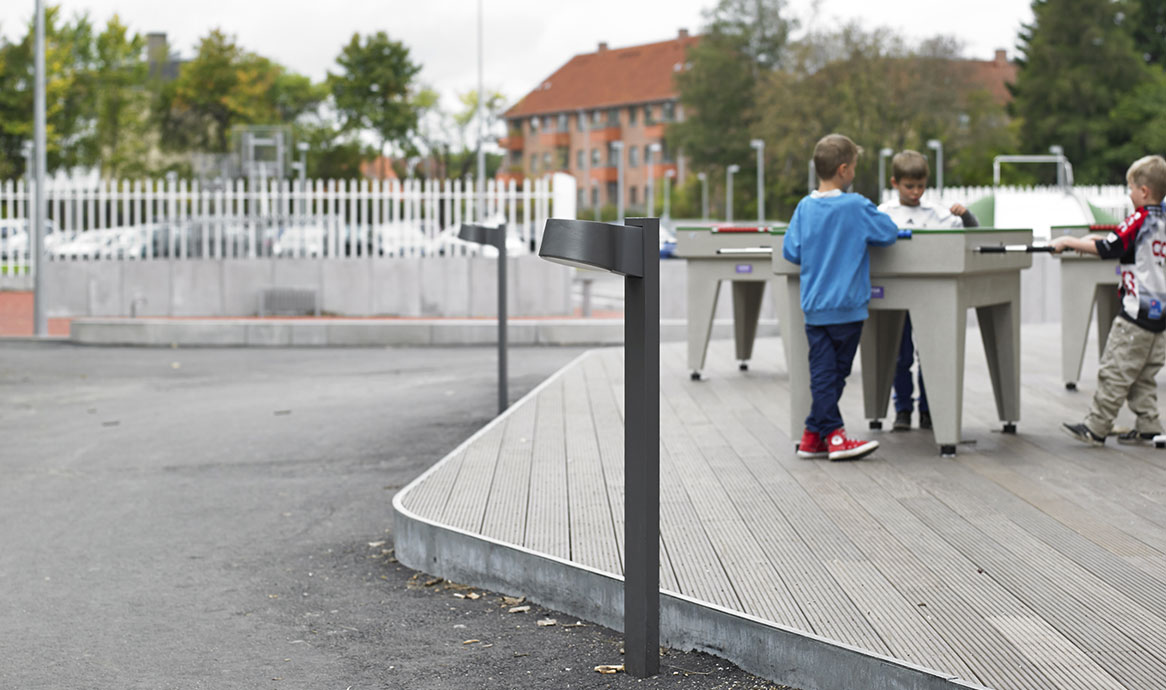

Nyx Poller 1000 graphitgrau - Bagsværd Neue Schule

Umbraco.Cms.Core.Models.Link Mehr Photos hier

Masu Planning, Landschaftsarchitekten, haben die Nyx Serie im Dorf "Bjerglandsbyen" in Brønshøj benutzt; hier die Nyx Pollerleuchte 1000.

DesignVilhelm Lauritzen Architekten

Die Nyx Geshichte fing 2004 an, wenn die Vilhelm Lauritzen Architekten den ersten Entwurf einer Wandleuchte in zwei Größen präsentierten. Das Design war nicht nur einfach, sondern auch charakteristisch und leicht erkennbar. Außerdem unterschied sich Nyx von den übrigen Leuchten der Zeit dadurch, daß das Gehäuse aus leichtem Aluminium gegossen wurde. Die Serie wurde schnell durch Aufsatz- und Pollerleuchten engänzt, und heute werden die Nyx Leuchten im privaten und öffentlichen Bau sowie in der Wegbeleuchtung angewendet.
