SPACE SYMMETRISCH

Die Größe der neuen Leuchte hat es ermöglicht, eine innovative Lichtlösung mit direktem, indirektem und abgeschirmtem Licht zu entwickeln. Aufgrund dieser Kombination kann die Effekt optimiert und die einzigartige Lichtdistribution mit hoher Gleichmässigkeit erreicht werden, ohne auf die Komfort zu verzichten.

Das Design ist einfach und kraftvoll, und die gerundete Formen unterstützen nicht nur die Lichtstreuung, sondern erhöht die Korrosionsbeständigkeit erheblich.

Einzelheiten der innovativen Lösung hier.

Spezifikationen

Specifikationer

Leuchtendaten

SPACE
Material	Aluminiumguß
Finish	Raw anodisiert
	Graphitgrau: YW355F, Akzo Nobel
	Silbergrau: Y2370I, Akzo Nobel
	Cortenbraun: YX355F, Akzo Nobel
	Schwarz: Noir 900 Sablé, SN351F, Akzo Nobel
Abschirmung	Longlife Polycarbonat mit UV-beständigem Acryl, klar
Montage	Mastzopfen: Ø60 x H100 mm oder Ø76 x H50 mm
	5,5 m PKL-ledning, 2 x 1 mm2, ist in der Leuchte montiert
Anschluß	In den Mast
Schutzart und -klasse	IP66, Klasse II, Option für Klasse I
Schlagfestigkeit	IK10; mit SR Sockel IK09
Korrosionsklasse	C4, Option für C5
Gewicht	10 kg
Windfläche	0,09 m2

LED High Lumen

LED High Lumen	Bridgelux V22
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L100B10
	Constant Lumen Output
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 80, typisch 85 Ra
	Option für 90 Ra, 3000 K, mit R9 = 72
	Längere Lieferzeit für Ra 90
Farbgenauigkeit	3 Steps SDCM
Lichtstrom	Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 80 Ra	2700K: 625-6800 lm
	3000K: 625-6950 lm
	4000K: 650-7025 lm
LED-lumen, 90 Ra	3000K: 525-5200 lm
Wirkungsgrad	76%
Lichtstärkeklasse, 13201-2 2015	G*3
Blendindexklasse	D6

LED Low Lumen

LED Low Lumen	Bridgelux V18
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L100B10
	Constant Lumen Output
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 80, typisch 85 Ra
	Option für 90 Ra, 3000 K, mit R9 = 72
	Längere Lieferzeit für Ra 90
Farbgenauigkeit	3 Steps SDCM
Lichtstrom	Der unten angegebene Lichtstrombereich bezieht sich auf die LED-Lichtquelle. Benutzen Sie den Wirkungsgrad, um den aus der Leuchte austretenden Lichtstrom zu berechnen.
LED-lumen, 80 Ra	2700K: 325-3950 lm
	3000K: 325-4025 lm
	4000K: 325-4050 lm
LED-lumen, 90 Ra	3000K: 275-3000 lm
Wirkungsgrad	75%
Lichtstärkeklasse, 13201-2 2015	G*3
Blendindexklasse	D6

Treiberdaten

Treiber, High Lumen	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmierbar
Einschaltstrom	max 22 A (50% nach 290 µs)

Treiber, Low Lumen	Xitanium Full Xi FP 22 W 0,2-0,7 A, programmierbar
Einschaltstrom	max 15 A (50% nach 295 µs)

Nennspannung, AC	220-240 Vac
Betriebsspannung, AC	80-264 Vac
Nennspannung, DC	186-250 Vdc
Betriebsspannung, DC	168-275 Vdc
Nennfrequenz	50-60 Hz
Betriebsfrequenz	45-66 Hz
Max Vorsicherung	16 A
Überspannungsschutz	L/N-GND: 10 kV, (D4i Treiber: 8 kV)
	L-N: 6 kV
Betriebsdauer	min 100.000 Stunden
Dimmung	5 Stufen innerhalb des jeweiligen Lumenpakets
Übrige Regelung	DALI-2, LineSwitch oder
	via Zhaga Book 18 Sockel, D4i

Varianten und Zubehör

Bestell-Nr.	Space symmetrisch
8880-	V18, Low lumen, programmierbar, max 25 W
8882-	V22, High lumen, programmierbar, max 40 W

Zubehör
8016-	Option: Abstandsring für Ø88/90 mm Mast - mit Farbkode kombinieren
8017-	Abblendung aus lackiertem Aluminium - mit Farbkode kombinieren

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur, Dimmung etc in der Tabelle unten.

Farbe	Farbtemperatur
01 = raw anodisiert	827 = 2700 K, 80 Ra
4 = graphitgrau	830 = 3000 K, 80 Ra
9 = silbergrau	840 = 4000 K, 80 Ra
17 = cortenbraun	930 = 3000 K, 90 Ra
66 = schwarz noir 900

Montage	Dimmung/Regelung
leer = Ø60 mm Mast	leer = programmierbar
M76 = Ø76 mm Mast	D = DALI-2 (4/5-adriges Kabel)
	F = LineSwitch
	R = Zhaga Book 18 Sockel, nach oben
	RC = Zhaga Book 18 Sockel, City Touch / Interact City
	S = Zhaga Book 18 Sockel, nach unten

Schutzklasse	Korrosionsklasse
leer = Klasse II	leer = C4
J = Klasse I	C5 = C5 Schutz (die Farbkode mit C5 ergänzen)

Beispiel: 8882-9830 = Space symmetrisch, High lumen, programmierbar, silbergrau, 3000 K, 80 Ra, für Ø60 mm Mast, Klasse II

Medien & Downloads

Produktinformation

Broschüre, SpacePDF Produktdaten, SpacePDF Mastmontage, SpacePDF Montage Abblendung, SpacePDF Maßangabe, Space mit Zhaga SockelnPDF Anzahl pro Sicherung - EmpfehlungPDF Montageanleitung, symmetrischPDF Link: Video mit ServiceanleitungPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Beschreibung Space, symmetrischDOCX Beschreibung Space, symmetrischPDF

3D

Space für RevitRFA Space für ArchicadLCF Space für Ø60 Mast, AutocadDWG Space für Ø90 Mast, AutocadDWG Space für Ø60 Mast, 3DS3DS Space für Ø90 Mast, 3DS3DS Space, IFCIFC

Fotos

Produktbild, Space symmetrisch, silbergrauJPG Produktbild, Space asymmetrisch, silbergrauJPG Produktbild, Space symmetrisch, konischer MastJPG Produktbild, Space asymmetrisch, konischer MastJPG Produktbild, Space, Ø60 mm Mast, Noir 900JPG Space, Delft, NiederlandePDF

Lichttechnische Daten

Space symmetrisch

Information: Light centre heightDOCX High Lumen, 40 W, 2700 KLDT High Lumen, 40 W, 2700 KPDF High Lumen, 40 W, 3000 KLDT High Lumen, 40 W, 3000 KPDF High Lumen, 40 W, 3000 K, 90 RaLDT High Lumen, 40 W, 3000 K, 90 RaPDF High Lumen, 40 W, 4000 KLDT High Lumen, 40 W, 4000 KPDF Low Lumen, 24 W, 2700 KLDT Low Lumen, 24 W, 2700 KPDF Low Lumen, 24 W, 3000 KLDT Low Lumen, 24 W, 3000 KPDF Low Lumen, 24 W, 3000 K, 90 RaLDT Low Lumen, 24 W, 3000 K, 90 RaPDF Low Lumen, 24 W, 4000 KLDT Low Lumen, 24 W, 4000 KPDF Space V18, 2700K, AbgeblendetLDT Space V18, 3000K, AbgeblendetLDT Space V18, 4000K, AbgeblendetLDT Space V22, 2700K, AbgeblendetLDT Space V22, 3000K, AbgeblendetLDT Space V22, 4000K, AbgeblendetLDT

Space asymmetrisch Type IV

Information: Light centre heightDOCX High Lumen, 40 W, 2700 K, Type IVLDT High Lumen, 40 W, 2700 K, Type IVPDF High Lumen, 40 W, 3000 K, Type IVLDT High Lumen, 40 W, 3000 K, Type IVPDF High Lumen, 40 W, 3000 K, 90 Ra, Type IVLDT High Lumen, 40 W, 3000 K, 90 Ra, Type IVPDF High Lumen, 40 W, 4000 K, Type IVLDT High Lumen, 40 W, 4000 K, Type IVPDF Low Lumen, 24 W, 2700 K, Type IVLDT Low Lumen, 24 W, 2700 K, Type IVPDF Low Lumen, 24 W, 3000 K, Type IVLDT Low Lumen, 24 W, 3000 K, Type IVPDF Low Lumen, 24 W, 3000 K, 90 Ra, Type IVLDT Low Lumen, 24 W, 3000 K, 90 Ra, Type IVPDF Low Lumen, 24 W, 4000 K, Type IVLDT Low Lumen, 24 W, 4000 K, Type IVPDF

Space asymmetrisch Type II

Information: Light centre heightDOCX High Lumen, 40 W, 2700 K, Type IILDT High Lumen, 40 W, 2700 K, Type IIPDF High Lumen, 40 W, 3000 K, Type IILDT High Lumen, 40 W, 3000 K, Type IIPDF High Lumen, 40 W, 3000 K, 90 Ra, Type IILDT High Lumen, 40 W, 3000 K, 90 Ra, Type IIPDF High Lumen, 40 W, 4000 K, Type IILDT High Lumen, 40 W, 4000 K, Type IIPDF Low Lumen, 24 W, 2700 K, Type IILDT Low Lumen, 24 W, 2700 K, Type IIPDF Low Lumen, 24 W, 3000 K, Type IILDT Low Lumen, 24 W, 3000 K, Type IIPDF Low Lumen, 24 W, 3000 K, 90 Ra, Type IILDT Low Lumen, 24 W, 3000 K, 90 Ra, Type IIPDF Low Lumen, 24 W, 4000 K, Type IILDT Low Lumen, 24 W, 4000 K, Type IIPDF

Alle ldt-File

LDT.zipZIP

Space mit Lph 4 m erfüllt P4 mit 27 m zwischen Masten. Mit Lph 5 m wird P4 mit 32 m erfüllt. In den beiden Fällen ist die Wegbreite 3 meter.

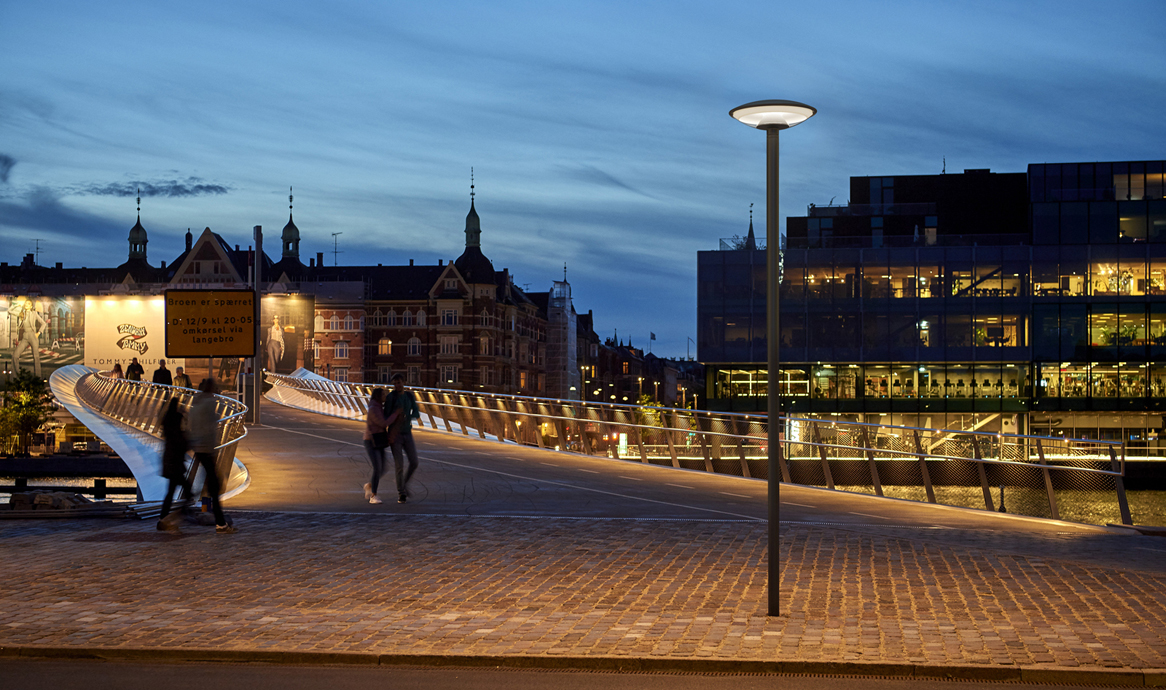

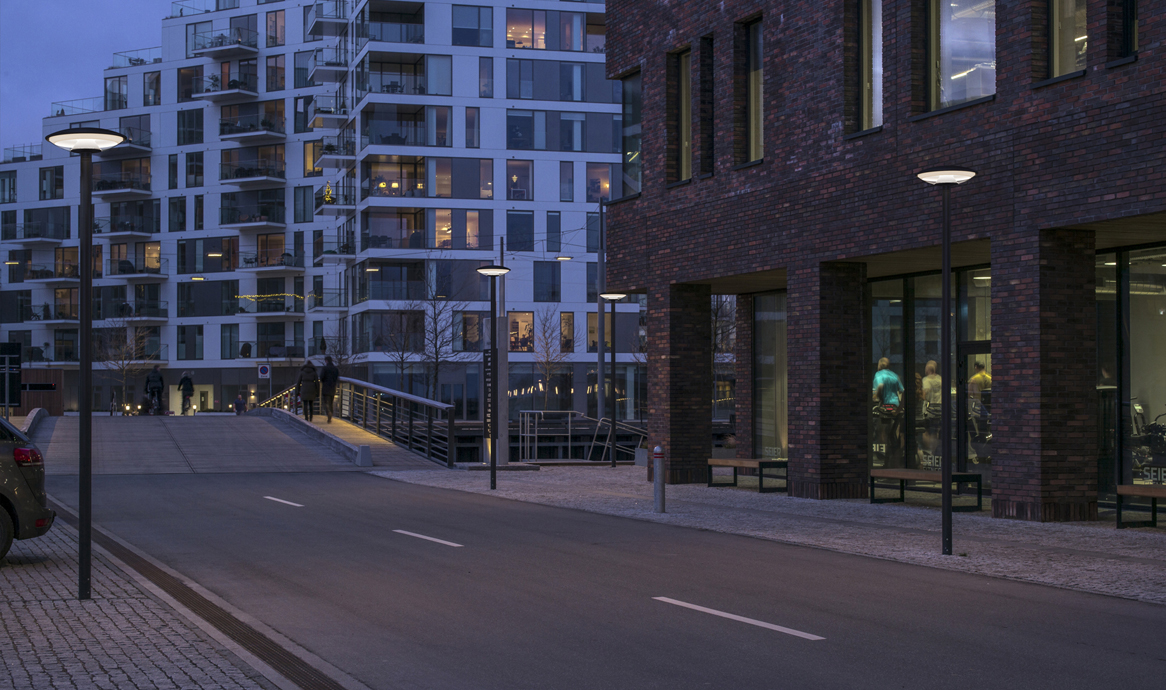

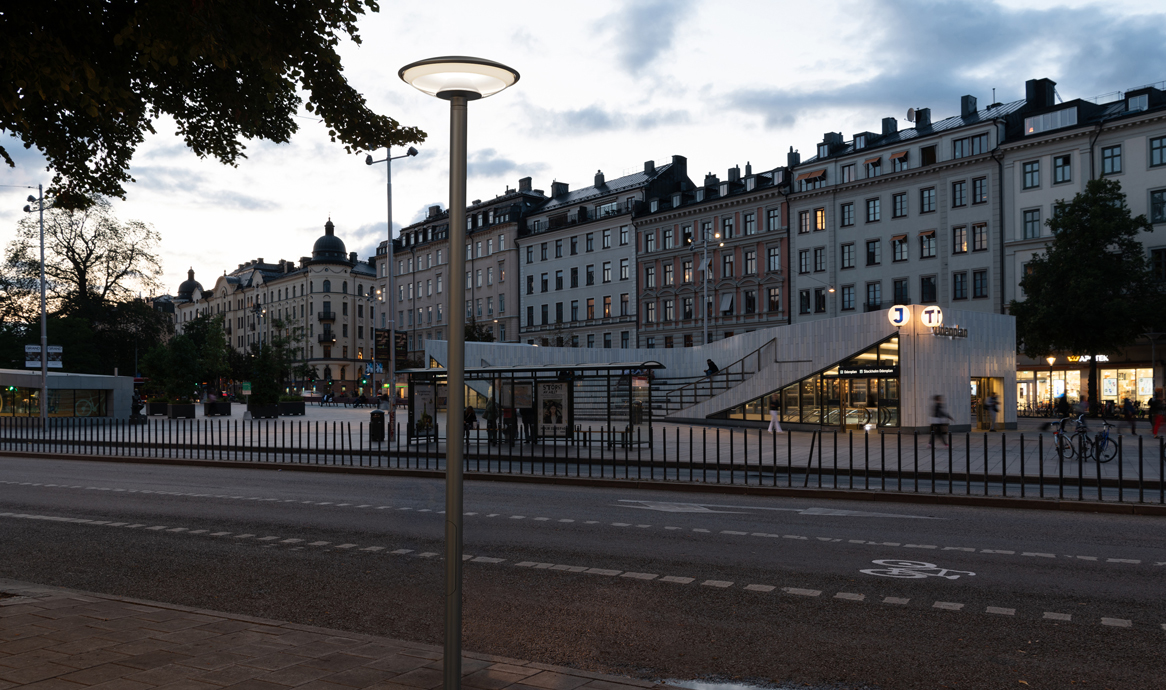

Mit einem Durchmesser von 640 mm ist die voll erhellte Leuchte kraftvoll und elegant an hohen unde niedrigen Masten.

Durch die innovative Kombinierung von indirektem, direktem und geschirmtem Licht wird die angenehme und freundliche Beleuchtung mit hoher Effiziens und einzigartiger Gleichmässigkeit balanciert.

Das graduierte Licht ist lebendig, und Space bildet Räume und Stimmung, ohne die Nachthimmel zu zerstören.

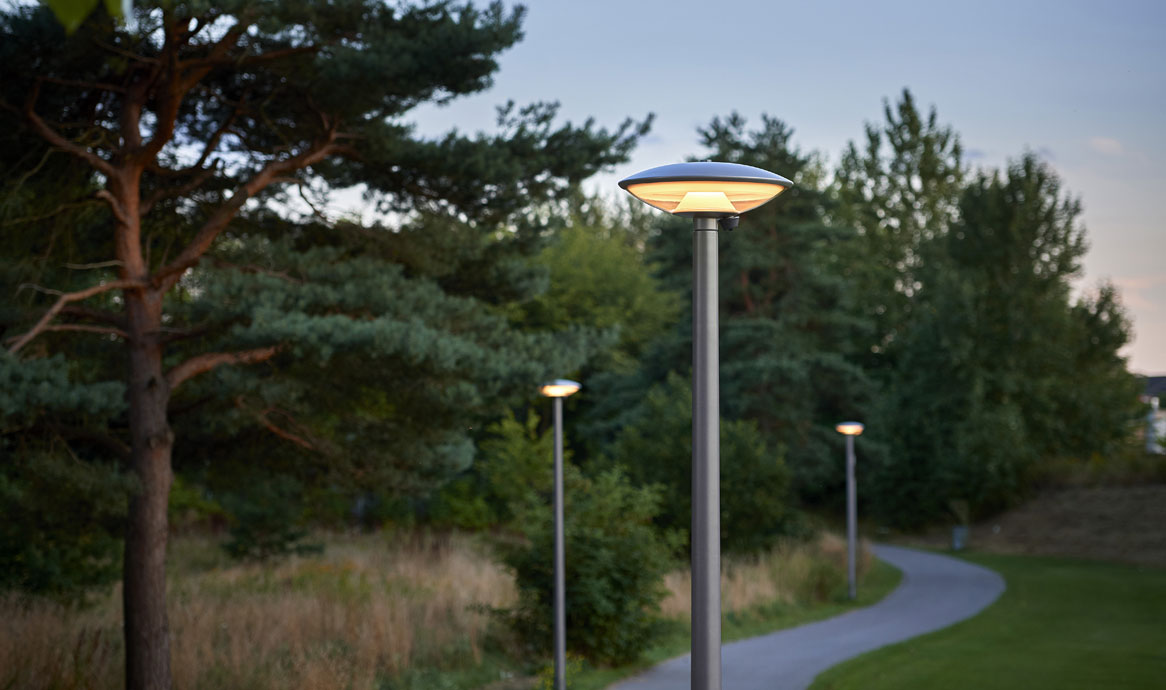

Space, graphitgrau, 4 m Mast, Zhaga Sockel up/down, DOLL - Living Lab

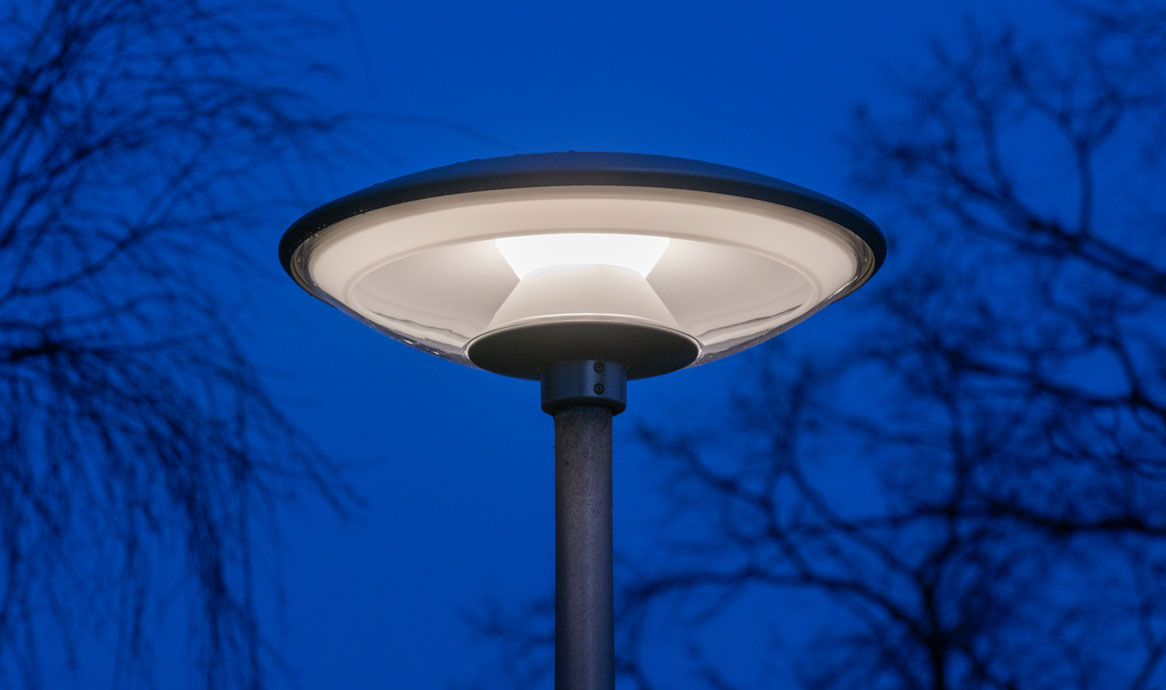

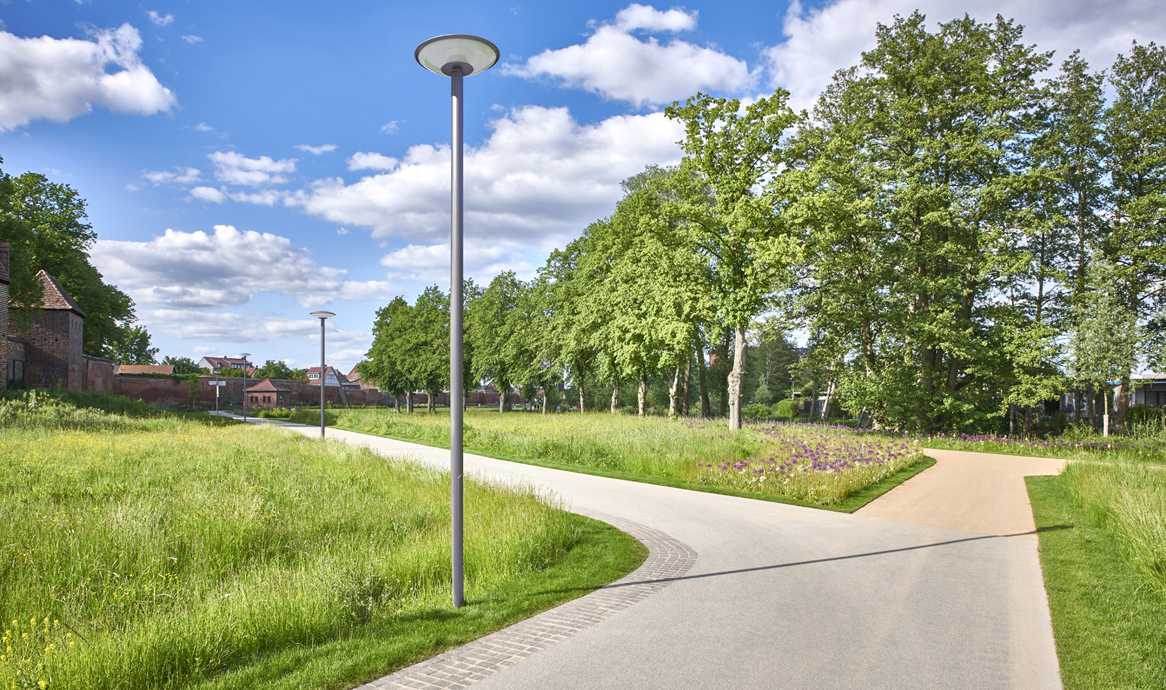

Space an Ø60 mm Alu-Mast. Musteraufstellung Delft, Niederlande

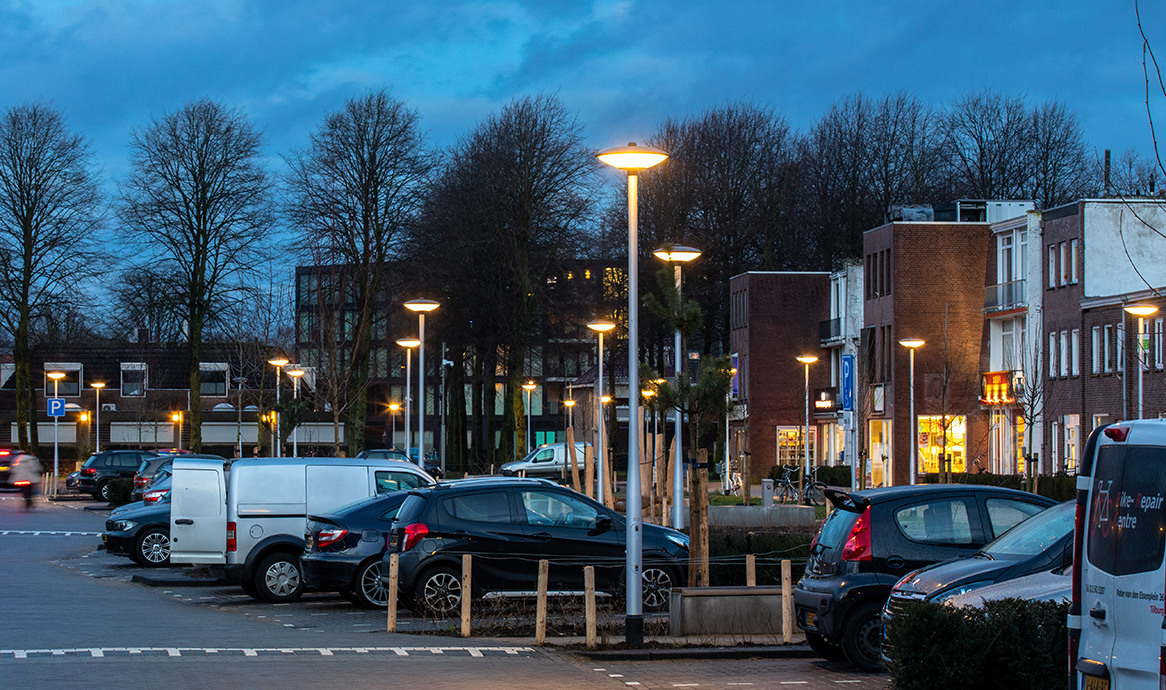

Space an 4 m Alumasten in einem großen Wohngebiet in Tilburg, Niederlande

Umbraco.Cms.Core.Models.Link Mehr Photos aus Tilburg

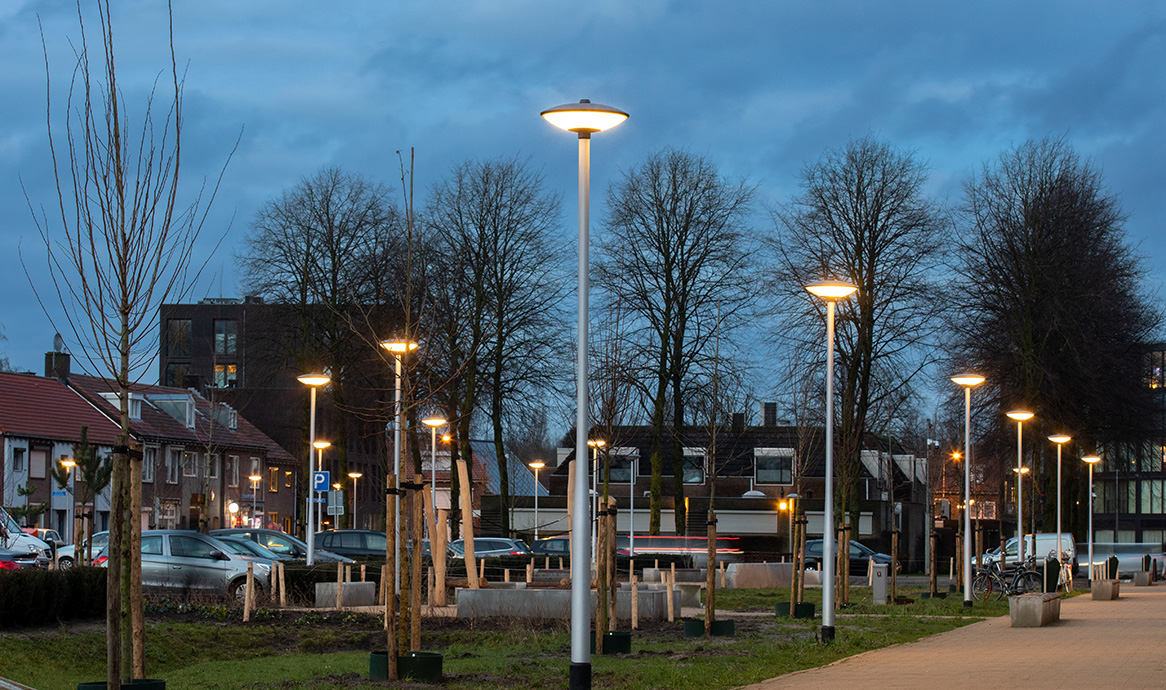

Space an 4 m Alumasten, mit Zhaga Sockeln oben, Tilburg, Niederlande

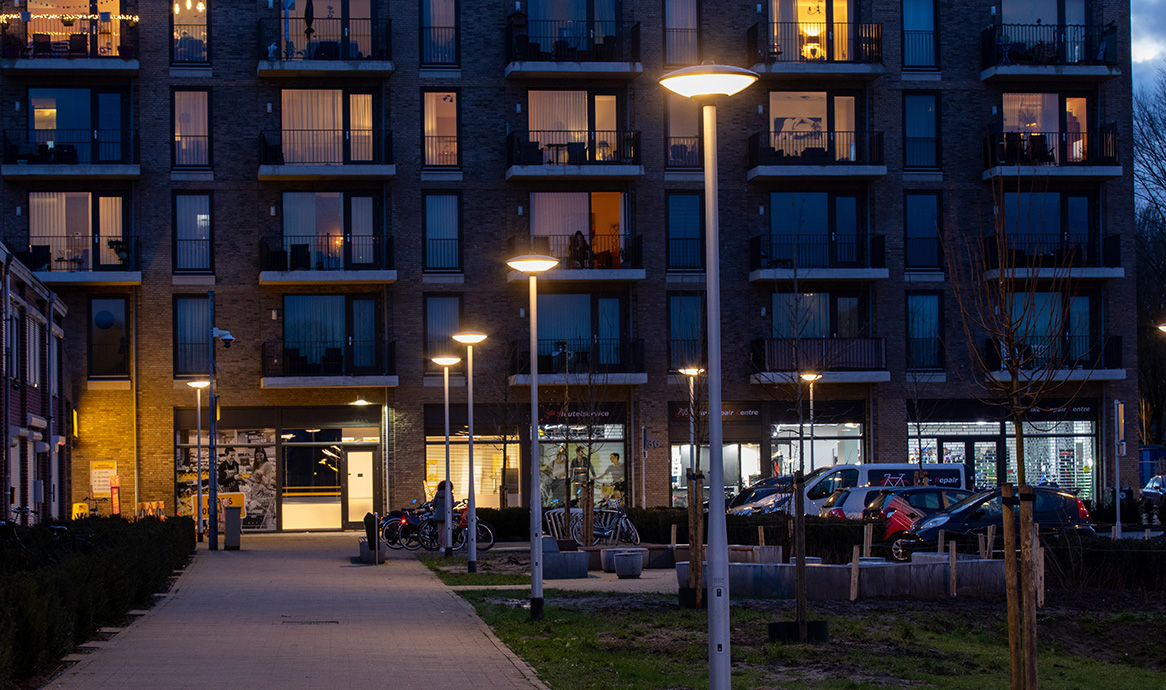

Space an 4 m Alumasten in einem großen Wohngebiet in Tilburg, Niederlande

Umbraco.Cms.Core.Models.Link Mehr Photos aus Tilburg

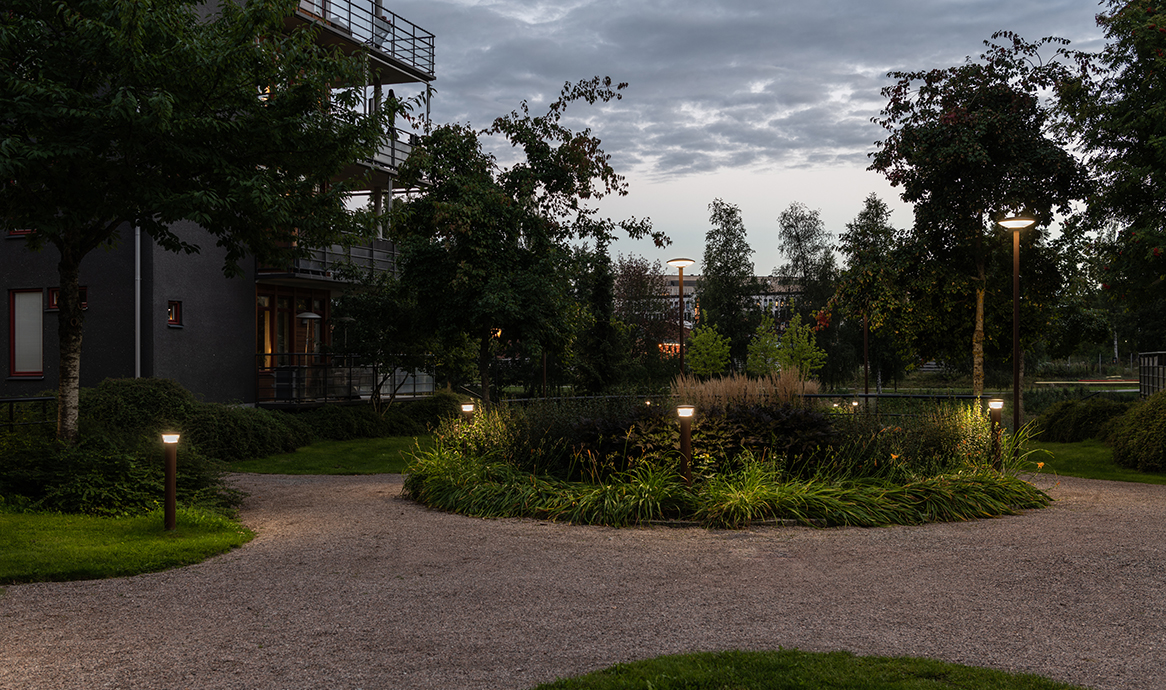

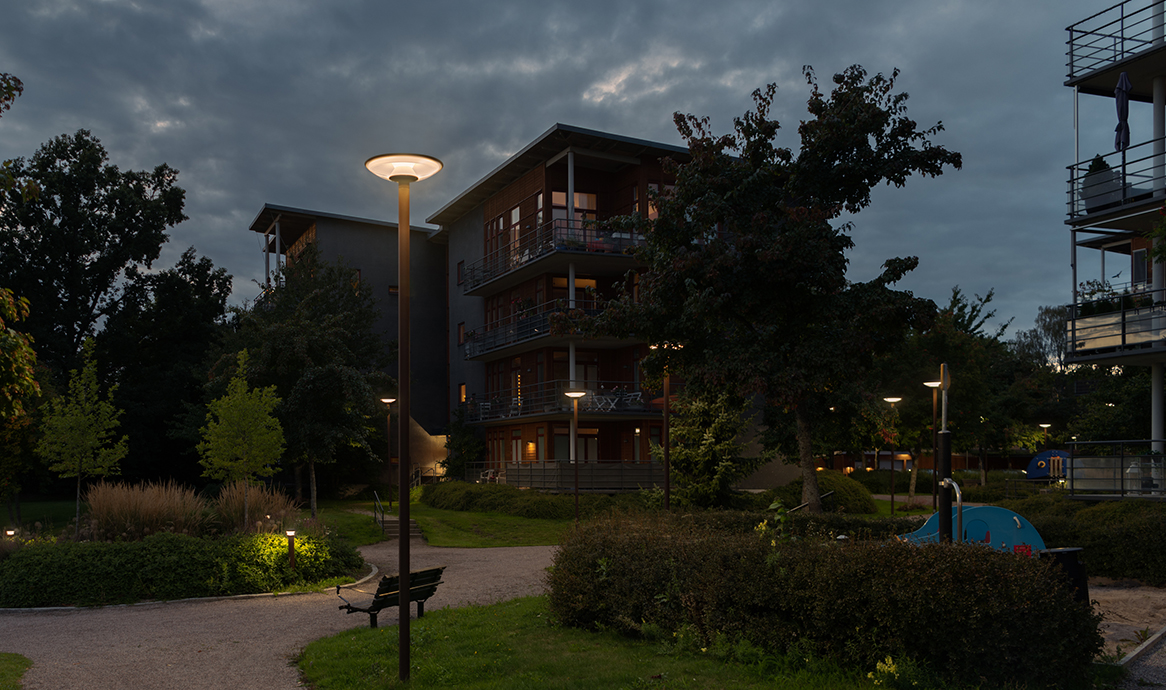

Space Leuchte an 4 meter Mast, symmetrisch leuchtend, cortenbraun, Örebro, Schweden

Space Leuchte an 4 meter Mast, und Sky Pollerleuchte, cortenbraun, Örebro, Schweden

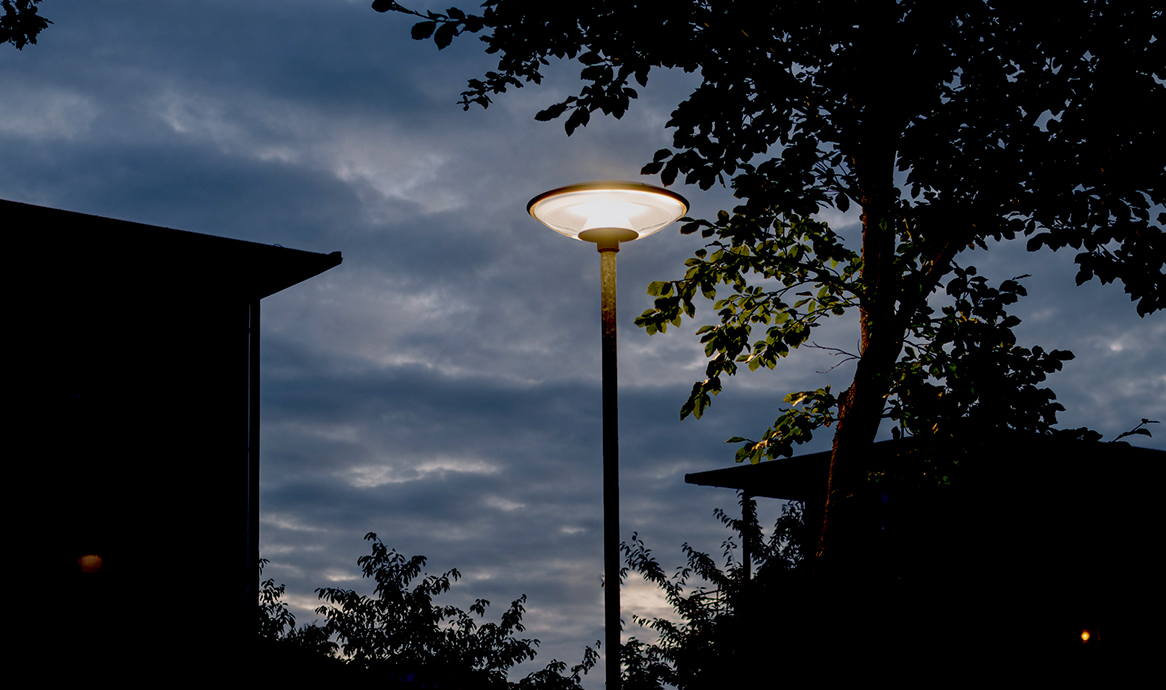

Space Leuchte an 4 meter Mast, und Sky Pollerleuchte, cortenbraun, Örebro, Schweden

Space Leuchte an 4 meter Mast, symmetrisch leuchtend, cortenbraun, Örebro, Schweden

DesignAART Designers

- Space has an appealing and easy understandable design language, based on simplicity and interaction between form and function. A central light source surrounded by circular elements creates a precise and harmonic composition. Transparent and calm by day, and at night - when the light is on - a wide warm and glowing scene of direct and indirect light framed by a translucent shielding. - Morten Hove Lasthein, AART Designers

Mehr über AART Designers hier.

Morten Lasthein beschreibt den Entwurf von Space (englisch).
