SQUARE

Bitte wählen

Square ist für den Außenbereich entworfen. Aber die einfache Sprache der Form und delikate Materialwahl inspirieren auch im Innenbereich. Für Gänge und Eingänge, allein oder in Serien, in Reihen, in Quadraten. Wie der Raum ist die Fantasie unendlich.

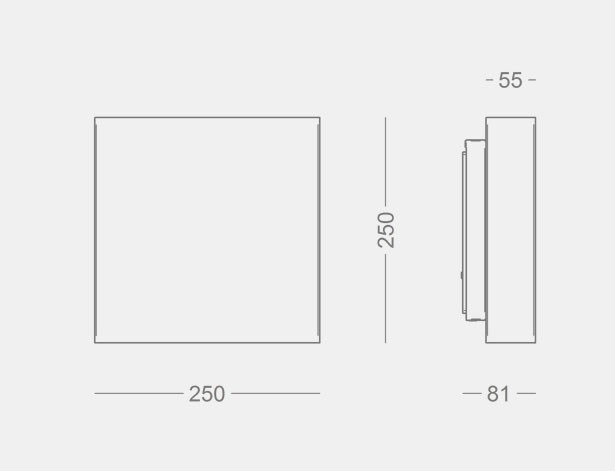

Spezifikationen

250 mm innen

Leuchtendaten

SQUARE 250
Material	Rostfreier Stahl lackiert
Lackierung	Weiß: RAL 9010
	Schwarz: RAL 9005
	Graphitgrau: YW355F
Abschirmung	Opalweißes Polycarbonat
Ausschneiden	Ziffern können in der Frontplatte ausgeschnitten werden
Montage	An Wand oder Wanddose
Anschluß	Verdrahtung in 5-polige 2,5 mm2 Klemme
Schutzart	IP20, Klasse I
Gewicht	2 kg

LED- und Treiberdaten

LED Typ	Bridgelux Vero 10 + V6
Betriebsdauer	min 100.000 Stunden bei ta max 25° C, L90B10
Gesamtverbrauch	10 oder 15 W
Gesamtverbrauch, nach unten	8 oder 12 W
Farbtemperatur	2700, 3000 oder 4000 Kelvin
Farbwiedergabe	min 90 Ra
Farbgenauigkeit	3 Steps SDCM
Wirkungsgrad	63%

Treiber	LED Konverter, 20 W
	Dimmbar gegen Aufpreis
Einschaltstrom	max 5 A (50% nach 50 µs)
Betriebsdauer	min 100.000 Stunden
Alternative	Treiber und Radar für die drahtlose Regelung (Bluetooth)

Varianten

Bestell-Nr.	Square 250 Innen
4823-	10 W LED, 250 mA
4820-	15 W LED, 350 mA
4822-	8 W LED, 250 mA, nur nach unten
4821-	12 W LED, 350 mA, nur nach unten

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe	Farbtemperatur
1 = weiß	927 = 2700 K, 90 Ra
3 = schwarz	930 = 3000 K, 90 Ra
4 = graphitgrau	940 = 4000 K, 90 Ra

Dimmung	Schutzklasse
leer = ohne Dimmung	leer = Klasse I
V = 1-10 V	K = Klasse II
D = DALI
R = Bluetooth Sensor

Ausschneiden in der Front
C = Ausschneiden von Ziffern

Beispiel der Bestell-Daten: 4820-3927V = Square 250, 15 W LED, schwarz, 2700 K, 90 Ra, 1-10 V Dimmung

Leuchtendaten

SQUARE 250
Material	Rostfreier Stahl lackiert
Lackierung	Weiß: RAL 9010
	Schwarz: RAL 9005
	Graphitgrau: YW355F
Abschirmung	Opalweißes Polycarbonat
Ausschneiden	Ziffern können in der Frontplatte ausgeschnitten werden
Montage	An Wand oder Wanddose
Anschluß	Verdrahtung in 5-polige 2,5 mm2 Klemme
Schutzart	IP20, Klasse I
Gewicht	2 kg

Bestückung

E27	max 30 W
Zum Beispiel	A60 Deco Aurora LED, dimmbar, 7,5 W, 2700 K, 80 Ra, 20.000 Betriebsstunden
Wirkungsgrad	20%

Varianten und Zubehör

Bestell-Nr.	Square 250 Innen
4009-	max 30 W, E27
4012-	max 30 W, E27, nur nach unten

Zubehör
1100-6	E27 LED, A60 Deco Aurora dimmbar, 7,5 W, 2700 K, 80 Ra, 20.000 Betriebsstunden

Zu kombinieren mit

Schlüssel zu Farbe in der Tabelle.

Farbe	Ausschneiden in der Front
1 = weiß	C = Ausschneiden von Ziffern
3 = schwarz
4 = graphitgrau

Beispiel der Bestell-Nr.: 4009-1 = Square 250, E27, weiß

Medien & Downloads

Produktinformation

Produktdaten, Square 250 InnenPDF Square, AusschneidenPDF LED-Modul für Square 250PDF Quick Guide, Bluetooth SensorPDF MontageanleitungPDF WartungPDF RoHS DeklarationPDF

Preise und Handelsbedingungen

Nettopreise 2024 für den Handel, alle ProduktePDF Allgemeine HandelsbedingungenPDF

Ausschreibungstexte

Square 250 InnenbereichDOCX Square 250 InnenbereichPDF

3D

SquareGSM SquareLCF Square 250RFA Square 250DWG Square 2503DS

Fotos

Produktbild, Square 270, schwarz noir 900JPG Produktbild, Square 270, cortenbraunJPG Produktbild, SquareJPG

Lichttechnische Daten

LED nach oben und unten

LED 10 W, 2700 KLDT LED 10 W, 2700 KPDF LED 10 W, 3000 KLDT LED 10 W, 3000 KPDF LED 10 W, 4000 KLDT LED 10 W, 4000 KPDF LED 15 W, 2700 KLDT LED 15 W, 2700 KPDF LED 15 W, 3000 KLDT LED 15 W, 3000 KPDF LED 15 W, 4000 KLDT LED 15 W, 4000 KPDF

LED nach unten

LED 8 W, 2700 K, nur nach untenLDT LED 8 W, 2700 K, nur nach untenPDF LED 8 W, 3000 K, nur nach untenLDT LED 8 W, 3000 K, nur nach untenPDF LED 8 W, 4000 K, nur nach untenLDT LED 8 W, 4000 K, nur nach untenPDF LED 12 W, 2700 K, nur nach untenLDT LED 12 W, 2700 K, nur nach untenPDF LED 12 W, 3000 K, nur nach untenLDT LED 12 W, 3000 K, nur nach untenPDF LED 12 W, 4000 K, nur nach untenLDT LED 12 W, 4000 K, nur nach untenPDF

E27 Variante

E27, 13 W LED, 2700 KLDT E27, 13 W LED, 2700 KPDF E27, 13 W LED, 3000 KLDT E27, 13 W LED, 3000 KPDF E27, 13 W LED, 4000 KLDT E27, 13 W LED, 4000 KPDF

Alle ldt-File

LDT.zipZIP

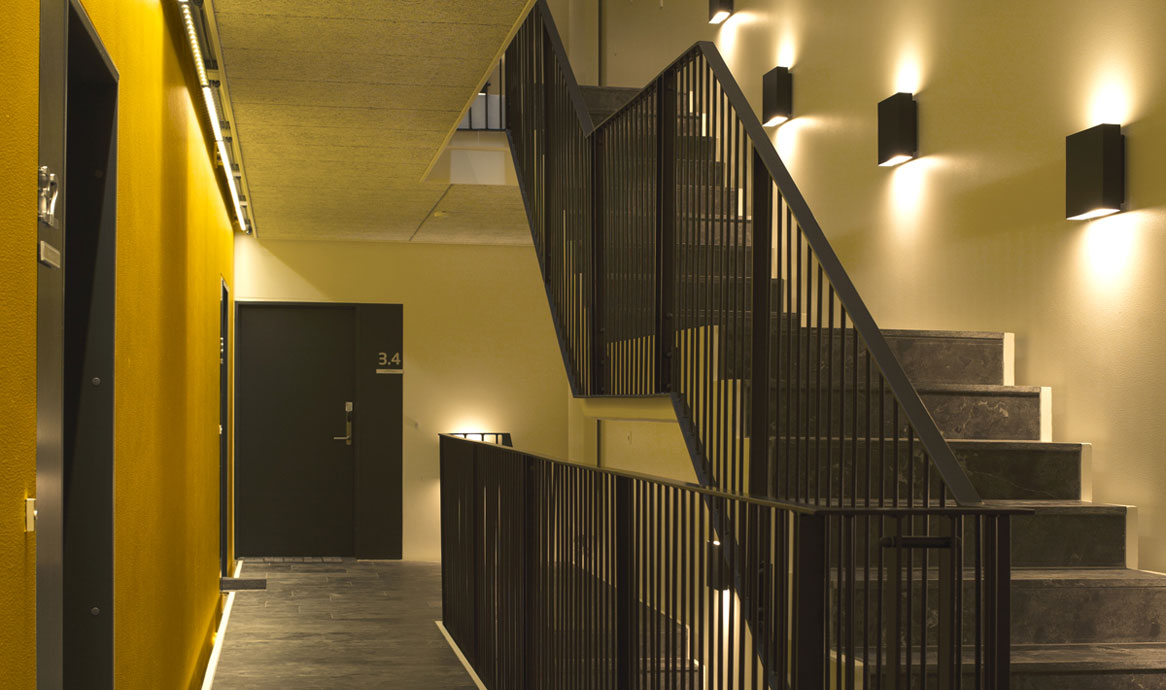

Square 250 schwarz - Christiansgade, Aarhus

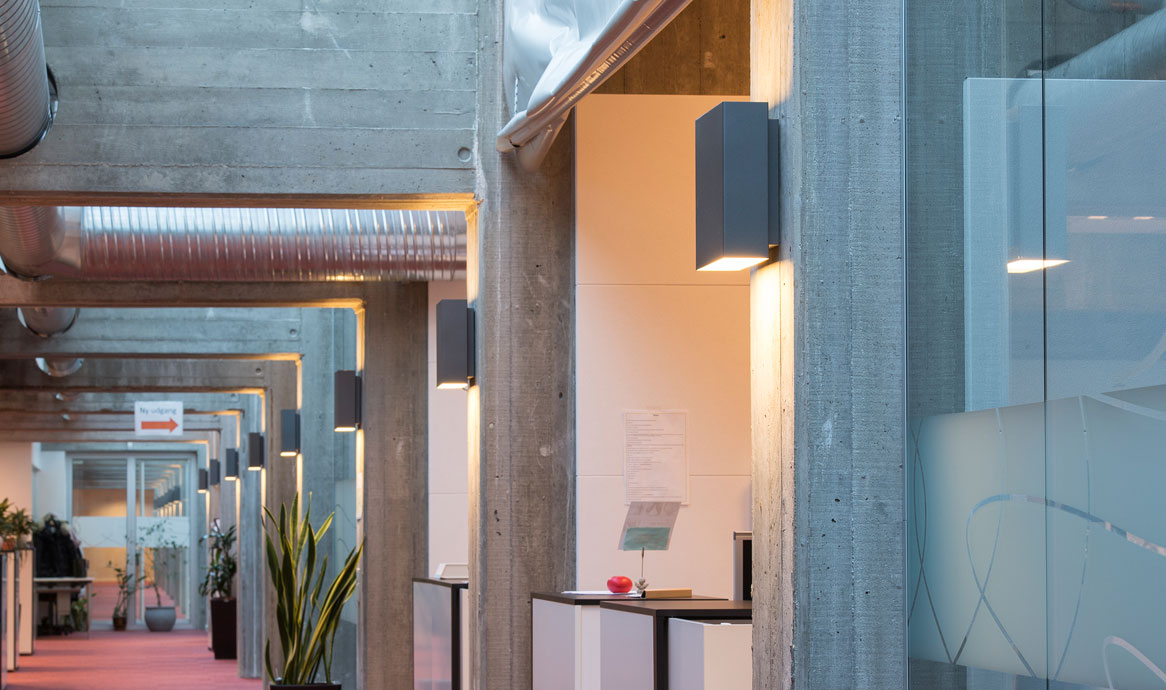

Square 270 graphitgrau - Frederikshavn Rathaus

Square 270 schwarz - mit Ausschneiden von Ziffern

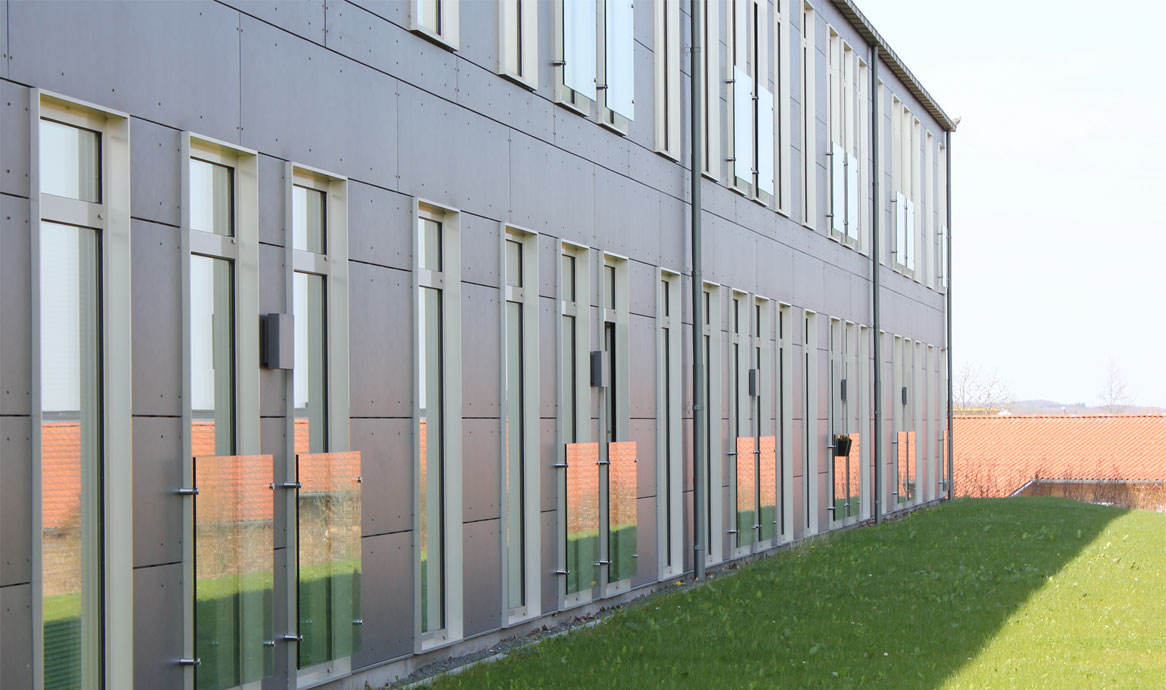

Square 250 graphitgrau - Ladegaardskollegium, Aarhus

Umbraco.Cms.Core.Models.Link Mehr Photos hier

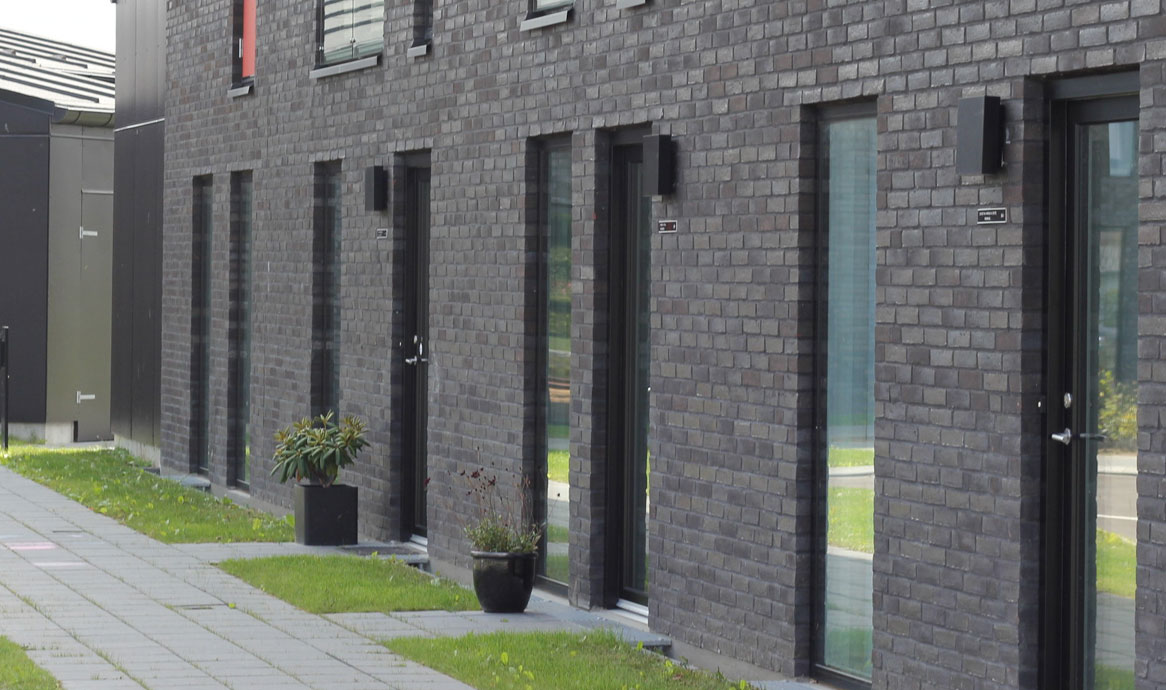

Square 250 schwarz, Odder Wohnvereinigung

Umbraco.Cms.Core.Models.Link Mehr Photos

Square 270, Musholm Feriecenter, Korsør.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Musholm Feriecenter.

Designschmidt hammer lassen design

Square - und Sticks - wurden 1999 entworfen, und beide Designs waren bahnbrechend.

Durch das einfache, minimalistische Design wird die Form hervorgehoben, und das Licht rückt in den Hintergrund.
