SQUARE

Bitte wählen

Square ist für den Außenbereich entworfen. Aber die einfache Sprache der Form und delikate Materialwahl inspirieren auch im Innenbereich. Für Gänge und Eingänge, allein oder in Serien, in Reihen, in Quadraten. Wie der Raum ist die Fantasie unendlich.

Spezifikationen

270 mm außen

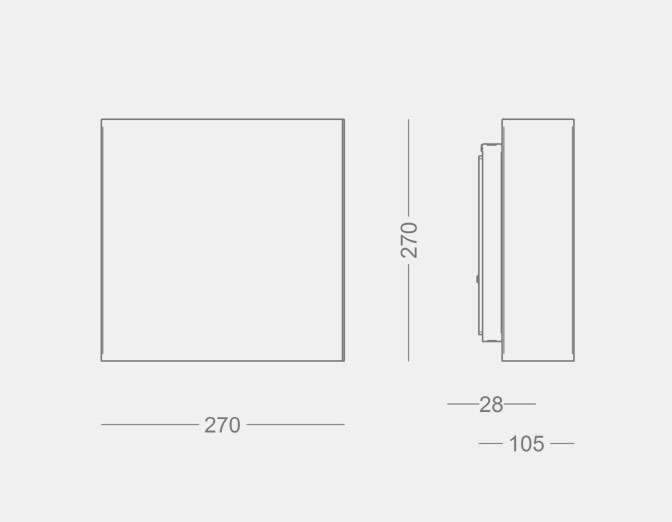

square270_skitse

Leuchtendaten

SQUARE 270
Material Feuerverzinkter Stahl, rostfreier Stahl lackiert oder Kupfer
Lackierung Weiß: RAL 9010
Schwarz: RAL 9005
Schwarz: Noir 900 Sablé, SN351F
Graphitgrau: YW355F
Cortenbraun: YX355F
Abschirmung Opalweißes Polycarbonat
Ausschneiden Ziffern können in der Frontplatte ausgeschnitten werden
Montage An Wand oder Wanddose
Anschluß Verdrahtung in 5-polige 2,5 mm2 Klemme
Schutzart IP45, Klasse I, IK09
Gewicht 2,5 kg

LED- und Treiberdaten

LED Typ Bridgelux Vero 10 + V6
Betriebsdauer min 100.000 Stunden bei ta max 25° C, L90B10
Gesamtverbrauch 15 oder 20 W
Gesamtverbrauch, nach unten 12 W
Farbtemperatur 2700, 3000 oder 4000 Kelvin
Farbwiedergabe min 90 Ra
Farbgenauigkeit 3 Steps SDCM
Wirkungsgrad 62%

Treiber LED Konverter, 20 W
Dimmbar gegen Aufpreis
Einschaltstrom max 5 A (50% nach 50 µs)
Betriebsdauer min 100.000 Stunden
Alternative Treiber und Radar für die drahtlose Regelung (Bluetooth)

Varianten

Bestell-Nr. Square 270 Außen
6824- 15 W LED, 350 mA
6827- 20 W LED, 500 mA
6825- 12 W LED, 350 mA, nur nach unten

Zu kombinieren mit

Schlüssel zu Farbe, Farbtemperatur uam. in der Tabelle.

Farbe Farbtemperatur
1 = weiß 927 = 2700 K, 90 Ra
3 = schwarz 930 = 3000 K, 90 Ra
4 = graphitgrau 940 = 4000 K, 90 Ra
8 = Kupfer gebürstet
9 = feuerverzinkt
17 = cortenbraun
66 = noir 900

Dimmung Schutzklasse
leer = ohne Dimmung leer = Klasse I
V = 1-10 V K = Klasse II
D = DALI
R = Bluetooth Sensor

Ausschneiden in der Front
C = Ausschneiden von Ziffern

Beispiel der Bestell-Daten: 6824-8930K = Square 270, 15 W LED, Kupfer, 3000 K, 90 Ra, Klasse II

Medien & Downloads

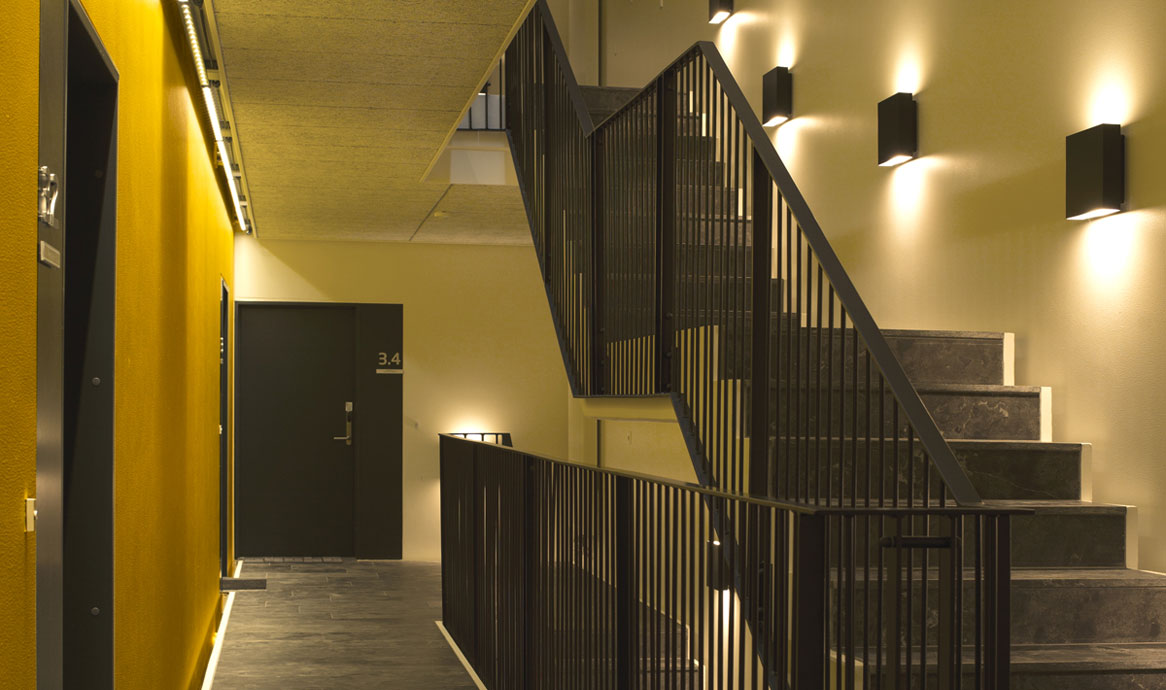

square250_christiansgd_1166

Square 250 schwarz - Christiansgade, Aarhus

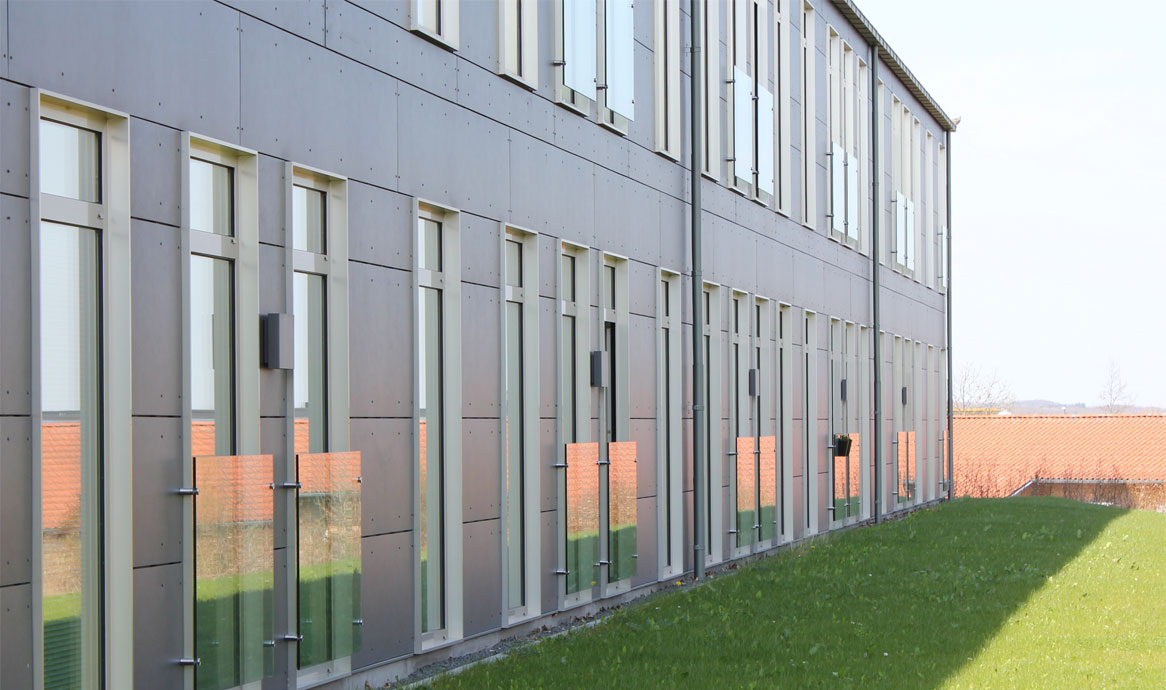

sq250_ladegd_1166_3

Square 250 graphitgrau - Ladegaardskollegium, Aarhus

Umbraco.Cms.Core.Models.Link Mehr Photos hier
square250_sort_odder_1166

Square 250 schwarz, Odder Wohnvereinigung

Umbraco.Cms.Core.Models.Link Mehr Photos

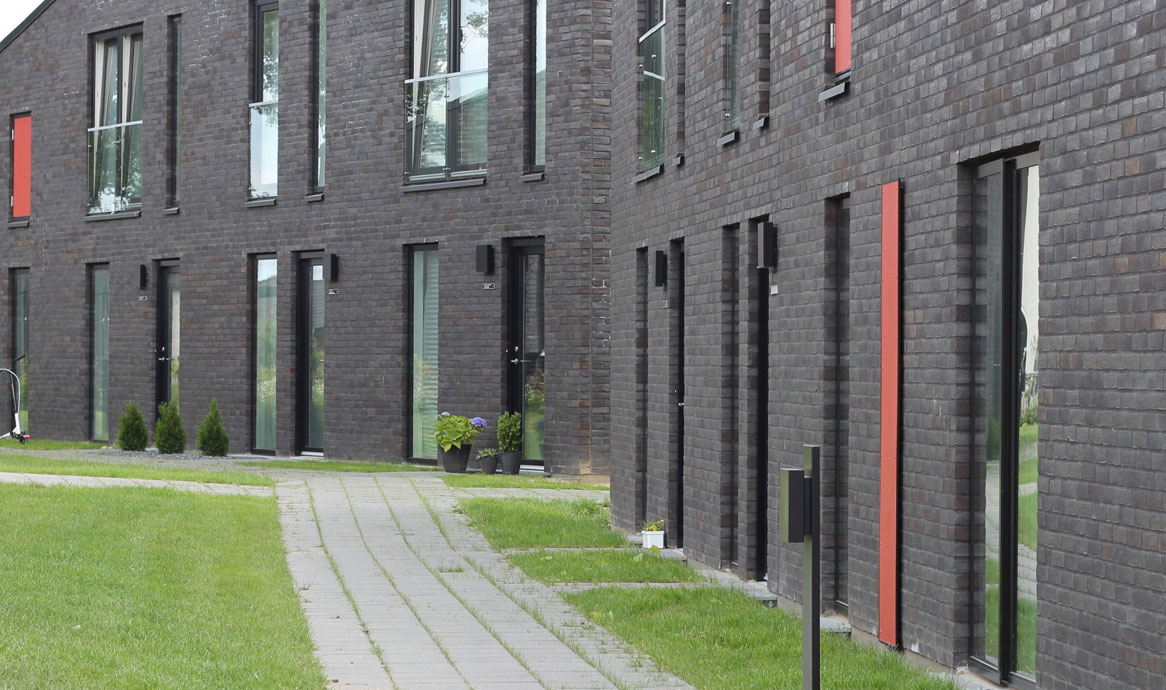

squarestd_sort_odder_1166

Square Pollerleuchte + Square 250 schwarz, Odder Wohnvereinigung

Umbraco.Cms.Core.Models.Link Mehr Photos

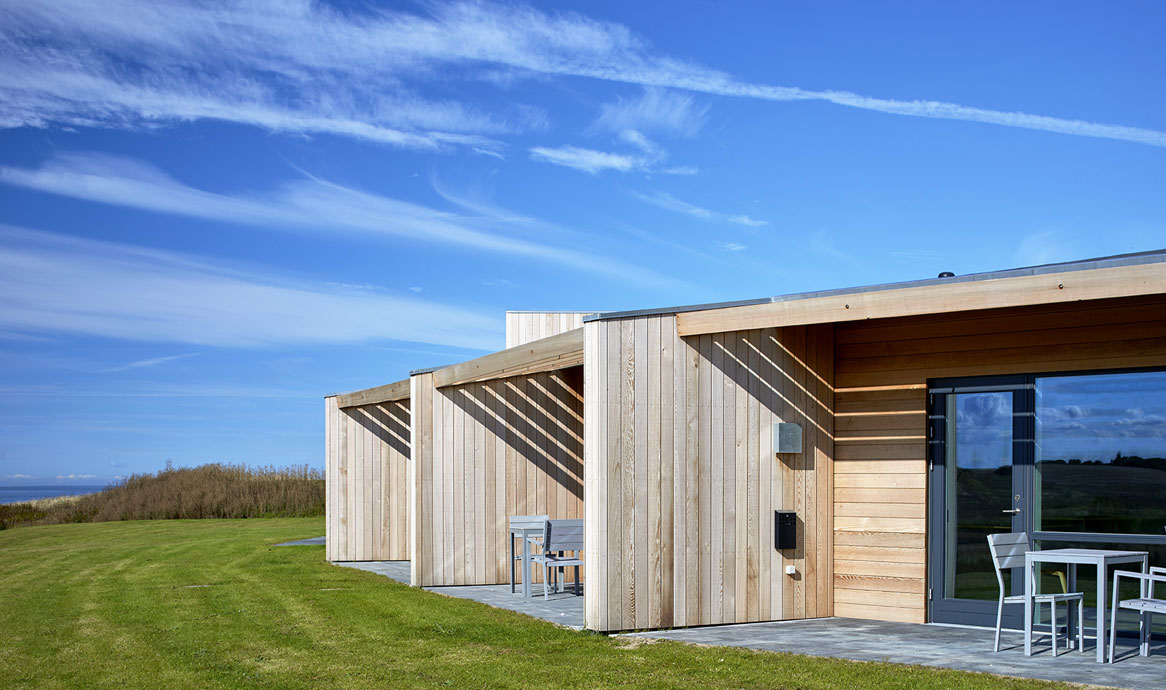

musholm_square_1166

Square 270, Musholm Ferienzentrum, Korsør.

Umbraco.Cms.Core.Models.Link Mehr Photos aus Musholm

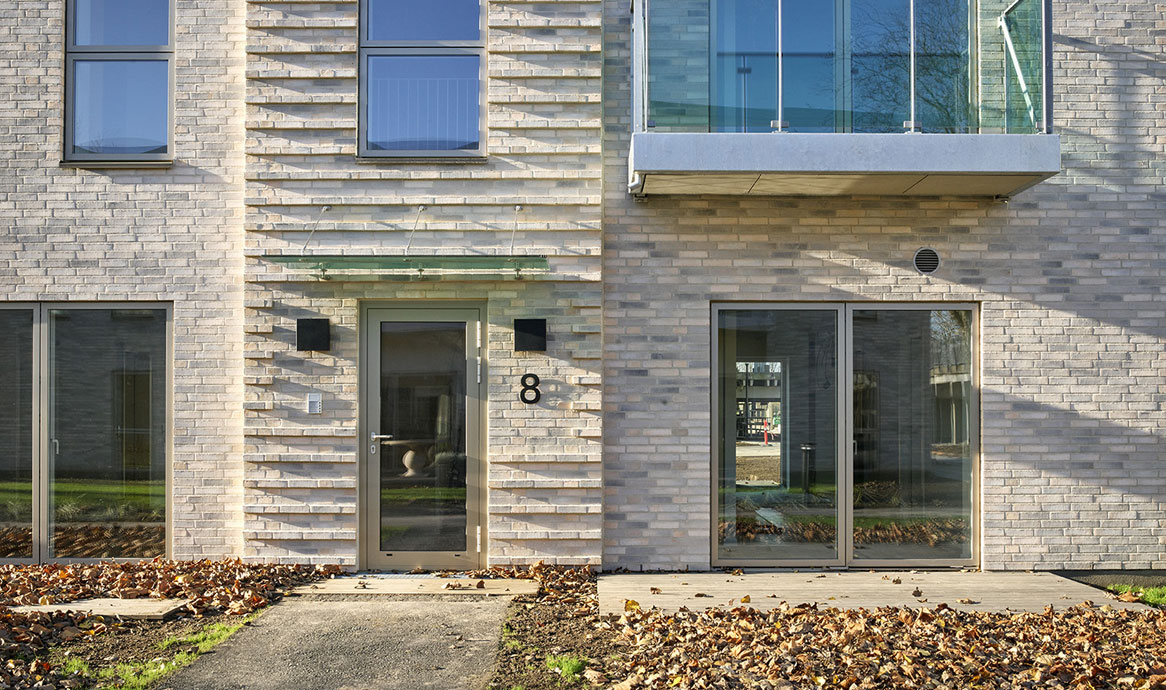

square_nyborg_21586_1166

Square rahmt den Eintritt am Strandhøjen, Nyborg, ein. Foto: Kirstine Mengel

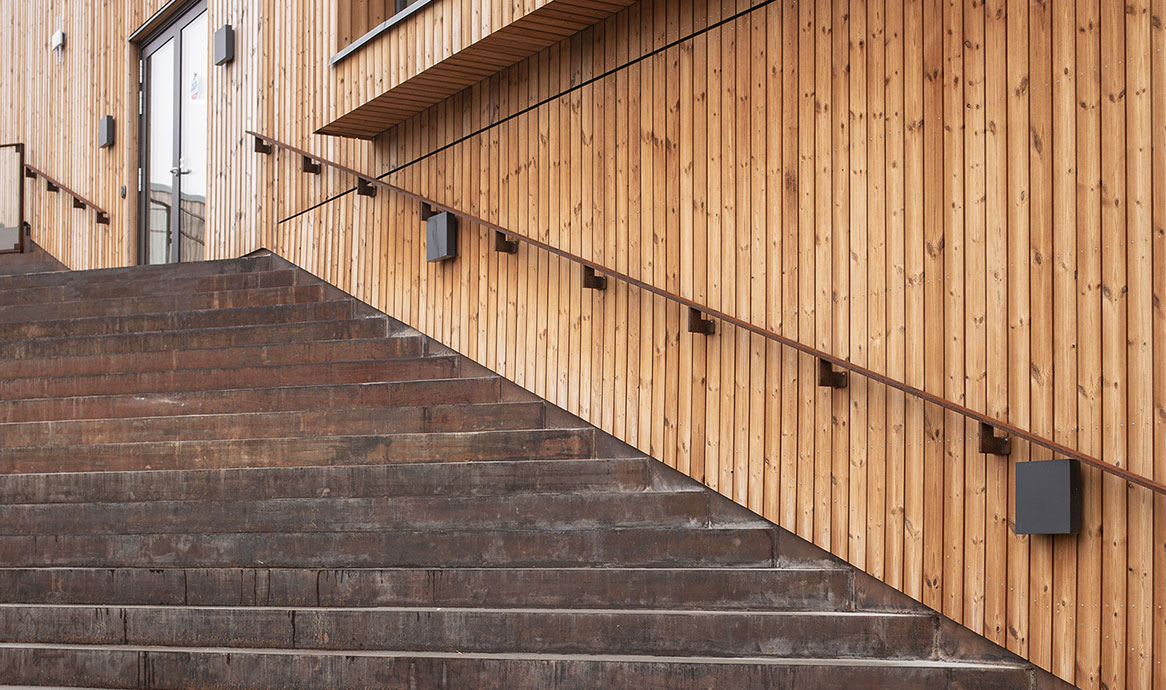

square_sportsacademy_1009072_1166

Square 250, grau, Sports Academy Denmark, Odense, Foto: Helene Høyer Mikkelsen

Designschmidt hammer lassen design

Square - und Sticks - wurden 1999 entworfen, und beide Designs waren bahnbrechend.

Durch das einfache, minimalistische Design wird die Form hervorgehoben, und das Licht rückt in den Hintergrund.

Mehr über die Architekten hier.
