H+M PÅBYGNING

Please choose

H+M serien er monteringsvenlig og nem at vedligeholde. Sikkerheden er høj, idet afskærmningen i polycarbonat er slagfast og flammesikker, og der er ikke adgang til at røre ved lyskilden.

Specifications

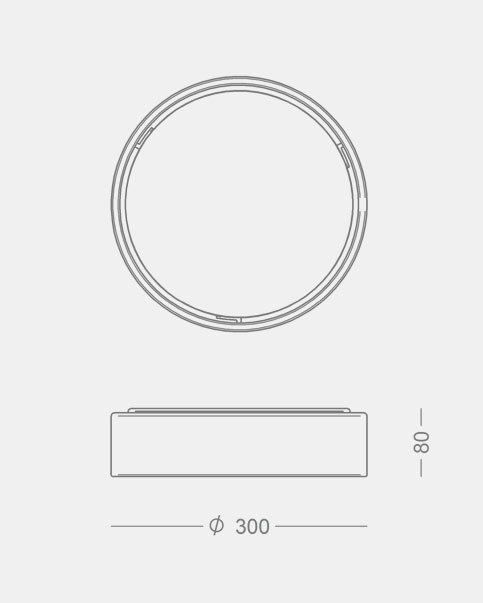

Ø 300

Please choose

Armaturdata

Materiale	Aluminium
Lakering	Hvid, sort eller alu-grå
Afskærmning	Opaliseret eller mikroprismatisk polycarbonat
Montering	På loft eller væg
Tilslutning	max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation	IP20, klasse I
Vægt	1,5 kg

Lyskilde- og driverdata

LED type	244 mm board
Operationel levetid	min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug	11 eller 15 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SCDM
Virkningsgrad	80%

Driver	LED driver, 20 W, dæmpbar mod tillæg
Startstrøm	max 5 A (50% efter 50 µs)
Operationel levetid	min 50.000 timer

Varianter - LED

Varenummer	H+M Påygning 300, LED
2870-	11W LED, 350 mA
2871-	15 W LED, 500 mA

Kombineres med

Vælg koderne for farve, afskærmning, farvetemperatur etc. i tabellen.

Farve	Afskærmning
1 = hvid	P = polycarbonat
3 = sort	MP = mikroprismatisk polycarbonat
9 = alu-grå

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Fjedre for vægmontage
F = to fjedre

Eksempel: 2870-3P930V = H+M påbygning Ø300, 11 W LED, sort, 3000 K, 90 Ra, 1-10 V dæmp

Media &

downloads

Produktinformation

H+MPaabyg_produktblad.pdf PDF Mounting instructions H+M surface mounting PDF H+M_300_LED_moduler.pdf PDF Maintenance PDF RoHS Declaration PDF

Udbudstekster

H+M surface mounting DOCX H+M surface mounting PDF

3D filer

FOCUS LIGHTING H+M LOFT OG VÆG dk01.gsm GSM H+M 300 surface mounting RFA H+M 300 surface mounting 3DS H+M 300 surface mounting DWG

Fotos

Product image, H+M surface-mounting JPG

Lystekniske data

H+M 300, 11 W, 2700 K LDT H+M 300, 11 W, 2700 K PDF H+M 300, 11 W, 3000 K LDT H+M 300, 11 W, 3000 K PDF H+M 300, 11 W, 4000 K LDT H+M 300, 11 W, 4000 K PDF H+M 300, 15 W, 2700 K LDT H+M 300, 15 W, 2700 K PDF H+M 300, 15 W, 3000 K LDT H+M 300, 15 W, 3000 K PDF H+M 300, 15 W, 4000 K LDT H+M 300, 15 W, 4000 K PDF

Hent alle ldt-filer

LDT.zip ZIP

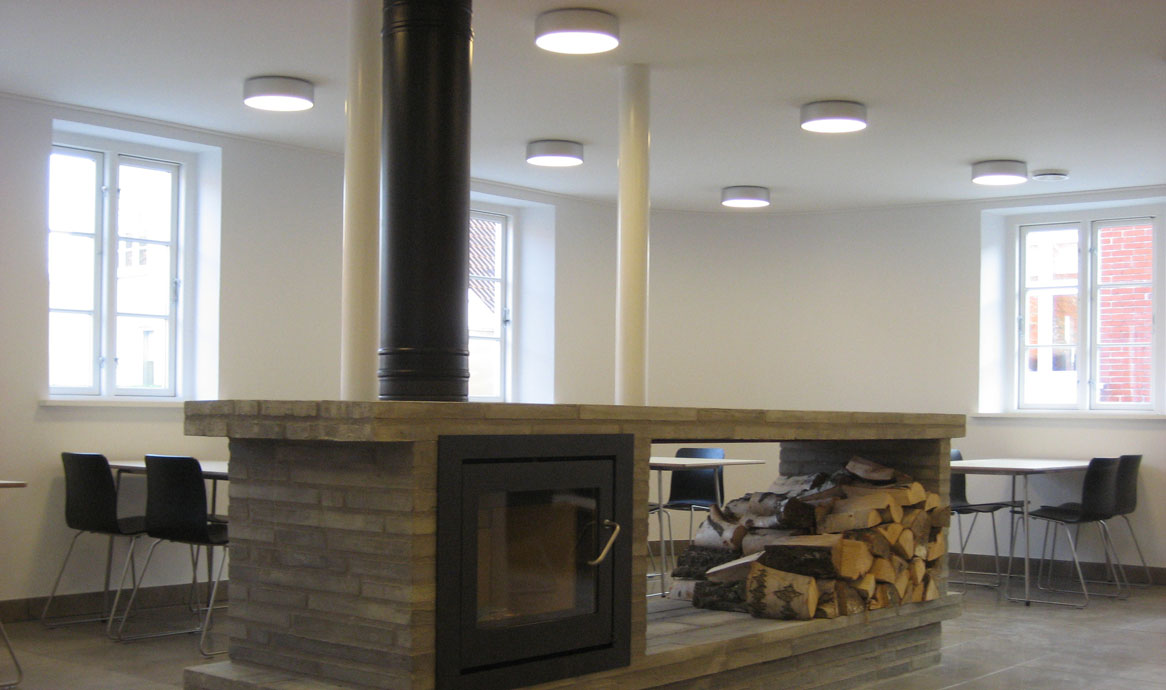

Arkitekt Buchardt har brugt H+M påbygning i forbindelse med restaureringen af Marstal Vandrerhjem i 2006.

Se mere her.

Design

Christian Hvidt Design

Christian Hvidt tegnede H+M serien for Focus Lighting i 1980'erne, og armaturerne har siden været benyttet i utallige byggerier på grund af deres enkelhed og minimalistiske udtryk.
H+M serien er en klassisk arketype inden for indendørs belysning og hitter som nogle af de mest downloadede armaturer på 3D portalen BimObject.

Christian Hvidt har egen tegnestue og arbejder som freelance designer for danske og udenlandske virksomheder, specielt indenfor møbler og belysning.
