H+M PÅBYGNING

Please choose

H+M serien er monteringsvenlig og nem at vedligeholde. Sikkerheden er høj, idet afskærmningen i polycarbonat er slagfast og flammesikker, og der er ikke adgang til at røre ved lyskilden.

Specifications

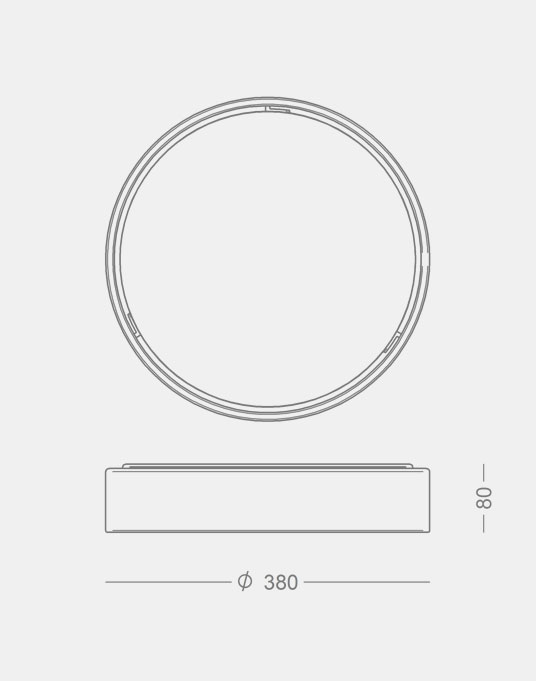

Ø 380

Please choose

Armaturdata

Materiale	Aluminium
Lakering	Hvid, sort eller alu-grå
Afskærmning	Opaliseret eller mikroprismatisk polycarbonat
Montering	På loft eller væg
Tilslutning	max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation	IP20, klasse I
Vægt	2 kg

Lyskilde- og driverdata

LED type	324 mm board
Operationel levetid	min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug	17, 23 eller 33 W (500/700/1050 mA)
Farvetemperatur	2700, 3000 eller 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	82%

Driver 17-23 W	Helvar LED driver, 350-700 mA, dæmpbar mod tillæg
Operationel levetid	min 50.000 timer

Driver 33 W	TCI LED driver, 1050 mA, Dali
Operationel levetid	min 50.000 timer

Varianter - LED

Varenummer	H+M Påbygning 380, LED
2876-	17 W LED, 500 mA
2877-	23 W LED, 700 mA
2878-	33 W LED, 1050 mA

Kombineres med

Vælg koderne for farve, afskærmning, farvetemperatur etc. i tabellen.

Farve	Afskærmning
1 = hvid	P = polycarbonat
3 = sort	MP = mikroprismatisk polycarbonat
9 = alu-grå

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = Dali
9WD = tunable white, Dali, 90 Ra

Fjedre for vægmontage
F = to fjedre

Eksempel: 2877-1P9WD = H+M påbygning Ø380, 23 W LED, hvid, tunable white, 90 Ra, Dali

Media &

downloads

Produktinformation

H+MPaabyg_produktblad.pdf PDF H+M_380_Loft_LED_modul.pdf PDF Mounting instructions H+M surface mounting PDF Maintenance PDF RoHS Declaration PDF

Udbudstekster

H+M surface mounting DOCX H+M surface mounting PDF

3D filer

FOCUS LIGHTING H+M LOFT OG VÆG dk01.gsm GSM H+M 380 surface mounting RFA H+M 380 surface mounting 3DS H+M 380 surface mounting DWG

Fotos

Product image, H+M surface-mounting JPG

Lystekniske data

H+M 380, 17 W, 2700 K LDT H+M 380, 17 W, 2700 K PDF H+M 380, 17 W, 3000 K LDT H+M 380, 17 W, 3000 K PDF H+M 380, 17 W, 4000 K LDT H+M 380, 17 W, 4000 K PDF H+M 380, 23 W, 2700 K LDT H+M 380, 23 W, 2700 K PDF H+M 380, 23 W, 3000 K LDT H+M 380, 23 W, 3000 K PDF H+M 380, 23 W, 4000 K LDT H+M 380, 23 W, 4000 K PDF H+M 380, 33 W, 2700 K LDT H+M 380, 33 W, 2700 K PDF H+M 380, 33 W, 3000 K LDT H+M 380, 33 W, 3000 K PDF H+M 380, 33 W, 4000 K LDT H+M 380, 33 W, 4000 K PDF

Hent alle ldt-filer

LDT.zip ZIP

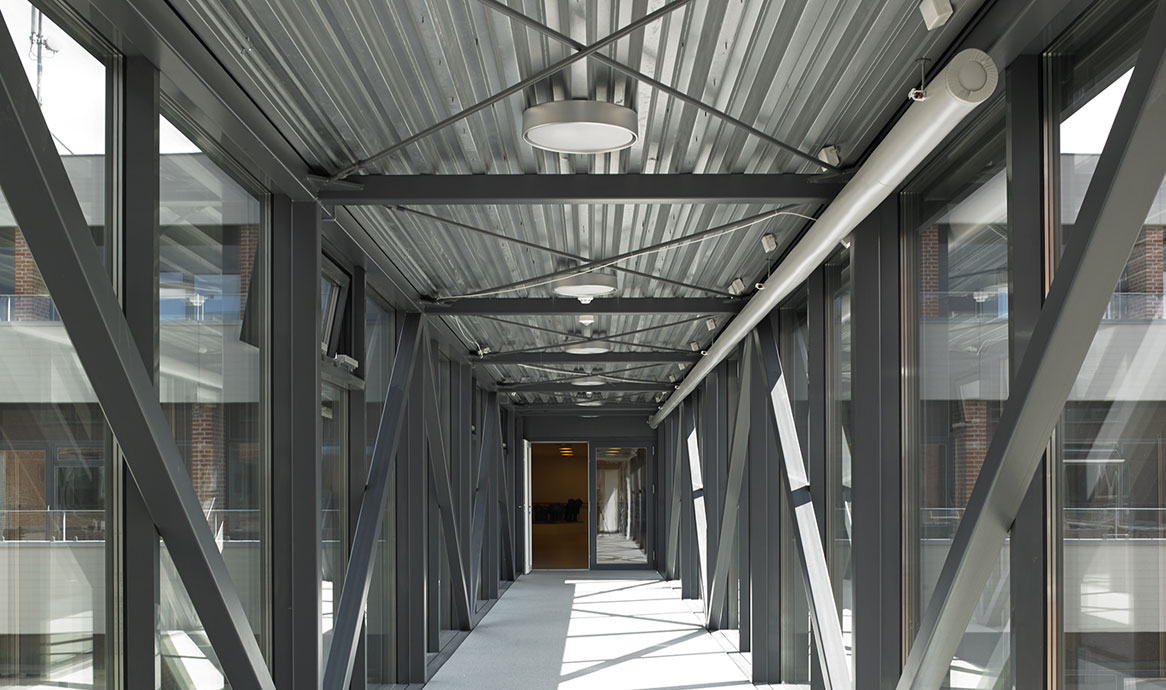

H+M 380 er anvendt i Rosenvang Plejecenter, Aarhus Kommune. Både påbygnings- og indbygningsvarianten er benyttet.

Se mere her.

Design

Christian Hvidt Design

Christian Hvidt tegnede H+M serien for Focus Lighting i 1980'erne, og armaturerne har siden været benyttet i utallige byggerier på grund af deres enkelhed og minimalistiske udtryk.
H+M serien er en klassisk arketype inden for indendørs belysning og hitter som nogle af de mest downloadede armaturer på 3D portalen BimObject.

Christian Hvidt har egen tegnestue og arbejder som freelance designer for danske og udenlandske virksomheder, specielt indenfor møbler og belysning.
