NYX VÆG

Vælg variant

Nyx 330 vægarmatur monteres på væg eller på specialmaster, f.eks. solcellemaster.

Specifikationer

NYX 330 VÆG

Armaturdata

NYX 330 VÆG
Materiale	Støbt aluminium
Overflade/farver	Raw anodiseret

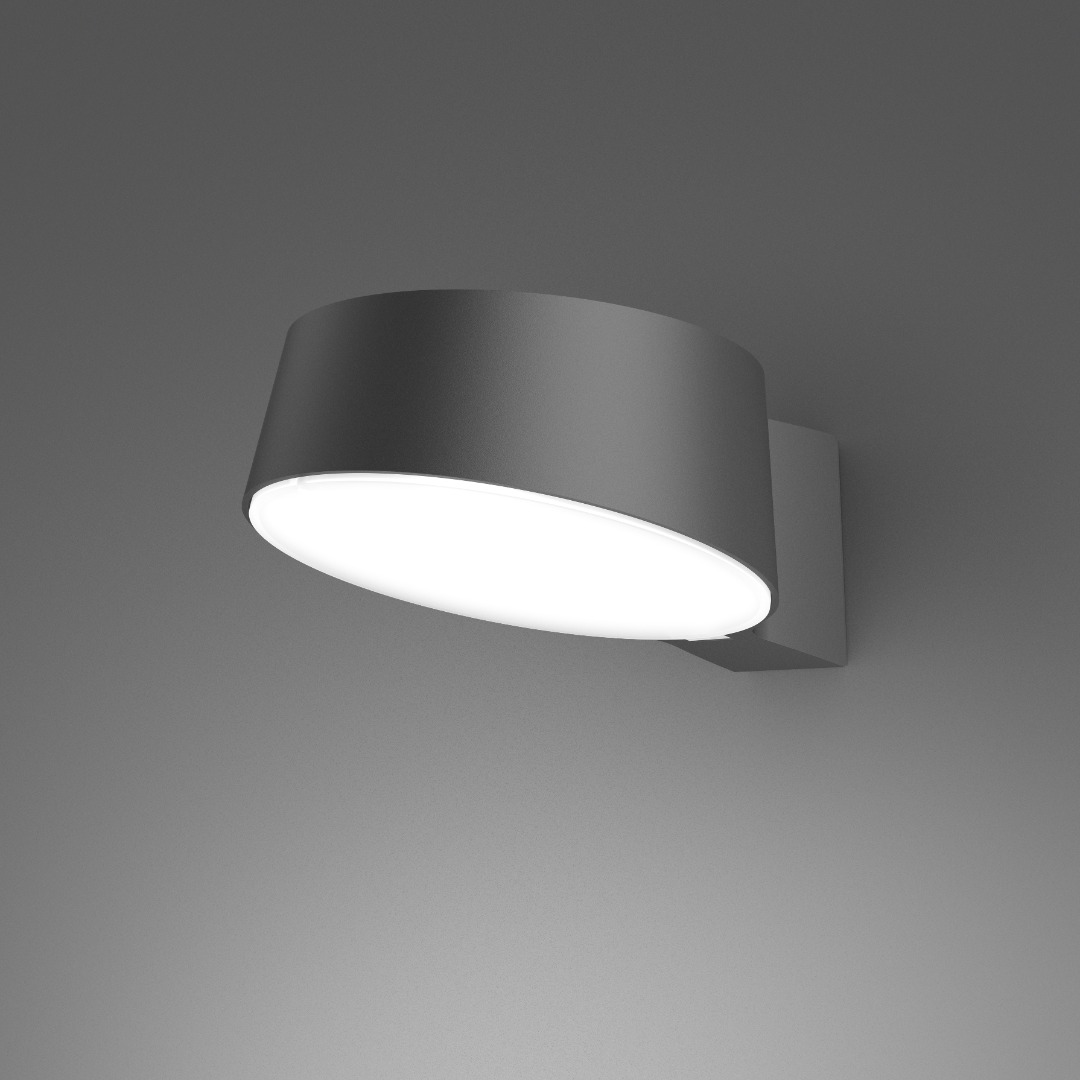

	Grafitgrå: YW355F, Akzo Nobel

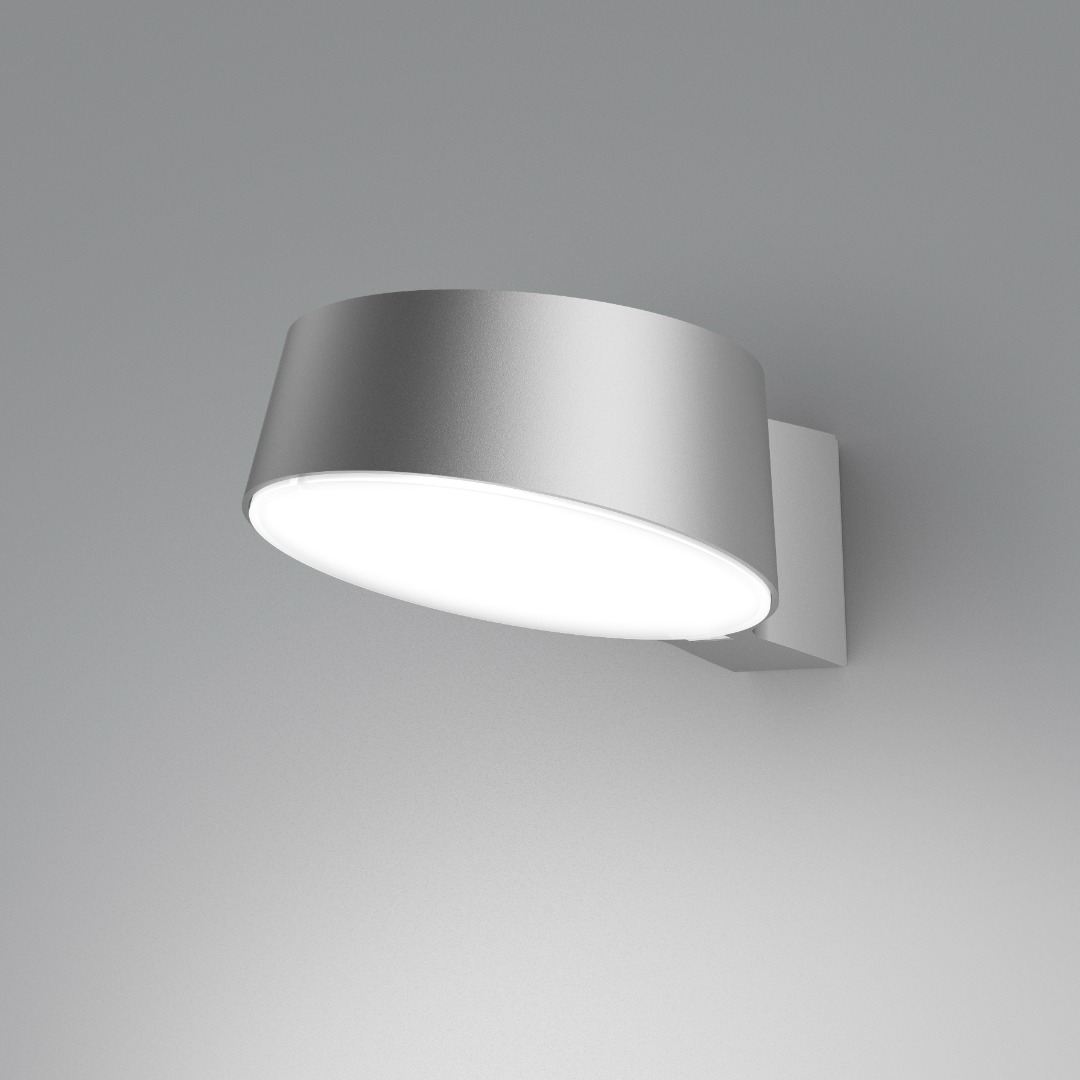

	Silvergrå: Y2370I, Akzo Nobel
	Sort: RAL 9005, SN805G, Akzo Nobel

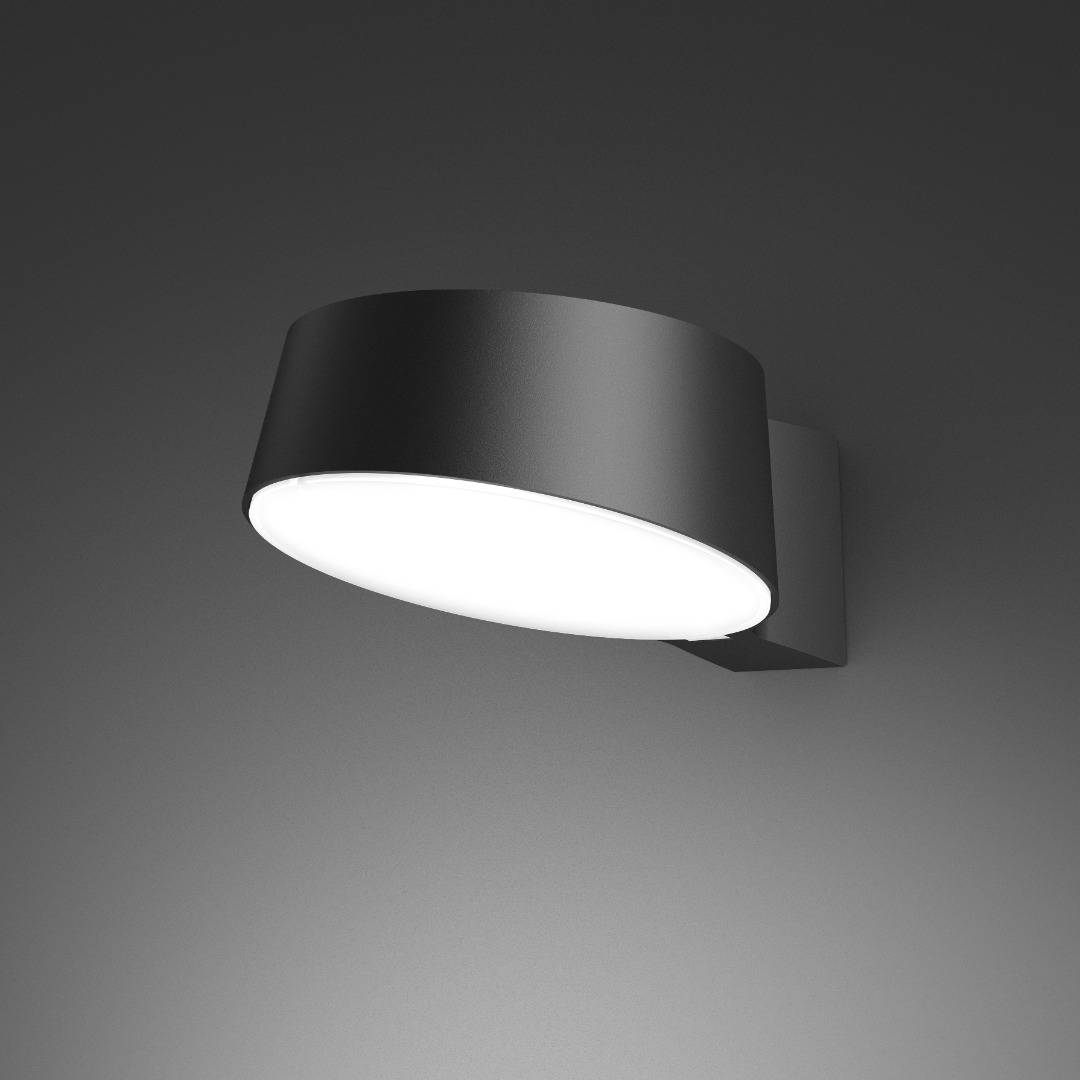

	Sort: Noir 900 Sablé, SN351F, Akzo Nobel

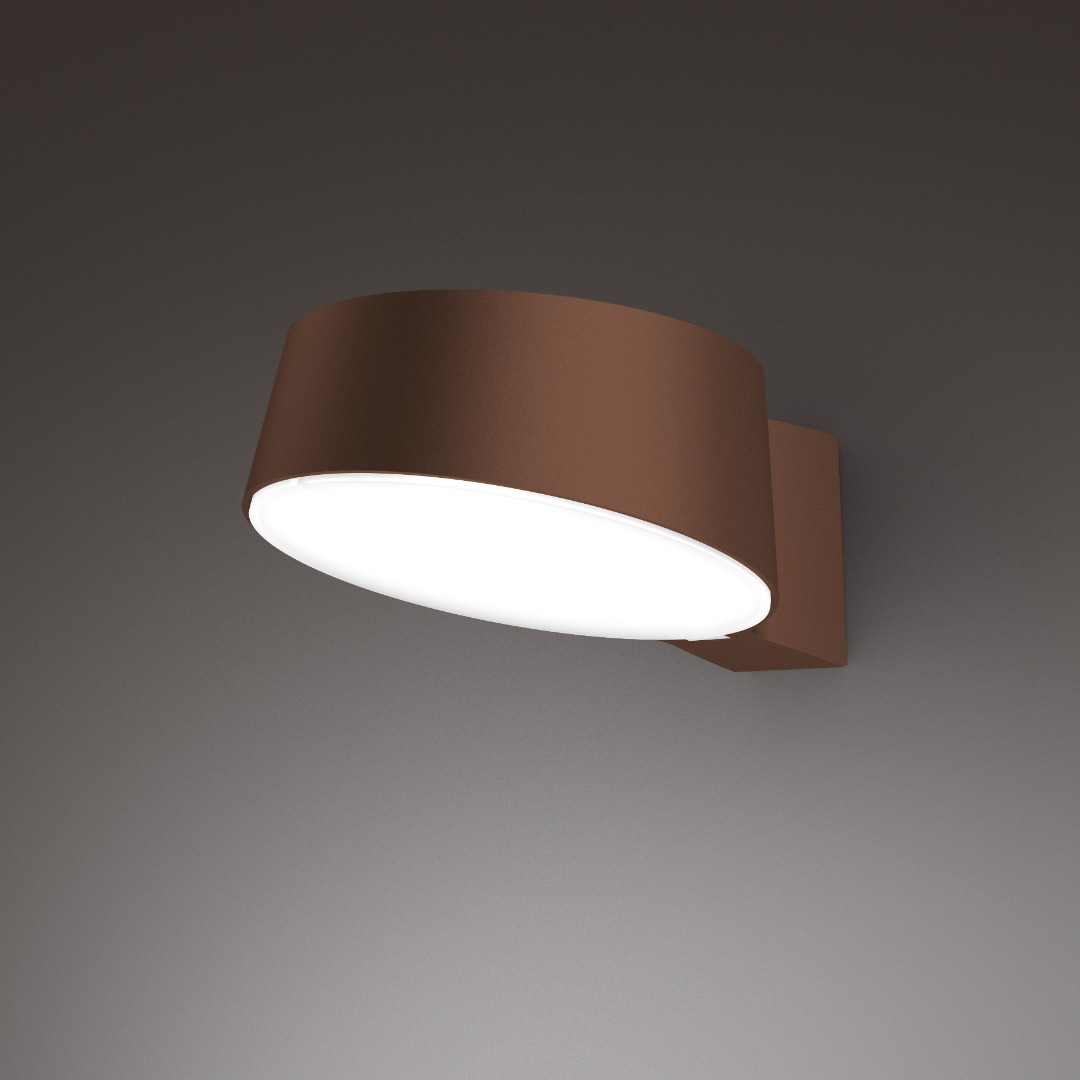

	Corten brown: YX355F, Akzo Nobel
Afskærmning	Semitransparent eller opaliseret polycarbonat
Montering	På væg, dobbelt rør- eller kabeltilgang
	Evt. med beslag for synlig installation
Tilslutning	Sløjfemulighed, 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP65, klasse I; option for klasse II
Vandalklasse	IK10
Korrosionsklasse	C4, option for C5
Vægt	8 kg

Lyskilde- og driverdata

LED type	Comfort, programmerbar
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Temperaturområde	-30 til +35° C
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	Ra 70 eller 80
Farvenøjagtighed	5 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, Ra 80	2700K: 285-3150 lm
	3000K: 300-3300 lm
	4000K: 325-3500 lm
Lysstrøm, Ra 70	op til 4000 lm
Virkningsgrad	74%

Driver	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)
Dæmpning/programmering	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	Dali-2, LineSwitch
Transientbeskyttelse	L/N-GND: 8 kV
	L-N: 6 kV
Operationel levetid	min 100.000 timer

Varianter og tilbehør

Varenummer
6990-	LED Comfort, programmerbar, max 42 W

Tilbehør
1721-	Vægbeslag for synlig installation, kombiner med farvekode

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	827 = 2700 K, 80 Ra
3 = sort RAL 9005	830 = 3000 K, 80 Ra
4 = grafitgrå	840 = 4000 K, 80 Ra
9 = silvergrå	730 = 3000 K, 70 Ra
17 = corten brown	740 = 4000 K, 70 Ra
66 = noir 900

Dæmpning/styring	Skærmtype
blank = programmerbar	blank = frosted skærm
D = DALI-2 (4/5-leder kabel)	O = opal skærm
F = LineSwitch

Beskyttelsesklasse	Korrosionsbeskyttelse
blank = klasse I	blank = C4
K = klasse II	C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel: 6990-9830 = Nyx 330 Comfort, silvergrå, 3000 K, 80 Ra, kl. I

Medier & downloads

Produktinformation

Produktblad, Nyx vægPDF LED-modul til Nyx 330 ComfortPDF Monteringsanvisning, LEDPDF Monteringsanvisning, øvrige lyskilderPDF VedligeholdelsePDF RoHS deklarationPDF Vægbeslag til synlig installationPDF OpspændingsmålPDF

Udbudstekster

Nyx 330 vægDOCX Nyx 330 vægPDF

3D filer

Nyx 330 vægRFA Nyx 330 vægGSM Nyx 330 vægLCF Nyx 330 væg3DS Nyx 330 vægDWG

Fotos

Produktfoto, Nyx 330 væg, grafitgråJPG Produktfoto, Nyx 330 væg, silver greyJPG Produktfoto, Nyx 330 væg, corten brownJPG Produktfoto, Nyx 330 væg, sort noir 900JPG

Lystekniske data

LED Comfort, 3000 K, 70 RaLDT LED Comfort, 3000 K, 70 RaPDF LED Comfort, 4000 K, 70 RaLDT LED Comfort, 4000 K, 70 RaPDF LED Comfort, 2700 K, 80 RaLDT LED Comfort, 2700 K, 80 RaPDF LED Comfort, 3000 K, 80 RaLDT LED Comfort, 3000 K, 80 RaPDF LED Comfort, 4000 K, 80 RaLDT LED Comfort, 4000 K, 80 RaPDF LED Comfort, 3000 K, 70 Ra, opal afskærmningLDT LED Comfort, 3000 K, 70 Ra, opal afskærmningPDF LED Comfort, 4000 K, 70 Ra, opal afskærmningLDT LED Comfort, 4000 K, 70 Ra, opal afskærmningPDF LED Comfort, 2700 K, 80 Ra, opal afskærmningLDT LED Comfort, 2700 K, 80 Ra, opal afskærmningPDF LED Comfort, 3000 K, 80 Ra, opal afskærmningLDT LED Comfort, 3000 K, 80 Ra, opal afskærmningPDF LED Comfort, 4000 K, 80 Ra, opal afskærmningLDT LED Comfort, 4000 K, 80 Ra, opal afskærmningPDF

Hent alle ldt-filer

LDT.zipZIP

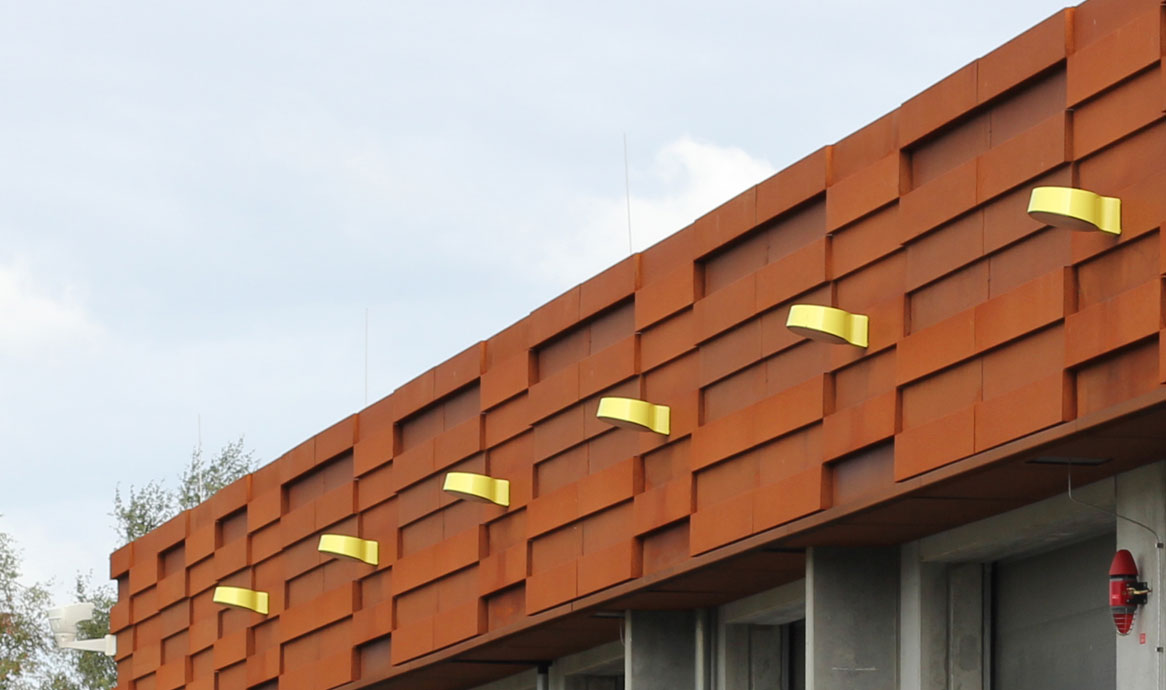

Nyx i specialfarve lyser op på Egtved gaskompressorstation

Umbraco.Cms.Core.Models.Link Se hele serien

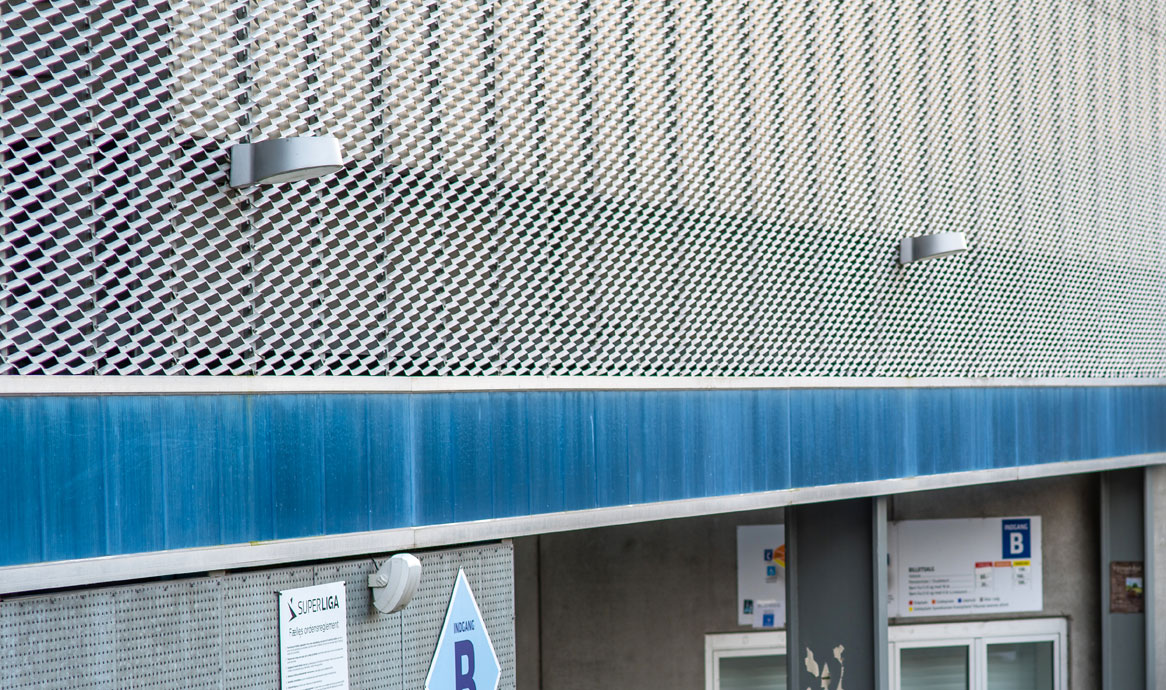

Nyx 330 vægarmatur supplerer mastelygterne omkring Randers Stadion.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Randers

Nyx 330 væg er velegnet til større bygninger. Her Bloms Butikker i Skanderborg.

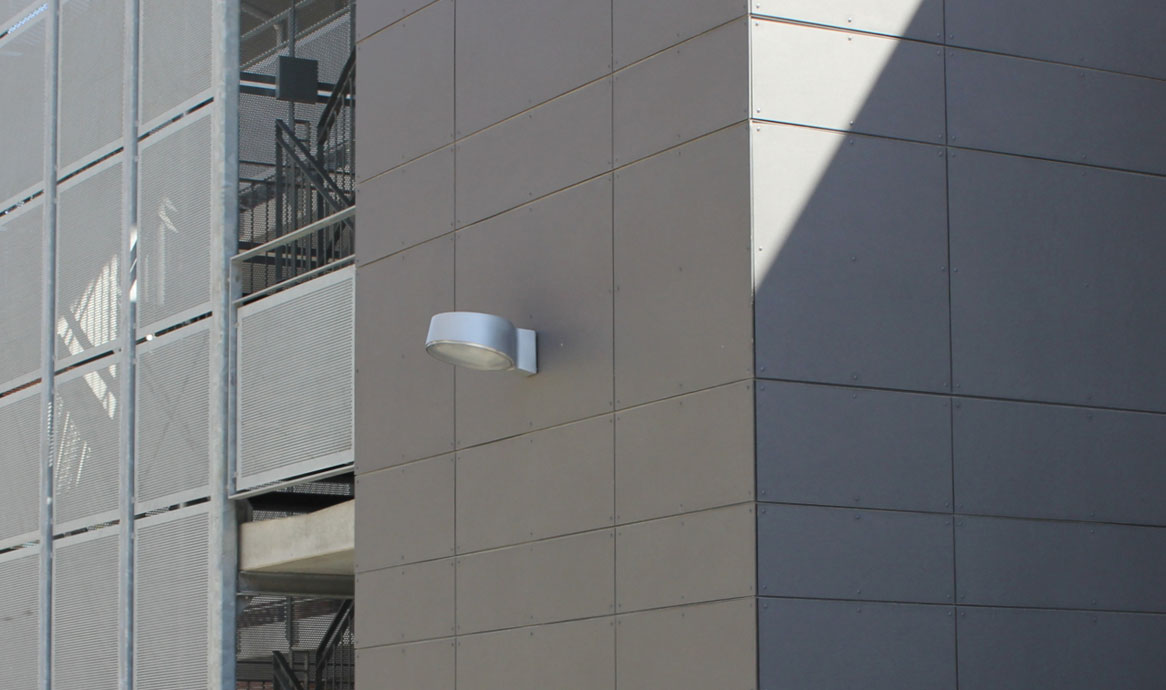

AAB Hou - boligforening med Nyx 330, silvergrå, og Square 250, galvaniseret.

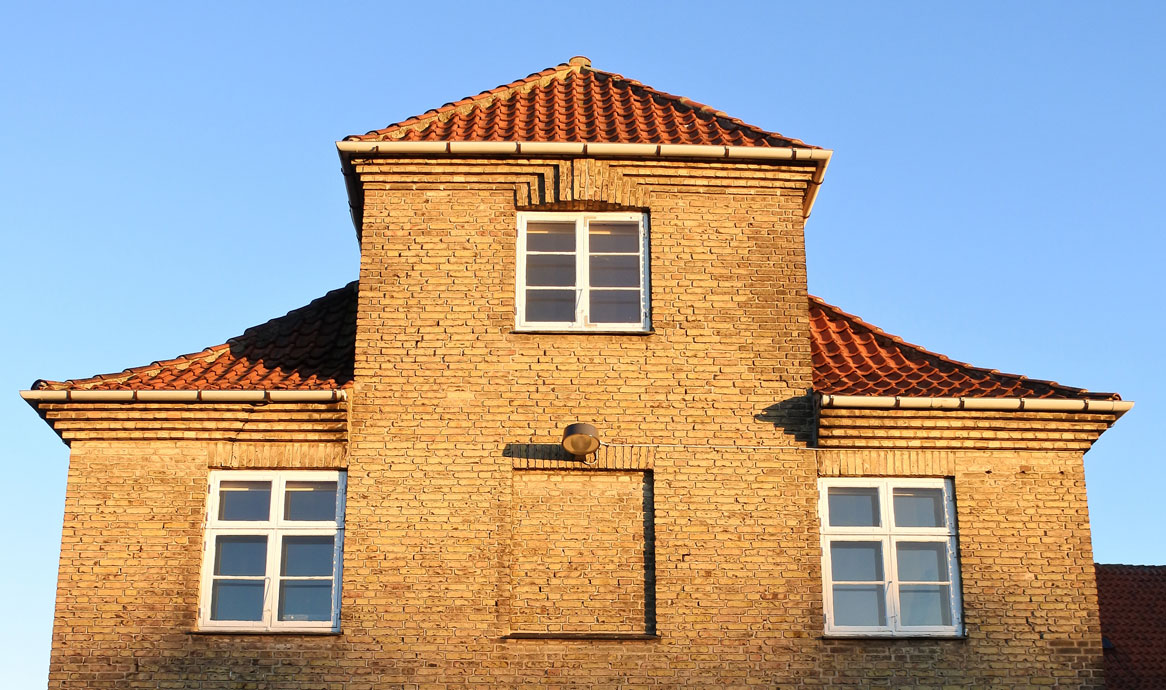

Nyx-serien ses ofte i Københavns Kommune, her Nyx 330 på væg, Bispebjerg.

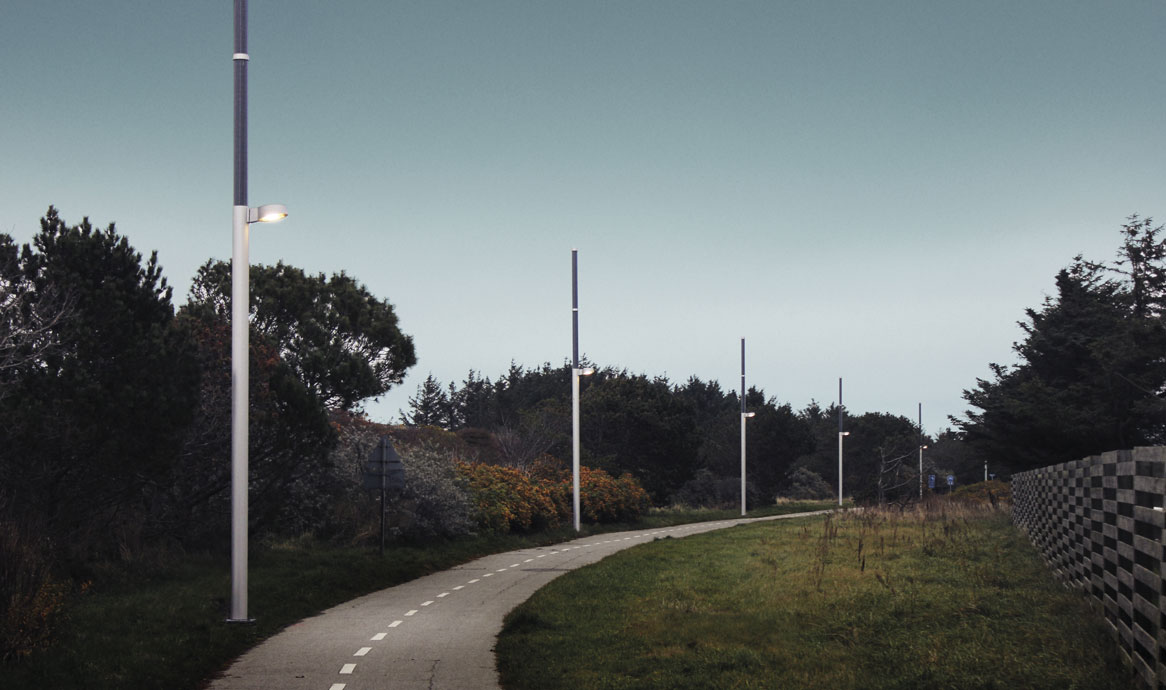

Nyx 330 på Touche-solcellemast, Løkken.

DesignVilhelm Lauritzen Arkitekter

Historien om Nyx begynder i 2004 da Vilhelm Lauritzen Arkitekter præsenterede første udkast til en væglampe i to størrelser. Designet var enkelt, men karakteristisk og let genkendeligt. Nyx adskilte sig desuden fra tidens øvrige lamper ved at være udført som et støbt emne i et let materiale, aluminium. Serien udviklede sig hurtigt til mast- og standerlamper, og især mastlygterne har vist sig at have stort potentiale som vejarmaturer.
